TS8520 Spettrofotometro di laboratorio

High-precision laboratory Benchtop Spectrophotometer

The TS8520 spectrophotometer is a high-precision color measurement instrument designed for industrial quality control and color management. It features double-beam optical system for stable and accurate measurements under varying environmental conditions.


Key Highlights

  • 256-element linear CCD sensor

  • Wide spectral coverage (400-700nm) and high resolution, ensuring precise color data acquisition

  • Multiple color spaces (e.g., CIE LAB, XYZ, LCH, s-RGB) and observation illuminants

  • D/8 geometry (SCI/SCE) complies with international standards (CIE No.15, ASTM E1164, etc.)

  • Excellent repeatability (ΔEab ≤0.04) and inter-instrument agreement (ΔEab ≤0.2)

  • Integrates with PC software for data analysis and management

  • Efficient color matching and quality inspection for textiles, paints, plastics, and printing industries

TS8520 Spettrofotometro di laboratorio Istruzioni Manuale d'uso TS8520 Spettrofotometro di laboratorio Il PDF
Questo TS8520 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

Lo spettrometro di colore di laboratorio ad alta precisione TS8520 è uno strumento utilizzato per misurare con precisione le caratteristiche del colore, principalmente applicato in settori come la ricerca scientifica e il controllo di qualità nella produzione.

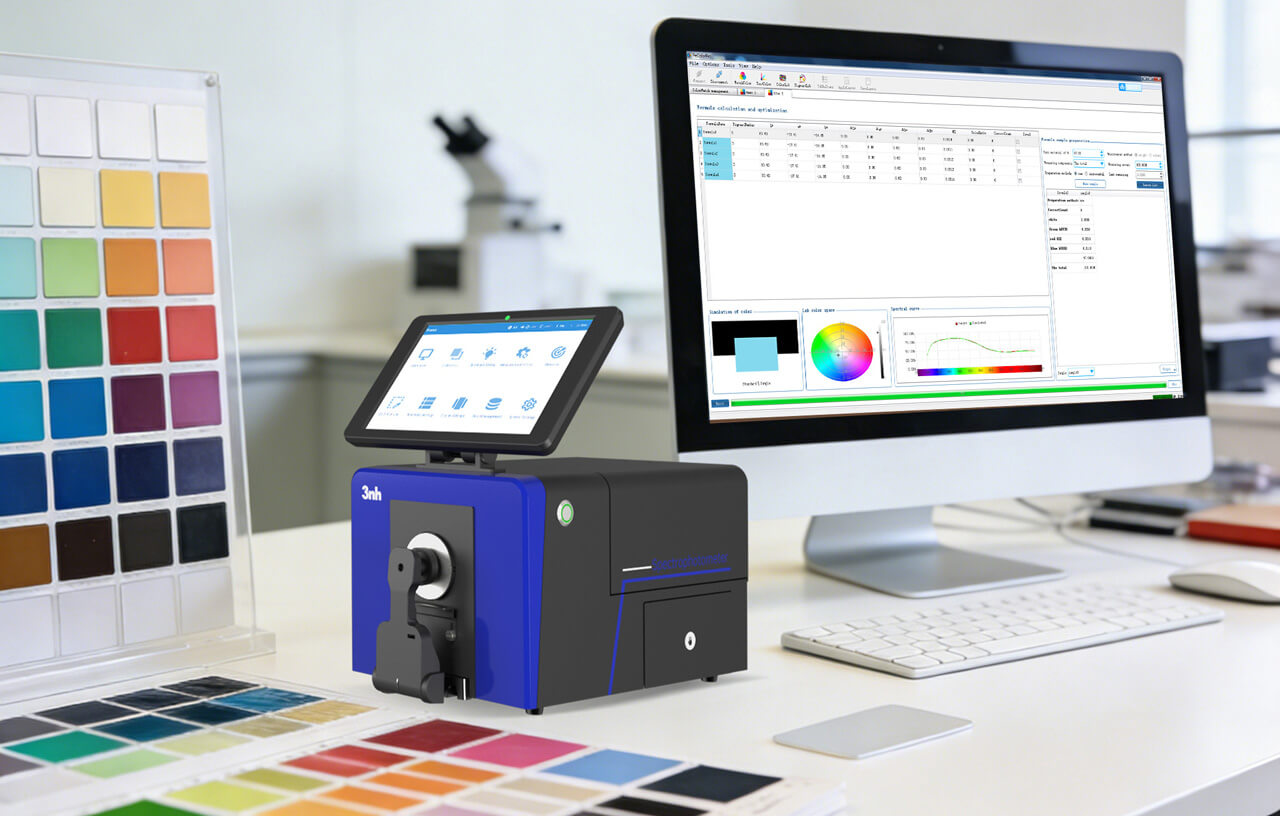

TS8520 laboratory color spectrometer for color management

TS8520 è uno spettrofotometro a griglia da banco che è sviluppato da 3nh indipendentemente con tecnologia di base. Utilizza un sensore di immagine CMOS dual-array per avere alta sensibilità e una gamma di risposta spettrale più ampia, il che rende il test più accurato. Con uno schermo rotativo indipendente da 10,5 pollici, è comodo e facile da usare. La ripetibilità di ΔE * ab è entro 0,014, e l'errore tra strumenti è entro 0,14, e le prestazioni di misura sono super stabili e precisi.

Caratteristiche


Internazionale comune d/8, SCI/SCE, SCI+SCE Misura sincrona

Lo spettrofotometro TS8520 adotta la tecnologia di sintesi D/8 (illuminazione diffusa, angolo di visione di 8 gradi) che è ampiamente applicabile nel mondo e SCI/SCE (componente speculare incluso/componente speculare escluso), che supporta la misurazione rapida simultanea SCI+SCE.

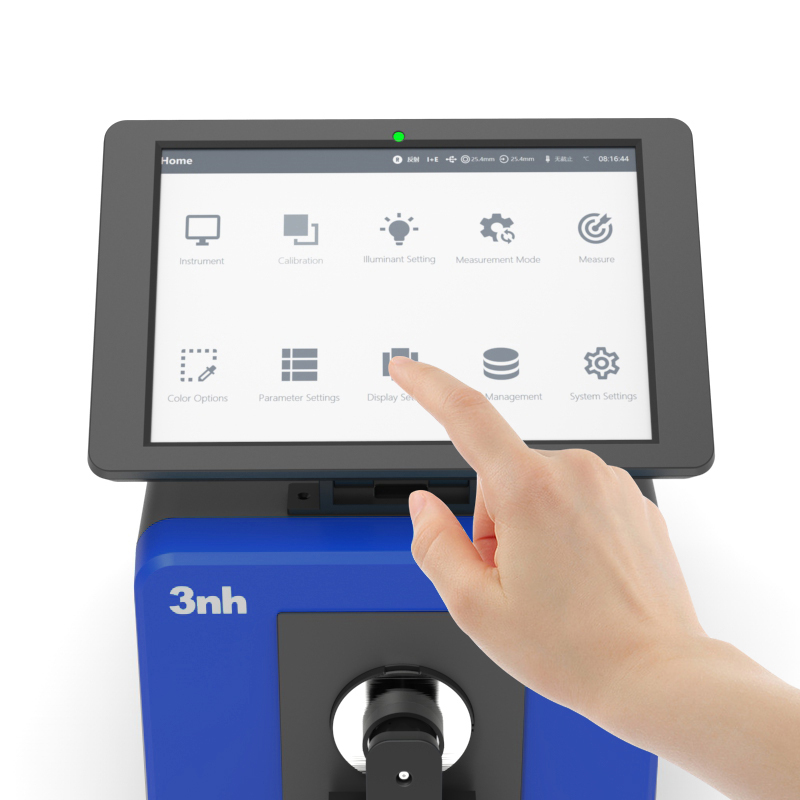

Facile da usare con il grande display Pad, la misurazione è più veloce e precisa

Con il display rotativo indipendente da 10,5 pollici, rendere la risposta più veloce e l'operazione è più confortevole e conveniente.

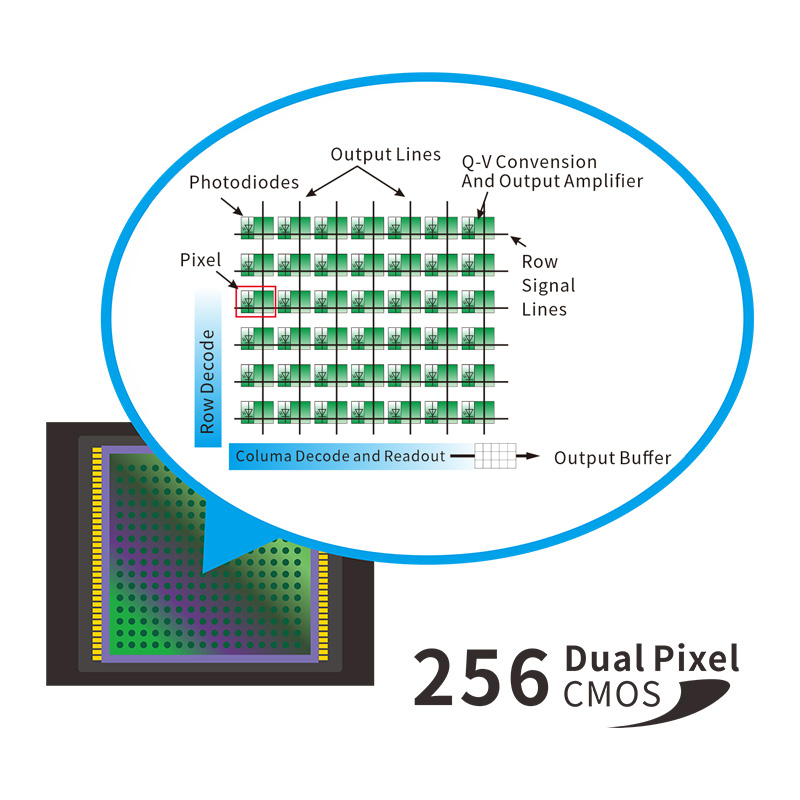

Sensore di immagine CMOS a doppio array

Ha alta sensibilità e ampia gamma di risposta spettrale, che può raggiungere misurazioni di alta precisione e ripetibilità.

Indice di misura ricco, fonti luminose di osservazione multiple

Supporto 40 + indice di misurazione, D65, A, C, D50, D55, D75, F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, CWF, DLF, TL83, TL84, TPL5, U30B, U35, NBF, ID50, ID65, LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-BH1, LED-RGB1, LED-V1, LED-V2, LED-C2, LED-C3, LED-C5 e altre fonti di luce personalizzate. (41 fonti luminose in totale, le parti saranno raggiunte tramite software in PC), fonti luminose di osservazione multiple, soddisfano diversi requisiti di misurazione.

Rich measurement index, multiple observation light sources

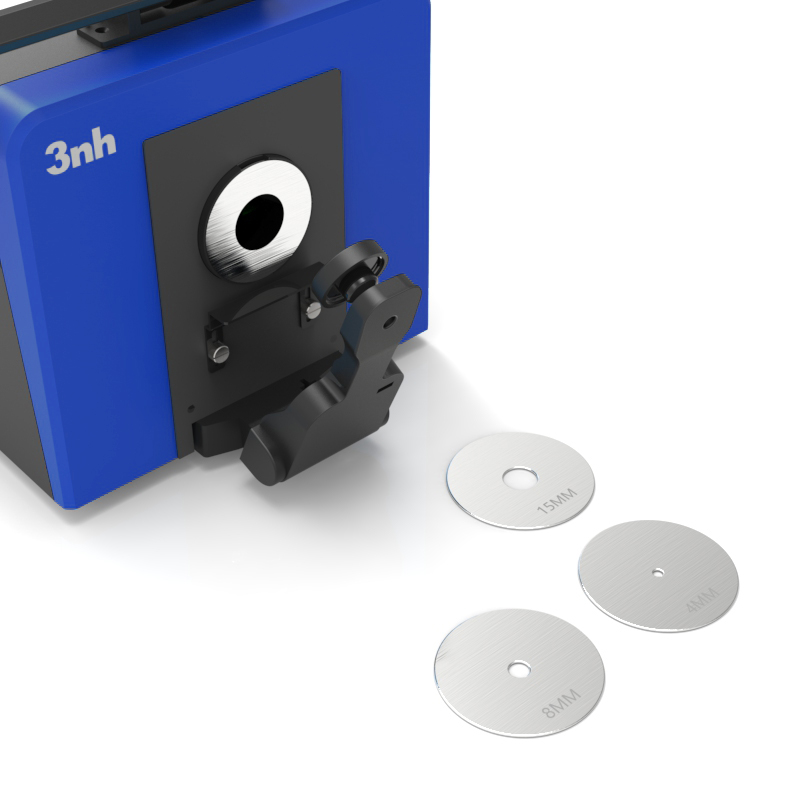

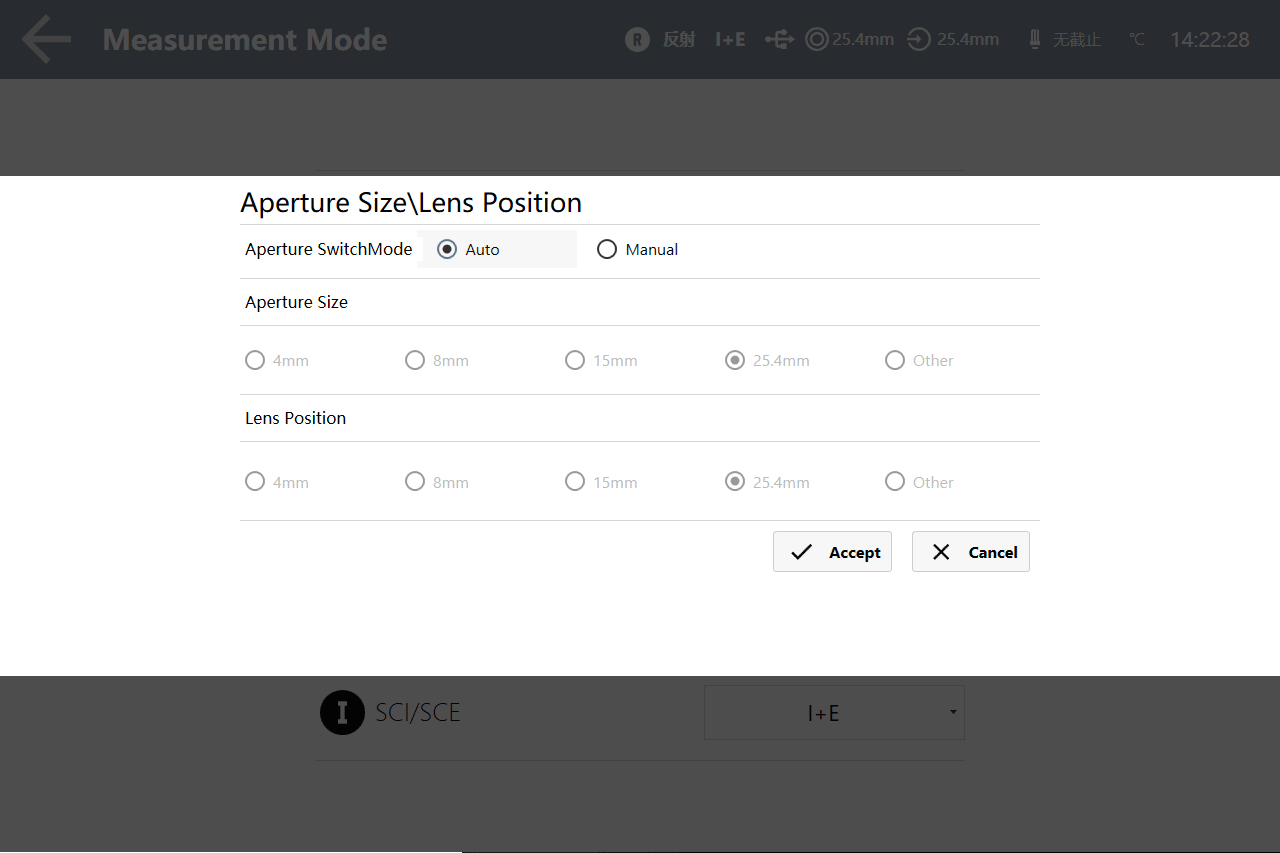

Distinguire l'apertura di misura automatica

Liberamente commutabile tra 4 aperture di misura: φ25.4mm/15mm/8mm/4mm. Gli utenti possono anche personalizzare le aperture.

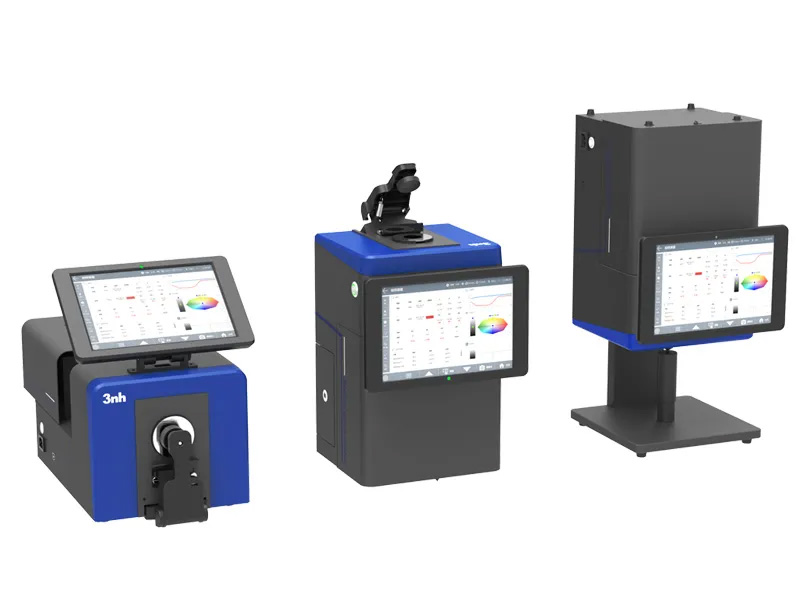

Conveniente misurazione, ampia applicazione

La misurazione laterale, la misurazione verso l'alto e la misurazione verso il basso (utilizzando accessori) e altri gesti vengono posizionati e misurati, magazzini trasmessi di tipo aperto, adattandosi a più campioni.

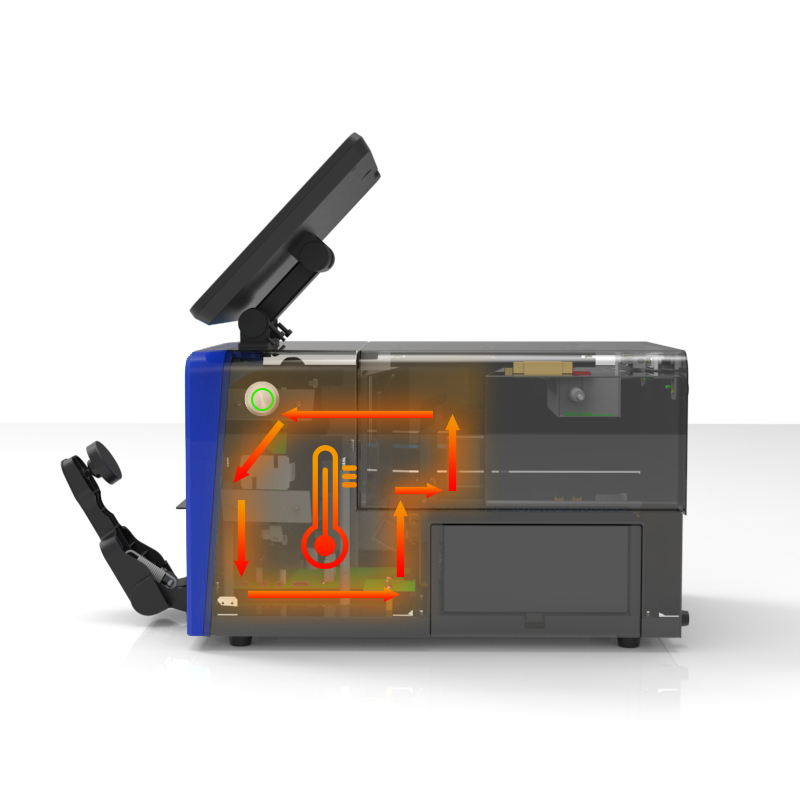

Funzione di compensazione automatica della temperatura e dell'umidità

Il TS8280 dispone di una funzione di compensazione automatica della temperatura e dell'umidità, che regola dinamicamente i dati di misura per eliminare gli errori causati dalle fluttuazioni ambientali. Ciò garantisce una precisione costante in varie condizioni, rendendolo ideale per analisi affidabili del colore in diversi ambienti industriali.

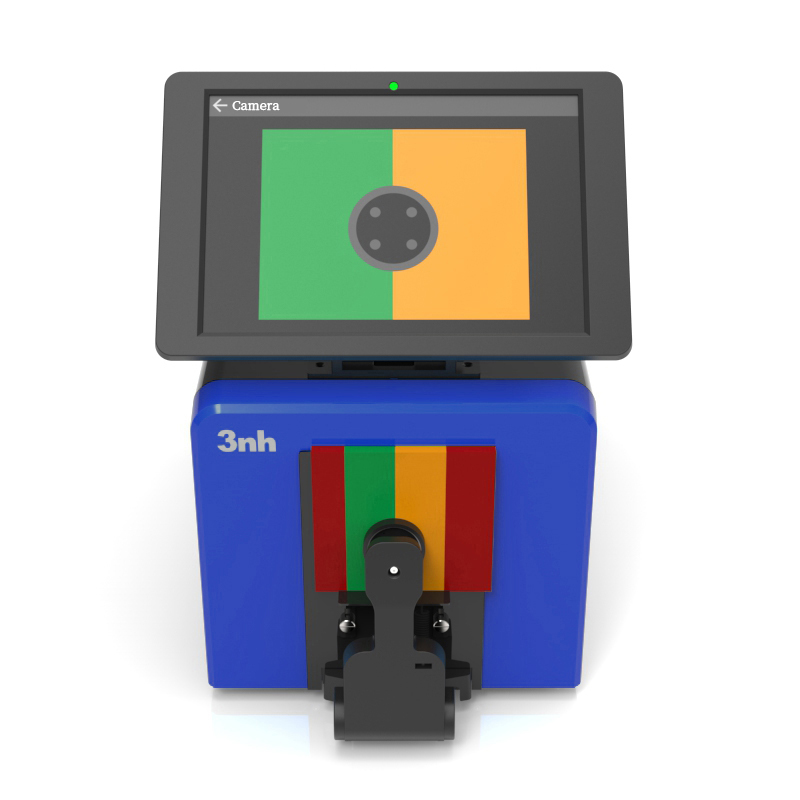

La telecamera situata, conferma chiaramente l'area misurata

TS8520 ha una telecamera integrata per impostare il posizionamento della posizione. Attraverso la scena in tempo reale della fotocamera, può determinare con precisione se la parte misurata dell'oggetto è il centro bersaglio, il che migliora l'efficienza e l'accuratezza della misurazione.




Fonte di luce LED a spettro completo e sorgente di luce UV

Gamma di lunghezza d'onda 360nm-780nm, luce a LED combinata. Includendo UV, sorgente di luce di taglio 400nm, sorgente di luce di taglio 420nm, sorgente di luce di taglio 460nm

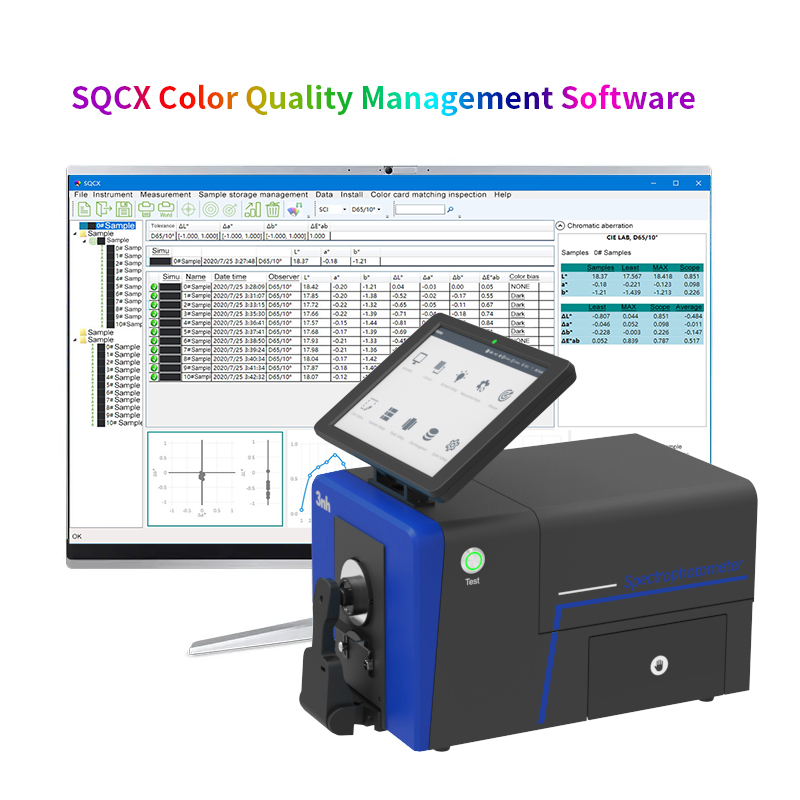

Software di gestione del colore

Con il software di gestione della qualità SQCX, lo spettrofotometro TS8520 è adatto per il monitoraggio della qualità e la gestione dei dati del colore in vari settori industriali. Dati la gestione del colore dell'utente, confrontare le differenze di colore, generare rapporti di prova, fornire dati di misurazione dello spazio colore multiplo e personalizzare la gestione del colore del cliente.



Unità colorimetriche per laboratori universitari

L'educazione è un altro motivo per cui la misurazione accurata del colore è essenziale. Nei laboratori di apprendimento, gli studenti hanno la possibilità di imparare praticamente gli elementi avanzati di ottica, colorimetria e scienza dei materiali.

3nh offre piccole unità colorimetriche di facile utilizzo adatte alle scuole. Con questi dispositivi, gli studenti universitari possono eseguire valutazioni di L *, a *, b *, e ΔE per solidi, liquidi e oggetti traslucidi. Questi dispositivi integrano tecnologia industriale di alta precisione con interfacce utente semplificate e promuovono l'apprendimento dei principi fondamentali della teoria del colore, della riflessione e della percezione della luce con i materiali.

Le istituzioni accademiche preparano futuri ingegneri e scienziati del colore per l'uso pratico della misurazione del colore, utilizzando la tecnologia di misurazione del colore di qualità professionale in aula.

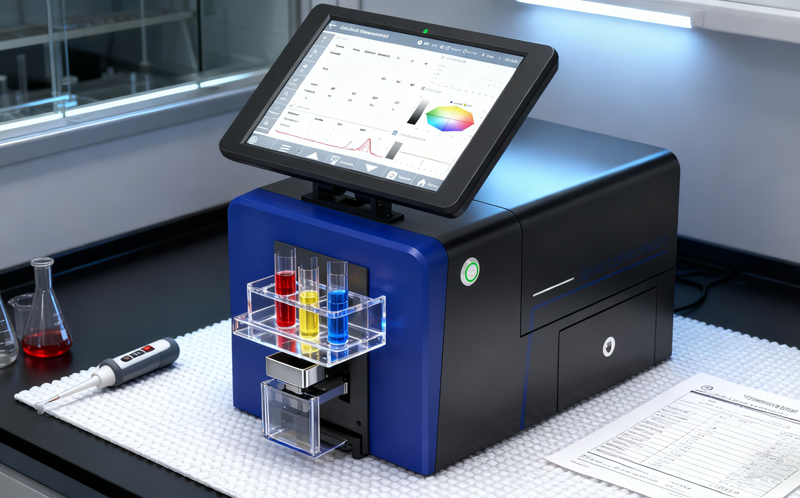

Colorimeter Units for Undergraduate Laboratories


Contattaci per maggiori informazioni


Vuoi saperne di più sul nostro spettrofotometro TS8520? Contatta il nostro team per discutere le tue esigenze e ottenere un preventivo personalizzato. Siamo qui per aiutarti a scegliere la soluzione migliore per la tua attività.

Spettrofotometro TS8560 di più alta precisione

Spettrofotometri da banco TS8560 a stretta tolleranza progettati per un'alta efficienza e fiducia nella formulazione del colore e nel controllo della qualità in tessili, plastiche, vernici, prodotti chimici, farmaceutici, rivestimenti e altre industrie.

Queste stazionarie strumenti di colore offrono una migliore precisione, una gamma più ampia di lunghezze d'onda e capacità di analisi dei dati più sofisticate, rendendoli ideali per il controllo della qualità in laboratori e studi di progettazione.

Contattaci ora

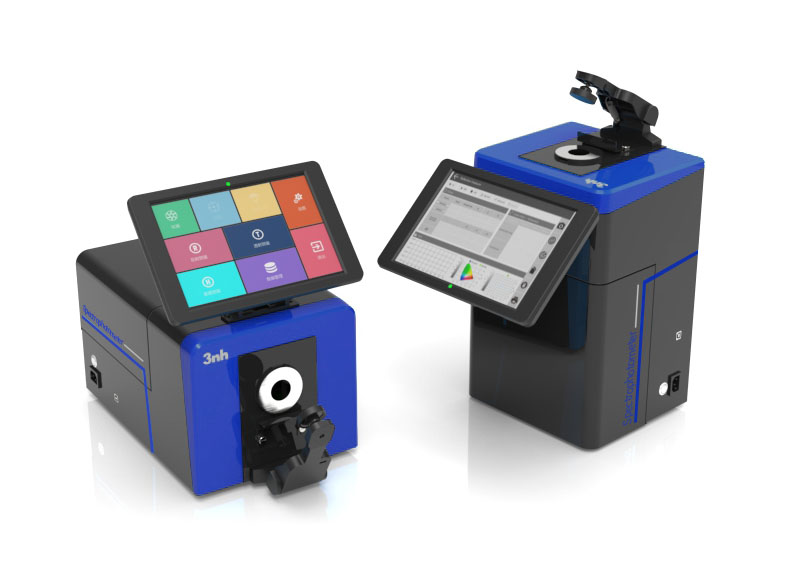

Spectro TS8560 Close-tolerance spectrophotometer 3nh

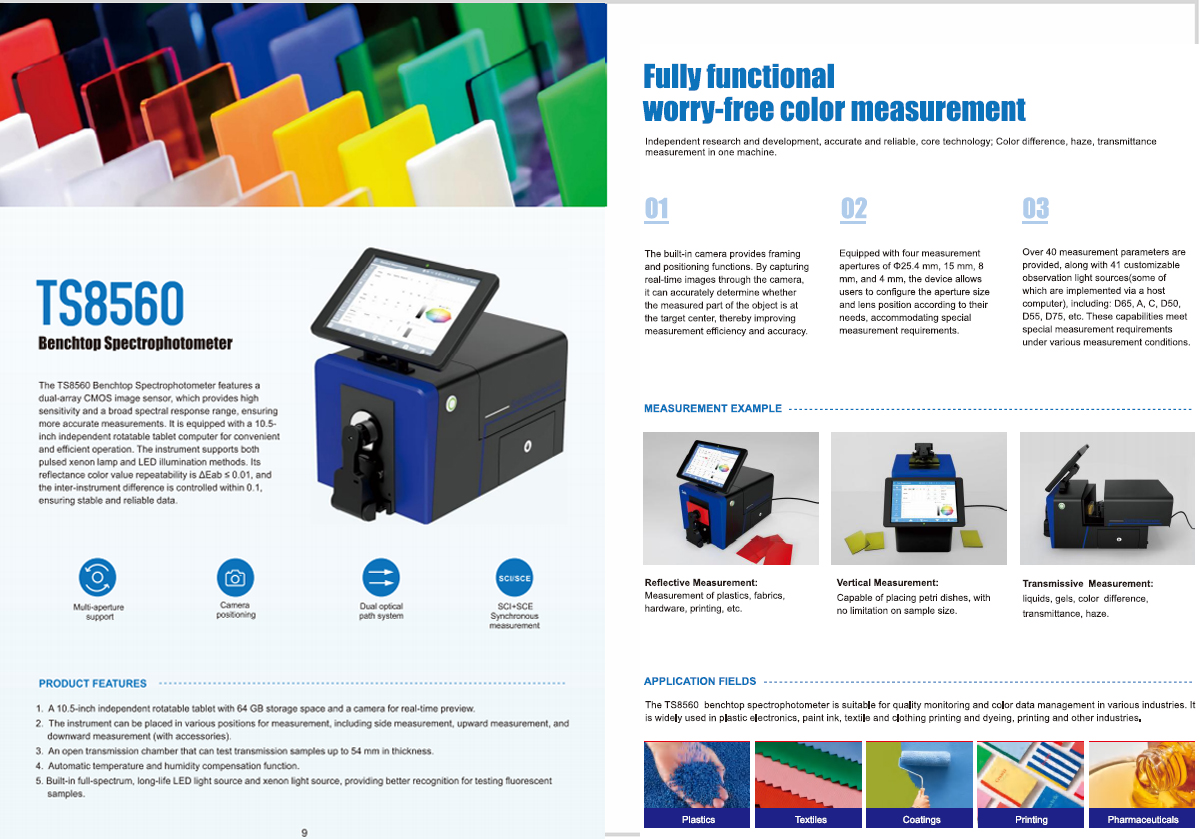

TS8560 BENCHTOP SPECTROPHOTOMETER



TS8520 Benchtop Grating Spectrophotometer Specification

ModelTS8520 (LED Light source)
Optical GeometryReflect: D/8 (diffused illumination, 8-degree viewing angle) ;
SCI (specular component included)/SCE (specular component excluded) ; Include UV / excluded UV light source ;
Transmittance: D/0 (diffuse illumination: 0° viewing) ;
SCI (specular component included)/SCE (specular component excluded) ; Include UV / excluded UV light source ;
HAZE (ASTM D1003);
Standards meet: CIE No.15, GB/T 3978,GB 2893,GB/T 18833, ISO7724/1, ASTM E1164,DIN5033 Teil7,JIS Z8722 under condition C
Characteristic1. Widely applied in paints, inks, textiles, garments, printing and dyeing, printing etc industries for color transfer and quality control.
2. 10.5 inch rotatable display pad,128G storage,camera locating
3. Instrument can be measured on the side, upward measurement, and the downward measurement (use accessories) and other gestures.
4. Open transmission warehouse, available thickness of 54mm transmitted samples.
5. Automatic temperature and humidity compensation function.
Integrating Sphere SizeΦ154mm
Light Source Device360nm–780nm Wavelength range, combined LED Light. Including UV, 400nm cut-off light source, 420nm Cut-off light source, 460nm Cut-off light source
Spectrophotometric ModeConcave Grating
Sensor256 Image Element Double Array CMOS Image Sensor
Wavelength Range360~780nm
Wavelength Interval10nm
Semiband Width5nm
Measured Reflectance Range0~200%
Reflectivity Resolution0.01
Measuring ApertureReflective：
XLAV Φ25.4mm/Φ30mm,
LAVΦ15mm/Φ18mm ,
MAVΦ8mm/Φ10mm,
SAVΦ4mm/Φ6mm
Transmissive:
Φ25.4mm(No limit on sample height and width, but thickness≤54mm)
Remark:
1. Automatic identification of aperture switch
2. Customized Configuration caliber and lens position
Specular ComponentReflectance: SCI&SCE / Transmittance: SCI&SCE
Color SpaceCIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99
Color Difference FormulaΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00,DINΔE99,ΔE(Hunter), ΔE*CH,555 Index
Other Colorimetric IndexWI(ASTM E313,CIE/ISO,AATCC,Hunter,Taube,Berger Stensby)
YI(ASTM D1925,ASTM 313),ISO brightness,R457
MI (Metamerism Index),
Staining Fastness, Color Fastness, Color Strength, Opacity,
APHA/Hazen/Pt-Co Index,Gardner Index
Haze, Transmission(ASTM D1003), Saybolt index, ASTM D1500 Color code, 8° Gloss,555 Index, carbon(My,dM),Color density CMYK(A,T,E,M), Tint, Color density(part function achieved via software in PC)
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,DLF,TL83,TL84,TPL5,U30,B,U35,NBF
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5, customized light source(41 light sources in total,part achieved via software in PC)
Displayed DataSpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset, Color assessment, haze, liquid chromaticity
Measuring Time2.0s（Measure SCI & SCE meantime about 4s )
RepeatabilityReflectance chromaticity value:Φ25.4mm/SCI, Standard deviation within ΔE*ab 0.014 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration);
spectrum reflectance /transmission：≤0.1%
Inter-instrument ErrorΦ25.4mm/SCI, Within ΔE*ab 0.14
(Average for 12 BCRA Series II color tiles)
DimensionL*W*H=440x248x283mm
WeightApprox. 13.5kg
PowerAC 24V, 3A Power adapter power supply
Illuminant Life Span5 years, more than 3 million times measurements
Display10.5-inch rotatable Display pad
Data PortUSB & Bluetooth 5.0
Data Storage64G storage, above 100000pcs
LanguageSimplified Chinese, Traditional Chinese, English, (Optional Customized German,Russian, French ,Spanish ,Japanese, Thai, Korean, Polish, Portuguese)
Operating Environment0~40℃（32~104°F）
Storage Environment-20~50℃（-4~122°F）
Standard AccessoryPower Adapter, User Guide, U Disk(PC Software), USB cable, Standard Calibration Board, Black Calibration Cavity, Transmission black baffle, Sample holder, 25.4 caliber, 15 caliber, 8 caliber, 4 caliber,Transmissive Test Component, cuvette, 10.5-inch screen
Optional AccessoryMicro Aperture(4mm) transmission test clamp component, Instrument inversion components,culture dish,Film fixture
NotesTest reports can be printed through a network printer connected to a PC or display pad,
The specifications are subject to change without notice.


Scarica ulteriori informazioni sul prodotto

Ottieni manuali dettagliati del prodotto, specifiche tecniche e esempi di applicazione per aiutarti a comprendere e utilizzare meglio i nostri prodotti.


I nostri stimati clienti

  • logo del violoncello
  • logo della campana del cliente
  • logo pidilite del cliente
  • 3nh cliente cadbury
  • bridgestone cliente 3nh
  • vettore del logo degli uccelli
  • logo del cliente tatasky
  • Philips

FAQ su TS8520 Spettrofotometri da banco

- Sì. - Sì. Possiamo fornire OEM e fare progettazione su misura per qualsiasi applicazione specifica. Il nostro MOQ per il servizio OEM e ODM è di 5 pezzi per un modello. Possiamo offrire non solo macchine standard, ma anche macchine su misura. Non esitate a dirci il vostro requisito, faremo del nostro meglio per soddisfare le vostre esigenze.

D/8° e 45°/0° sono due tipi di geometria di illuminazione con design di geometria ottica diverso. La geometria di illuminazione D / 8 ° è più ampiamente utilizzata per il confronto del colore e la misurazione di materiali ad alta lucidità; La geometria di illuminazione 45°/0° è utilizzata principalmente nelle industrie della stampa e dell'imballaggio.

La nostra macchina è imballata dalla scatola di legno di esportazione standard, non sarà danneggiata. Abbiamo consegnato molte macchine di prova all'estero per mare o per aria senza danni.

Sempre un campione di pre-produzione prima della produzione di massa; Sempre ispezione finale prima della spedizione;

When detecting color differences, the first factors to consider when selecting a light source include its stability, directionality, lifespan, and the effectiveness of the ultimately obtained spectral curve. The illuminant of a colorimeter is a fixed bulb, such as a tungsten lamp，LED light or a long-life xenon lamp. However, for the same color sample, the results displayed by the instrument vary under different light sources. This is because different light sources cause different absorption and reflection of light on the sample, leading to differences in how both the human eye and the instrument perceive the color.

In general, the D65 light source is used in the application of coil steel inks for construction. The D65 light source is equivalent to average daylight. Most coil steel inks for construction are used outdoors, and sunlight is regarded as the standard light source in outdoor environments. For household appliance coil steel inks, due to their usage characteristics, they are mostly used indoors. Therefore, the A standard light source is adopted for color measurement of samples based on indoor lighting conditions. The A light source is a carefully specified tungsten light source. Other light sources, such as fluorescent light sources, can be used in many types of applications. For example, some textile factories use fluorescent light sources. Therefore, a reasonable light source should be selected as the mutually recognized measurement method based on actual usage conditions and user requirements. Once agreed upon by both parties, color measurement must be conducted under the same conditions. This helps reduce unnecessary systematic errors and human errors, achieving the optimal consistency in color measurement.

The 3nh high-precision spectrophotometric colorimeter adopts a combined LED light source with long lifespan and low power consumption, which includes UV (ultraviolet) and UV-excluded options. This design can meet the color difference detection needs of different users and supports the selection of multiple light source modes.
