MS3012 Spettrofotometro multiangolare

Redefine Color Measurement with Multi-Angle Spectrophotometer

The MS3012 Multi-angle Spectrophotometer is a device for color measurement, adopts Industrial-grade MCU with 12 measuring angles, which can provide accurate and consistent color measurement for metalllics, pearlescents and other complex special effect finished products. It is mainly used to measure the color difference of surface paint affected by different viewing angles and conditions.


Key Highlights

  • 7 illumination sources and 12 measurement angles measured by 2 receivers simultaneously

  • 256-image element double-array CMOS image sensor

  • Full spectrum LED light source with blue enhancement

  • Concave grating spectrophotometric

  • Professional-grade white board

  • intuitively display various data such as spectrograms, chromaticity values, and color difference values

  • Wavelength range is 400nm - 400nm

MS3012 Spettrofotometro multiangolare Istruzioni Manuale d'uso MS3012 Spettrofotometro multiangolare Il PDF
Questo MS3012 Spettrofotometro multiangolare Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

Il dispositivo spettrofotometro più avanzato per la rifinitura automobilistica

Cattura e misura il colore reale dell'auto da più 12 angoli più che mai e ottenere istantaneo, accurate corrispondenze formula vernice nelle vostre mani. Questo potente strumento è pieno di tecnologia e scienza del colore all'avanguardia. È la prima unità sul mercato dotata di una fotocamera a colori full definition, acquisisce e analizza le letture con il maggior numero di angoli.

Spettrofotometro MS3012 macchina di abbinamento della vernice adotta MCU di grado industriale con 12 angoli di misura, che possono fornire una misura del colore precisa e coerente per metalllics, perle e altri prodotti finiti ad effetto speciale complessi. Il sistema operativo fluido e le prestazioni superiori del sistema ottico consentono allo spettrometro multiangolare MS3012 di fornire ripetibilità e riproducibilità della misurazione di Grado di scintilla (SG), Grossezza diffusa (DC) e Variazione di colore (CV).

Lo spettrofotometro multiangolare 3nh MS3012 viene utilizzato per misurare la differenza di colore per la vernice superficiale che è influenzata da diversi angoli di visione e condizioni di visione. Non solo può misurare la differenza di colore multi-angolare, ma anche misurare e caratterizzare finiture speciali attraverso 12 angoli di misura. Anche in superficie curva, ha anche alta precisione e stabilità di misurazione.

Caratteristiche tecniche

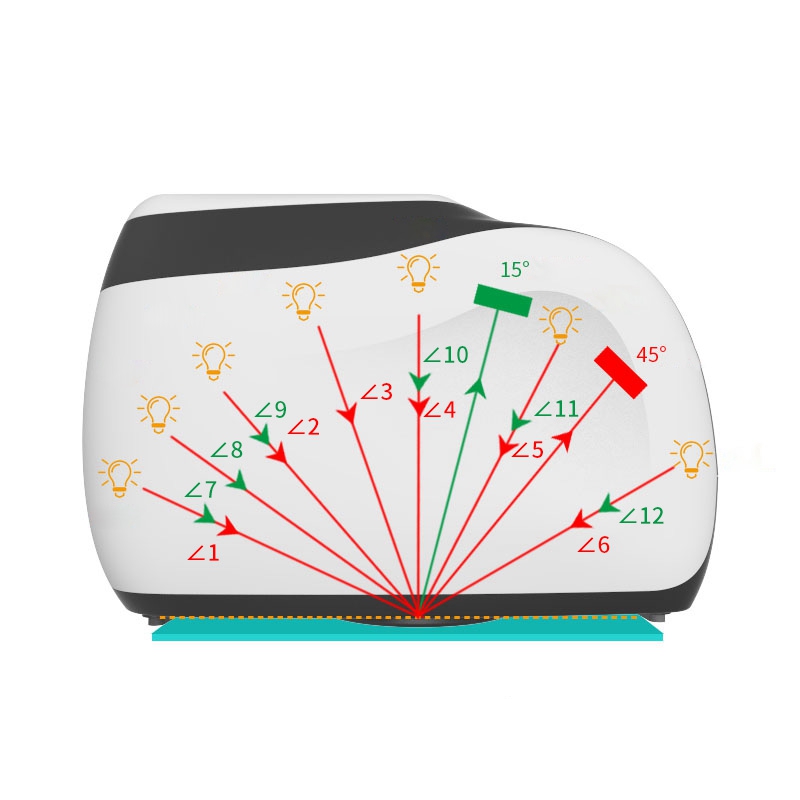

Misurazione multiangolare

Adottare 7 fonti di illuminazione, 2 ricevitori per misurare 12 angoli di misura allo stesso tempo

Touch_screen_display_all_Angle_measurement results.jpg

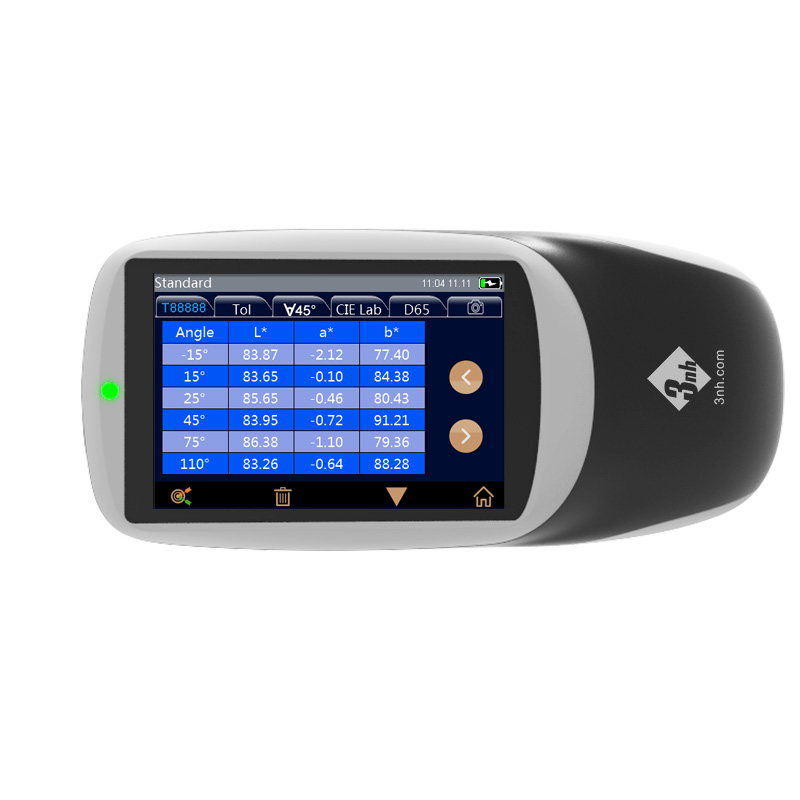

Display più intuitivo

Lo schermo touch può visualizzare tutti i risultati di misurazione dell'angolo, una vista più intuitiva dei dati completi.

Funzione di discriminazione della misurazione dell'effetto

Distinguire rapidamente il campione Grado di scintilla (SG), Grossezza diffusa (DC) e Variazione di colore (CV), ispezione di qualità semplice ed efficace.

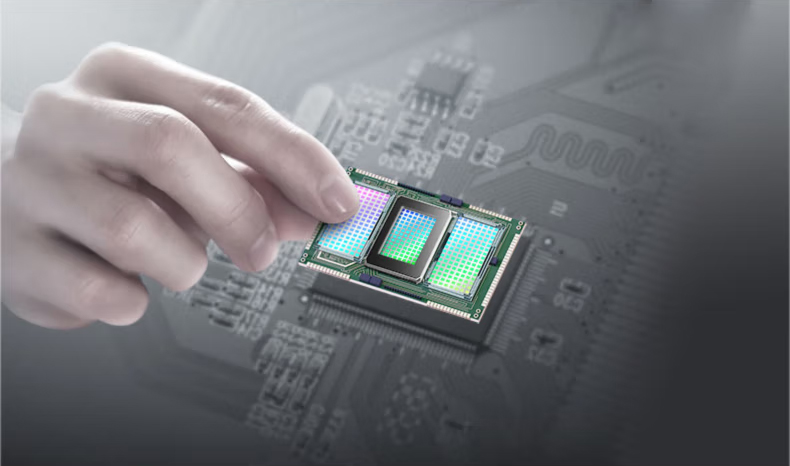

Sensore di immagine CMOS a doppio array con 256 elementi di immagine

La risoluzione ottica più elevata garantisce la velocità di misura, l'accuratezza, la stabilità e la coerenza dello strumento. La tecnologia di base la rende la stessa piattaforma con standard internazionali e completa compatibilità.



Adotta sorgente luminosa a LED a spettro completo con miglioramento blu

La sorgente di luce a LED a spettro completo con potenziamento blu garantisce una distribuzione spettrale sufficiente nella gamma di luce visibile, evita la perdita spettrale di LED in una banda specifica e garantisce l'accuratezza dei risultati di misurazione dello strumento e la manutenzione a basso costo.



Tecnologia spettrofotometrica a retiglia concava

Utilizzando la tecnologia spettrofotometrica a retiglia concava, con una risoluzione più alta, rende la misurazione del colore più precisa.




Tavola bianca di qualità professionale

Piano bianco di qualità professionale, alta durezza nella superficie, prestazioni ottiche stabili






Qualità superiore

MCU di elaborazione in tempo reale di grado industriale, trasferimento Bluetooth 5.0 più stabile e affidabile.


Ergonomia Design di aspetto novello e alla moda

Il design dell'aspetto dello strumento è facile da usare e la posizione di tenuta della mano e il pulsante di misura sono ben progettati, che possono soddisfare diverse abitudini di tenuta, superficie liscia e fine, dal processo di trattamento dell'aspetto ad alta precisione.


Anteprima della fotocamera a colori, può osservare chiaramente l'area misurata


Posizionamento della fotocamera a colori integrato, può giudicare con precisione la posizione misurata dell'oggetto e migliorare l'efficienza e l'accuratezza della misurazione.



Parla con i nostri esperti di colori



Spazio di misura del colore multiplo, fonti luminose di osservazione multiple

Offerta CIE LAB, XYZ, Yxy, LCh, β XY, spazio di colore DIN Lab99, e D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 e F5, F6 e F7 (DLF), F8, F9, F10 (TPL5) e F11 (TL84), F12 (TL83 / U30) Una varietà di sorgente luminosa, che può soddisfare la richiesta speciale di misurazione in diverse condizioni di misurazione.




Analizza facilmente i dati

Lo schermo può visualizzare intuitivamente lo spettro / i dati, il valore della cromaticità del campione, il valore / la figura della differenza di colore, i risultati di passaggio / fallimento, la simulazione del colore, il valore dell'effetto del campione, il valore della differenza di effetto e altri dati, convenienti da visualizzare, migliorando anche notevolmente l'efficienza del lavoro dell'utente.


Gli spettrofotometri multiangolari misurano il colore vernice per automobili da più angoli e ottenere i corrispondenti dati di colore, inclusi i valori di tristimulo del colore (come valori L*, a*, b*), curve di riflessione, ecc.

Video di dimostrazione dello spettrofotometro MS3012


Questo video dimostra come utilizzare il dispositivo per la misurazione del colore di varie superfici di perla. Adattato per finiture complesse e pigmenti ad effetto, è ideale per rivestimenti automobilistici, cosmetici, plastiche e finiture speciali.

Come usare lo spettrofotometro MS3012come avviare lo strumento, la taratura, misurare le superfici della perla, visualizzare i risultati della misura del colore da angoli diversi. Valutando i campioni in più posizioni per simulare le condizioni del mondo reale, in combinazione con un software avanzato di dati specifici per l'angolo, garantisce un controllo affidabile e accurato dell'aspetto. Per una coerenza di progettazione impeccabile da qualsiasi prospettiva, l'MS3012 offre prestazioni senza compromessi.

Contatta gli esperti per saperne di più sull'MS3012





MS3012 12 Angle Spectrophotometer Technical Parameters


ModelMS3012
Measurement Geometry12 measurement angles (7 illumination sources, 2 receivers)
Measure Angle45° Receiver：
45as-15°,45as15°,45as25°, 45as45°,45as75°,45as110°
15°Receiver：
15as-45°,15as-15°,15as15°,15as-30°,15as45°,15as80°
Conform to the standards：ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4
SAE J 1545
ApplicationProvide accurate and consistent color measurement for metallic, pearlescent and other complex special effect color products
Light SourceFull spectrum LED light source with blue enhancement
Lamp Life5 years, 3 million times measurements
Spectrophotometric ModeConcave Grating
Sensor256 Image Element Double Array CMOS Image Sensor
Wavelength Range400nm-700nm
Wavelength Interval10nm
Measurement Range0~600%
Semiband Width10nm
Measuring ApertureIllumination size Φ23mm / Measuring spot 9X12mm (Customized: Illumination size Φ10mm / Measuring spot 6X8mm)
Color SpaceCIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99
Color Difference FormulaΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1), ΔE*00, DINΔE99,ΔE DIN6175,color difference formulas of multiple car brands
Other Colorimetric IndexFlop Index
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55, D75,F1,F2(CWF),F3,F4,F5, F6,F7(DLF),F8,F9,F10(TPL5), F11(TL84),F12(TL83/U30)
DisplaySpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset, Color simulation, Sample effect value, Effect difference value
Measuring Time(not including the effective color measuring time)
RepeatabilitySpectral reflectance: Standard deviation within 0.08%
Chromaticity value: ΔE*ab 0.02 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
ReproducibilityΔE*<0.10,avg on the gray tile of BCRA tile set
ΔE*<0.25,avg on the color BCRA tile set
Inter-instrument Error0.18ΔE*00(avg on reference Series II BCRA tile set)
Effect ParametersSparkle Grade(SG),Diffuse coarseness(DC) and Color Variation(CV)
Effect Measurement6 angles Sparkle Grade(SG),Color Variation(CV):15as-45°,15as-30°,15as-15°,15as15°,15as45°,15as80°
15d Diffuse coarseness(DC)
Effect RepeatabilitySparkle Grade(SG) Short-term repeatability: 0.12% (10 times standard deviations) (When a color plate is measured 10 times at 10 second intervals after white calibration)
Diffuse coarseness(DC) Short-term repeatability:e0.09% (10 times standard deviations) (When a color plate is measured 10 times at 10 second intervals after white calibration)
Effect ReproducibilitySparkle Grade(SG) Reproducibility: 1.9% (10 times standard deviations)
(avg on reference Series II BCRA tile set)
Diffuse coarseness(DC) Reproducibility: 1.4% (10 times standard deviations)(avg on reference Series II BCRA tile set)
Trigger modePressure sensing trigger, button trigger, software trigger
Measuring ModeSingle measurement, average measurement (1-99), continuous measurement (1-99)
Locating ModeColor camera preview
DimensionL*W*H=195X83X128mm
WeightAbout 1Kg
Powerlithium-ion battery, 3.7V,5000mAh, Continuous test 6000 times within 8 hours of full charge
Display3.5-inch TFT color LCD, Capacitive Touch Screen
InterfaceUSB, Bluetooth 5.0
Data Storage1000 pcs Standards,4000 pcs Samples
LanguageSimplified Chinese, Traditional Chinese, English
Operating Environment10℃ to 50℃, humidity does not exceed 85%, no condensation
Storage Environment-20℃ to 50℃, humidity does not exceed 85%, no condensation
CalibrationBuilt-in white board parameters, external white board, black light trap, color board
Calibration Interval4 hours,8 hours,24 hours,Startup calibration
Standard accessoriesPower Adapter, USB Cable, User Guide,PC Software(download from the official website), Calibration Board, black light trap,Protective cap, wristband
Optional AccessoryMicro-printer
NotesTechnical parameters are for reference only, subject to actual sales products.


I nostri stimati clienti

  • Lear
  • Honda
  • Ford
  • clienti adienti
  • facile
  • industrie belrise
  • yazaki
  • valeo

FAQ su  Multi-angle spectrophotometer

La nostra macchina è imballata dalla scatola di legno di esportazione standard, non sarà danneggiata. Abbiamo consegnato molte macchine di prova all'estero per mare o per aria senza danni.

Because color perception depends on the following factors:

Light source - For example, incandescent lamps emit orange light, while fluorescent lamps emit cool white light. Therefore, placing an object near different light sources will result in different perceived colors.

Observed object - Different types of objects affect color perception differently. Examples include opaque objects, translucent objects, and transparent objects.

Observer's position - Each observer will describe colors differently based on the position of their eyes.

Different backgrounds - An object's color will appear duller against a light-colored background than against a dark-colored background.

Different directions of light reflection from the object - Light reflected from different directions creates different color perceptions. This is particularly noticeable with metallic objects.

- Sì. - Sì. Possiamo fornire OEM e fare progettazione su misura per qualsiasi applicazione specifica. Il nostro MOQ per il servizio OEM e ODM è di 5 pezzi per un modello. Possiamo offrire non solo macchine standard, ma anche macchine su misura. Non esitate a dirci il vostro requisito, faremo del nostro meglio per soddisfare le vostre esigenze.

La ripetibilità è un parametro importante per l'accuratezza del colorimetro. Colorimetro portatile Threenh Technology per misurazioni del colore deviazione standard ΔE * ab è entro 0,03 (Condizione di misurazione: il valore medio di 30 misurazioni sulla tavola bianca ad un intervallo di 3 s dopo la taratura). Ogni colorimetro può passare l'ispezione qualificata prima di lasciare la fabbrica per assicurarsi che sia conforme allo standard dell'Istituto di metrologia cinese.

Measuring zinc coating thickness is most commonly using magnetic induction. The gauge measures how far the magnetic probes are to the metal base under the zinc. This is the most reliable way to measure the thickness and the preservation of the galvanization.

A colorimeter is sufficient when measuring similar materials or batches with stable conditions. Suitable for fast, low-cost color checks where high precision is not required. Quick quality control in plastics, paint batch consistency, food color grading (e.g., fruit ripeness), and basic printing checks.

A spectrophotometer is recommended when you need professional, maximum color accuracy or when testing materials with variable surfaces – such as glossy or textured samples. Like textile dye formulation, cosmetic shade matching, medical device color calibration, high-end printing (e.g., packaging for luxury goods), and material spectral research. learn more Understanding Spectrophotometric Parameter Measurement
