Spettrodensimetro YD5010

Control Density Across Every Production Batch

3nh YD5010 Grating Spectrophotometer Densitometer with 45/0(45 ring-shaped illumination, 0 degree viewing angle), comply to standard ISO 5-4,CIE No.15. It is suitable for using in ink printing, in Film Processing, Textile Printing and Dyeing, Plastic Electronics and Other Industries for Color Measurement and Quality Control. Automate Color Density Control: Smart Grating Spectrodensitometer for High-Volume Production.


Key Highlights

  • 45/0 geometrical optics structure, comply with CIE

  • Reflectance spectrum, CMYK density and Lab

  • 3.5-inch TFT true-color screen, capacitive touch screen, concave grating

  • Ergonomic structure design

  • Φ2/4/8mm Optional apertures

  • Pinting plants process control and quality control

Spettrodensimetro YD5010 Istruzioni Manuale d'uso Spettrodensimetro YD5010 Il PDF
Questo Spettrodensimetro YD5010 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

3nh ha lanciato il nuovo modello YD5010 Grating Spectrophotometer Densitometer con 45/0 (illuminazione a forma di anello 45, angolo di visione di 0 gradi), conforme alla norma ISO 5-4, CIE No.15. È adatto per l'uso nella stampa all'inchiostro, nella lavorazione della pellicola, nella stampa tessile e nella tintura, nell'elettronica della plastica e in altre industrie per la misurazione del colore e il controllo della qualità; particolarmente adatto per la misurazione e il controllo di qualità della densità ottica e dell'ingrandimento dei punti nella stampa a inchiostro; e è in grado di personalizzare l'apertura singola Φ2mm, Φ4mm, Φ8mm.

Sotto l'illuminazione ottica geometrica 45/0 e le condizioni di prova di M O, M 1, M 2, M 3 stipulate dalla norma ISO 13655, lo strumento può misurare con precisione i dati di riflessione dei campioni. Sotto più spazi di colore, può misurare con precisione vari indici di densità di stampa, formule di differenza di colore e indici di colore e può soddisfare i test regolari dell'utente di vari parametri.

Caratteristiche del prodotto

1.Perfetta combinazione del bellissimo aspetto e della struttura ergonomica;

2.Combinate sorgenti luminose a LED con lunga vita e basso consumo energetico, inclusa la luce UV;

Aperture 3.Optional: Φ2/4/8mm, adattarsi a più campioni;

4. misurare con precisione lo spettro di riflessione, la densità CMYK e il valore di laboratorio del campione, misurazione accurata della densità del colore per garantire una qualità di stampa coerente;

5. hardware elettronico di alta configurazione: schermo a colori reale TFT da 3,5 pollici, schermo tattile capacitivo, griglia concava, sensore di immagine CMOS a doppio array da 256 pixel, ecc.;

6.Due angoli di osservatore standard: 2/10, modalità di sorgente luminosa multipla e sistemi di colore;

La modalità 7.USB è ampiamente utile;

spazio di stoccaggio 8.Large-capacità, oltre 10.000 dati di prova;

9.Particolarmente adatto per il controllo del processo e il controllo di qualità degli impianti di stampa;

10. Il software del PC ha una potente espansione della funzione.

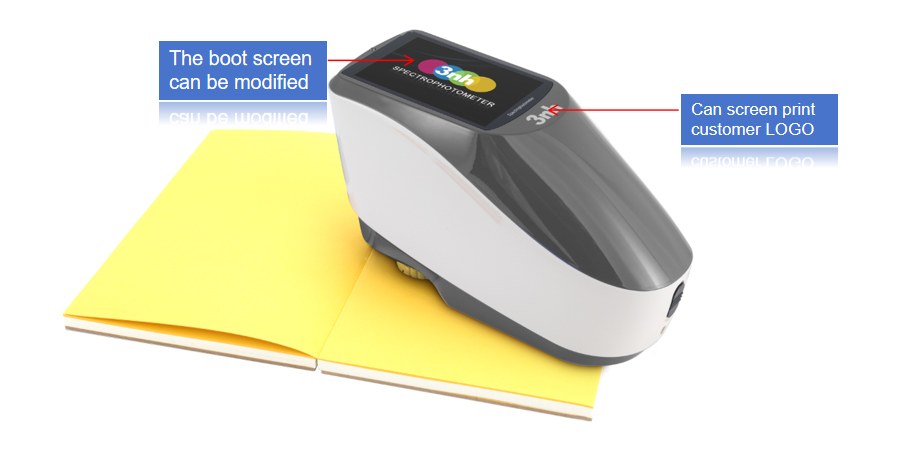

Model YD5010 Measurement Geometry 45/0(45 ring-shaped illumination, 0 degree viewing angle); ISO 5-4,CIE No.15 Features Common spectrophotometer densitometer, apply in ink printing, in Film Processing, Textile Printing and Dyeing, Plastic Electronics and Other Industries for Color Measurement and Quality Control;especially suitable for the measurement and quality control of optical density and dot enlargement in ink printing;able to customize single aperture Φ2mm,Φ4mm,Φ8mm. Light Source Combined LED Light, UV Light Spectral separation device Concave Grating Detector 256 Image Element Double Array CMOS Image Sensor Wavelength Range 400~700nm Wavelength Pitch 10nm Half Bandwidth 10nm Measurement Conditions Compliance with ISO 13655 measurement conditions; M0 (CIE Light Soure A) M1 (CIE Light Soure D50) M2 (Excluding UV light source) M3 (M2+Polarized light filter) Density Standards ISO Status A, E, I, T Density index Density value, density difference, dot area, dot enlargement, overprint, printing characteristics, printing contrast, tone error and gray level Measurement aperture Customized one aperture：Φ2mm,Φ4mm,Φ8mm optional Color Spaces CIE LAB,XYZ,Yxy,LCh Color Difference Formula ΔE*ab,ΔE*94,ΔE*00 Other Colorimetric Index / Observer Angle 2°/10° Illuminants A,C,D50,D55,D65,D75,F2,F7,F11,F12 Measurement Time About 1.5s Repeatability Density: Within 0.01 D Chromaticity value:within ΔE*ab 0.04 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration) Except M3 Inter-instrument Error Within ΔE*ab 0.2 (Average for 12 BCRA Series II color tiles) Except M3 Measurement mode Single Measurement, Average Measurement(2-99) Size(L*W*H) 184*77*105mm Weight About 600g Power source Li-ion battery. 5000 measurements within 8 hours Illuminant Life Span 5 years, more than 3 million times measurements Display 3.5-inch TFT color LCD, Capacitive Touch Screen Interface USB, Data memory 10000 pcs Language Simplified Chinese, English, Traditional Chinese Working Environment Temperature: 0~40℃; Humidity: 0~85% (No Condensation);altitude: less than 2000 m Storage Environment Temperature: -20~50℃; Humidity: 0~85% (No Condensation)） Standard Accessory Power Adapter, USB Cable, Built-in li-ion battery, User Manual, software(download from the website),White and Black Calibration Board, Protective Cover,Polarization filter box,Locating Plate Optional Accessory Micro Printer Notes: The specifications are subject to change without notice

Non riesci a trovare quello che cerchi? Contattaci!

Strumenti di misura del colore + software + supporto = senza preoccupazioni, ThreeNH si occuperà della tua richiesta in modo competente e amichevole dalla richiesta iniziale all'acquisto e oltre. Beneficiate di tempi di risposta brevi, soluzioni personalizzate, consulenza di alta qualità dei nostri esperti ingegneri applicativi e supporto unico tramite telefono, web o in loco.

Parla con un ingegnere di applicazioni esperto



ModelYD5010
Measurement Geometry45/0(45 ring-shaped illumination, 0 degree viewing angle); ISO 5-4,CIE No.15
FeaturesCommon spectrophotometer densitometer, apply in ink printing, in Film Processing, Textile Printing and Dyeing, Plastic Electronics and Other Industries for Color Measurement and Quality Control;especially suitable for the measurement and quality control of optical density and dot enlargement in ink printing;able to customize single aperture Φ2mm,Φ4mm,Φ8mm.
Light SourceCombined LED Light, UV Light
Spectral separation deviceConcave Grating
Detector256 Image Element Double Array CMOS Image Sensor
Wavelength Range400~700nm
Wavelength Pitch10nm
Half Bandwidth10nm
Measurement ConditionsCompliance with ISO 13655 measurement conditions;
M0 (CIE Light Soure A)
M1 (CIE Light Soure D50)
M2 (Excluding UV light source)
M3 (M2+Polarized light filter)
Density StandardsISO Status A, E, I, T
Density indexDensity value, density difference, dot area, dot enlargement, overprint, printing characteristics, printing contrast, tone error and gray level
Measurement apertureCustomized one aperture：Φ2mm,Φ4mm,Φ8mm optional
Color SpacesCIE LAB,XYZ,Yxy,LCh
Color Difference FormulaΔE*ab,ΔE*94,ΔE*00
Other Colorimetric Index/
Observer Angle2°/10°
IlluminantsA,C,D50,D55,D65,D75,F2,F7,F11,F12
Measurement TimeAbout 1.5s
RepeatabilityDensity: Within 0.01 D

Chromaticity value:within ΔE*ab 0.04 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration) Except M3
Inter-instrument ErrorWithin ΔE*ab 0.2 (Average for 12 BCRA Series II color tiles) Except M3
Measurement modeSingle Measurement, Average Measurement(2-99)
Size(L*W*H)184*77*105mm
WeightAbout 600g
Power sourceLi-ion battery. 5000 measurements within 8 hours
Illuminant Life Span5 years, more than 3 million times measurements
Display3.5-inch TFT color LCD, Capacitive Touch Screen
InterfaceUSB,
Data memory10000 pcs
Language
Simplified Chinese, English, Traditional Chinese
Working EnvironmentTemperature: 0~40℃; Humidity: 0~85% (No Condensation);altitude: less than 2000 m
Storage EnvironmentTemperature: -20~50℃; Humidity: 0~85% (No Condensation)）
Standard AccessoryPower Adapter, USB Cable, Built-in li-ion battery, User Manual, software(download from the website),White and Black Calibration Board, Protective Cover,Polarization filter box,Locating Plate
Optional AccessoryMicro Printer
Notes: The specifications are subject to change without notice.



I nostri stimati clienti

  • azienda inchiostro Siegwerk Druckfarben
  • T&K Toka Co. Ltd società di inchiostro
  • inchiostri sericol fujifilm
  • azienda di inchiostri chimici hunbergroup
  • ​ azienda inchiostro altana
  • Inchiostro Toyo Malaysia Inchiostro da colorare
  • Marico
  • società Sakata INX

FAQ su  Spectrodensitometer

Alta precisione e stabilità della misurazioneBassa fluttuazione ΔE (es. NH300: ΔE) < 0.07; NR10QC: ΔE ≤ 0.03 short-term repeatability); Reliable sensors (CMOS dual-beam/silicon photodiode) and long-lasting light sources (1.6M–3M measurements over 5 years).

Design facile da usare e comodo funzionamentointerfacce intuitive (ad esempio, funzionamento “a prova di pazzi” del NH300), calibrazione automatica e maniglie ergonomiche per un uso esteso; Posizionamento versatile (allineamento luce/croce) per misurazioni precise.

Progettazione robusta: I nostri strumenti colorimter sono progettati per resistere ad un uso rigoroso, fornendo affidabilità a lungo termine. Le batterie al litio ricaricabili consentono 5.000-6.000 misurazioni per carica (ad esempio, NH300/TS7030), garantendo una durata economicamente efficace.

Supporto software PC per l'espansione delle funzionalità: Il software per PC (ad es. CQCS3) supporta l'analisi delle differenze di colore, l'indicizzazione della cromaticità e la gestione della libreria di campioni.

Supporto clienti globale: La nostra presenza globale in tutte le regioni garantisce il servizio e il supporto di manutenzione necessari per mantenere il vostro strumento al massimo delle prestazioni.

Aperture di misura multiple e scenari di applicazione: Diverse aperture di misura, diversi modelli hanno diverse aperture di misura e alcuni modelli offrono più aperture opzionali. Applicabile all'elettronica in plastica, vernici e inchiostro, stampa e tintura di tessili e indumenti, stampa, ceramica, automobile, alimentare, medicina e altre industrie per il controllo della qualità del colore e la rilevazione della differenza di colore.


A colorimeter is sufficient when measuring similar materials or batches with stable conditions. Suitable for fast, low-cost color checks where high precision is not required. Quick quality control in plastics, paint batch consistency, food color grading (e.g., fruit ripeness), and basic printing checks.

A spectrophotometer is recommended when you need professional, maximum color accuracy or when testing materials with variable surfaces – such as glossy or textured samples. Like textile dye formulation, cosmetic shade matching, medical device color calibration, high-end printing (e.g., packaging for luxury goods), and material spectral research. learn more Understanding Spectrophotometric Parameter Measurement


Of course. Light booths can determine the color of plastic materials, paints, and coatings used in cosmetics, leather, and even pottery. Light booths used to assess and determine precise color comparison can be used on a variety of materials.


The dry film thickness is assessed after the coating is cured, while the wet film thickness is obtained immediately after the coating is applied using a wet film comb gauge. Dry film measurement is critical to ensuring that the coating applied matches the standards expected in terms adherence and polish.

Sì, offriamo campioni gratuiti per la prova, siete benvenuti ad ordinare campioni per sperimentare la nostra eccellente qualità e servizio.

The "accuracy" of a colorimeter refers to how closely its measurement results align with the true values, primarily influenced by systematic errors and random errors, how closely its measured color data (e.g., Lab values, density) aligns with the true color properties of a sample or certified standard. Specifically, it includes key indicators such as color coordinate accuracy, luminance accuracy, and data repeatability.

It reflects the instrument’s ability to minimize deviations caused by component variations, environmental factors, or calibration drift—ensuring results reliably represent the actual color, which is critical for quality control and brand consistency in industries like printing, food, textiles, paint and coatings.
