Spettrodensimetro YD5010 Plus

Print & Packaging Perfect Color Density for Brand Consistency

3nh YD5010 Plus Grating Spectrophotometer Densitometer with 45/0(45 ring-shaped illumination, 0 degree viewing angle), comply to standard ISO 5-4,CIE No.15. It is suitable for using in ink printing, in Film Processing, Textile Printing and Dyeing, Plastic Electronics and Other Industries for Color Measurement and Quality Control, No Complex Calibration – Just Fast, Reliable Density Readings


Key Highlights

  • 45/0 geometrical optics structure, comply with CIE

  • Reflectance spectrum, CMYK density and Lab

  • 3.5-inch TFT true-color screen, capacitive touch screen, concave grating

  • Ergonomic structure design

  • Φ2/4/8mm Optional apertures

  • Pinting plants process control and quality control

Spettrodensimetro YD5010 Plus Istruzioni Manuale d'uso Spettrodensimetro YD5010 Plus Il PDF
Questo YD5010 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

3nh ha lanciato il nuovo modello YD5010 Plus Grating Spectrophotometer Densitometer con 45/0 (illuminazione a forma di anello 45, angolo di visione di 0 gradi), conforme alla norma ISO 5-4, CIE No.15. È adatto per l'uso nella stampa all'inchiostro, nella lavorazione della pellicola, nella stampa tessile e nella tintura, nell'elettronica della plastica e in altre industrie per la misurazione del colore e il controllo della qualità; particolarmente adatto per la misurazione e il controllo di qualità della densità ottica e dell'ingrandimento dei punti nella stampa a inchiostro; e è in grado di personalizzare l'apertura singola Φ2mm, Φ4mm, Φ8mm.

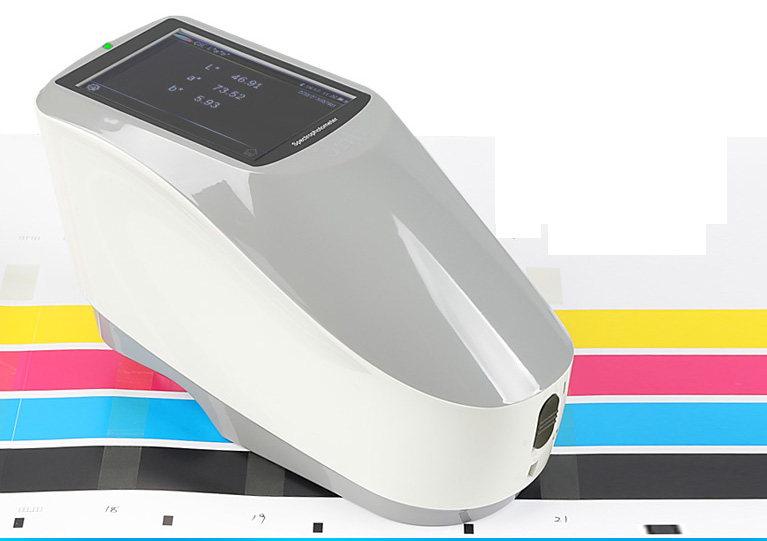

3NH Printing Color Densitometer
Sotto l'illuminazione ottica geometrica 45/0 e le condizioni di prova di M O, M 1, M 2, M 3 stipulate dalla norma ISO 13655, lo strumento può misurare con precisione i dati di riflessione dei campioni. Sotto più spazi di colore, può misurare con precisione vari indici di densità di stampa, formule di differenza di colore e indici di colore e può soddisfare i test regolari dell'utente di vari parametri.

Caratteristiche del prodotto

1.Perfetta combinazione del bellissimo aspetto e della struttura ergonomica;

2.Combinate sorgenti luminose a LED con lunga vita e basso consumo energetico, inclusa la luce UV;

Aperture 3.Optional: Φ2/4/8mm, adattarsi a più campioni;

4. misurare con precisione lo spettro di riflessione, la densità CMYK e il valore di laboratorio del campione;

5. hardware elettronico di alta configurazione: schermo a colori veri TFT da 3,5 pollici, schermo tattile capacitivo, retiglia concava, sensore di immagine CMOS a doppio array da 256 pixel, ecc.;

6.Due angoli di osservatore standard: 2/10, modalità di sorgente luminosa multipla e sistemi di colore;

La modalità 7.USB è ampiamente utile;

spazio di stoccaggio 8.Large-capacità, oltre 10.000 dati di prova;

9.Particolarmente adatto per il controllo del processo e il controllo di qualità degli impianti di stampa;

10. Il software del PC ha una potente espansione della funzione.

Spettrofotometro (incluso software di valutazione e gestione del colore)

Sulla base del principio spettrofotometrico, lo spettrodensimetro acquisisce dati spettrali di oggetti all'interno della gamma di luce visibile tramite componenti hardware tra cui fonti luminose, sistemi spettroscopici e rivelatori.

Integrato con un potente software di valutazione e gestione del colore, non solo può calcolare accuratamente i parametri del colore come i valori di tristimulo, le coordinate di cromaticità e la differenza di colore, ma dispone anche di funzioni come la previsione della formulazione del colore, la generazione di grafici di controllo di qualità e il confronto e l'analisi del colore di prodotti da diversi lotti.

Con dati intuitivi, grafici e un'interfaccia di funzionamento visualizzata, soddisfa pienamente i requisiti per una gestione e un'analisi dei colori precise in settori quali: stampa, tessuti e rivestimenti.

Applicazione dello spettrofotometro YD5010 Plus

È principalmente applicato in settori come la stampa, l'imballaggio, la pubblicità, la fotografia, i tessili, i rivestimenti e le materie plastiche, nonché in istituzioni di gestione del colore e unità di ricerca scientifica rilevanti. corrispondenza dei colori precisa e controllo di qualità.

Con l'assistenza di software di valutazione e gestione del colorePermette anche il analisi, stoccaggio e confronto di dati sul colore, la creazione di standard e database sul colore e la ricerca sulle regole di variazione dei colori in diversi media e ambienti, fornendo così soluzioni complete per la gestione del colore e l'ottimizzazione dei processi.

Non riesci a trovare quello che cerchi? Contattaci!

Contattaci oggi stesso per discutere le vostre esigenze di misurazione del colore di stampa, richiedere una dimostrazione del prodotto o personalizzare una soluzione su misura per il vostro settore. Trasformiamo la coerenza dei colori nel tuo vantaggio competitivo.

Parla con uno specialista delle soluzioni




ModelYD5010 Plus
Measurement Geometry45/0(45 ring-shaped illumination, 0 degree viewing angle); ISO 5-4,CIE No.15
FeaturesCommon spectrophotometer densitometer, apply in ink printing, in Film Processing, Textile Printing and Dyeing, Plastic Electronics and Other Industries for Color Measurement and Quality Control;especially suitable for the measurement and quality control of optical density and dot enlargement in ink printing;able to customize single aperture Φ2mm,Φ4mm,Φ8mm.
Light SourceCombined LED Light, UV Light
Spectral separation deviceConcave Grating
Detector256 Image Element Double Array CMOS Image Sensor
Wavelength Range400~700nm
Wavelength Pitch10nm
Half Bandwidth10nm
Measurement ConditionsCompliance with ISO 13655 measurement conditions;
M0 (CIE Light Soure A)
M1 (CIE Light Soure D50)
M2 (Excluding UV light source)
M3 (M2+Polarized light filter)
Density StandardsISO Status A, E, I, T
Density indexDensity value, density difference, dot area, dot enlargement, overprint, printing characteristics, printing contrast, tone error and gray level
Measurement apertureCustomized one aperture：Φ2mm,Φ4mm,Φ8mm optional
Color SpacesCIE LAB,XYZ,Yxy,LCh
Color Difference FormulaΔE*ab,ΔE*94,ΔE*00
Other Colorimetric Index/
Observer Angle2°/10°
IlluminantsA,C,D50,D55,D65,D75,F2,F7,F11,F12
Measurement TimeAbout 1.5s
RepeatabilityDensity: Within 0.01 D

Chromaticity value:within ΔE*ab 0.04 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration) Except M3
Inter-instrument ErrorWithin ΔE*ab 0.2 (Average for 12 BCRA Series II color tiles) Except M3
Measurement modeSingle Measurement, Average Measurement(2-99)
Size(L*W*H)184*77*105mm
WeightAbout 600g
Power sourceLi-ion battery. 5000 measurements within 8 hours
Illuminant Life Span5 years, more than 3 million times measurements
Display3.5-inch TFT color LCD, Capacitive Touch Screen
InterfaceUSB,
Data memory10000 pcs
Language
Simplified Chinese, English, Traditional Chinese
Working EnvironmentTemperature: 0~40℃; Humidity: 0~85% (No Condensation);altitude: less than 2000 m
Storage EnvironmentTemperature: -20~50℃; Humidity: 0~85% (No Condensation)）
Standard AccessoryPower Adapter, USB Cable, Built-in li-ion battery, User Manual, software(download from the website),White and Black Calibration Board, Protective Cover,Polarization filter box,Locating Plate
Optional AccessoryMicro Printer
Notes: The specifications are subject to change without notice.


The Spectroscopic Color-Densitometer combines advanced spectral sensing technology with density measurement capabilities, supporting multiple color spaces and density standards to meet rigorous industrial color management requirements.

I nostri stimati clienti

  • Compagnia di inchiostro Flint Group
  • Marico
  • azienda inchiostro Siegwerk Druckfarben
  • Carta e imballaggi Emami Paper Mills Ltd
  • ​ azienda inchiostro altana
  • Inchiostro Toyo Malaysia Inchiostro da colorare
  • società Sakata INX
  • azienda di inchiostri chimici hunbergroup

FAQ su YD5010 Spectrodensitometer

A colorimeter is sufficient for basic, routine color checks, while a spectrophotometer is needed for precise, comprehensive color analysis—here’s the clear breakdown:

When a Colorimeter is Sufficient

  1. Simple color matching needs: Ideal for checking if a sample matches a predefined standard (e.g., basic paint batches, plastic parts with solid colors).

  2. Consistent lighting conditions: Works well when measurements are done under fixed, standard light sources (no need to account for varied light effects).

  3. Cost-sensitive, high-volume tasks: Perfect for production lines requiring fast, low-cost color checks without advanced data analysis.

When to Use a Spectrophotometer

  1. Precise color quantification: Necessary for measuring Lab values (lightness, red-green, yellow-blue axes) or detecting subtle color deviations (critical for automotive coatings, high-end textiles).

  2. Complex color analysis: Required for metallic/pearlescent finishes, transparent materials, or samples with gloss/texture variations.

  3. Compliance and documentation: Essential when precise color data (spectral curves) is needed for quality audits, regulatory compliance, or brand color standardization.


Il livello di lucidità è l'estensione della riflessione della luce su una superficie. Misura la lucentezza o l'opacità di una finitura, da piatta o opaca ad alta lucidità. È importante nelle applicazioni estetiche, funzionali e di controllo della qualità.


Compared to an analog model, digital gauges not only provide more accuracy, but also allow for greater repeatability and are easier to work with. Advanced digital gauges allow for features such as data storage and automatic calibration and statistical analysis. For these reasons, digital gauges are the preferred choice for professional applications.


Many people might answer "with the human eye", but this is actually not comprehensive. The human eye cannot accurately distinguish the colors of similar objects. Furthermore, everyone's perception of color varies. Therefore, people have developed color measurement tools based on the CIE color system.

Currently, there are two main types of commonly used colorimeters, as follows:

Colorimeter - It is an ideal choice for quality control (QC) on production lines, used to detect color differences.

Spectrophotometer - It is suitable for the development of color characteristics and color analysis in laboratories.

An inappropriate viewing angle may lead to reflections or color shifts in the light. The correct angle of 45 or 0 will provide the real color of the assessment without the distraction of glare.

The haze meter test assesses the degree of light scattering that occurs when light traverses a transparent or translucent material, producing a percentage that quantifies example or cloudiness.
