Spettrofotometro multiangolare MS3003

Portable Three Angle Spectrophotometer with Horizontal Design

3nh Three angle Handheld Compact spectrophotometer MS3003 is a portable sphere spectrophotometer with a horizontal design that makes it easy to measure flat or large samples. is used to measure the color difference for the surface paint which is affected by different viewing angles and viewing conditions. It is mainly used to measure the color difference of surface paint affected by different viewing angles and conditions.


Key Highlights

  • 3 measurement angles, easy-to-use entry-level device

  • 256-image element double-array CMOS image sensor

  • 3.5-inch LCD Capacitive Touch Screen

  • Full spectrum LED light source

  • Excellent agreement between instruments ΔE*<0.20

  • Φ23mm Measuring Aperture

  • Widely applicable to industries such as coatings, paints, automobiles, cosmetics, inks, etc

Spettrofotometro multiangolare MS3003 Istruzioni Manuale d'uso Spettrofotometro multiangolare MS3003 Il PDF
Questo MS3003 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

Spettrofotometro multi-angolo per il rilevamento del colore della vernice per superfici automobilistiche


3nh spettrofotometro multiangolo MS3003 è utilizzato per misurare la differenza di colore per la vernice superficiale che è influenzata da diversi angoli di visione e condizioni di visione. Può fornire misurazione accurata e coerente del colore per metallici, perli e altri prodotti finiti ad effetto speciale complessi.

Lo spettrofotometro multiangolare MS3003 adotta MCU di grado industriale ed è dotato di 3 angoli di misura, sotto le prestazioni superiori del sistema di misura ottica supportato dallo spettrofotometro multiangolare MS3003 ha eccellenti prestazioni nella misurazione dell'aberrazione cromatica multiangolare, anche nella superficie curva, ma ha anche un'alta precisione e stabilità di misura.

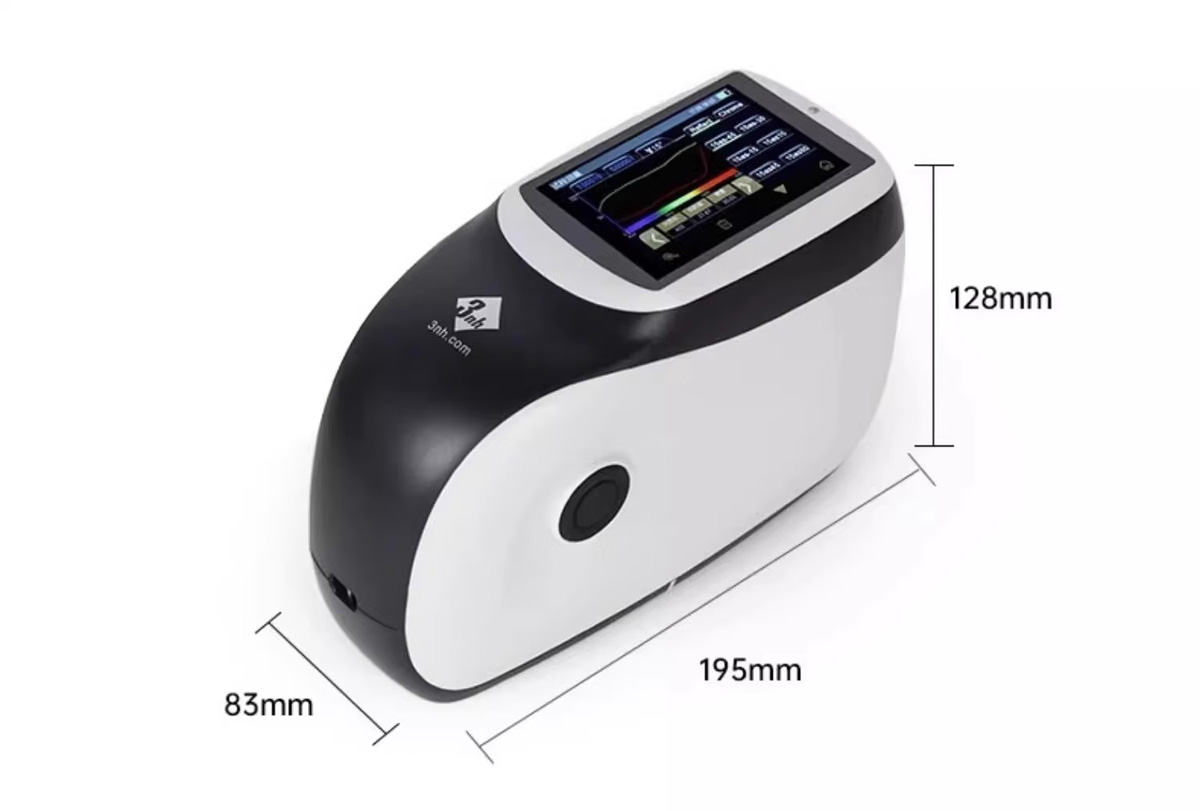

MS3003 color measurement product appearance

Caratteristiche tecniche

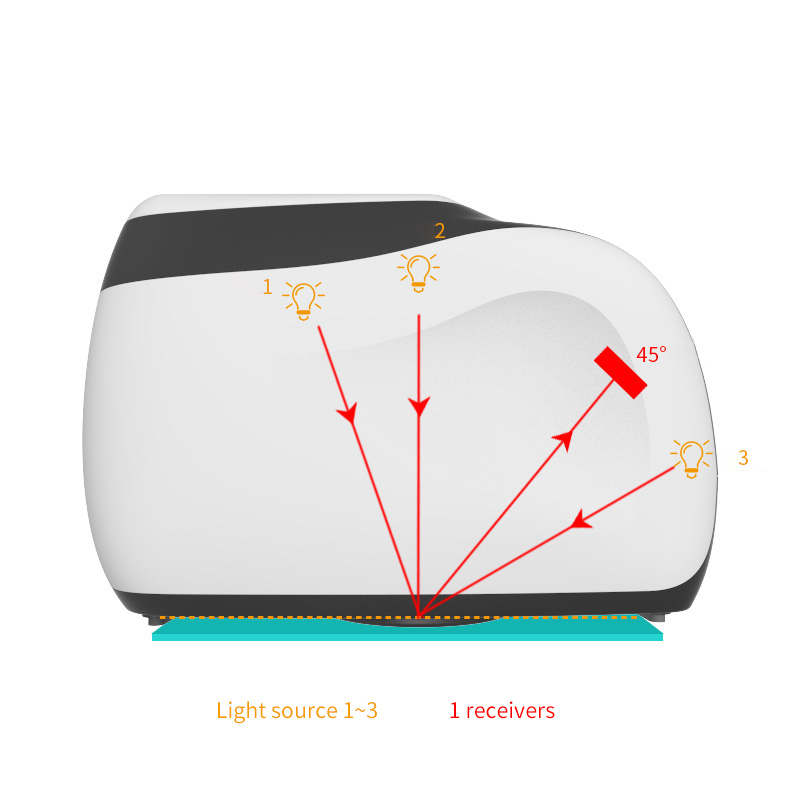

ms3003 3 measurement angles

Misurazione multiangolare

Adottare 3 fonti di illuminazione, 1 ricevitore per misurare 3 angoli di misura allo stesso tempo

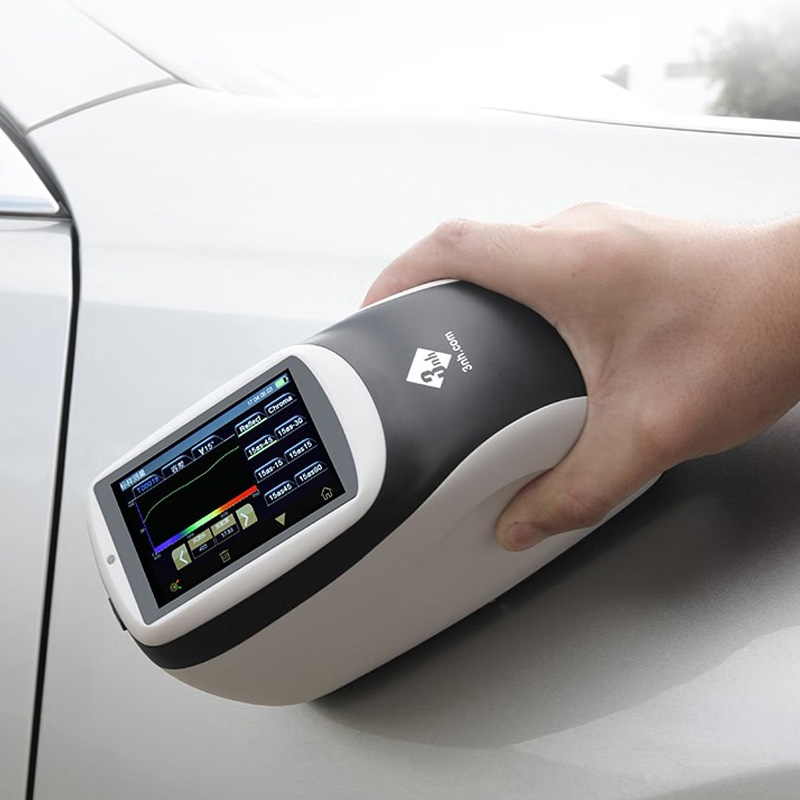

display all Angle measurement results

Display più intuitivo

Lo schermo touch può visualizzare tutti i risultati di misurazione dell'angolo, una vista più intuitiva dei dati completi.

Funzione di discriminazione della misurazione dell'effetto

Distinguire rapidamente il campione Grado di scintilla (SG), Grossezza diffusa (DC) e Variazione di colore (CV), ispezione di qualità semplice ed efficace.

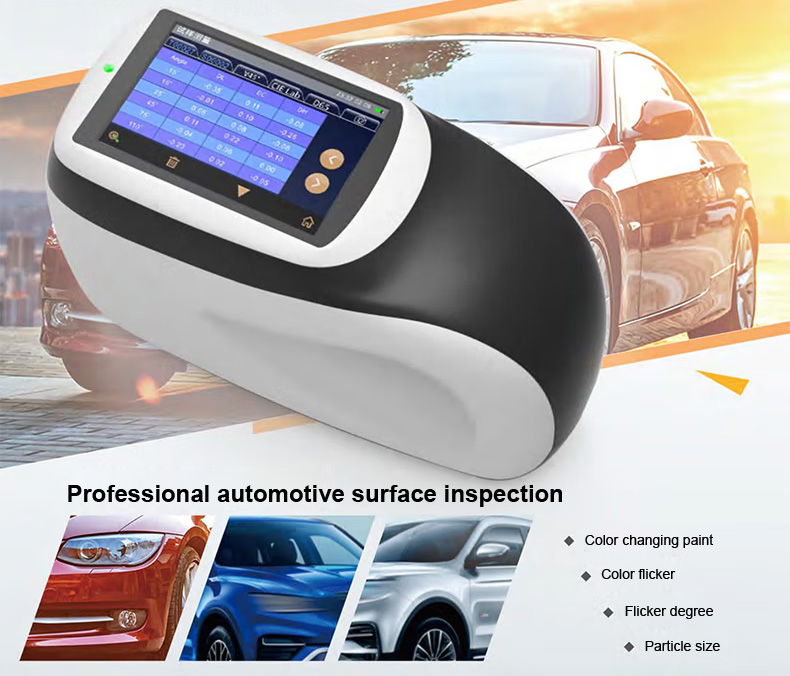

ms3003 automotive surface inspection



Sensore di immagine CMOS a doppio array con 256 elementi di immagine

La risoluzione ottica più elevata garantisce la velocità di misura, l'accuratezza, la stabilità e la coerenza dello strumento. La tecnologia di base la rende la stessa piattaforma con standard internazionali e completa compatibilità.



Adotta sorgente luminosa a LED a spettro completo con miglioramento blu

La sorgente di luce a LED a spettro completo con potenziamento blu garantisce una distribuzione spettrale sufficiente nella gamma di luce visibile, evita la perdita spettrale di LED in una banda specifica e garantisce l'accuratezza dei risultati di misurazione dello strumento e la manutenzione a basso costo.



Tecnologia spettrofotometrica a retiglia concava

Utilizzando la tecnologia spettrofotometrica a retiglia concava, con una risoluzione più alta, rende la misurazione del colore più precisa.




Tavola bianca di qualità professionale

Piano bianco di qualità professionale, alta durezza nella superficie, prestazioni ottiche stabili






Qualità superiore

Una precisione superiore e un eccellente accordo tra strumenti. MCU di elaborazione in tempo reale di grado industriale, trasferimento Bluetooth 5.0 più stabile e affidabile.


Ergonomia Design di aspetto novello e alla moda

Il design dell'aspetto dello strumento è facile da usare e la posizione di tenuta della mano e il pulsante di misura sono ben progettati, che possono soddisfare diverse abitudini di tenuta, superficie liscia e fine, dal processo di trattamento dell'aspetto ad alta precisione.


Anteprima della fotocamera a colori, può osservare chiaramente l'area misurata

Posizionamento della fotocamera a colori integrato, può giudicare con precisione la posizione misurata dell'oggetto e migliorare l'efficienza e l'accuratezza della misurazione.




Spazio di misura del colore multiplo, fonti luminose di osservazione multiple

Offerta CIE LAB, XYZ, Yxy, LCh, β XY, spazio di colore DIN Lab99, e D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 e F5, F6 e F7 (DLF), F8, F9, F10 (TPL5) e F11 (TL84), F12 (TL83 / U30) Una varietà di sorgente luminosa, che può soddisfare la richiesta speciale di misurazione in diverse condizioni di misurazione.




Analizza facilmente i dati

Lo schermo può visualizzare intuitivamente lo spettro / i dati, il valore della cromaticità del campione, il valore / la figura della differenza di colore, i risultati di passaggio / fallimento, la simulazione del colore, il valore dell'effetto del campione, il valore della differenza di effetto e altri dati, convenienti da visualizzare, migliorando anche notevolmente l'efficienza del lavoro dell'utente.




Technical parameters

ModelMS3003
Measurement Geometry3 measurement angles (3 illumination sources, 1 receivers)
Measure Angle45° Receiver：
45as25°,45as45°,45as110°
Conform to the standards：ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4 SAE J 1545
ApplicationProvide accurate and consistent color measurement for metallic, pearlescent and other complex special effect color products
Light SourceFull spectrum LED light source with blue enhancement
Lamp Life5 years, 3 million times measurements
Spectrophotometric ModeConcave Grating
Sensor256 Image Element Double Array CMOS Image Sensor
Wavelength Range400nm-700nm
Wavelength Interval10nm
Measurement Range0~600%
Semiband Width10nm
Measuring ApertureIllumination size Φ23mm / Measuring spot 9X12mm
Color SpaceCIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99
Color Difference FormulaΔE*ab,ΔE*94,ΔE*cmc(2:1), ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE DIN6175
Other Colorimetric IndexFlop Index
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75, F1,F2(CWF),F3,F4,F5,F6, F7(DLF),F8,F9,F10(TPL5), F11(TL84),F12(TL83/U30)
DisplaySpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset
Measuring TimeApprox. 1 second for one angle
Approx. 3 seconds for all angles
RepeatabilitySpectral reflectance: Standard deviation within 0.08%
Chromaticity value: ΔE*ab 0.04 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
ReproducibilityΔE*<0.10,avg on the gray tile of BCRA tile set
ΔE*<0.25,avg on the color BCRA tile set
Inter-instrument Error0.2ΔE*00(avg on reference Series II BCRA tile set)
Effect Parameters/
Effect Measurement/
Effect Repeatability/
Effect Reproducibility/
Trigger modebutton trigger, software trigger
Measuring ModeSingle measurement, average measurement (1-99), continuous measurement (1-99)
Locating ModeColor camera preview
DimensionL*W*H=195X83X128mm
WeightAbout 1Kg
Powerlithium-ion battery, 3.7V,5000mAh, Continuous test 6000 times within 8 hours of full charge
Display3.5-inch TFT color LCD, Capacitive Touch Screen
InterfaceUSB
Data Storage1000 pcs Standards,4000 pcs Samples
LanguageSimplified Chinese, Traditional Chinese, English
Operating Environment10℃ to 50℃, humidity does not exceed 85%, no condensation
Storage Environment-20℃ to 50℃, humidity does not exceed 85%, no condensation
CalibrationBuilt-in white board parameters, external white board, black light trap
Calibration Interval4 hours,8 hours,24 hours,Startup calibration
Standard accessoriesPower Adapter, USB Cable, User Guide,PC Software(download from the official website), Calibration Board, black light trap,Protective cap, wristband
Optional AccessoryMicro-printer
NotesTechnical parameters are for reference only, subject to actual sales products.



I nostri stimati clienti

  • astemo
  • Motori Tata
  • Forvia
  • facile
  • valeo
  • Lear
  • Suzuki
  • Bosch

FAQ su MS3003 Multi-angle spectrophotometer

The LAB color space defines colors in a three-dimensional model: Lightness (L), red–green axis (a), and blue–yellow axis (b). It's a globally recognized standard supported by most modern color measuring devices. CIELAB is a standardized, device-independent system designed to map all visible colors that the human eye can perceive.

The LAB color space uses three values to define any color, each representing a specific dimension:


L (Lightness): Ranges from 0 to 100. It measures the brightness of the color, where 0 is pure black and 100 is pure white.
A (Red-Green Axis): Ranges from approximately -128 to +127. Positive values represent red tones, while negative values represent green tones.
B (Yellow-Blue Axis): Ranges from approximately -128 to +127. Positive values represent yellow tones, while negative values represent blue tones.


Daylight, store light, home light, and UV fluorescence light sources are included in Pantone light boxes as D65, TL84, CWF, A, and UV.


La ripetibilità è un parametro importante per l'accuratezza del colorimetro. Colorimetro portatile Threenh Technology per misurazioni del colore deviazione standard ΔE * ab è entro 0,03 (Condizione di misurazione: il valore medio di 30 misurazioni sulla tavola bianca ad un intervallo di 3 s dopo la taratura). Ogni colorimetro può passare l'ispezione qualificata prima di lasciare la fabbrica per assicurarsi che sia conforme allo standard dell'Istituto di metrologia cinese.

An 18% gray background reduces distractions and color bias, helping in a more accurate assessment.


Usually you will find haze and transmittance standards of ASTM D1003, ISO 13468, & JIS K7105.


Il colore dei prodotti chimici viene misurato utilizzando un colorimetro o uno spettrofotometro. Gli strumenti misurano la quantità di luce che viene assorbita o riflessa da una sostanza. Può essere utilizzato per determinare la concentrazione, la purezza o la conformità agli standard del prodotto.
