TS7030 Spettrocolorometro portatile

Completely Versatile, Compact Instrument TS7030

The TS7030 Portable Spectrocolorimeter takes color quality control to its highest level with D/8 design for the ultimate in color measurement preciseness, to provide stable color comparisons for materials and products wherever color control is important. Lightweight and portable, handheld TS7030 Spectrocolorimeter offer the convenience of bringing the device to the sample.


Key Highlights

  • CMOS dual-beam splitting sensor

  • Standard spaces like CIE LAB, XYZ, and s-RGB

  • D/8 optical geometry (SCI/SCE)

  • Two measurement apertures (φ8mm and φ4mm)

  • 400 - 700 nm full - waveband balanced LED light source

  • 2.8-inch TFT touchscreen ensures intuitive operation

  • Good repeatability (ΔEab ≤0.10) and inter-instrument agreement (ΔEab ≤0.3)

  • Suitable for quality control in industries like paints, plastics, and textiles

TS7030 Spettrocolorometro portatile Istruzioni Manuale d'uso TS7030 Spettrocolorometro portatile Il PDF
Questo TS7030 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

TS7030 è un nuovo spettrocolorimetro portatile con tecnologia di ricerca e sviluppo di base 3nh. È il colorimetro di alto livello in architettura spettrale. Oltre a garantire accurato ΔE relativo allo stesso tempo, è anche per garantire l'accuratezza del valore assoluto di L, A e B per un lungo periodo di tempo. E può passare gli standard internazionali e gli standard nazionali di taratura in qualsiasi momento ovunque. Utilizzando sensori integrati in matrice di fotodiodi di silicio (gruppo a doppia fila 32), lavagna importata, la ripetibilità ΔE * ab è facilmente controllata entro 0,06. La velocità di misurazione e la comodità dell'operazione lo rendono facile da usare. Lo spettrocolorimetro TS7030 può giudicare rapidamente la misurazione della differenza di colore quando si connette al software PC o meno. Con funzioni potenti e apertura di 8 mm, soddisfa la produzione industriale e l'ispezione di qualità del controllo accurato della differenza di colore come elettronica di plastica, vernice e inchiostro, stampa e tintura tessile, stampa, industria della ceramica ecc.

TS7030 a new portable spectrocolorimeter

Applicazione

Con aperture piatte e di punta da 8 mm, lo spettoclorimetro TS7030 è ampiamente adatto per la produzione industriale e l'ispezione di qualità del controllo accurato della differenza di colore come elettronica in plastica, vernici e inchiostro, stampa e tintura tessile, stampa, industria ceramica ecc. TS7030 può adattarsi a qualsiasi area di lavoro e rendere i campioni di misura una pratica facile ed economica.

TS7030 widely application in textile dyeing printing plastic paint ink

Vantaggi tecnici

1.Adopt fonte di luce a LED bilanciata a banda d'onda completa

La fonte di luce a LED bilanciata a banda d'onda completa garantisce una distribuzione spettrale sufficiente nella gamma di luce visibile, evita la perdita spettrale di LED bianchi in una banda d'onda specifica e garantisce la velocità di misurazione e l'accuratezza dei risultati di misurazione.

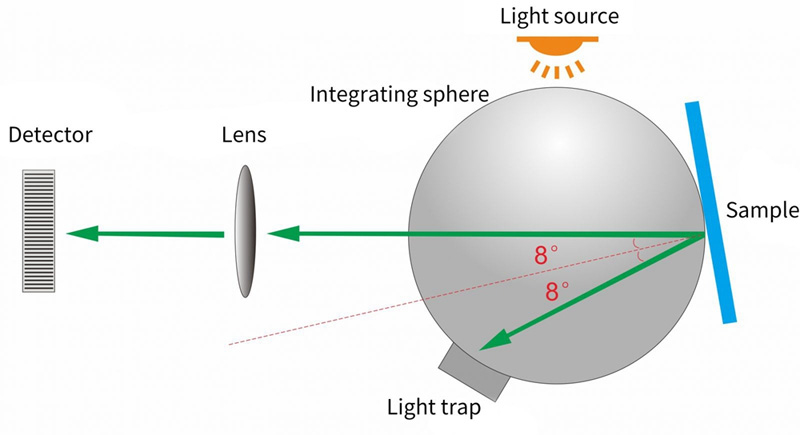

Tecnologia di sintesi d/8 SCI/SCE di uso comune internazionale 2.Adopt

Lo spettrocolorimetro TS7030 adotta la tecnologia di sintesi D/8 (illuminazione diffusa, angolo di visione di 8 gradi) che è ampiamente applicabile nel mondo e SCI/SCE (componente speculare incluso/componente speculare escluso). È adatto per la gestione del colore e il controllo della qualità in vari settori come l'abbinamento del colore e il rivestimento, tessile, plastica, alimento, materiali da costruzione, cosmetici, ecc.

ts7030 d8 optical structure

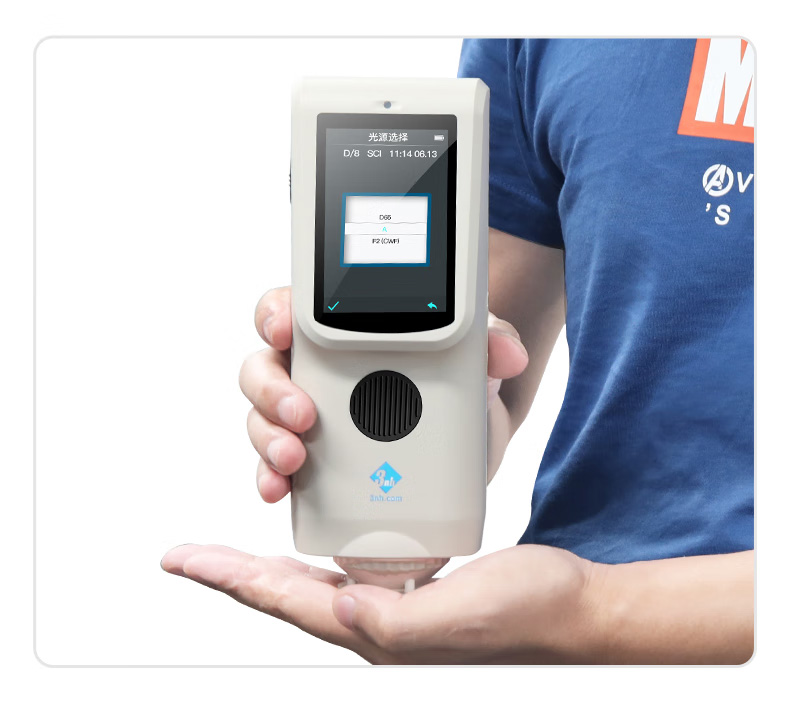

3. Progettazione ergonomica e dispositivo di misura facile

Lo spettrocolorimetro TS7030 ha una forma bella e liscia e una presa confortevole, in linea con il design della struttura della meccanica umana, adatta al palmo per la prova continua, in modo da poterlo usare rapidamente e facilmente. Viene aggiunto un dispositivo di misurazione automatico, portatile, veloce e facile da misurare.

ts7030 spectrocolorimeter Ergonomic design

4. Sensore di matrice di fotodiodi di silicio (32 gruppi con doppie righe)

Il sensore dual-32 array con area più grande ha una luce forte ma non satura, una maggiore sensibilità a bassa luce e una gamma di risposta spettrale più ampia, che garantisce la velocità di misurazione, l'accuratezza, la stabilità e la coerenza dello strumento.

5. Certificato di calibrazione

Ogni spettrocolorimetro TS7030 è stato verificato e testato. Dopo aver lasciato la fabbrica, ogni strumento viene verificato secondo gli standard di misura dei dipartimenti di verifica autorizzati e i dati di misura sono rintracciabili all'Istituto Metrotecnico Nazionale per garantire l'autorità dei dati di prova dello strumento.

6. Tecnologia di calibrazione in tempo reale ETC

Lo spettrofotometro TS7030 adotta una tavola bianca standard importata, che è resistente all'infiltrazione del giallo e dello sporco e può essere cancellata, garantendo l'accuratezza a lungo termine dello strumento. Viene utilizzata anche un'innovativa tecnica di calibrazione in tempo reale ETC, con una tavola bianca standard integrata nel sistema ottico, che è affidabilmente accurata e ripetibile per ogni test.

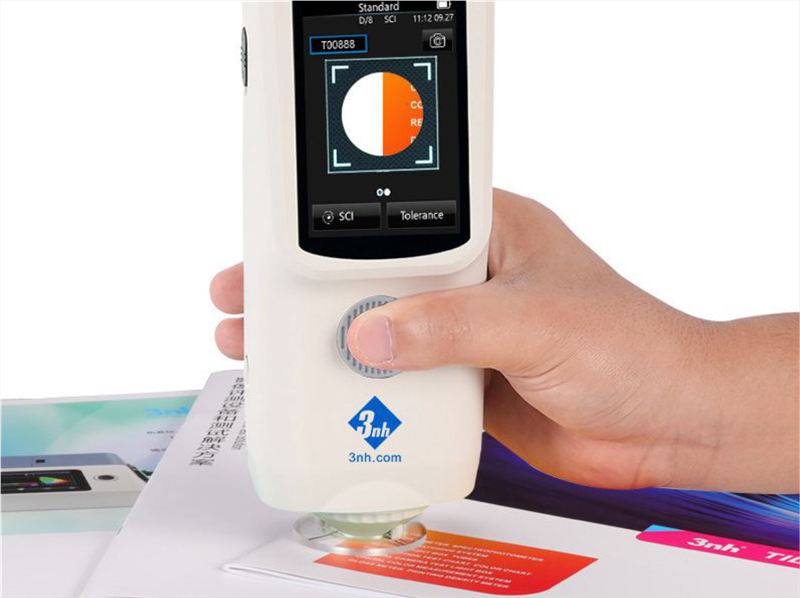

7. La localizzazione della fotocamera può osservare chiaramente l'area misurata

Lo spettrocolorimetro TS7030 ha una telecamera integrata per il posizionamento, che può determinare con precisione se la parte misurata dell'oggetto è il centro del bersaglio attraverso la visualizzazione in tempo reale dalla telecamera, migliorando così l'efficienza e l'accuratezza della misurazione.

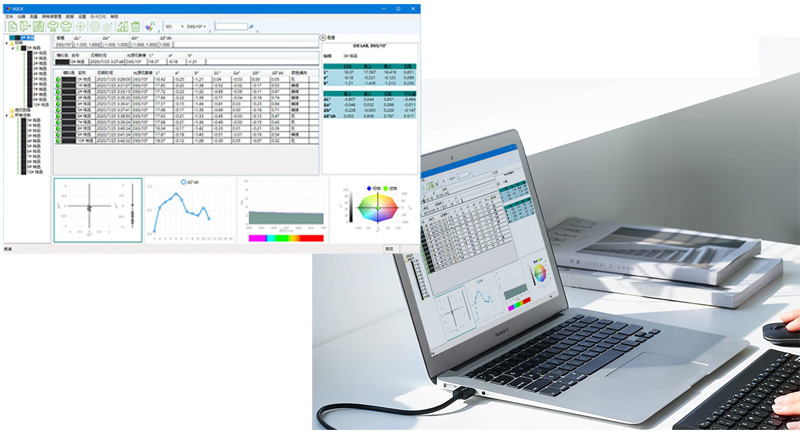

Software di gestione del colore TS7030

Il software di gestione della qualità SQCX con spettrocolorimetro TS7030 è adatto per il monitoraggio della qualità e la gestione dei dati del colore in vari settori industriali. Dati la gestione del colore dell'utente, confrontare le differenze di colore, generare rapporti di prova, fornire dati di misurazione dello spazio colore multiplo e personalizzare la gestione del colore del cliente.

TS7036 Paired with SQCX quality management software



TS7030_Spectrocolorimeter_application


TS7030 Technical Specification



ModelTS7030
Optical GeometryD/8(diffused illumination, 8-degree viewing angle)
SCI/SCE Mode
Comply to CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
Characteristicsingle apertures, more adaptability; Used for accurate color measurement and quality control in plastic electronics, paint and ink, textile and garment printing and dyeing, printing, ceramics and other industries
Integrating Sphere SizeΦ40mm
Light SourceCombined full spectrum LED light source, UV light source
Spectrophotometric ModeFlat Grating
SensoSilicon photodiode array (double row 32 groups)
Wavelength Range400～700nm
Wavelength Interval10nm
Semiband Width10nm
Measured Reflectance RangeL:0~120; reflectivity:0~200%
Measuring ApertureSingle Apertures：Φ8mm/Φ10mm
Specular ComponentSCI/SCE
Color SpaceCIE LAB,XYZ,Yxy,LCh,s-RGB,βxy,Munsell(C/2)
Color Difference FormulaΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99
Other Colorimetric IndexWI(ASTM E313,CIE/ISO,AATCC,Hunter)，
YI(ASTM D1925,ASTM 313),
Metamerism Index MI,
Staining Fastness, Color Fastness, Color Strength, Opacity,Color Card Search
Observer Angle2°/10°
IlluminantD65,A,C,D50,F2(CWF),F7(DLF),F10(TPL5),F11(TL84),F12(TL83/U30)
Displayed DataSpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Simulation, Color Offset
Displayed Accuracy0.01
Measuring TimeAbout 1.5s (Measure SCI & SCE about 3.2s)
RepeatabilityChromaticity value: MAV/SCI, within ΔE*ab 0.06 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
Inter-instrument ErrorMAV/SCI, Within ΔE*ab 0.3
(Average for 12 BCRA Series II color tiles)
Measurement ModeSingle Measurement, Average Measurement(2-99times)
Locating MethodCamera Locating,stabilizer cross position
DimensionL*W*H=81X71X214mm
WeightAbout 460g
BatteryLi-ion battery, 6000 measurements within 8 hours
Illuminant Life Span5 years, more than 3 million times measurements
Display3.5-inch TFT color LCD, Capacitive Touch Screen
Data PortUSB
Data StorageStandard 1000 Pcs, Sample 20000 Pcs(One data is able to include SCI/SCE)
LanguageSimplified Chinese, English, Traditional Chinese
Operating Environment0~40℃, 0~85%RH (no condensing), Altitude < 2000m
Storage Environment-20~50℃, 0~85%RH (no condensing)
Standard AccessoryPower Adapter, USB Cable, User Guide, PC Software(Download from office website), White and Black Calibration Cavity, Protective Cover, Wrist strap, 8mm flat aperture, 8mm tip aperture
Optional AccessoryUSB Micro Printer, Powder Test Box
NotesTechnical parameters are only for reference, subject to the actual sale of the product


I nostri stimati clienti

  • Università del Mississippi
  • Università Yonsei
  • Università di Griffith
  • L'Università di Sydney
  • Università di Vilnius
  • UPORTO
  • Lubrizolo
  • Materiali applicati

FAQ su TS7030 Spectrocolorimeter

Un colorimetro è utilizzato per misurare l'intensità del colore di una soluzione misurando la sua assorbinza a lunghezze d'onda selezionate di luce. È ampiamente applicato in chimica, alimentari, farmaceutici e controllo di qualità per determinare la concentrazione, tracciare i cambiamenti di colore o l'uniformità del prodotto.


Un calorimetro è utilizzato per misurare il calore guadagnato o perso durante una reazione chimica o fisica. Un campione viene prelevato in un contenitore isolato e viene misurato un cambiamento di temperatura. Questo aiuta a calcolare le alterazioni nell'energia con l'equazione Q = mcΔT, dove Q è calore.


A spectrophotometer measures the full visible color spectrum (typically 400–700 nm). It offers significantly higher precision and enables detailed evaluations – including spectral curves, ΔE values, and color distance measurements. It is the preferred choice for demanding applications in labs or color development environments. learn more..

The core difference between a colorimeter and a spectrophotometer lies in their light measurement methods. A colorimeter measures color values based on the tristimulus method (e.g. LAB or RGB) and compares the sample to a reference. It's ideal for quick, repeatable measurements under consistent conditions – such as in production or incoming goods control.

Registrare i valori L*a*b del campione e il riferimento con uno spettrofotometro o un colorimetro calibrato. Calcolare la differenza di colore utilizzando ΔE. Più basso è il Delta E, più accurato è il risultato. Differenza di energia, ΔE < 1, is generally assumed to be invisible to the eye.


The LAB color space defines colors in a three-dimensional model: Lightness (L), red–green axis (a), and blue–yellow axis (b). It's a globally recognized standard supported by most modern color measuring devices. CIELAB is a standardized, device-independent system designed to map all visible colors that the human eye can perceive.

The LAB color space uses three values to define any color, each representing a specific dimension:


L (Lightness): Ranges from 0 to 100. It measures the brightness of the color, where 0 is pure black and 100 is pure white.
A (Red-Green Axis): Ranges from approximately -128 to +127. Positive values represent red tones, while negative values represent green tones.
B (Yellow-Blue Axis): Ranges from approximately -128 to +127. Positive values represent yellow tones, while negative values represent blue tones.
