TS8290 Spettrofotometro verticale portatile

Portable Sphere Vertical Spectrophotometer Device TS8290

The 3nh TS8290 spectrophotometer is a classic color measurement instrument renowned for its reliability and simplicity. It provides quantifiable spectral measurements of the reflectivity of objectsWhen strict inter-instrument delta E (ΔE) is required, benchtop spectrophotometers are an ideal choice. Threenh Technology's portable integrating sphere benchtop Spectrophotometer TS8290 enable precise color management and process control.


Key Highlights

  • Φ30mm measuring aperture

  • SCI+SCE rapid measurement

  • Dual 40 array sensor

  • Multiple color measurement spaces and observation light sources

  • Equipped with a 400 - 700nm full - waveband balanced LED and UV light source

  • 7-inch industrial-grade high-definition touch screen

TS8290 Spettrofotometro verticale portatile Istruzioni Manuale d'uso TS8290 Spettrofotometro verticale portatile Il PDF
Questo TS8290 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)


Qualità Made in China - L'unico produttore al mondo ad offrire una cella di misura sostituibile e pre-calibrata

TS8290 dispone di un'interfaccia user-friendly con controlli intuitivi, che consentono una facile operazione e un'efficiente analisi dei dati a colori diversi. Il suo design compatto e portatile aumenta la flessibilità nelle impostazioni di misura del colore, mentre la sua costruzione robusta garantisce durabilità in ambienti di fabbrica esigenti.

Lo spettrofotometro di banco portatile TS8290 è uno spettrofotometro sviluppato da 3nh utilizzando la propria tecnologia di base di spettroscopia. Utilizza un array di fotodiodi di silicio integrato (40 coppie di sensori a doppia fila) e una lavagna importata. Tiene conto anche della velocità di misurazione e della comodità di funzionamento. La struttura rotante e premente rende la prova più conveniente. La ripetibilità ΔE * ab dello spettrofotometro di banco portatile TS8290 è facilmente controllata entro 0,05 e l'errore tra strumenti ΔE * ab è controllato entro 0,15. La misurazione è accurata e può essere utilizzata per analisi e trasmissione accurate del colore in laboratorio.

TS8290 Applicazione dello spettrofotometro verticale da banco portatile

TS8290 dotato di sfera integrata che offre geometria d/8° (illuminazione/visualizzazione) - illumina lo stesso sfericamente per garantire un campo di illuminazione angolarmente uniforme. Lo spettrofotometro di banco portatile TS8290 è dotato di un'apertura di misura di Φ30mm, che è adatta per misurare campioni di grande area, soddisfando i requisiti di misurazione del colore precisa e controllo della qualità nella stampa e nella tintura di tessili e abbigliamento, elettronica plastica, ceramica e altre industrie; può essere utilizzato per la misurazione del campione fluorescente.

Caratteristiche dello spettrofotometro portatile TS8290


Struttura D/8 utilizzata a livello internazionale, compatibile con la misurazione SCI/SCE

Lo spettrofotometro di banco TS8290 adotta le condizioni di osservazione dell'illuminazione D/8 applicabili a livello internazionale, la tecnologia di sintesi SCI/SCE (compresa la riflessione speculare / non inclusa la riflessione speculare) e supporta la misurazione rapida simultanea SCI+SCE, il tempo di prova è di circa 3,2 secondi.

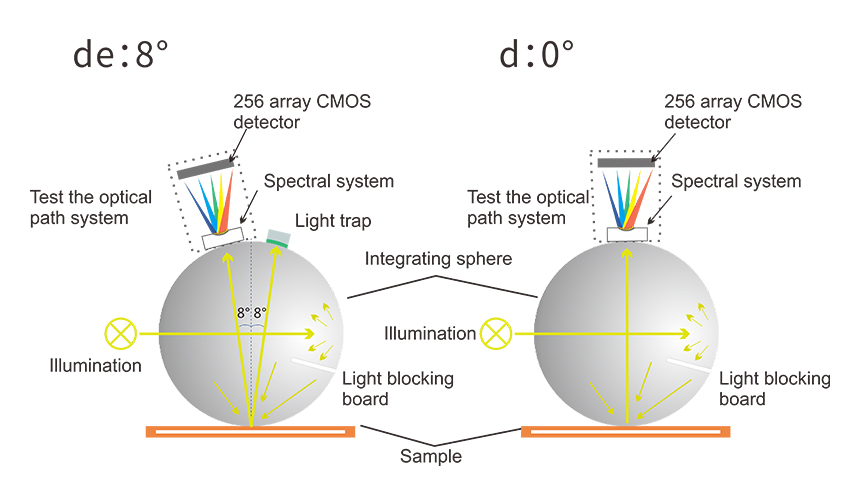

Comparison of Optical Geometric Structures between D8 and D0

Sensore a fotodiodi di silicio (doppio 40 array)

Sensore di array doppio 40 di area più grande, luce forte non saturerà, bassa sensibilità alla luce più alta e gamma di risposta spettrale più ampia, garantendo la velocità di misurazione, l'accuratezza, la stabilità e la coerenza dello strumento.

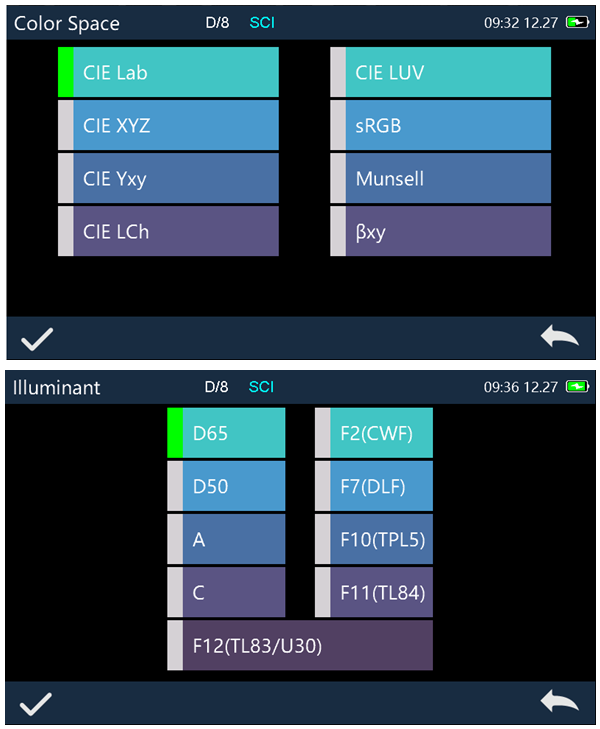

Spazi di misura dei colori multipli, fonti luminose di osservazione multiple

Lo spettrofotometro di banco TS8290 fornisce CIE LAB, XYZ, Yxy, LCh, CIE LUV, Musell, s-RGB, HunterLab, βxy, spazio di colore DIN Lab99, nonché fonti di luce di osservazione multiple D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4, F5, F6, F7 (DLF), F8, F9, F10 (TPL5), F11 (TL84), F12 (TL83 / U30), che possono soddisfare i requisiti speciali di misura in diverse condizioni di misura.

TS8290 fornisce una varietà di indici di colore e illuminanti di valutazione che sono conformi agli standard internazionali. Una varietà di fonti luminose e indicatori di misurazione degli indici di colore possono essere aggiunti in modo flessibile attraverso il terminale mobile o il programma terminale PC


Adottare una fonte di luce LED a spettro completo combinata e una fonte di luce UV

La sorgente di luce a LED bilanciata a banda completa garantisce una distribuzione spettrale sufficiente nella gamma di luce visibile, evita la mancanza di spettro di LED di luce bianca in specifiche bande di lunghezze d'onda e garantisce la velocità di misura dello strumento e l'accuratezza dei risultati di misura. Fonti di luce UV professionali garantiscono test UV più affidabili.

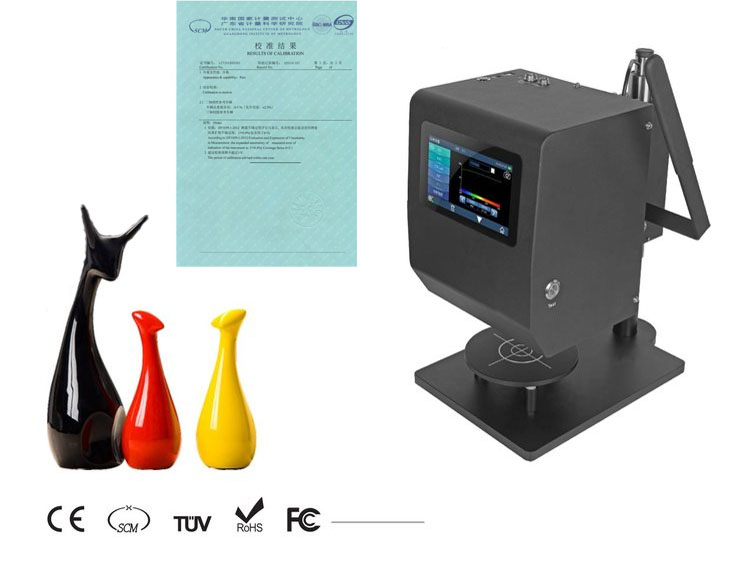

Relazione di verifica metrologica

Ogni spettrofotometro di banco TS8290 è stato verificato e testato, e lo strumento è verificato secondo gli standard di misura del dipartimento di verifica autorizzato in fabbrica e i dati di misura sono rintracciati all'Istituto Nazionale di Metrologia per garantire l'autorità dei dati di prova dello strumento.

ts8290 vertical device Metrological verification report

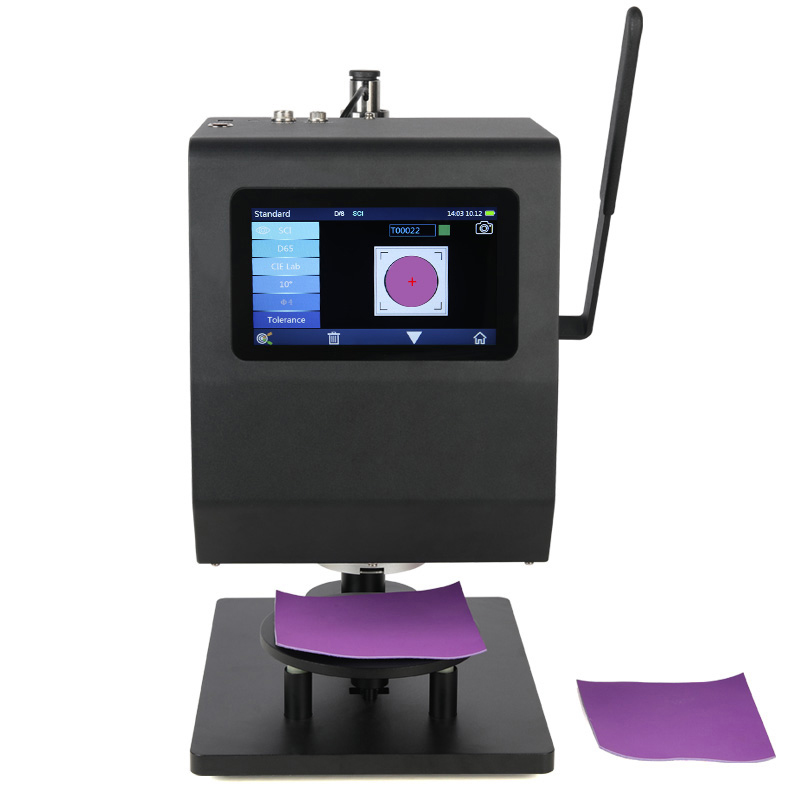

Localizzazione della fotocamera, può osservare chiaramente l'area misurata

Lo spettrofotometro da banco portatile TS8290 dispone di una fotocamera integrata per l'inquadratura e il posizionamento. Attraverso l'inquadratura in tempo reale della fotocamera, può determinare con precisione se la parte misurata dell'oggetto è il centro del bersaglio, il che migliora l'efficienza e l'accuratezza della misurazione.

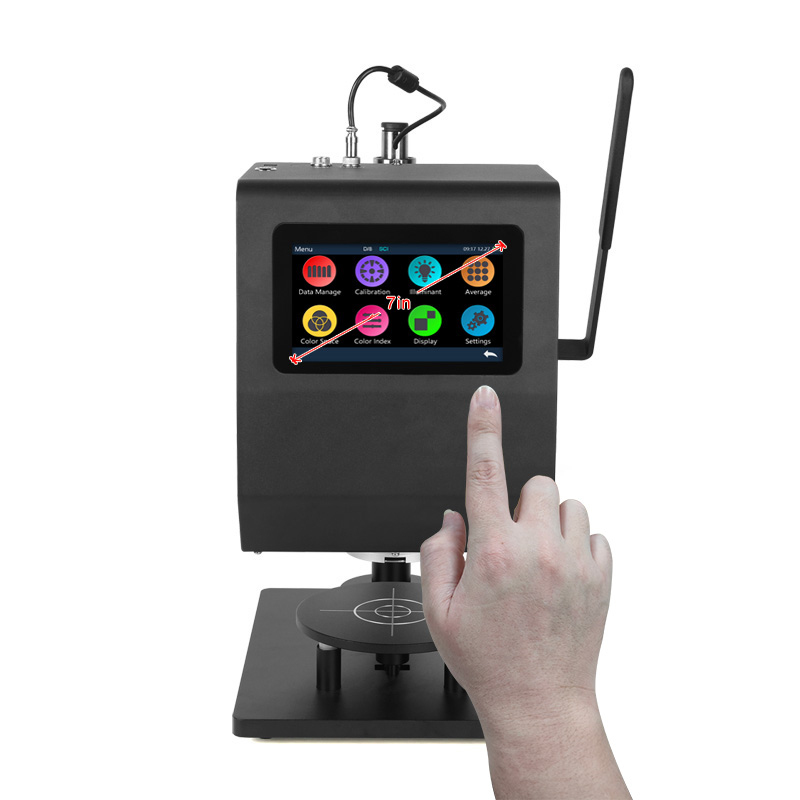

schermo touch ad alta definizione di qualità industriale, interfaccia utente facile da usare

Utilizzando uno schermo touch ad alta definizione da 7 pollici di qualità industriale, il controllo è liscio e l'interfaccia utente facile da usare rende l'operazione confortevole, conveniente e più facile da usare.

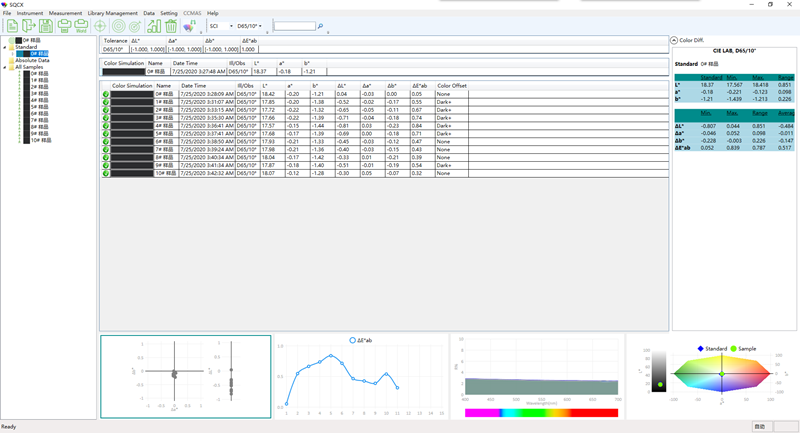

Software di gestione del colore

Il software di gestione della qualità SQCX abbinato allo spettrofotometro di banco TS8290 è adatto per il monitoraggio della qualità e la gestione dei dati del colore in vari settori industriali. Dati la gestione del colore dell'utente, confrontare le differenze di colore, generare report di test, fornire una varietà di dati di misurazione dello spazio colore e personalizzare la gestione del colore del cliente.



Gli spettrofotometri da banco a sfere integrati compatti affidabili e convenienti di Threenh Technology sono progettati per stabilire procedure di controllo del colore o migliorare i processi di controllo esistenti che attualmente si basano su dispositivi non spettrali o ispezioni visive per le decisioni di passaggio / fallimento. Questi strumenti semplificano il flusso di lavoro di misurazione del colore e possono essere utilizzati in combinazione con il software di abbinamento del colore o di controllo della qualità per creare soluzioni complete di misurazione del colore. TS8290 Dotato di tutti gli accessori per il suo normale funzionamento, ovvero maschere di area (SAV, LAV e USAV), piastrelle di taratura bianche, trappola nera, piastrelle verdi, cavo di alimentazione e cavo di comunicazione seriale.

Richiesta di informazioni aggiuntive spettrofotometro verticale portatile TS8290


Hai domande, consigli o informazioni puramente tecniche sul nostro spettrofotometro della serie TS? A tal fine, ti suggeriamo di compilare il modulo di contatto, dettagliando la tua richiesta nel campo "commenti". Tutti i nostri team di esperti di spettrofotometri sono a vostra disposizione per rispondere il più rapidamente possibile.


Technical Parameters Of TS8290 Portable Benchtop Spectrophotometer

ModelTS8290
Optical GeometryD/8 (diffuse illumination, 8° direction reception);
SCI/SCE measurement; include UV/exclude UV measurement;
Comply with standard CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO7724-1, ASTM E1164, DIN5033 Teil7
FeaturesΦ30mm measuring aperture, suitable for measuring large area samples;
Standard configuration of rotary pressing structure, more convenient for testing;
Accurate measurement, can be used for accurate analysis and transmission of laboratory colors;
It is used for accurate color measurement and quality control in textile and garment printing and dyeing, plastic electronics, ceramics and other industries; it can be used for fluorescent sample measurement.
Integrating Sphere SizeΦ152mm
Light SourceCombined full spectrum LED light source, UV light source
Spectrophotometric ModePlane Grating
SensorSilicon photodiode array (40 groups in dual rows)
Wavelength Range400~700nm
Wavelength Interval10nm
Semiband Width10nm
Measured Reflectance Range0-200%
Measuring ApertureΦ30mm/Φ25.4mm
Specular ComponentSimultaneously test SCI/SCE
Color SpaceCIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2)
Color Difference FormulaΔE*ab,ΔE*uv,ΔE*94 ,ΔE*cmc(2:1),ΔE*cmc(1:1) ,ΔE*00, DINΔE99, ΔE(Hunter)
Other Colorimetric IndexWI (ASTM E313, CIE/ISO, AATCC, Hunter),
YI (ASTM D1925, ASTM 313),
Metamerism index Mt,
Staining Fastness, Color Fastness, Color Strength, Opacity,
8° gloss, 555 color classification
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F5，F6,F7(DLF),F8,F9，F10(TPL5),F11(TL84),F12(TL83/U30)
Displayed DataSpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Simulation, Color Offset
Measuring TimeAbout 1.5s (Measure SCI & SCE about 3.2s)
RepeatabilityChromaticity value:MAV/SCI, within ΔE*ab 0.05 (After the instrument is warmed up and calibrated, measure the average value of the whiteboard 30 times at an interval of 5s)
Inter-instrument ErrorMAV/SCI, Within ΔE*ab 0.15(Measured average value of 12 tiles of BCRA series Ⅱ)
Measurement methodSingle measurement, average measurement (2~99 times)
LocatingCamera lpcating
DimensionL*W*H=425X250X470mm
WeightApprox. 18kg
PowerAC 24V, 3A Power adapter power supply
Illuminant Life Span5 years, more than 3 million times measurements
Display7-inch TFT color LCD, Capacitive Touch Screen
Data PortUSB, Bluetooth®5.0, Trigger switch interface
Data StorageStandard 1000 Pcs, Sample 30000 Pcs(SCI/SCE counts as one piece of data)
LanguageSimplified Chinese, Traditional Chinese, English
Operating Environment0~40℃, 0~85%RH (no condensation), altitude: less than 2000m
Storage Environment-20~50℃, 0~85%RH (no condensation)
Standard AccessoryPower adapter, data cable, manual, quality management software (download from official website), calibration box, measuring aperture, rotating bracket
Optional AccessoryMini printer, Foot switch
NotesThe specifications are subject to change without notice.


I nostri stimati clienti

  • Clienti gsk logo
  • bridgestone cliente 3nh
  • cliente swaraj
  • laminato del secolo del cliente
  • logo cubico del cliente
  • 3NH atlante dei clienti
  • logo del partner vishay
  • logo del cliente testeo

FAQ su TS8290 Spettrofotometri da banco

Nella maggior parte del tempo, abbiamo lo stock dello spettrofotometro in fabbrica. Generalmente è 1-3 giorni lavorativi dopo il pagamento confermato. Dopo aver spedito, ti invieremo via email il numero di tracciamento. Puoi controllare lo stato di spedizione del tuo ordine sul sito web. Se avete bisogno urgente, possiamo considerare di fare un accordo speciale per voi.

When detecting color differences, the first factors to consider when selecting a light source include its stability, directionality, lifespan, and the effectiveness of the ultimately obtained spectral curve. The illuminant of a colorimeter is a fixed bulb, such as a tungsten lamp，LED light or a long-life xenon lamp. However, for the same color sample, the results displayed by the instrument vary under different light sources. This is because different light sources cause different absorption and reflection of light on the sample, leading to differences in how both the human eye and the instrument perceive the color.

In general, the D65 light source is used in the application of coil steel inks for construction. The D65 light source is equivalent to average daylight. Most coil steel inks for construction are used outdoors, and sunlight is regarded as the standard light source in outdoor environments. For household appliance coil steel inks, due to their usage characteristics, they are mostly used indoors. Therefore, the A standard light source is adopted for color measurement of samples based on indoor lighting conditions. The A light source is a carefully specified tungsten light source. Other light sources, such as fluorescent light sources, can be used in many types of applications. For example, some textile factories use fluorescent light sources. Therefore, a reasonable light source should be selected as the mutually recognized measurement method based on actual usage conditions and user requirements. Once agreed upon by both parties, color measurement must be conducted under the same conditions. This helps reduce unnecessary systematic errors and human errors, achieving the optimal consistency in color measurement.

The 3nh high-precision spectrophotometric colorimeter adopts a combined LED light source with long lifespan and low power consumption, which includes UV (ultraviolet) and UV-excluded options. This design can meet the color difference detection needs of different users and supports the selection of multiple light source modes.

Sempre un campione di pre-produzione prima della produzione di massa; Sempre ispezione finale prima della spedizione;

Tecnologia di Threenh con eccellente servizio dopo la vendita, Generalmente, la nostra garanzia dello strumento dello spettrofotometro è di un anno (periodo di supporto aggiuntivo di 3 anni). All'interno del periodo di garanzia, possiamo offrire supporto tecnico e parti a parti cambiano, necessariamente, i nostri ingegneri possono andare al vostro posto per un migliore supporto. Il nostro strumento ha Dipartimento post-vendita professionale, se avete qualsiasi problema tecnico o domanda con le nostre merci benvenuto a contattarci.

Richiesta - preventivo - comunicazione - conferma dell'ordine - pagamento del deposito - produzione - prova e depurazione - pagamento del saldo - imballaggio - consegna - ricevimento del cliente - dopo il servizio.
