8 angolo colore spettrofotometro MS3008

Precision, Ease of use and Mobility MS3008

The New MS3008 Multi-angle Spectrophotometer brings the latest technology in spectros to the workshops, adopts Industrial-grade MCU with 8 measuring angles, which can provide accurate and consistent color measurement for metalllics, pearlescents and other complex special effect finished products. It is mainly used to measure the color difference of surface paint affected by different viewing angles and conditions. Optimize color accuracy with Multi-angle spectrophotometers and a comprehensive management platform for precise, reliable results.


Key Highlights

  • 8 measurement angles

  • 3.5-inch LCD Capacitive Touch Screen

  • 256 Image Element Double Array CMOS Image Sensor

  • Full spectrum LED light source

  • Excellent agreement between instruments ΔE*<0.18

  • Φ12mm Measuring Aperture

  • With Threenh QC measurement and analysis software

8 angolo colore spettrofotometro MS3008 Istruzioni Manuale d'uso 8 angolo colore spettrofotometro MS3008 Il PDF
Questo MS3008 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

Tecnologia di abbinamento dei colori coerente e affidabile


Questo dispositivo di terza generazione fornisce misurazioni di colore ad alta precisione garantite per fornire maggiore fiducia nella valutazione della corrispondenza e nelle informazioni sull'effetto sulla superficie. MS3008 Spettrofotometro a colori multi-angolo adotta MCU di grado industriale con 8 angoli di misura, che può fornire una misurazione del colore precisa e coerente per metallici, perli e altri prodotti finiti ad effetto speciale complessi. Il sistema operativo fluido e le prestazioni superiori del sistema ottico consentono allo spettrometro multiangolare MS3008 di fornire ripetibilità e riproducibilità della misurazione di Grado di scintilla (SG), Grossezza diffusa (DC) e Variazione di colore (CV).

3nh spettrofotometro multiangolo MS3008 è utilizzato per misurare la differenza di colore per la vernice superficiale che è influenzata da diversi angoli di visione e condizioni di visione. Non solo può misurare la differenza di colore multi-angolare, ma anche misurare e caratterizzare finiture speciali attraverso 8 angoli di misura. Anche in superficie curva, ha anche alta precisione e stabilità di misurazione. Come spettrofotometro sferico preciso e compatto per misurare con precisione il colore delle superfici delle auto in qualsiasi momento e in qualsiasi luogo.

Caratteristiche tecniche

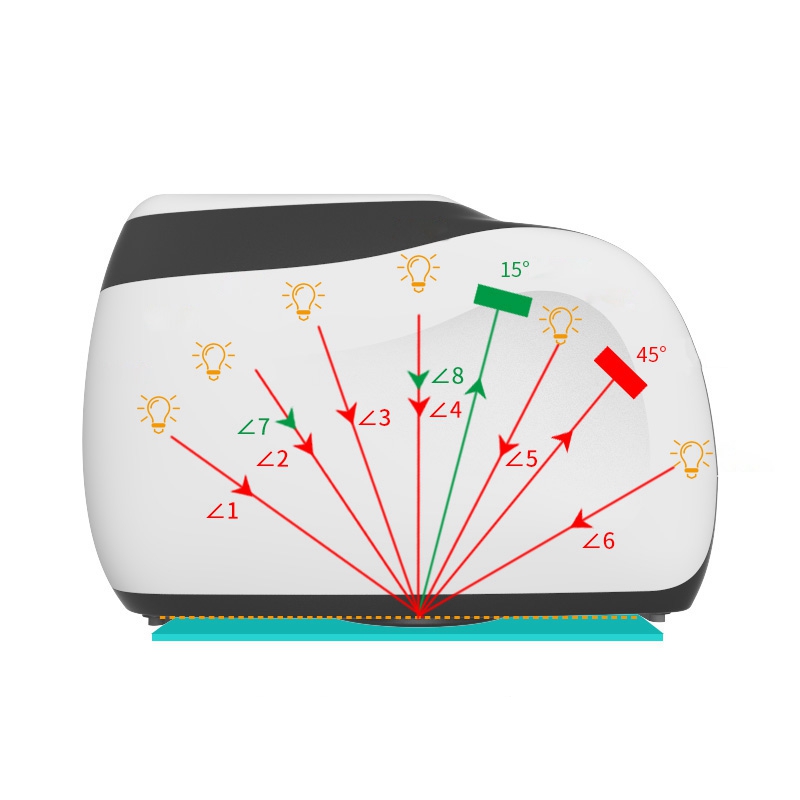

Misurazione multiangolare

Adottare 6 fonti di illuminazione, 2 ricevitori per misurare 8 angoli di misura allo stesso tempo

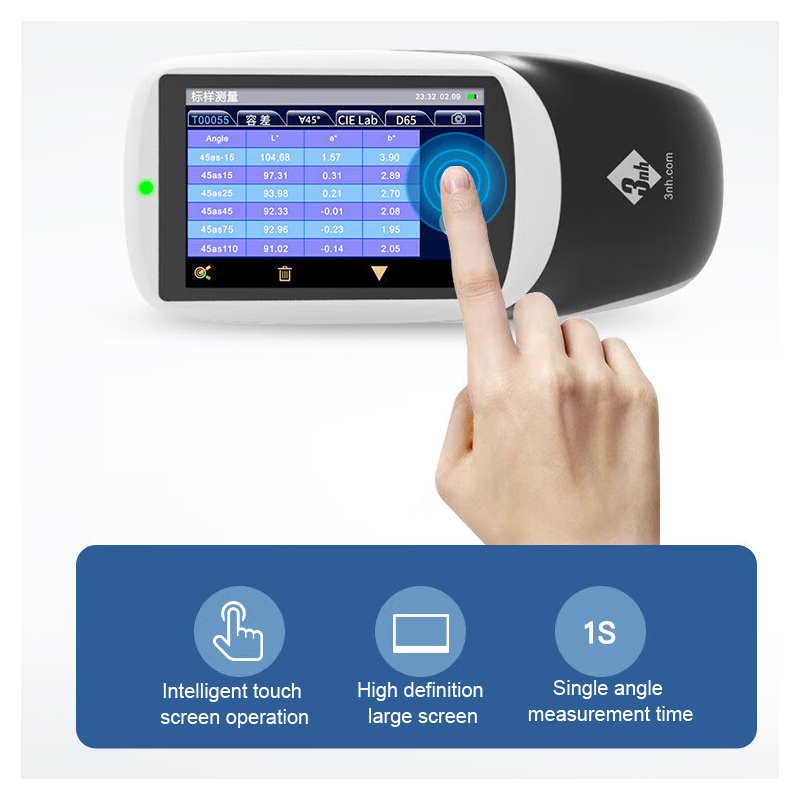

industrial grade hd touch screen ms3008

Display più intuitivo

Lo schermo touch può visualizzare tutti i risultati di misurazione dell'angolo, una vista più intuitiva dei dati completi.

Funzione di discriminazione della misurazione dell'effetto


Distinguire rapidamente il campione Grado di scintilla (SG), Grossezza diffusa (DC) e Variazione di colore (CV), ispezione di qualità semplice ed efficace.

Implementare un'ispezione di qualità semplice ed efficace sull'intensità del scintillo, l'intensità della scintilla del colore e la dimensione delle particelle dei colori metallici, dei colori perlani e di altri colori ad effetti speciali.

Contattati con un esperto di colori ora!

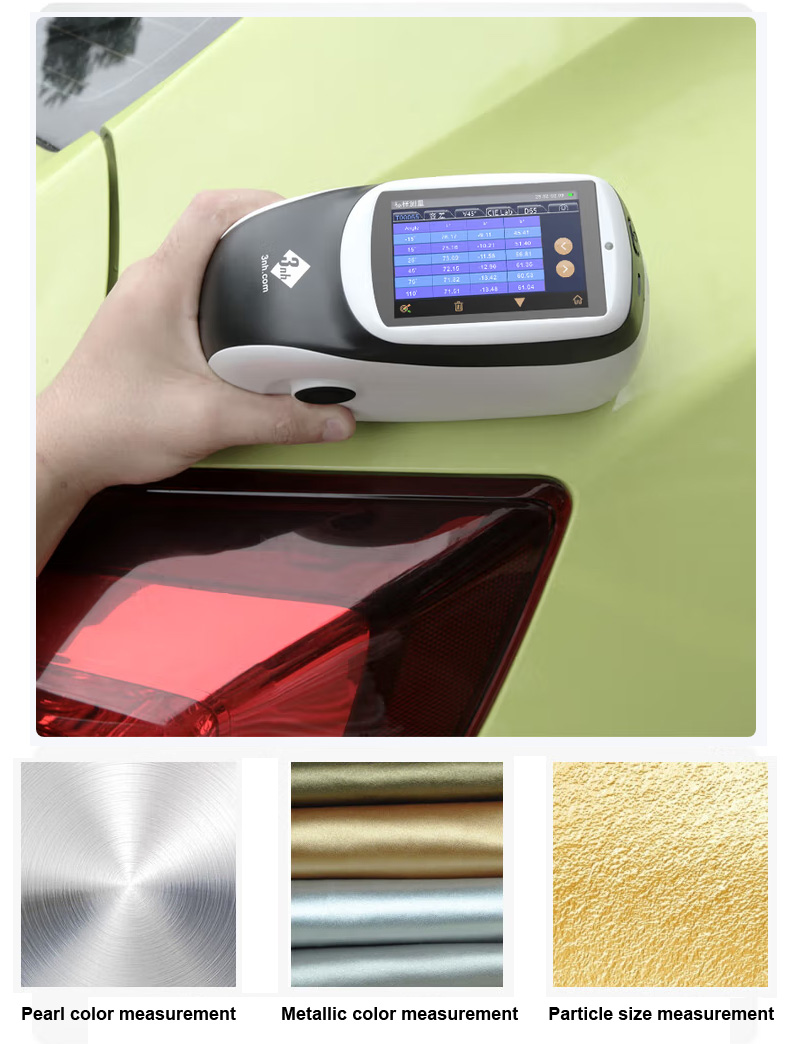

3NH Special surface effect color measurement MS3008



Sensore di immagine CMOS a doppio array con 256 elementi di immagine

La risoluzione ottica più elevata garantisce la velocità di misura, l'accuratezza, la stabilità e la coerenza dello strumento. La tecnologia di base la rende la stessa piattaforma con standard internazionali e completa compatibilità.



Adotta sorgente luminosa a LED a spettro completo con miglioramento blu

La sorgente di luce a LED a spettro completo con potenziamento blu garantisce una distribuzione spettrale sufficiente nella gamma di luce visibile, evita la perdita spettrale di LED in una banda specifica e garantisce l'accuratezza dei risultati di misurazione dello strumento e la manutenzione a basso costo.



Tecnologia spettrofotometrica a retiglia concava

Utilizzando la tecnologia spettrofotometrica a retiglia concava, con una risoluzione più alta, rende la misurazione del colore più precisa.




Tavola bianca di qualità professionale

Piano bianco di qualità professionale, alta durezza nella superficie, prestazioni ottiche stabili






Qualità superiore

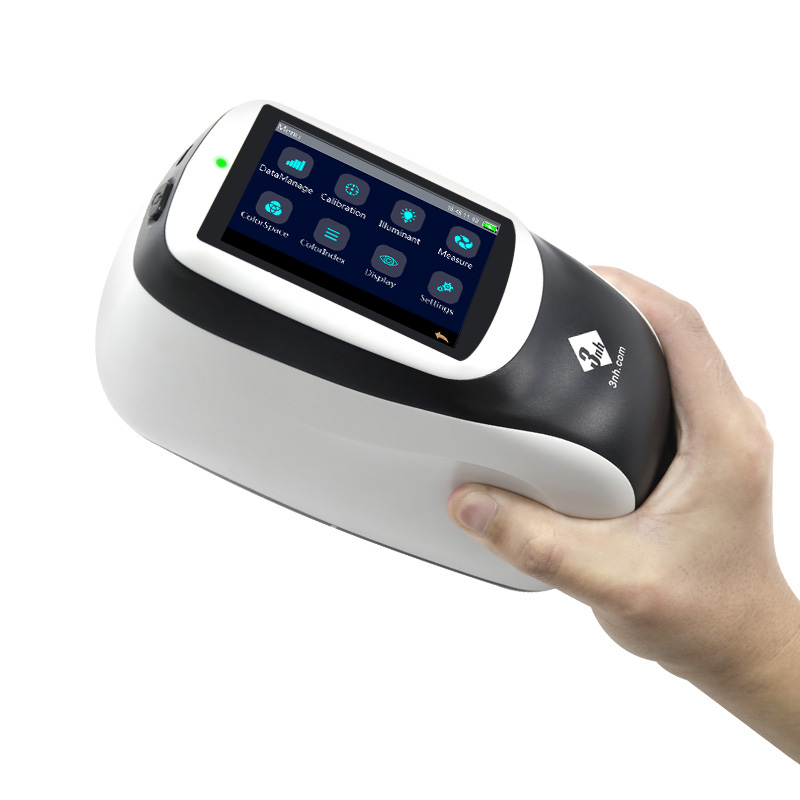

MCU di elaborazione in tempo reale di grado industriale, trasferimento Bluetooth 5.0 più stabile e affidabile.


Ergonomia Design di aspetto novello e alla moda

Il design dell'aspetto dello strumento è facile da usare e la posizione di tenuta della mano e il pulsante di misura sono ben progettati, che possono soddisfare diverse abitudini di tenuta, superficie liscia e fine, dal processo di trattamento dell'aspetto ad alta precisione.


Anteprima della fotocamera a colori, può osservare chiaramente l'area misurata

Posizionamento della fotocamera a colori integrato, può giudicare con precisione la posizione misurata dell'oggetto e migliorare l'efficienza e l'accuratezza della misurazione.




Spazio di misura del colore multiplo, fonti luminose di osservazione multiple

Offerta CIE LAB, XYZ, Yxy, LCh, β XY, spazio di colore DIN Lab99, e D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 e F5, F6 e F7 (DLF), F8, F9, F10 (TPL5) e F11 (TL84), F12 (TL83 / U30) Una varietà di sorgente luminosa, che può soddisfare la richiesta speciale di misurazione in diverse condizioni di misurazione.




Analizza facilmente i dati

Lo schermo può visualizzare intuitivamente lo spettro / i dati, il valore della cromaticità del campione, il valore / la figura della differenza di colore, i risultati di passaggio / fallimento, la simulazione del colore, il valore dell'effetto del campione, il valore della differenza di effetto e altri dati, convenienti da visualizzare, migliorando anche notevolmente l'efficienza del lavoro dell'utente.




MS3008 Technical parameters


ModelMS3008
Measurement Geometry8 measurement angles (6 illumination sources, 2 receivers)
Measure Angle45° Receiver：
45as-15°,45as15°,45as25°, 45as45°,45as75°,45as110°
15°Receiver：
15as-45°,15as-15°
Conform to the standards：ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4
SAE J 1545
ApplicationProvide accurate and consistent color measurement for metallic, pearlescent and other complex special effect color products
Light SourceFull spectrum LED light source with blue enhancement
Lamp Life5 years, 3 million times measurements
Spectrophotometric ModeConcave Grating
Sensor256 Image Element Double Array CMOS Image Sensor
Wavelength Range400nm-700nm
Wavelength Interval10nm
Measurement Range0~600%
Semiband Width10nm
Measuring ApertureIllumination size Φ23mm / Measuring spot 9X12mm (Customized: Illumination size Φ10mm / Measuring spot 6X8mm)
Color SpaceCIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99
Color Difference FormulaΔE*ab,ΔE*94,ΔE*cmc(2:1), ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE DIN6175,color difference formulas of multiple car brands
Other Colorimetric IndexFlop Index
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75, F1,F2(CWF),F3,F4,F5,F6 ,F7(DLF),F8,F9,F10(TPL5), F11(TL84),F12(TL83/U30)
DisplaySpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset, Color simulation, Sample effect value, Effect difference value
Measuring Time(not including the effective color measuring time)
RepeatabilitySpectral reflectance: Standard deviation within 0.08%
Chromaticity value: ΔE*ab 0.03 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
ReproducibilityΔE*<0.10,avg on the gray tile of BCRA tile set
ΔE*<0.25,avg on the color BCRA tile set
Inter-instrument Error0.18ΔE*00(avg on reference Series II BCRA tile set)
Effect ParametersSparkle Grade(SG),Diffuse coarseness(DC) and Color Variation(CV)
Effect Measurement6 angles Sparkle Grade(SG),Color Variation(CV):15as-45°,15as-30°,15as-15°,15as15°,15as45°,15as80°
15d Diffuse coarseness(DC)


Effect RepeatabilitySparkle Grade(SG) Short-term repeatability: 0.12% (10 times standard deviations) (When a color plate is measured 10 times at 10 second intervals after white calibration)
Diffuse coarseness(DC) Short-term repeatability:e0.09% (10 times standard deviations) (When a color plate is measured 10 times at 10 second intervals after white calibration)
Effect ReproducibilitySparkle Grade(SG) Reproducibility: 1.9% (10 times standard deviations)
(avg on reference Series II BCRA tile set)
Diffuse coarseness(DC) Reproducibility: 1.4% (10 times standard deviations)(avg on reference Series II BCRA tile set)
Trigger modeButton trigger, software trigger
Measuring ModeSingle measurement, average measurement (1-99), continuous measurement (1-99)
Locating ModeColor camera preview
DimensionL*W*H=195X83X128mm
WeightAbout 1Kg
Powerlithium-ion battery, 3.7V,5000mAh, Continuous test 6000 times within 8 hours of full charge
Display3.5-inch TFT color LCD, Capacitive Touch Screen
InterfaceUSB, Bluetooth 5.0
Data Storage1000 pcs Standards,4000 pcs Samples
LanguageSimplified Chinese, Traditional Chinese, English
Operating Environment10℃ to 50℃, humidity does not exceed 85%, no condensation
Storage Environment-20℃ to 50℃, humidity does not exceed 85%, no condensation
CalibrationBuilt-in white board parameters, external white board, black light trap, color board
Calibration Interval4 hours,8 hours,24 hours,Startup calibration
Standard accessoriesPower Adapter, USB Cable, User Guide,PC Software(download from the official website), Calibration Board, black light trap,Protective cap, wristband
Optional AccessoryMicro-printer
NotesTechnical parameters are for reference only, subject to actual sales products.


I nostri stimati clienti

  • industrie belrise
  • facile
  • Suzuki
  • valeo
  • Lear
  • astemo
  • clienti adienti
  • yazaki

FAQ su MS3008 Multi-angle spectrophotometer

If there is uneven lighting, color shifts, and the light is not as bright as it was before, your lamps might have to be replaced. Recent light boxes used with Pantone, as well as Datacolor LightBooths, have usage timers that tell how long before a lamp needs to be replaced.


Measurement Accuracy (dE/ΔE): The smaller the value, the higher the match between the color measured by the colorimeter instrument and human visual perception. Generally, dE < 1.0 is regarded as the industrial passing line, while dE < 0.5 falls into the high-precision level.

Measurement Structure: D/8 (integrating sphere structure) is the universal standard, which includes two modes: SCI (Specular Component Included, with specular reflection light) and SCE (Specular Component Excluded, excluding specular reflection light). 45/0 (ring illumination) simulates the human eye's viewing angle and is more suitable for judging reflective materials.

Repeatability: It refers to the difference in color results when measuring the same point multiple times. The equipment can achieve ΔE < 0.08, ensuring highly reliable measurement results.

Illumination Source and Viewing Angle: It is recommended to choose the combination of CIE standard light source D65 (simulating daylight) and a 10° viewing angle.

Application Scenario Requirements: It is necessary to clarify the purchase purpose (quality inspection? R&D? material evaluation?) and the usage environment (laboratory, workshop or field work?).


Once ignited, the gauge will select the correct substrate mode. The probe should be placed flat on the coated surface. The thickness of the coating will show on the screen. Measurements should be taken on different areas of the surface to ensure accuracy.


Sì, possiamo offrire la certificazione di qualità rilasciata dal nostro laboratorio gratuitamente, o rilasciata da organizzazioni internazionali di ispezione di terze parti a pagamento, contattaci per conferma.

Un colorimetro è un metodo rapido ed economico per misurare il colore e controllare il colore in un materiale o una soluzione. Viene utilizzato per mantenere la coerenza del colore durante la produzione e per controllare la concentrazione chimica. Esso aiuta anche con il controllo di qualità di laboratori, alimenti, tessili e prodotti farmaceutici.


To keep a neutral background, helping to reduce color distortion and bias.
