TS7020 Spettrocolorometro portatile

Quick Color Comparisons Spectrocolorimeter TS7020

The TS7020 Portable Spectrocolorimeter is a compact, handheld color measurement device designed to provide stable color comparisons for materials and products wherever color control is important. Lightweight and portable, handheld TS7020 Spectrocolorimeter offer the convenience of bringing the device to the sample


Key Highlights

  • CMOS dual-beam splitting sensor

  • Standard spaces like CIE LAB, XYZ, and s-RGB

  • D/8 optical geometry (SCI/SCE)

  • Two measurement apertures (φ8mm and φ4mm)

  • 400 - 700 nm full - waveband balanced LED light source

  • 2.8-inch TFT touchscreen ensures intuitive operation

  • Good repeatability (ΔEab ≤0.10) and inter-instrument agreement (ΔEab ≤0.3)

  • Suitable for quality control in industries like paints, plastics, and textiles

TS7020 Spettrocolorometro portatile Istruzioni Manuale d'uso TS7020 Spettrocolorometro portatile Il PDF
Questo TS7020 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

TS7020 è un nuovo spettrocolorimetro portatile con tecnologia di ricerca e sviluppo di base 3nh. È il colorimetro di alto livello in architettura spettrale. Oltre a garantire accurato ΔE relativo allo stesso tempo, è anche per garantire l'accuratezza del valore assoluto di L, A e B per un lungo periodo di tempo. E può passare gli standard internazionali e gli standard nazionali di taratura in qualsiasi momento ovunque. Utilizzando sensori integrati in matrice di fotodiodi di silicio (gruppo a doppia fila 24), lavagna importata, la ripetibilità ΔE * ab è facilmente controllata entro 0,08. La velocità di misurazione e la comodità dell'operazione lo rendono facile da usare. Lo spettrocolorimetro TS7020 può giudicare rapidamente la misurazione della differenza di colore quando si connette al software PC o meno. Con funzioni potenti e apertura di 8 mm, soddisfa la produzione industriale e l'ispezione di qualità del controllo accurato della differenza di colore come elettronica di plastica, vernice e inchiostro, stampa e tintura tessile, stampa, industria della ceramica ecc.

TS7020 Adatto per varie industrie

Con apertura da 8 mm, lo spettoclorimetro TS7020 è ampiamente adatto per la produzione industriale e l'ispezione di qualità del controllo accurato della differenza di colore come elettronica in plastica, vernice e inchiostro, stampa e tintura tessile, stampa, industria ceramica ecc.

TS7020 Suitable for various industries, color management and quality control

Vantaggi tecnici TS7020

1.Adopt fullwaveband bilanciata sorgente di luce a LED

La fonte di luce a LED bilanciata a banda d'onda completa garantisce una distribuzione spettrale sufficiente nella gamma di luce visibile, evita la perdita spettrale di LED bianchi in una banda d'onda specifica e garantisce la velocità di misurazione e l'accuratezza dei risultati di misurazione.

2. Sensore di matrice di fotodiodi di silicio (24groups con doppie righe)

Il sensore dual-24 array con area più grande ha una luce forte ma non satura, una maggiore sensibilità a bassa luce e una gamma di risposta spettrale più ampia, che garantisce la velocità di misurazione, l'accuratezza, la stabilità e la coerenza dello strumento.

3. progettazione ergonomica e facile dispositivo di misura

Lo spettrocolorimetro TS7020 ha una forma bella e liscia e una presa confortevole, in linea con il design della struttura della meccanica umana, adatta al palmo per la prova continua, in modo da poterlo usare rapidamente e facilmente. Viene aggiunto un dispositivo di misurazione automatico, portatile, veloce e facile da misurare.

4. Certificato di calibrazione

Ogni spettrocolorimetro TS7020 è stato verificato e testato. Dopo aver lasciato la fabbrica, ogni strumento viene verificato secondo gli standard di misura dei dipartimenti di verifica autorizzati e i dati di misura sono rintracciabili all'Istituto Metrotecnico Nazionale per garantire l'autorità dei dati di prova dello strumento.

TS7020 Measurement Verification Report CALIBRATION CERTIFICATE

5. Tecnologia di calibrazione in tempo reale ETC

Lo spettrofotometro TS7020 adotta una tavola bianca standard importata, che è resistente all'infiltrazione del giallo e dello sporco e può essere cancellata, garantendo l'accuratezza a lungo termine dello strumento. Viene utilizzata anche un'innovativa tecnica di calibrazione in tempo reale ETC, con una tavola bianca standard integrata nel sistema ottico, che è affidabilmente accurata e ripetibile per ogni test.

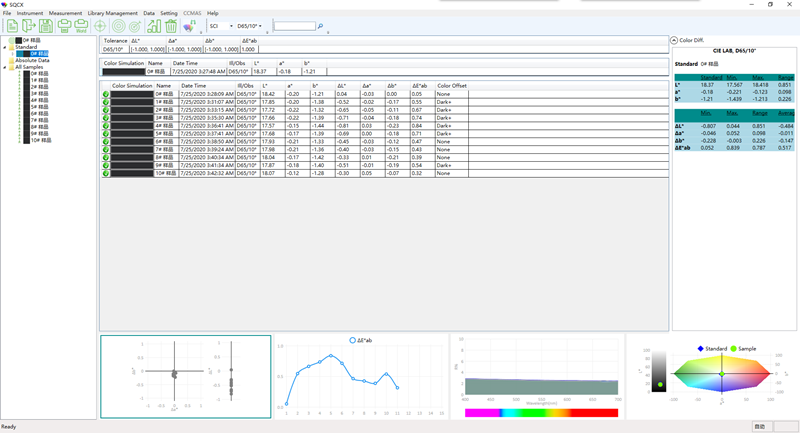

6. Software di gestione del colore

Il software di gestione della qualità SQCX con spettrocolorimetro TS7020 è adatto per il monitoraggio della qualità e la gestione dei dati del colore in vari settori industriali. Dati la gestione del colore dell'utente, confrontare le differenze di colore, generare rapporti di prova, fornire dati di misurazione dello spazio colore multiplo e personalizzare la gestione del colore del cliente.

SQCT

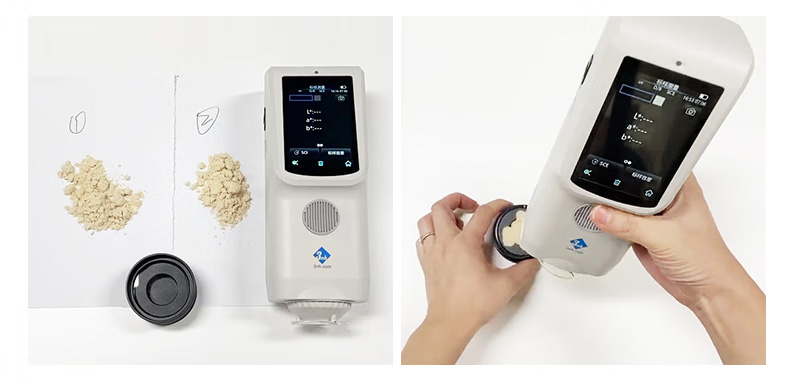

7. Cassa di misura del colore della polvere

TS7020 powder color measurement case

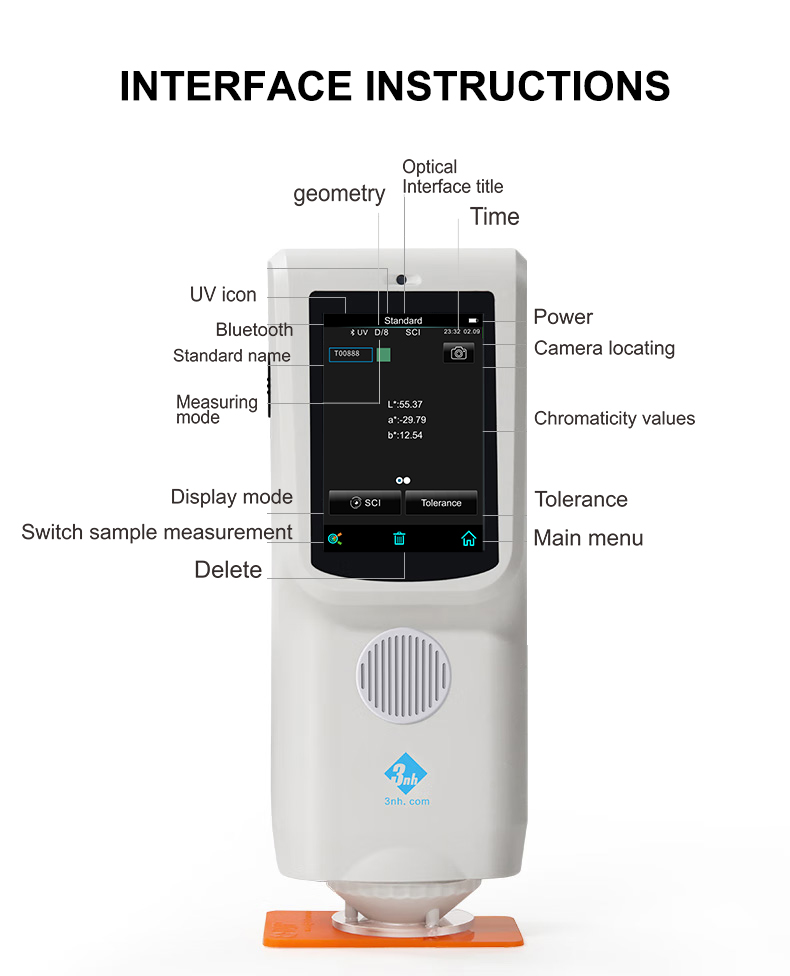

TS7020 instrument interface instructions Diagram




Technical Specification



ModelTS7020
Optical GeometryD/8(diffused illumination, 8-degree viewing angle)
SCI Mode

CharacteristicΦ8mm apertures, Used for accurate color measurement and quality control in plastic electronics, paint and ink, textile and garment printing and dyeing, printing, ceramics and other industries
Integrating Sphere SizeΦ40mm
Light SourceCombined full spectrum LED light source
Spectrophotometric ModeFlat Grating
SensoSilicon photodiode array (double row 24 groups)
Wavelength Range400～700nm
Wavelength Interval/
Semiband Width10nm
Measured Reflectance RangeL:0~100; reflectivity:The reflectivity can be measured at 3 specific wavelengths specified by the user (default: 440nm, 550nm, 600nm)
Measuring ApertureΦ8mm
Specular ComponentSCI
Color SpaceCIE LAB,XYZ,Yxy,LCh
Color Difference FormulaΔE*ab,ΔE*00
Other Colorimetric Index/
Observer Angle10°
IlluminantD65,A,F2(CWF)
Displayed DataReflectivity (the user specifies the reflectivity at 3 specific wavelengths), Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Simulation, Color Offset
Displayed AccuracyDisplay 0.1, storage 0.01
Measuring TimeAbout 1.5s
RepeatabilityChromaticity value: MAV/SCI, within ΔE*ab 0.08 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
Inter-instrument ErrorMAV/SCI, Within ΔE*ab 0.4
(Average for 12 BCRA Series II color tiles)
Measurement ModeSingle Measurement, Average Measurement(2-99times)
Locating MethodStabilizer cross position
DimensionL*W*H=81X71X214mm
WeightAbout 460g
BatteryLi-ion battery, 6000 measurements within 8 hours
Illuminant Life Span5 years, more than 3 million times measurements
Display3.5-inch TFT color LCD, Capacitive Touch Screen
Data PortUSB
Data StorageStandard 500 Pcs, Sample 10000 Pcs
LanguageSimplified Chinese, English, Traditional Chinese
Operating Environment0~40℃, 0~85%RH (no condensing), Altitude < 2000m
Storage Environment-20~50℃, 0~85%RH (no condensing)
Standard AccessoryPower Adapter, USB Cable, User Guide, PC Software(Download from office website), White and Black Calibration Cavity, Protective Cover, Wrist strap, 8mm flat aperture
Optional AccessoryUSB Micro Printer, Powder Test Box
NotesTechnical parameters are onlyfor reference, subject to the actual sale of the product


I nostri stimati clienti

  • Lubrizolo
  • Università della Regina
  • Azienda plastica BASF
  • DTU Technical Danimarca Università
  • Università di Griffith
  • Università del Mississippi
  • Università del Mississippi
  • Acros Pvt plastica

FAQ su TS7020 Spectrocolorimeter

Un colorimetro è utilizzato per misurare l'intensità del colore di una soluzione misurando la sua assorbinza a lunghezze d'onda selezionate di luce. È ampiamente applicato in chimica, alimentari, farmaceutici e controllo di qualità per determinare la concentrazione, tracciare i cambiamenti di colore o l'uniformità del prodotto.


L'equazione più importante è A = 2εcl, dove A è l'assorbinza, 2 è una costante, ε è l'assorbibilità molare (L/mol cm), c è la concentrazione (molL-11), e l è la lunghezza del percorso (cm). Questo può essere utilizzato per relazionare l'assorbenza alla concentrazione, consentendo la quantificazione attraverso test colorimetrici.


Un calorimetro è utilizzato per misurare il calore guadagnato o perso durante una reazione chimica o fisica. Un campione viene prelevato in un contenitore isolato e viene misurato un cambiamento di temperatura. Questo aiuta a calcolare le alterazioni nell'energia con l'equazione Q = mcΔT, dove Q è calore.


Un colorimetro invia la luce attraverso una soluzione e misura la quantità assorbita. Calcola l'assorbinza confrontando l'intensità della luce prima e dopo il passaggio. Maggiore è la concentrazione del colore, maggiore è l'assorbimento della luce. È inoltre possibile quantificare il colore della soluzione.


In industrial production and quality control, color consistency is one of the core elements determining product quality. Whether it is the metallic paint for automobile coating, the dyeing effect of textile fabrics, or the ink matching in packaging and printing, subtle color deviations may lead to cost waste or damage to brand image.

The LAB color space defines colors with a three-dimensional model:

  1. Lightness (L): It indicates the lightness or darkness of a color, ranging from 0 (pure black) to 100 (pure white).

  2. Hue and Saturation (a and b):

    • The a-axis represents the red-green tendency, with positive values leaning towards red and negative values leaning towards green;

    • The b-axis represents the yellow-blue tendency, with positive values leaning towards yellow and negative values leaning towards blue.

It is a globally recognized standard and supported by most modern color measurement equipment. Color is quantitatively analyzed by measuring Lab values with instruments.
