Spettrodensimetro YD5050

Ink & Pigment Optimize Formulations with Precise Density Data

Lab-Grade Accuracy, Industrial-Strength Reliability, 3nh YD5050 Grating Spectrophotometer Densitometer with 45/0(45 ring-shaped illumination, 0 degree viewing angle), comply to standard ISO 5-4,CIE No.15. It is suitable for using in ink printing, in Film Processing, Textile Printing and Dyeing, Plastic Electronics and Other Industries for Color Measurement and Quality Control.


Key Highlights

  • 45/0 geometrical optics structure, comply with CIE

  • Reflectance spectrum, CMYK density and Lab

  • 3.5-inch TFT true-color screen, capacitive touch screen, concave grating

  • Ergonomic structure design

  • Φ2/4/8mm Optional apertures

  • Pinting plants process control and quality control

Spettrodensimetro YD5050 Istruzioni Manuale d'uso Spettrodensimetro YD5050 Il PDF
Questo YD5050 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

3nh ha lanciato il nuovo modello YD5050 Grating Spectrophotometer Densitometer con 45/0 (illuminazione a forma di anello 45, angolo di visione di 0 gradi), conforme alla norma ISO 5-4, CIE No.15. È adatto per l'uso nella stampa all'inchiostro, nella lavorazione della pellicola, nella stampa tessile e nella tintura, nell'elettronica della plastica e in altre industrie per la misurazione del colore e il controllo della qualità; particolarmente adatto per la misurazione e il controllo di qualità della densità ottica e dell'ingrandimento dei punti nella stampa a inchiostro.
YD5050_spectrodensitometer

Sotto l'illuminazione ottica geometrica 45/0 e le condizioni di prova di M O, M 1, M 2, M 3 stipulate dalla norma ISO 13655, lo strumento può misurare con precisione i dati di riflessione dei campioni. Sotto più spazi di colore, può misurare con precisione vari indici di densità di stampa, formule di differenza di colore e indici di colore e può soddisfare i test regolari dell'utente di vari parametri.

Caratteristiche del prodotto

1. Struttura ottica geometrica 45/0, conformarsi a CIE, le condizioni di prova di MO, M1, M2, M3 stipulate dallo standard ISO 13655, può misurare con precisione la densità di stampa varia, il tasso di sovrastampa e altri parametri di stampa.

2. misurare con precisione lo spettro di riflessione, la densità CMYK e il valore di laboratorio del campione;

3. hardware elettronico ad alta configurazione: schermo a colori veri TFT da 3,5 pollici, schermo tattile capacitivo, retiglia concava, sensore di immagine CMOS a doppio array da 256 pixel, ecc.;

4. combinazione perfetta del bellissimo aspetto e del design della struttura ergonomica;

5. Aperture facoltative: Φ2/4/8mm, adattarsi a più campioni;

6. spazio di stoccaggio di grande capacità, oltre 20.000 dati di prova

7. Fonti luminose combinate a LED con lunga vita e basso consumo energetico, inclusa la luce UV;

8. USB/Blue2.1 doppia modalità di comunicazione è ampiamente utile;

9. Particolarmente adatto per il controllo del processo e il controllo di qualità degli impianti di stampa;

10. Il software del PC ha una potente espansione della funzione.

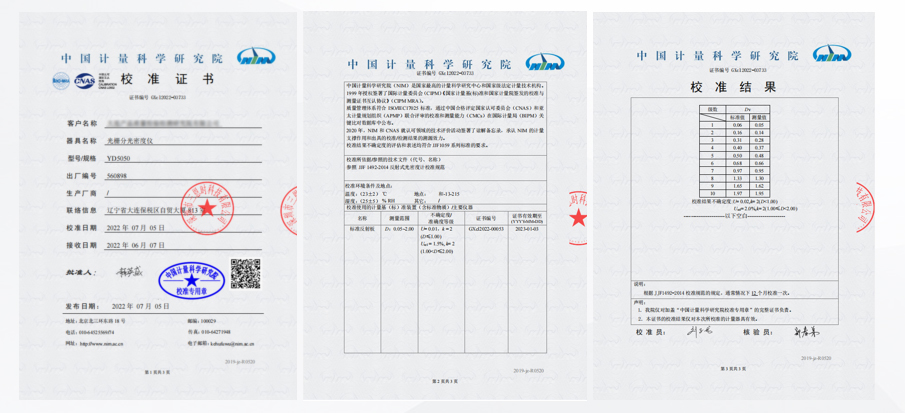

Certificazione metrologica

Dopo che ogni strumento lascia la fabbrica, viene verificato secondo gli standard di misura del dipartimento di verifica autorizzato e i dati di misura vengono rintracciati all'Istituto Nazionale di Metrologia per garantire l'autorità dei dati di prova dello strumento.

instrument metrological certification

Non riesci a trovare quello che cerchi? Contattaci!

Strumenti di misura del colore + software + supporto = senza preoccupazioni, ThreeNH si occuperà della tua richiesta in modo competente e amichevole dalla richiesta iniziale all'acquisto e oltre. Beneficiate di tempi di risposta brevi, soluzioni personalizzate, consulenza di alta qualità dei nostri esperti ingegneri applicativi e supporto unico tramite telefono, web o in loco.

Parla con un ingegnere di applicazioni esperto



ModelYD5050
Measurement Geometry45/0(45 ring-shaped illumination, 0 degree viewing angle); ISO 5-4,CIE No.15
Featureshigh accuracy spectrophotometer densitometer, apply in ink printing, in Film Processing, Textile Printing and Dyeing, Plastic Electronics and Other Industries for Color Measurement and Quality Control;especially suitable for the measurement and quality control of optical density and dot enlargement in ink printing;able to customize single aperture Φ2mm,Φ4mm,Φ8mm.
Light SourceCombined LED Light, UV Light
Spectral separation deviceConcave Grating
Detector256 Image Element Double Array CMOS Image Sensor
Wavelength Range400~700nm
Wavelength Pitch10nm
Half Bandwidth10nm
Measurement ConditionsCompliance with ISO 13655 measurement conditions;
M0 (CIE Light Soure A)
M1 (CIE Light Soure D50)
M2 (Excluding UV light source)
M3 (M2+Polarized light filter)
Density StandardsISO Status A, E, I, T
Density indexDensity value, density difference, dot area, dot enlargement, overprint, printing characteristics, printing contrast, tone error and gray scale, density scanning
Measurement apertureCustomized one aperture：Φ2mm,Φ4mm,Φ8mm optional
Color SpacesCIE LAB,XYZ,Yxy,LCh,CIE LUV,HunterLAB
Color Difference FormulaΔE*ab,ΔE*94,ΔE*00,ΔE*uv,ΔE*cmc(2:1), ΔE*cmc(1:1),ΔE(Hunter)
Other Colorimetric IndexWI(ASTM E313,CIE/ISO,AATCC,Hunter),
YI(ASTM D1925,ASTM 313),
MI (Metamerism Index),Opacity,
Observer Angle2°/10°
IlluminantsA,C,D50,D55,D65,D75, F2(CWF),F7(DLP), F11(TL84),F12(TL83/U30), F1,F3,F4,F5,F6,F8,F9,F10(TPL5)
Measurement TimeAbout 1.5s
RepeatabilityDensity: Within 0.01 D
Chromaticity value:within ΔE*ab 0.03 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)  Except M3
Inter-instrument ErrorWithin ΔE*ab 0.18 (Average for 12 BCRA Series II color tiles) Except M3
Measurement modeSingle Measurement, Average Measurement(2-99)
Size(L*W*H)184*77*105mm
WeightAbout 600g
Power sourceLi-ion battery. 5000 measurements within 8 hours
Illuminant Life Span5 years, more than 3 million times measurements
Display3.5-inch TFT color LCD, Capacitive Touch Screen
InterfaceUSB, Bluetooth ®5.0
Data memory20000 pcs
Language
Simplified Chinese, English, Traditional Chinese
Working EnvironmentTemperature: 0~40℃; Humidity: 0~85% (No Condensation);altitude: less than 2000 m
Storage Environment Temperature: -20~50℃; Humidity: 0~85% (No Condensation)
Standard AccessoryPower Adapter, USB Cable, Built-in li-ion battery, User Manual, software(download from the website),White and Black Calibration Board, Protective Cover,Polarization filter box,Locating Plate
Optional AccessoryMicro Printer
Notes: The specifications are subject to change without notice.



I nostri stimati clienti

  • inchiostri sericol fujifilm
  • Inciostri chimici del sole, pigmenti
  • Marico
  • azienda di inchiostri chimici hunbergroup
  • Carta e imballaggi Emami Paper Mills Ltd
  • ​ azienda inchiostro altana
  • Compagnia di inchiostro Flint Group
  • Inchiostro Toyo Malaysia Inchiostro da colorare

FAQ su YD5050 Spectrodensitometer

Our haze meters provide consistent and accurate data as per the requirements of ASTM D1003, ISO 13468, and JIS K7105. Due to the high precision, advanced optics, and automatic calibrations, haze meters produce repeatable and precise results for glass, films, and plastics while remaining simple to operate.


I colorimetri hanno filtri a lunghezza d'onda fissa e LED; è meno preciso e più semplice. I monocromatori sono applicati agli spettrofotometri, che scansionano uno spettro di lunghezze d'onda. Fornire informazioni spettrali più dettagliate. Gli spettrofotometri sono più sensibili e flessibili nelle analisi complesse.


When detecting color differences, the first factors to consider when selecting a light source include its stability, directionality, lifespan, and the effectiveness of the ultimately obtained spectral curve. The illuminant of a colorimeter is a fixed bulb, such as a tungsten lamp，LED light or a long-life xenon lamp. However, for the same color sample, the results displayed by the instrument vary under different light sources. This is because different light sources cause different absorption and reflection of light on the sample, leading to differences in how both the human eye and the instrument perceive the color.

In general, the D65 light source is used in the application of coil steel inks for construction. The D65 light source is equivalent to average daylight. Most coil steel inks for construction are used outdoors, and sunlight is regarded as the standard light source in outdoor environments. For household appliance coil steel inks, due to their usage characteristics, they are mostly used indoors. Therefore, the A standard light source is adopted for color measurement of samples based on indoor lighting conditions. The A light source is a carefully specified tungsten light source. Other light sources, such as fluorescent light sources, can be used in many types of applications. For example, some textile factories use fluorescent light sources. Therefore, a reasonable light source should be selected as the mutually recognized measurement method based on actual usage conditions and user requirements. Once agreed upon by both parties, color measurement must be conducted under the same conditions. This helps reduce unnecessary systematic errors and human errors, achieving the optimal consistency in color measurement.

The 3nh high-precision spectrophotometric colorimeter adopts a combined LED light source with long lifespan and low power consumption, which includes UV (ultraviolet) and UV-excluded options. This design can meet the color difference detection needs of different users and supports the selection of multiple light source modes.

The "accuracy" of a colorimeter refers to how closely its measurement results align with the true values, primarily influenced by systematic errors and random errors, how closely its measured color data (e.g., Lab values, density) aligns with the true color properties of a sample or certified standard. Specifically, it includes key indicators such as color coordinate accuracy, luminance accuracy, and data repeatability.

It reflects the instrument’s ability to minimize deviations caused by component variations, environmental factors, or calibration drift—ensuring results reliably represent the actual color, which is critical for quality control and brand consistency in industries like printing, food, textiles, paint and coatings.

La nostra macchina è imballata dalla scatola di legno di esportazione standard, non sarà danneggiata. Abbiamo consegnato molte macchine di prova all'estero per mare o per aria senza danni.

I liquidi e le polveri opache possono essere messi in una cuvetta per la misurazione del colore.
