Spettrofotometro multiangolare MS3005

Multi-angle spectrophotometer MS3005

The MS3005 Multi-angle Spectrophotometer is a device for color measurement, adopts Industrial-grade MCU with  5 measuring angles, which can provide accurate and consistent color measurement for metalllics, pearlescents and other complex special effect finished products. It is mainly used to measure the color difference of surface paint affected by different viewing angles and conditions.


Key Highlights

  • 5 measurement angles

  • 256-image element double-array CMOS image sensor

  • 3.5-inch LCD Capacitive Touch Screen

  • Full spectrum LED light source

  • Excellent agreement between instruments ΔE*<0.20

  • Φ23mm Measuring Aperture

  • Widely applicable to industries such as coatings, paints, automobiles, cosmetics, inks, etc

Spettrofotometro multiangolare MS3005 Istruzioni Manuale d'uso Spettrofotometro multiangolare MS3005 Il PDF
Questo MS3005 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

3nh Spettrofotometro multidirezionale MS3005 è utilizzato per misurare la differenza di colore per la vernice superficiale che è influenzata da diversi angoli di visione e condizioni di visione. Può fornire misurazione accurata e coerente del colore per metallici, perli e altri prodotti finiti ad effetto speciale complessi.

Lo spettrofotometro multiangolare MS3005 adotta MCU di grado industriale ed è dotato di 5 angoli di misura, sotto le prestazioni superiori del sistema di misura ottica supportato dallo spettrofotometro multiangolare MS3005 ha eccellenti prestazioni nella misurazione dell'aberrazione cromatica multiangolare, anche nella superficie curva, ma ha anche un'alta precisione e stabilità di misura.

Caratteristiche tecniche


Misurazione multiangolare

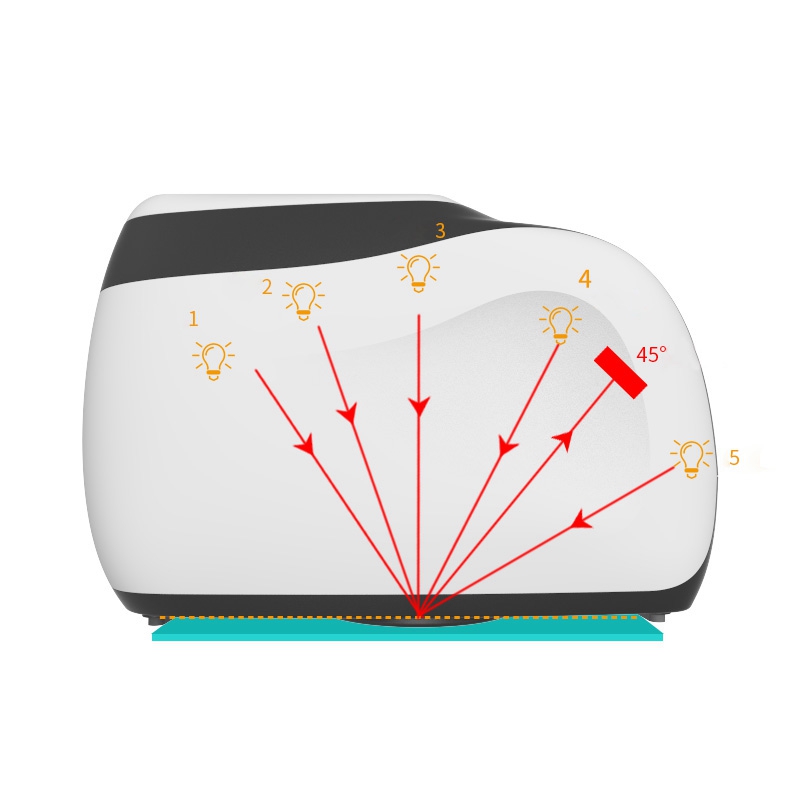

Adottare 5 fonti di illuminazione, 1 ricevitore per misurare 5 angoli di misura allo stesso tempo

Touch_screen_display_all_Angle_measurement results.jpg

Display più intuitivo

Lo schermo touch può visualizzare tutti i risultati di misurazione dell'angolo, una vista più intuitiva dei dati completi.

Funzione di discriminazione della misurazione dell'effetto

Distinguire rapidamente il campione Grado di scintilla (SG), Grossezza diffusa (DC) e Variazione di colore (CV), ispezione di qualità semplice ed efficace.




Sensore di immagine CMOS a doppio array con 256 elementi di immagine

La risoluzione ottica più elevata garantisce la velocità di misura, l'accuratezza, la stabilità e la coerenza dello strumento. La tecnologia di base la rende la stessa piattaforma con standard internazionali e completa compatibilità.



Adotta sorgente luminosa a LED a spettro completo con miglioramento blu

La sorgente di luce a LED a spettro completo con potenziamento blu garantisce una distribuzione spettrale sufficiente nella gamma di luce visibile, evita la perdita spettrale di LED in una banda specifica e garantisce l'accuratezza dei risultati di misurazione dello strumento e la manutenzione a basso costo.



Tecnologia spettrofotometrica a retiglia concava

Utilizzando la tecnologia spettrofotometrica a retiglia concava, con una risoluzione più alta, rende la misurazione del colore più precisa.




Tavola bianca di qualità professionale

Piano bianco di qualità professionale, alta durezza nella superficie, prestazioni ottiche stabili






Qualità superiore

MCU di elaborazione in tempo reale di grado industriale, trasferimento Bluetooth 5.0 più stabile e affidabile.


Ergonomia Design di aspetto novello e alla moda

Il design dell'aspetto dello strumento è facile da usare e la posizione di tenuta della mano e il pulsante di misura sono ben progettati, che possono soddisfare diverse abitudini di tenuta, superficie liscia e fine, dal processo di trattamento dell'aspetto ad alta precisione.


Anteprima della fotocamera a colori, può osservare chiaramente l'area misurata

Posizionamento della fotocamera a colori integrato, può giudicare con precisione la posizione misurata dell'oggetto e migliorare l'efficienza e l'accuratezza della misurazione.




Spazio di misura del colore multiplo, fonti luminose di osservazione multiple

Offerta CIE LAB, XYZ, Yxy, LCh, β XY, spazio di colore DIN Lab99, e D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 e F5, F6 e F7 (DLF), F8, F9, F10 (TPL5) e F11 (TL84), F12 (TL83 / U30) Una varietà di sorgente luminosa, che può soddisfare la richiesta speciale di misurazione in diverse condizioni di misurazione.




Analizza facilmente i dati

Lo schermo può visualizzare intuitivamente lo spettro / i dati, il valore della cromaticità del campione, il valore / la figura della differenza di colore, i risultati di passaggio / fallimento, la simulazione del colore, il valore dell'effetto del campione, il valore della differenza di effetto e altri dati, convenienti da visualizzare, migliorando anche notevolmente l'efficienza del lavoro dell'utente.





Multi-angle spectrophotometer MS3005 Technical Parameters


ModelMS3005
Measurement Geometry5 measurement angles (5 illumination sources, 1 receivers)
Measure Angle45° Receiver：
45as15°,45as25°,45as45°,45as75°,45as110°
Conform to the standards：ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4 SAE J 1545
ApplicationProvide accurate and consistent color measurement for metallic, pearlescent and other complex special effect color products
Light SourceFull spectrum LED light source with blue enhancement
Lamp Life5 years, 3 million times measurements
Spectrophotometric ModeConcave Grating
Sensor256 Image Element Double Array CMOS Image Sensor
Wavelength Range400nm-700nm
Wavelength Interval10nm
Measurement Range0~600%
Semiband Width10nm
Measuring ApertureIllumination size Φ23mm / Measuring spot 9X12mm
Color SpaceCIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99
Color Difference FormulaΔE*ab,ΔE*94,ΔE*cmc(2:1), ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE DIN6175
Other Colorimetric IndexFlop Index
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75, F1,F2(CWF),F3,F4,F5,F6, F7(DLF),F8,F9,F10(TPL5), F11(TL84),F12(TL83/U30)
DisplaySpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset
Measuring TimeApprox. 1 second for one angle
Approx. 5 seconds for all angles
RepeatabilitySpectral reflectance: Standard deviation within 0.08%
Chromaticity value: ΔE*ab 0.03 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
ReproducibilityΔE*<0.10,avg on the gray tile of BCRA tile set
ΔE*<0.25,avg on the color BCRA tile set
Inter-instrument Error0.2ΔE*00(avg on reference Series II BCRA tile set)
Effect Parameters/
Effect Measurement/
Effect Repeatability/
Effect Reproducibility/
Trigger modebutton trigger, software trigger
Measuring ModeSingle measurement, average measurement (1-99), continuous measurement (1-99)
Locating ModeColor camera preview
DimensionL*W*H=195X83X128mm
WeightAbout 1Kg
Powerlithium-ion battery, 3.7V,5000mAh, Continuous test 6000 times within 8 hours of full charge
Display3.5-inch TFT color LCD, Capacitive Touch Screen
InterfaceUSB, Bluetooth 5.0
Data Storage1000 pcs Standards,4000 pcs Samples
LanguageSimplified Chinese, Traditional Chinese, English
Operating Environment10℃ to 50℃, humidity does not exceed 85%, no condensation
Storage Environment-20℃ to 50℃, humidity does not exceed 85%, no condensation
CalibrationBuilt-in white board parameters, external white board, black light trap
Calibration Interval4 hours,8 hours,24 hours,Startup calibration
Standard accessoriesPower Adapter, USB Cable, User Guide,PC Software(download from the official website), Calibration Board, black light trap,Protective cap, wristband
Optional AccessoryMicro-printer
NotesTechnical parameters are for reference only, subject to actual sales products.


I nostri stimati clienti

  • Toyota
  • Suzuki
  • astemo
  • Ford
  • clienti adienti
  • valeo
  • Honda
  • Forvia

FAQ su MS3005 Multi-angle spectrophotometer

The haze meter test assesses the degree of light scattering that occurs when light traverses a transparent or translucent material, producing a percentage that quantifies example or cloudiness.

Colorimetro, misuratore di lucidità, misuratore di spessore del rivestimento, misuratore di tintura della finestra, misuratore UV, testatore di durezza Leeb, spessometro ad ultrasuoni. La società Threenh Technology aderisce alla progettazione indipendente, alla ricerca e allo sviluppo, alla produzione e alla vendita di vari strumenti di misura.

Nella maggior parte del tempo, abbiamo scorte in fabbrica. Generalmente è 1-3 giorni lavorativi dopo il pagamento confermato. Dopo aver spedito, ti invieremo via email il numero di tracciamento. Puoi controllare lo stato di spedizione del tuo ordine sul sito web. Se avete bisogno urgente, possiamo considerare di fare un accordo speciale per voi.

Non esiste una formula matematica generica per il valore della lucentezza. Piuttosto, viene misurato direttamente con un luminosità misuratore, che confronta quanto fortemente la luce riflessa da un campione corrisponda a uno standard (tipicamente vetro nero con una riflessanza nota).


During color evaluation, maintaining consistent light sources and viewing conditions is critical. Standard viewing conditions vary depending on the object being evaluated, including factors such as brightness, illumination angle, and observer position. Accurate evaluation can be achieved by establishing a proper environment that meets these requirements.

In development and production sites with extremely high color requirements, such as the automotive and cosmetics industries, accurately reproducing colors is essential. Color evaluation helps determine whether the color matches the intended image or target color. It is the process of measuring color, analyzing its characteristics, and evaluating how well it aligns with a specific target color.

color measurement and color evaluation

Visual Color Evaluation

Color differences are compared visually using standard light sources or reference colors (such as color cards). This method allows color confirmation under conditions close to natural light, making it ideal for color inspection in design and production processes.

Instrumental Color Evaluation

Measurements are performed using a spectrophotometer or colorimeter. This method eliminates the subjective influence of the operator and is widely used for product quality control and industrial applications, enabling scientific quantification of color.


Color evaluation is widely used across industries such as product development and quality control departments in manufacturing.

Typical applications include:

  • Automotive Industry

    Used for quality evaluation of automotive paint, exterior parts, and interior components.

  • Coatings & Materials Industry

    Used to maintain and manage color accuracy for coatings, plastics, glass products, and more.

  • Cosmetics Industry

    Used to verify color consistency in products such as lipsticks and foundations.

  • Molded Products (Resin & Plastics)

    Used to evaluate color difference and uniformity of surface effects in finished products.

  • Furniture & Building Materials Industry

    Used to ensure color consistency in materials such as wood and plywood.

Testing metamerism helps to identify color matches that look the same but are different in different lighting. This helps in ensuring that materials are of the same quality in all light settings.
