Spettrofotometro TS8500S

TS8500s Benchtop Grating Spectrophotometer

The TS8500s spectrophotometer is a high-precision color measurement instrument designed for industrial quality control and color management. TS8500s is a laboratory instrument using grating monochromators to split light into spectral components. Compact and stable, it suits routine quality control and research. It features double-beam optical system for stable and accurate measurements under varying environmental conditions.


Key Highlights

  • Dual-array CMOS image sensor

  • 10.5-inch independent rotating screen

  • ΔE*ab is within 0.015

  • d/8, SCI/SCE , SCI+SCE

  • Support 40+measurement index

  • Automatic measuring aperture distinguish

  • Efficient color matching and quality inspection for textiles, paints, plastics, and printing industries

Spettrofotometro TS8500S Istruzioni Manuale d'uso Spettrofotometro TS8500S Il PDF
Questo TS8500S Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

Introduzione dello spettrofotometro a griglia TS8500S


TS8500S è uno spettrofotometro a griglia da banco che è sviluppato da 3nh indipendentemente con tecnologia centrale. Utilizza un sensore di immagine CMOS dual-array per avere alta sensibilità e una gamma di risposta spettrale più ampia, il che rende il test più accurato. Deve essere utilizzato con il software di gestione della qualità del colore SQCX nel PC, che è comodo e facile da usare. La ripetibilità di ΔE * ab è entro 0,015, e l'errore tra strumenti è entro 0,15, e le prestazioni di misura sono super stabili e precisi.


Caratteristiche


Internazionale comune d/8, SCI/SCE, SCI+SCE Misura sincrona

Lo spettrofotometro TS8500s adotta la tecnologia di sintesi D/8 (illuminazione diffusa, angolo di visione di 8 gradi) che è ampiamente applicabile nel mondo e SCI/SCE (componente speculare incluso/componente speculare escluso), supportando la misurazione rapida simultanea SCI+SCE.

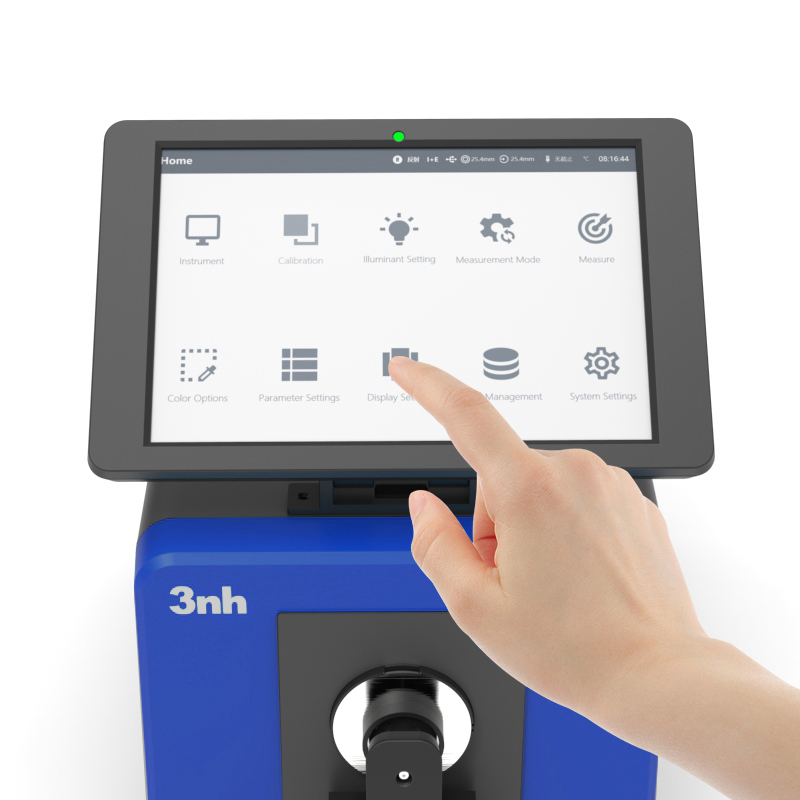

Facile da usare con il grande display Pad, la misurazione è più veloce e precisa

Con il display rotativo indipendente da 10,5 pollici, rendere la risposta più veloce e l'operazione è più confortevole e conveniente.


Sensore di immagine CMOS a doppio array

Ha alta sensibilità e ampia gamma di risposta spettrale, che può raggiungere misurazioni di alta precisione e ripetibilità.

Indice di misura ricco, fonti luminose di osservazione multiple

Supporto 40 + indice di misurazione, D65, A, C, D50, D55, D75, F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, CWF, DLF, TL83, TL84, TPL5, U30B, U35, NBF, ID50, ID65, LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-BH1, LED-RGB1, LED-V1, LED-V2, LED-C2, LED-C3, LED-C5 e altre fonti di luce personalizzate. (41 fonti luminose in totale, le parti saranno raggiunte tramite software in PC), fonti luminose di osservazione multiple, soddisfano diversi requisiti di misurazione.

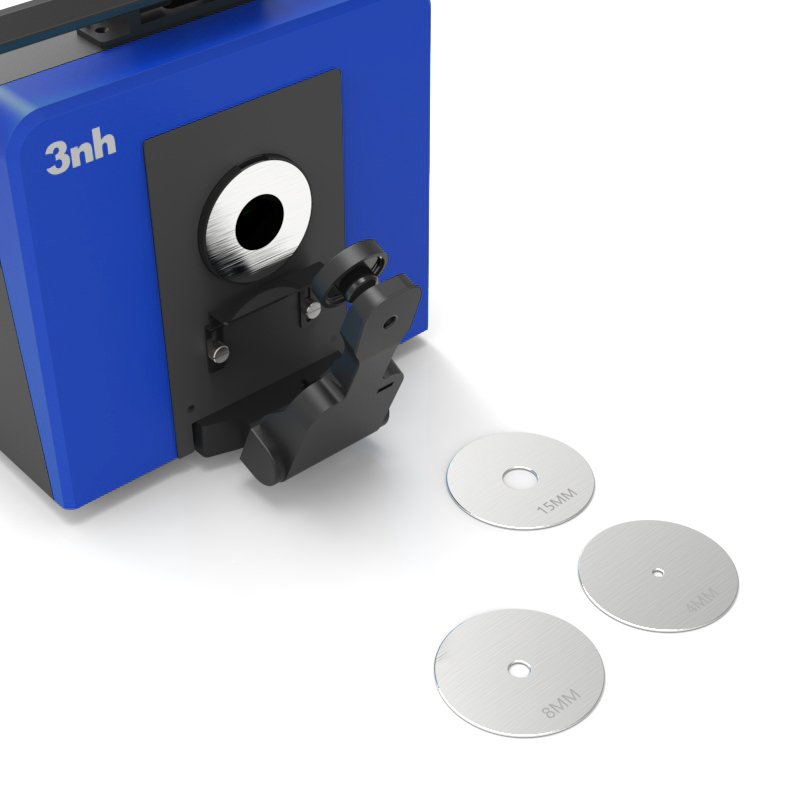

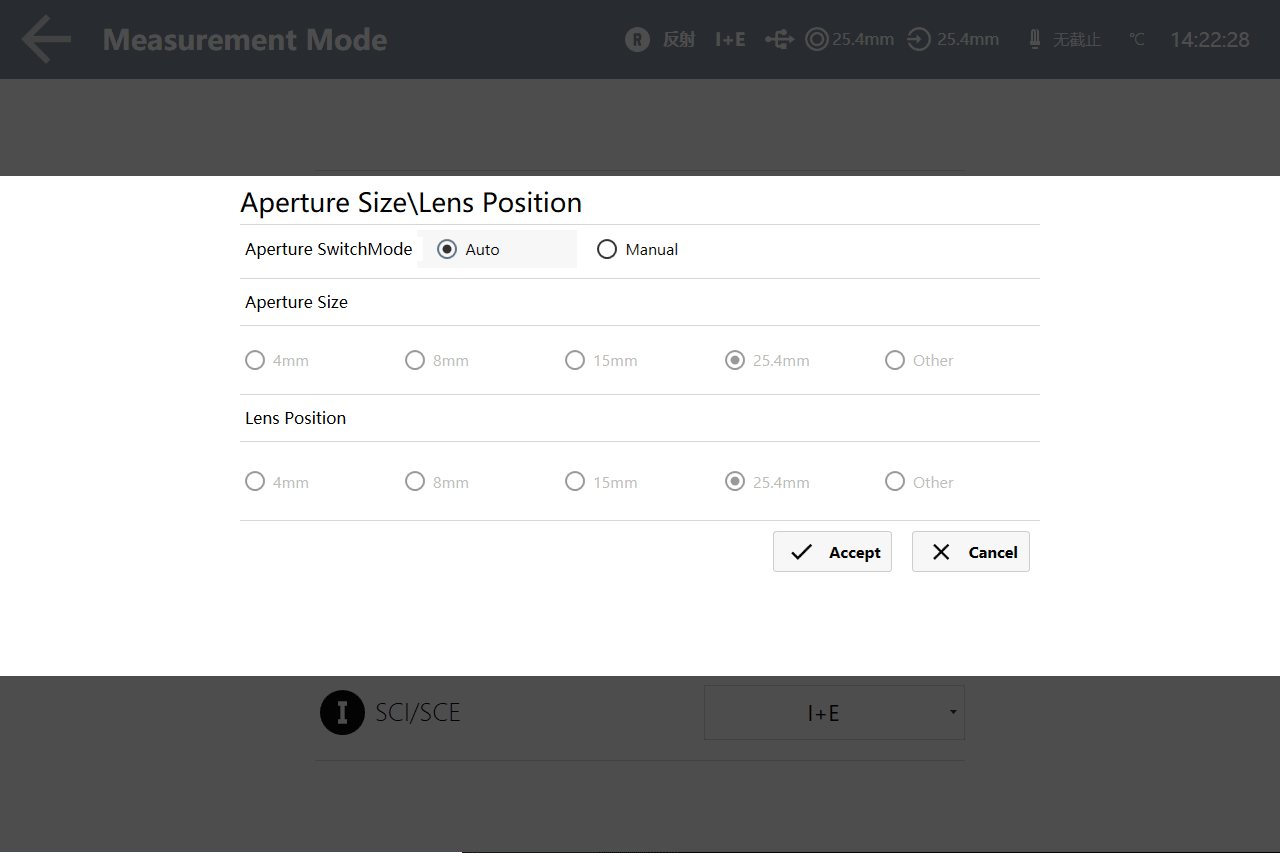

Distinguire l'apertura di misura automatica

Liberamente commutabile tra 4 aperture di misura: φ25.4mm/15mm/8mm/4mm. Gli utenti possono anche personalizzare le aperture.

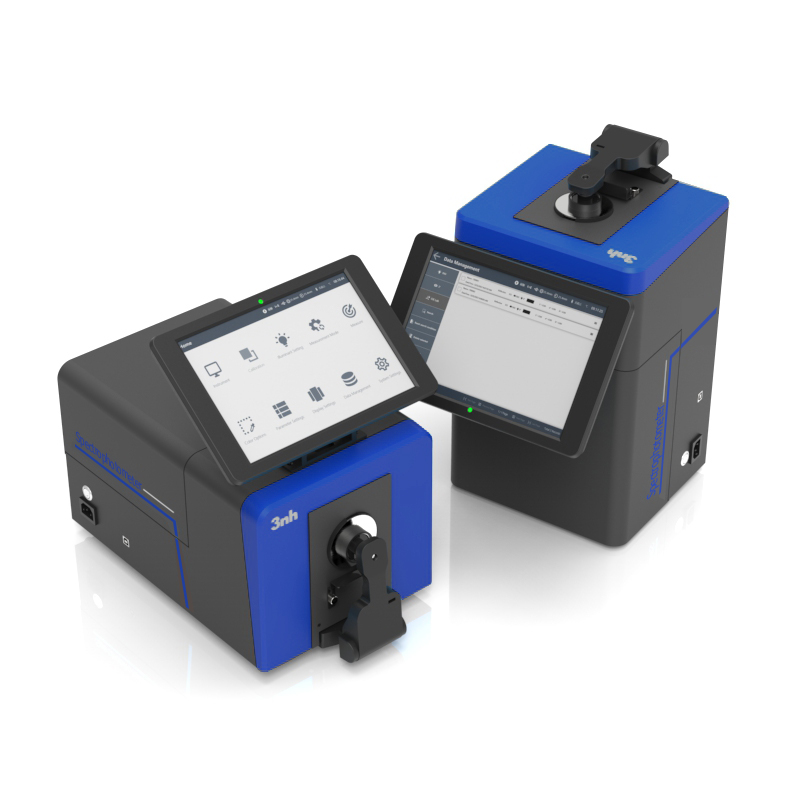

Conveniente misurazione, ampia applicazione

La misurazione laterale, la misurazione verso l'alto e la misurazione verso il basso (utilizzando accessori) e altri gesti vengono posizionati e misurati, magazzini trasmessi di tipo aperto, adattandosi a più campioni.

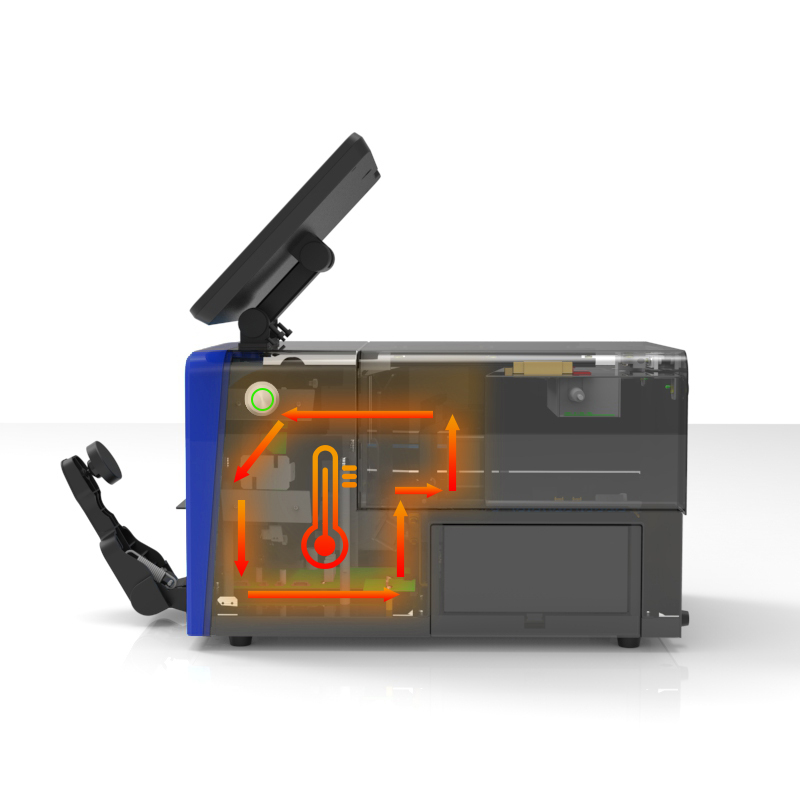

Funzione di compensazione automatica della temperatura e dell'umidità

Il TS8280 dispone di una funzione di compensazione automatica della temperatura e dell'umidità, che regola dinamicamente i dati di misura per eliminare gli errori causati dalle fluttuazioni ambientali. Ciò garantisce una precisione costante in varie condizioni, rendendolo ideale per analisi affidabili del colore in diversi ambienti industriali.

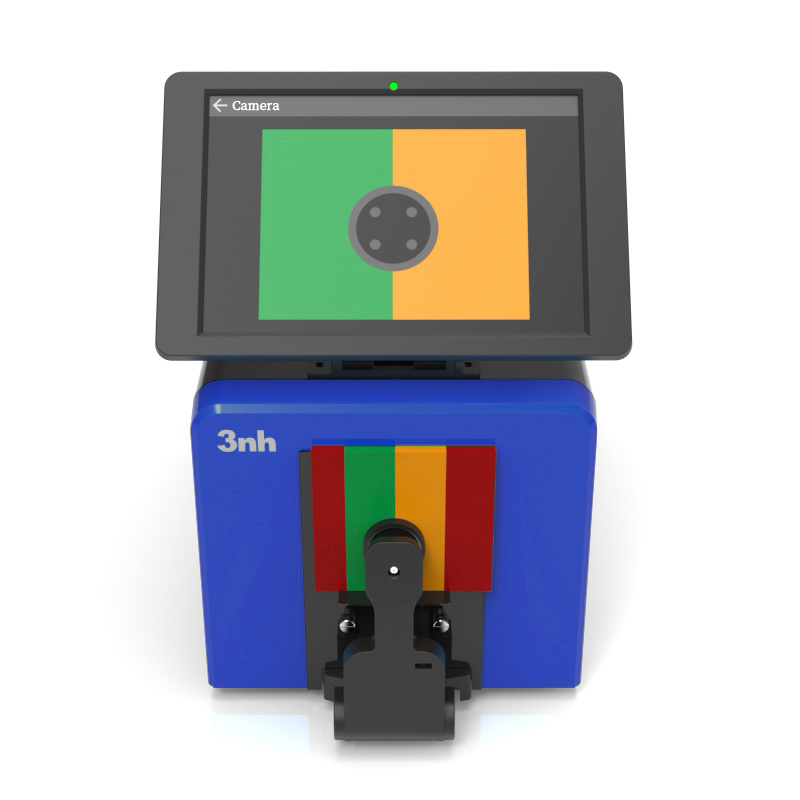

La telecamera situata, conferma chiaramente l'area misurata

TS8500s ha una telecamera integrata per impostare il posizionamento della posizione. Attraverso la scena in tempo reale della fotocamera, può determinare con precisione se la parte misurata dell'oggetto è il centro bersaglio, il che migliora l'efficienza e l'accuratezza della misurazione.




Fonte di luce LED a spettro completo e sorgente di luce UV

Gamma di lunghezza d'onda 360nm-780nm, luce a LED combinata. Includendo UV, sorgente di luce di taglio 400nm, sorgente di luce di taglio 420nm, sorgente di luce di taglio 460nm

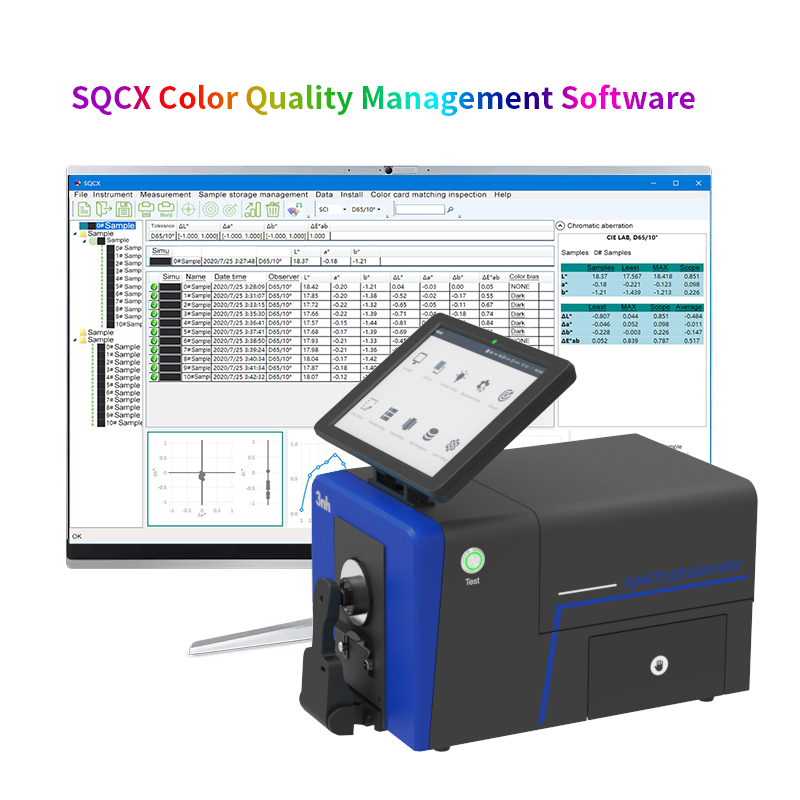

Software di gestione del colore

Con il software di gestione della qualità SQCX, lo spettrofotometro TS8500s è adatto per il monitoraggio della qualità e la gestione dei dati del colore in vari settori industriali. Dati la gestione del colore dell'utente, confrontare le differenze di colore, generare rapporti di prova, fornire dati di misurazione dello spazio colore multiplo e personalizzare la gestione del colore del cliente.


TS8500S Ampia gamma di applicazioni

Lo spettrofotometro a colori TS8500 ha un'ampia gamma di applicazioni in più settori come prove industriali, misurazione di precisione, controllo automatizzatoe ricerca scientificanell'industria tessile, rileva la resistenza al colore misurando l'assorbimento e la riflessione del colorante per garantire la stabilità del colore del tessuto dopo l'esposizione al sole e il lavaggio; nell'industria delle vernici e dell'inchiostro, consente analisi e trasmissione accurate del colore in laboratorio per il controllo della qualità del colore, la corrispondenza e la conformità agli standard; nell'industria della plastica, misura l'aspetto del colore e la differenza di vari campioni di plastica (solidi, polveri, paste) per supportare la formulazione e il controllo della qualità; nell'industria dei prodotti ottici, testa con precisione la trasmittenza delle lenti attraverso lunghezze d'onda per valutare le prestazioni ottiche nella ricerca e sviluppo e nel controllo della qualità; nell'industria alimentare e cosmetica, misura il colore e la cromaticità (ad esempio, determinazione della cromaticità platino-cobalto) e li converte in valori di cromaticità per garantire stabilità e qualità del colore del prodotto.



Richiedi consulenza per uno spettrofotometro a griglia da banco


Hai bisogno di uno spettrofotometro da banco con griglia? Per qualsiasi consiglio prima dell'acquisto, ti suggeriamo di compilare il modulo di contatto qui sotto per parlare con i nostri esperti Panel PC. Tutti i nostri team sono a vostra disposizione per rispondervi il più rapidamente possibile

TS8500S Benchtop Grating Spectrophotometer Specification


ModelTS8500S (LED, no display pad)
Optical GeometryReflect: D/8 (diffused illumination, 8-degree viewing angle) ;
SCI/SCE; Include UV / excluded UV light source ;
Transmittance: D/0 (diffuse illumination: 0° viewing) ;
SCI /SCE; Include UV / excluded UV light source ;
HAZE (ASTM D1003);
Standards meet: CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724/1,ASTM E1164,DIN5033 Teil7,JIS Z8722 under condition C
Characteristic1. Widely applied in paints, inks, textiles, garments, printing and dyeing, printing etc industries for color transfer and quality control.
2. Instrument can be measured on the side, upward measurement, and the downward measurement (use accessories) and other gestures.
3. Open transmission warehouse, available thickness of 54mm transmitted samples.
4. Automatic temperature and humidity compensation function.
Integrating Sphere SizeΦ154mm
Light Source Device360nm–780nm Wavelength range ,combined LED Light. Including UV, 400nm cut-off light source, 420nm Cut-off light source,460nm cut-off light source
Spectrophotometric ModeConcave Grating
Sensor256 Image Element Double Array CMOS Image Sensor
Wavelength Range360~780nm
Wavelength Interval10nm
Semiband Width5nm
Measured Reflectance Range0~200%
Reflectivity Resolution0.01
Measuring ApertureReflective：
XLAV Φ25.4mm/Φ30mm,
LAVΦ15mm/Φ18mm ,
MAVΦ8mm/Φ10mm,
SAVΦ4mm/Φ6mm
Transmissive:
Φ25.4mm(No limit on sample height and width, but thickness≤54mm)
Remark:
1. Automatic identification of aperture switch
2. Customized Configuration caliber and lens position
Specular ComponentReflectance: SCI&SCE / Transmittance: SCI&SCE
Color SpaceCIE LAB,XYZ, Yxy, LCh, CIE LUV, Musell, s-RGB, HunterLab, βxy, DIN Lab99
Color Difference FormulaΔE*ab,ΔE*uv,ΔE*94 ,ΔE*cmc(2:1),ΔE*cmc(1:1) ,ΔE*00, DINΔE99, ΔE(Hunter),ΔE*CH,555 Index
Other Colorimetric IndexWI(ASTM E313,CIE/ISO,AATCC,Hunter,Taube,Berger Stensby)
YI(ASTM D1925,ASTM 313),ISO brightness,R457
MI (Metamerism Index),
Staining Fastness, Color Fastness, Color Strength, Opacity,
APHA/Hazen/Pt-Co Index，Gardner Index
8° Gloss,555 Index, Haze,Transmission(ASTM D1003)，Saybolt index, ASTM D1500 Color code,carbon(My,dM),Color density CMYK(A,T,E,M),Tint,Color density(part function achieved via software in PC)
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,DLF,TL83,TL84,TPL5,U30,B,U35,NBF
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5, customized light source(41 light sources in total,part achieved via software in PC)
Displayed DataSpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset, Color assessment, haze, liquid chromaticity
Measuring Time2.0s (Measure SCI & SCE meantime about 4s )
RepeatabilityReflectance chromaticity value:Φ25.4mm/SCI, Standard deviation within ΔE*ab 0.015 ( Under LED light source, when a white calibration plate is measured 30 times at 5 second intervals after white calibration);
spectrum reflectance /transmission：≤0.1%
Inter-instrument ErrorΦ25.4mm/SCI, Within ΔE*ab 0.15
(Average for 12 BCRA Series II color tiles)
DimensionL*W*H=440x248x283mm
WeightApprox. 13.5kg
PowerAC 24V, 3A Power adapter power supply
Illuminant Life Span5 years, more than 3 million times measurements
DisplayNo
Data PortUSB & Bluetooth 5.0
Data StorageShare with PC storage
Language/
Operating Environment0~40℃（32~104°F）
Storage Environment-20~50℃（-4~122°F）
Standard AccessoryPower Adapter, User Guide, U Disk(PC Software), USB cable, Standard Calibration Board, Black Calibration Cavity, Transmission black baffle, Sample holder, 25.4 caliber, 15 caliber, 8 caliber, 4 caliber,Transmissive Test Component, cuvette
Optional AccessoryMicro Aperture(4mm) transmission test clamp component, Instrument inversion components,culture dish,Film fixture
NotesTest reports can be printed through a network printer connected to a PC or display pad,
The specifications are subject to change without notice.


I nostri stimati clienti

  • Logo del cliente mohani
  • logo di studds
  • logo Maruti Suzuki
  • logo del cliente testeo
  • 3nh cliente cadbury
  • Cliente umanità
  • Cliente luminoso
  • logo del cliente HMS

FAQ su TS8500S Spettrofotometri da banco

When detecting color differences, the first factors to consider when selecting a light source include its stability, directionality, lifespan, and the effectiveness of the ultimately obtained spectral curve. The illuminant of a colorimeter is a fixed bulb, such as a tungsten lamp，LED light or a long-life xenon lamp. However, for the same color sample, the results displayed by the instrument vary under different light sources. This is because different light sources cause different absorption and reflection of light on the sample, leading to differences in how both the human eye and the instrument perceive the color.

In general, the D65 light source is used in the application of coil steel inks for construction. The D65 light source is equivalent to average daylight. Most coil steel inks for construction are used outdoors, and sunlight is regarded as the standard light source in outdoor environments. For household appliance coil steel inks, due to their usage characteristics, they are mostly used indoors. Therefore, the A standard light source is adopted for color measurement of samples based on indoor lighting conditions. The A light source is a carefully specified tungsten light source. Other light sources, such as fluorescent light sources, can be used in many types of applications. For example, some textile factories use fluorescent light sources. Therefore, a reasonable light source should be selected as the mutually recognized measurement method based on actual usage conditions and user requirements. Once agreed upon by both parties, color measurement must be conducted under the same conditions. This helps reduce unnecessary systematic errors and human errors, achieving the optimal consistency in color measurement.

The 3nh high-precision spectrophotometric colorimeter adopts a combined LED light source with long lifespan and low power consumption, which includes UV (ultraviolet) and UV-excluded options. This design can meet the color difference detection needs of different users and supports the selection of multiple light source modes.

Il colore dei prodotti chimici viene misurato utilizzando un colorimetro o uno spettrofotometro. Gli strumenti misurano la quantità di luce che viene assorbita o riflessa da una sostanza. Può essere utilizzato per determinare la concentrazione, la purezza o la conformità agli standard del prodotto.

A colorimeter is sufficient for basic, routine color checks, while a spectrophotometer is needed for precise, comprehensive color analysis—here’s the clear breakdown:

When a Colorimeter is Sufficient

  1. Simple color matching needs: Ideal for checking if a sample matches a predefined standard (e.g., basic paint batches, plastic parts with solid colors).

  2. Consistent lighting conditions: Works well when measurements are done under fixed, standard light sources (no need to account for varied light effects).

  3. Cost-sensitive, high-volume tasks: Perfect for production lines requiring fast, low-cost color checks without advanced data analysis.

When to Use a Spectrophotometer

  1. Precise color quantification: Necessary for measuring Lab values (lightness, red-green, yellow-blue axes) or detecting subtle color deviations (critical for automotive coatings, high-end textiles).

  2. Complex color analysis: Required for metallic/pearlescent finishes, transparent materials, or samples with gloss/texture variations.

  3. Compliance and documentation: Essential when precise color data (spectral curves) is needed for quality audits, regulatory compliance, or brand color standardization.
