MS3006 Spettrofotometro multiangolare

Compact, Fast and Easy to Handle

The MS3006 Multi-angle Spectrophotometer is a high-precision device used for color measurement and analysis device for color measurement, adopts Industrial-grade MCU with  6 measuring angles, which can provide accurate and consistent color measurement for metalllics, pearlescents and other complex special effect finished products. It is mainly used to measure the color difference of surface paint affected by different viewing angles and conditions.


Key Highlights

  • 6 measurement angles

  • 256-image element double-array CMOS image sensor

  • 3.5-inch LCD Capacitive Touch Screen, easy operate and overview of the functionalities

  • Full spectrum LED light source

  • Excellent agreement between instruments ΔE*<0.10

  • Φ12mm Measuring Aperture

  • Accurate and consistent color measurement for metalllics, pearlescents and other complex special effect finished surface

MS3006 Spettrofotometro multiangolare Istruzioni Manuale d'uso MS3006 Spettrofotometro multiangolare Il PDF
Questo MS3006 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

Fornisce risultati più veloci e accurati di qualsiasi sistema di abbinamento dei colori sul mercato

MS3006 ha un design compatto, è facile da maneggiare e raggiunge rapidamente il colore giusto. Lo spettrofotometro multiangolare MS3006 adotta MCU di grado industriale con 6 angoli di misura, che possono fornire una misura del colore precisa e coerente per metallici, perli e altri prodotti finiti ad effetto speciale complessi. Il sistema operativo fluido e le prestazioni superiori del sistema ottico consentono allo spettrometro multiangolare MS3006 di fornire ripetibilità e riproducibilità della misurazione di Grado di scintilla (SG), Grossezza diffusa (DC) e Variazione di colore (CV).

3nh spettrofotometro multiangolo MS3006 è utilizzato per misurare la differenza di colore per la vernice superficiale che è influenzata da diversi angoli di visione e condizioni di visione. Non solo può misurare la differenza di colore multi-angolare, ma anche misurare e caratterizzare finiture speciali attraverso 6 angoli di misura. Anche in superficie curva, ha anche alta precisione e stabilità di misurazione.

MS3006 Caratteristiche tecniche

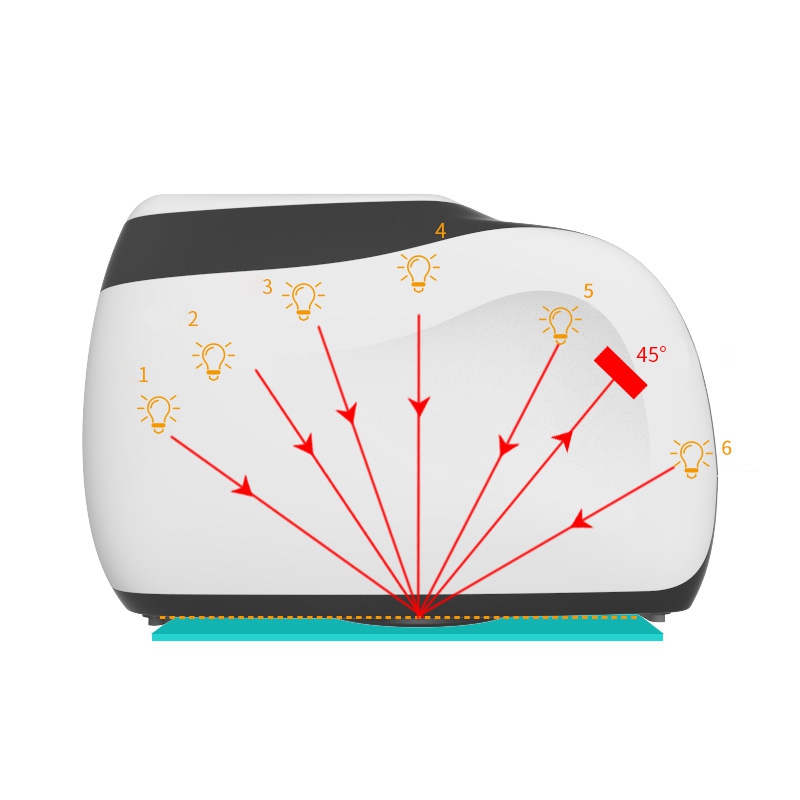

Misurazione multiangolare

Adottare 6 fonti di illuminazione, 1 ricevitore per misurare 6 angoli di misura allo stesso tempo

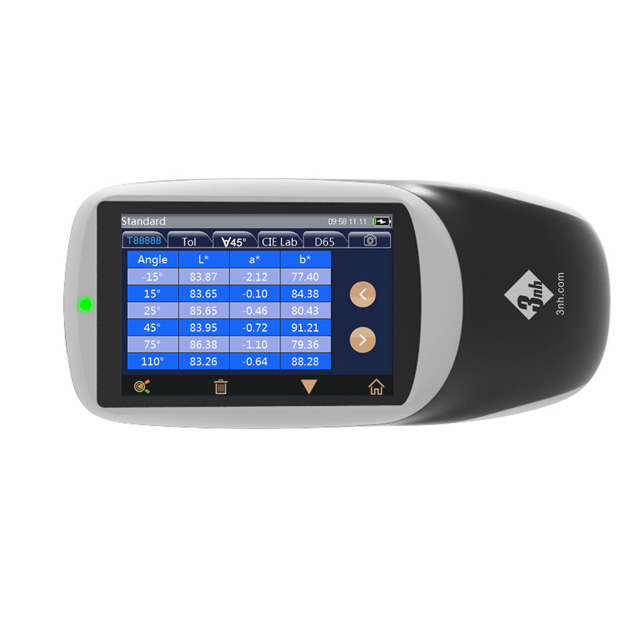

MS3006_large_display1.jpgDisplay più intuitivo

Lo schermo touch può visualizzare tutti i risultati di misurazione dell'angolo, una vista più intuitiva dei dati completi.

Funzione di discriminazione della misurazione dell'effetto

Distinguire rapidamente il campione Grado di scintilla (SG), Grossezza diffusa (DC) e Variazione di colore (CV), ispezione di qualità semplice ed efficace.

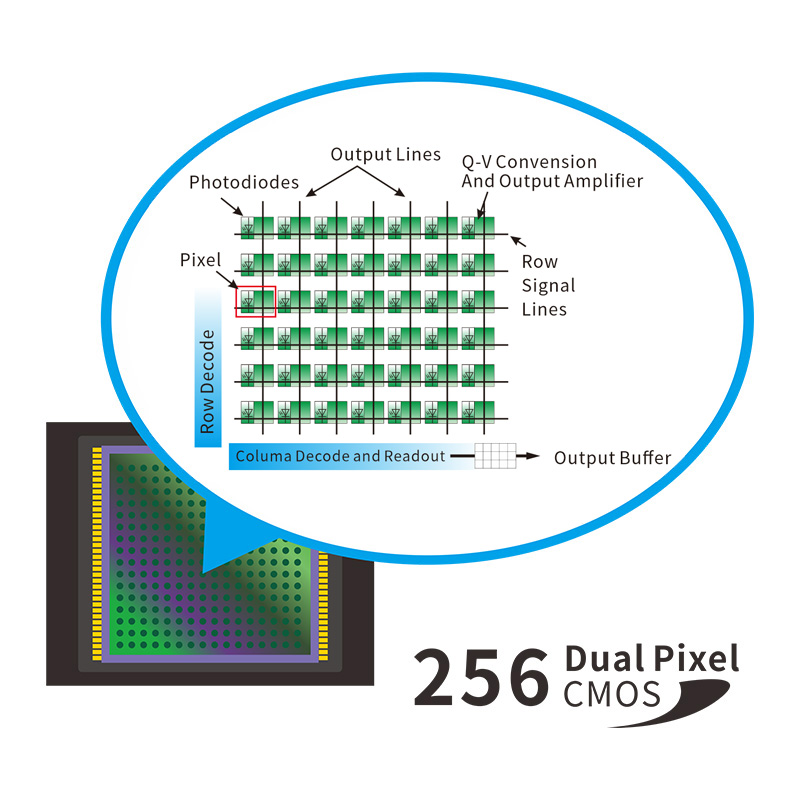

Sensore di immagine CMOS a doppio array con 256 elementi di immagine

La risoluzione ottica più elevata garantisce la velocità di misura, l'accuratezza, la stabilità e la coerenza dello strumento. La tecnologia di base la rende la stessa piattaforma con standard internazionali e completa compatibilità.

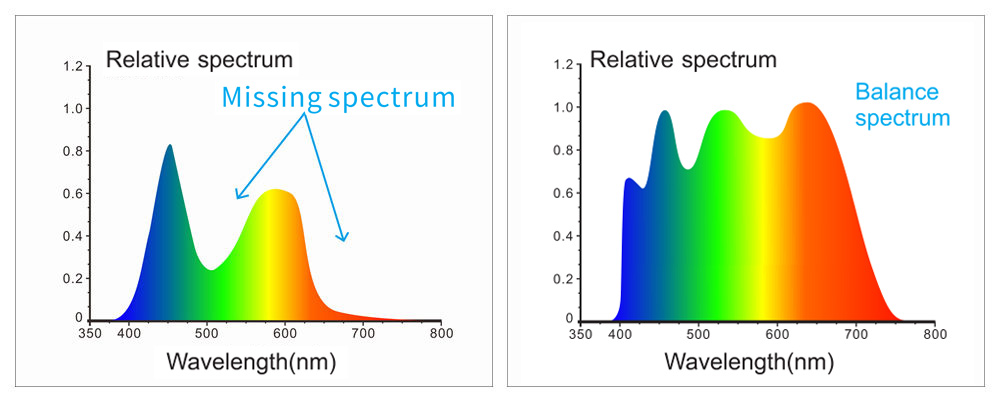

Adotta sorgente luminosa a LED a spettro completo con miglioramento blu

La sorgente di luce a LED a spettro completo con potenziamento blu garantisce una distribuzione spettrale sufficiente nella gamma di luce visibile, evita la perdita spettrale di LED in una banda specifica e garantisce l'accuratezza dei risultati di misurazione dello strumento e la manutenzione a basso costo.

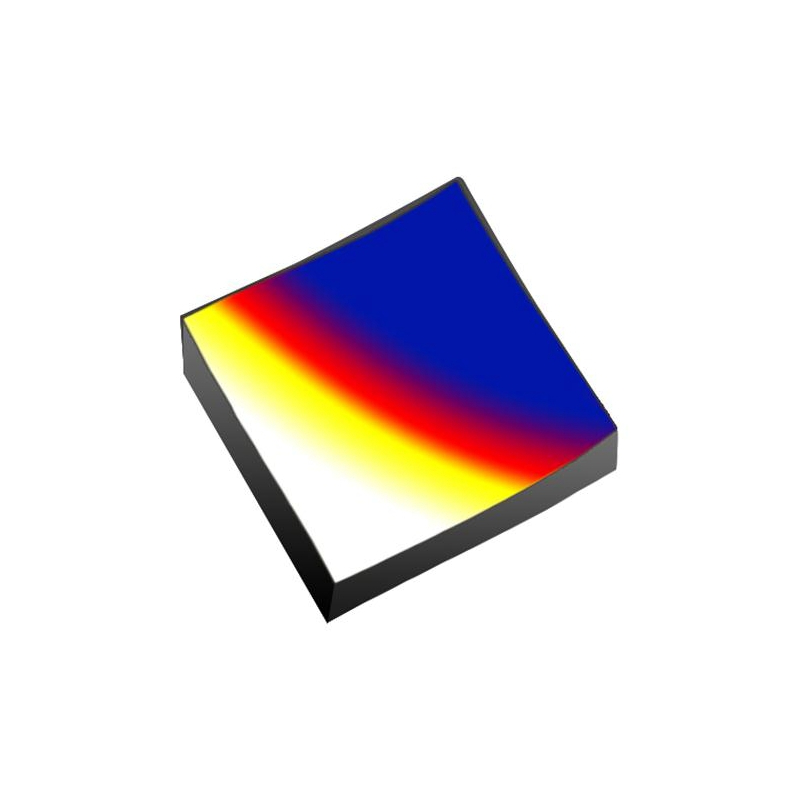

Tecnologia spettrofotometrica a retiglia concava

Utilizzando la tecnologia spettrofotometrica a retiglia concava, con una risoluzione più alta, rende la misurazione del colore più precisa.

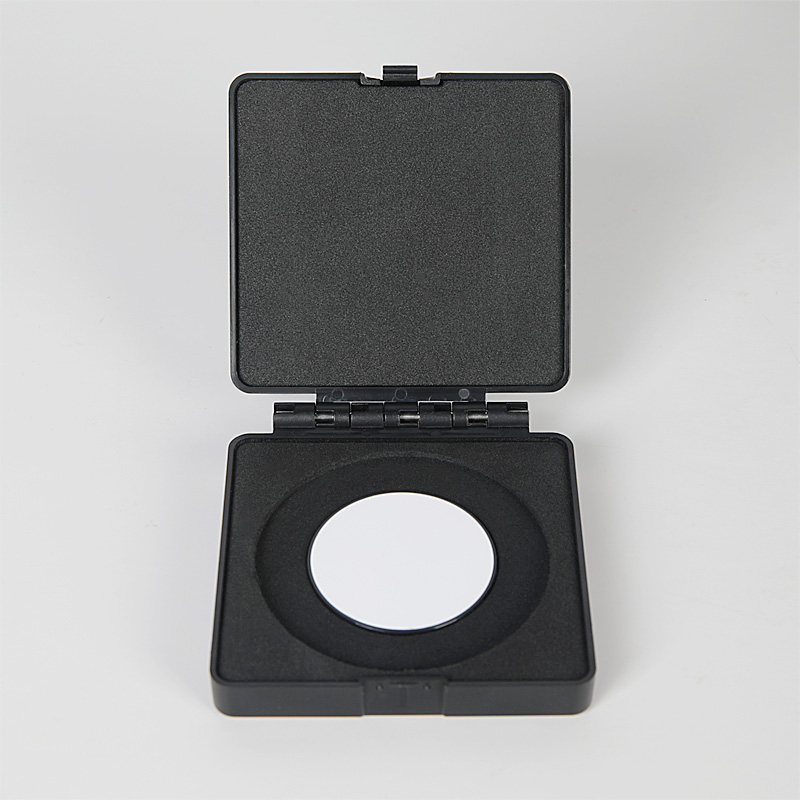

Tavola bianca di qualità professionale

Piano bianco di qualità professionale, alta durezza nella superficie, prestazioni ottiche stabili






Qualità superiore

MCU di elaborazione in tempo reale di grado industriale, trasferimento Bluetooth 5.0 più stabile e affidabile.

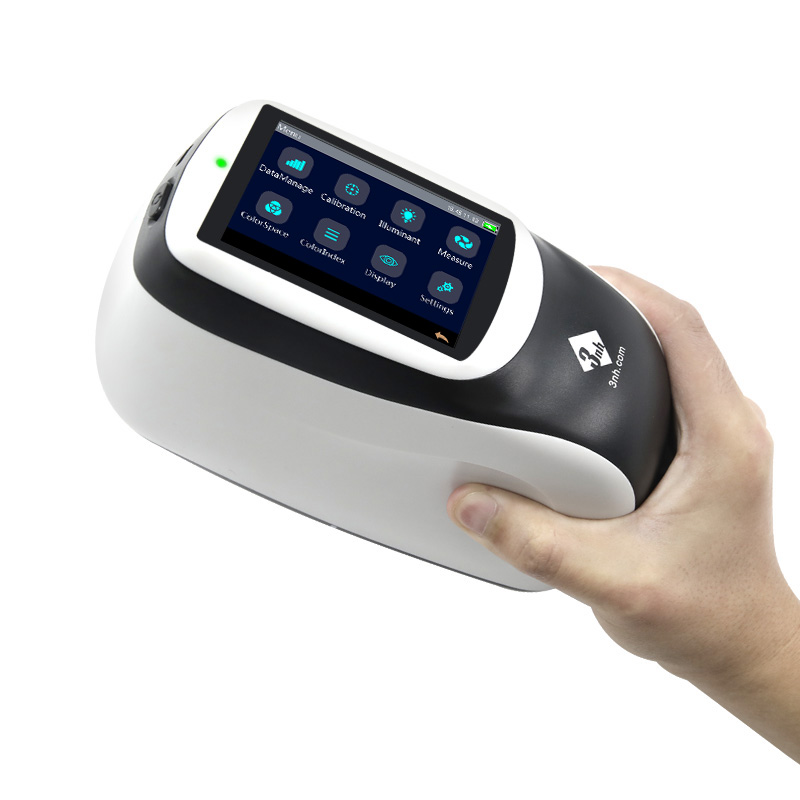

Ergonomia Design di aspetto novello e alla moda

Strumento di misura del colore compatto, robusto e affidabile, il design dell'aspetto MS3006 è facile da usare e la posizione di tenuta della mano e il pulsante di misura sono ben progettati, che possono soddisfare diverse abitudini di tenuta, superficie liscia e fine, dal processo di trattamento dell'aspetto ad alta precisione.

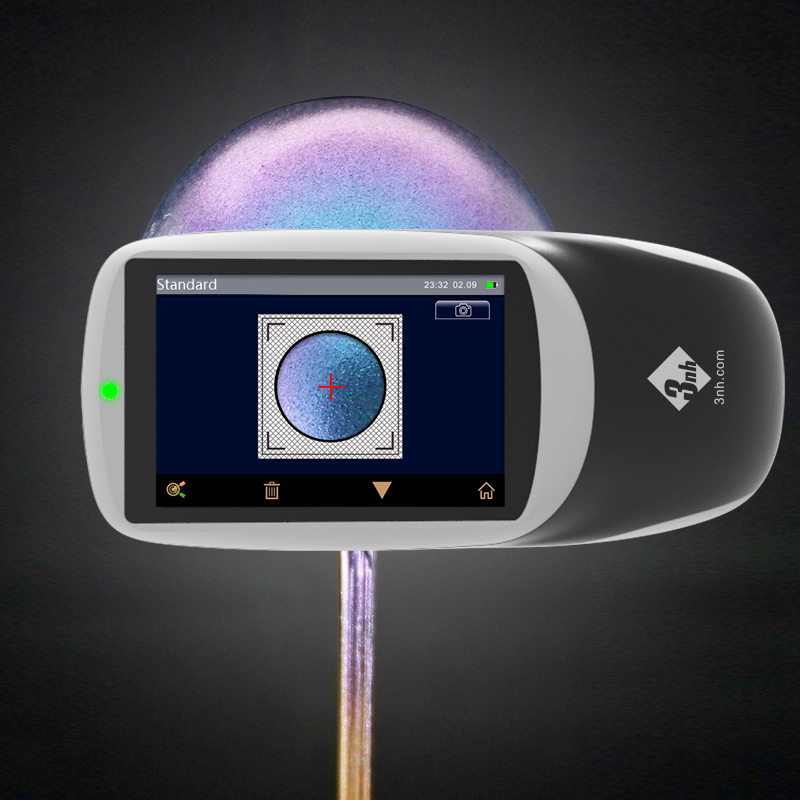

Anteprima della fotocamera a colori, può osservare chiaramente l'area misurata

Posizionamento della fotocamera a colori integrato, può giudicare con precisione la posizione misurata dell'oggetto e migliorare l'efficienza e l'accuratezza della misurazione.

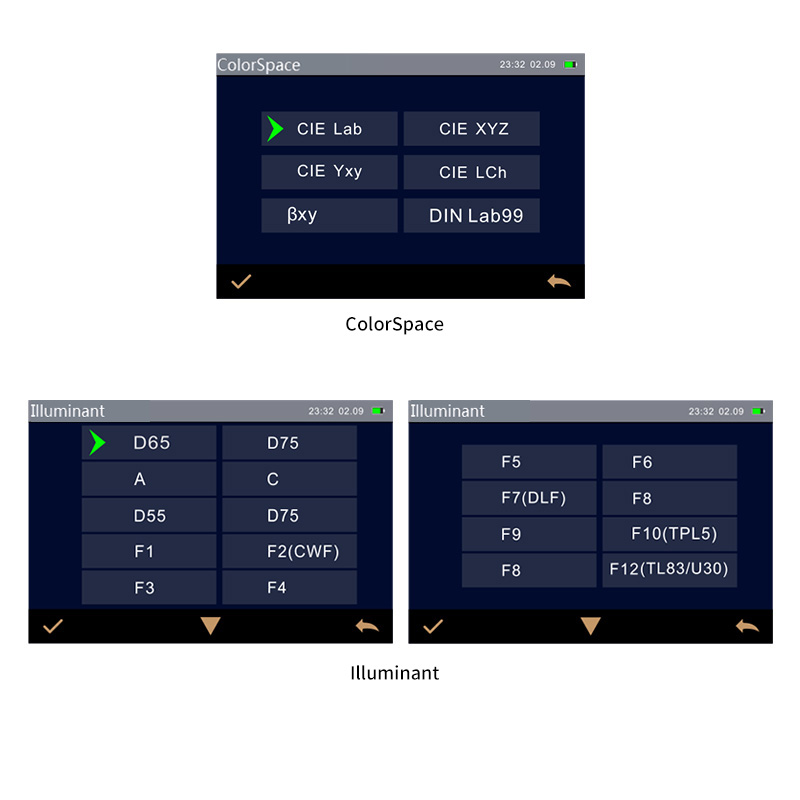

Spazio di misura del colore multiplo, fonti luminose di osservazione multiple

Offerta CIE LAB, XYZ, Yxy, LCh, β XY, spazio di colore DIN Lab99, e D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 e F5, F6 e F7 (DLF), F8, F9, F10 (TPL5) e F11 (TL84), F12 (TL83 / U30) Una varietà di sorgente luminosa, che può soddisfare la richiesta speciale di misurazione in diverse condizioni di misurazione.

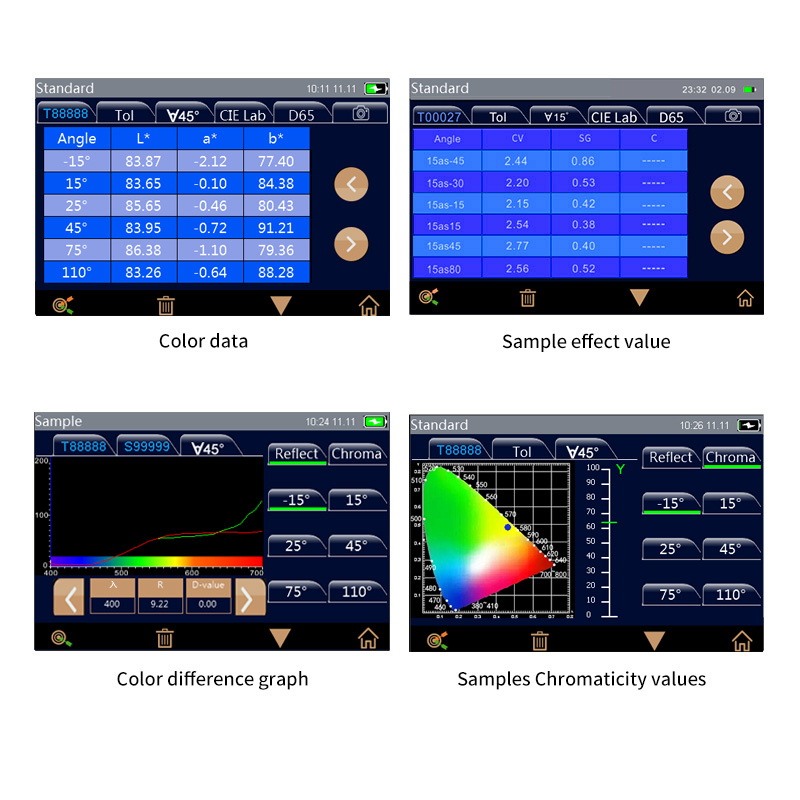

Analizza facilmente i dati

Lo schermo può visualizzare intuitivamente lo spettro / i dati, il valore della cromaticità del campione, il valore / la figura della differenza di colore, i risultati di passaggio / fallimento, la simulazione del colore, il valore dell'effetto del campione, il valore della differenza di effetto e altri dati, convenienti da visualizzare, migliorando anche notevolmente l'efficienza del lavoro dell'utente.

La sua comprovata tecnica di misura a 6 angoli e la sua apertura più piccola consentono letture più veloci e accurate dei colori metallici, scintilla, perla e effetto, anche in luoghi curvi e difficili da raggiungere!

Video di dimostrazione dello spettrofotometro MS3006


Questo video mostra come utilizzare il dispositivo MS3006 per misurare il colore di campioni di colore perla.

Guida operativa : come avviare lo strumento, Controllare la correzione in bianco e nero prima dell'uso, taratura, procedure di misura per diversi tipi di campione, Premere il pulsante di misura per avviare il test, la misurazione è completa, confrontare i dati dei valori del colore a 6 angoli, come passare tra diversi spazi di colore e fonti di luce.

Contatta gli esperti per saperne di più sul MS3006


MS3006 6 Angle Spectrophotometer Technical parameters



Model

MS3006
Measurement Geometry6 measurement angles (6 illumination sources, 1 receivers)
Measure Angle45° Receiver：
45as-15°,45as15°,45as25°, 45as45°,45as75°,45as110°
Conform to the standards：ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4 SAE J 1545
ApplicationProvide accurate and consistent color measurement for metallic, pearlescent and other complex special effect color products
Light SourceFull spectrum LED light source with blue enhancement
Lamp Life5 years, 3 million times measurements
Spectrophotometric ModeConcave Grating
Sensor256 Image Element Double Array CMOS Image Sensor
Wavelength Range400nm-700nm
Wavelength IntervalIllumination size Φ23mm / Measuring spot 9X12mm (Customized: Illumination size Φ10mm / Measuring spot 6X8mm)
Measurement Range0~600%
Semiband Width10nm
Measuring ApertureΦ12mm
Color SpaceCIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99
Color Difference FormulaΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1), ΔE*00, DINΔE99,ΔE DIN6175,color difference formulas of multiple car brands
Other Colorimetric IndexFlop Index
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75, F1,F2(CWF),F3,F4,F5,F6, F7(DLF),F8,F9,F10(TPL5), F11(TL84),F12(TL83/U30)
DisplaySpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset, Color simulation, Sample effect value, Effect difference value
Measuring Time(not including the effective color measuring time)
RepeatabilitySpectral reflectance: Standard deviation within 0.08%
Chromaticity value: ΔE*ab 0.03 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
ReproducibilityΔE*<0.10,avg on the gray tile of BCRA tile set
ΔE*<0.25,avg on the color BCRA tile set
Inter-instrument Error0.2ΔE*00(avg on reference Series II BCRA tile set)
Effect ParametersSparkle Grade(SG),Diffuse coarseness(DC) and Color Variation(CV)
Effect Measurement6 angles Sparkle Grade(SG),Color Variation(CV):15as-45°,15as-30°,15as-15°,15as15°,15as45°,15as80°
15d Diffuse coarseness(DC)
Effect RepeatabilitySparkle Grade(SG) Short-term repeatability: 0.12% (10 times standard deviations) (When a color plate is measured 10 times at 10 second intervals after white calibration)
Diffuse coarseness(DC) Short-term repeatability:e0.09% (10 times standard deviations) (When a color plate is measured 10 times at 10 second intervals after white calibration)
Effect ReproducibilitySparkle Grade(SG) Reproducibility: 1.9% (10 times standard deviations)
(avg on reference Series II BCRA tile set)
Diffuse coarseness(DC) Reproducibility: 1.4% (10 times standard deviations)(avg on reference Series II BCRA tile set)
Trigger modeButton trigger, software trigger
Measuring ModeSingle measurement, average measurement (1-99), continuous measurement (1-99)
Locating ModeColor camera preview
DimensionL*W*H=195X83X128mm
WeightAbout 1Kg
Powerlithium-ion battery, 3.7V,5000mAh, Continuous test 6000 times within 8 hours of full charge
Display3.5-inch TFT color LCD, Capacitive Touch Screen
InterfaceUSB, Bluetooth 5.0
Data Storage1000 pcs Standards,4000 pcs Samples
LanguageSimplified Chinese, Traditional Chinese, English
Operating Environment10℃ to 50℃, humidity does not exceed 85%, no condensation
Storage Environment-20℃ to 50℃, humidity does not exceed 85%, no condensation
CalibrationBuilt-in white board parameters, external white board, black light trap, color board
Calibration Interval4 hours,8 hours,24 hours,Startup calibration
Standard accessoriesPower Adapter, USB Cable, User Guide,PC Software(download from the official website), Calibration Board, black light trap,Protective cap, wristband
Optional AccessoryMicro-printer
NotesTechnical parameters are for reference only, subject to actual sales products.


I nostri stimati clienti

  • Toyota
  • Lear
  • clienti adienti
  • Honda
  • Forvia
  • Bosch
  • yazaki
  • industrie belrise

FAQ su MS3006 Multi-angle spectrophotometer

Non esiste una formula matematica generica per il valore della lucentezza. Piuttosto, viene misurato direttamente con un luminosità misuratore, che confronta quanto fortemente la luce riflessa da un campione corrisponda a uno standard (tipicamente vetro nero con una riflessanza nota).


La ripetibilità è un parametro importante per l'accuratezza del colorimetro. Colorimetro portatile Threenh Technology per misurazioni del colore deviazione standard ΔE * ab è entro 0,03 (Condizione di misurazione: il valore medio di 30 misurazioni sulla tavola bianca ad un intervallo di 3 s dopo la taratura). Ogni colorimetro può passare l'ispezione qualificata prima di lasciare la fabbrica per assicurarsi che sia conforme allo standard dell'Istituto di metrologia cinese.

a. Controllare se il cavo USB è collegato. In caso contrario, si prega di collegarlo. Verificare se la connessione è efficace. È possibile riconnettere il cavo USB per il test.

b. Se il cavo USB è collegato bene ma l'interfaccia mostra ancora "USB Disconnect", riavvia il colorimetro e inserisci "Menu" -"Comm" per avviare la comunicazione.

c. Cambiare il cavo USB o cambiare la porta USB nel vostro PC.

Of course. Light booths can determine the color of plastic materials, paints, and coatings used in cosmetics, leather, and even pottery. Light booths used to assess and determine precise color comparison can be used on a variety of materials.


During color evaluation, maintaining consistent light sources and viewing conditions is critical. Standard viewing conditions vary depending on the object being evaluated, including factors such as brightness, illumination angle, and observer position. Accurate evaluation can be achieved by establishing a proper environment that meets these requirements.

In development and production sites with extremely high color requirements, such as the automotive and cosmetics industries, accurately reproducing colors is essential. Color evaluation helps determine whether the color matches the intended image or target color. It is the process of measuring color, analyzing its characteristics, and evaluating how well it aligns with a specific target color.

color measurement and color evaluation

Visual Color Evaluation

Color differences are compared visually using standard light sources or reference colors (such as color cards). This method allows color confirmation under conditions close to natural light, making it ideal for color inspection in design and production processes.

Instrumental Color Evaluation

Measurements are performed using a spectrophotometer or colorimeter. This method eliminates the subjective influence of the operator and is widely used for product quality control and industrial applications, enabling scientific quantification of color.


Color evaluation is widely used across industries such as product development and quality control departments in manufacturing.

Typical applications include:

  • Automotive Industry

    Used for quality evaluation of automotive paint, exterior parts, and interior components.

  • Coatings & Materials Industry

    Used to maintain and manage color accuracy for coatings, plastics, glass products, and more.

  • Cosmetics Industry

    Used to verify color consistency in products such as lipsticks and foundations.

  • Molded Products (Resin & Plastics)

    Used to evaluate color difference and uniformity of surface effects in finished products.

  • Furniture & Building Materials Industry

    Used to ensure color consistency in materials such as wood and plywood.

Each haze test can take from 3 to 10 seconds depending on the device and the type of sample.
