YS6002-M Metero di nebbia colore

YS6002-M Benchtop Color Haze Meter

The YS6002-M benchtop transmittance color haze meter is a domestic color haze meter independently developed by 3nh with independent intellectual property rights. The instrument meets the transmission D/0 (diffuse illumination, 0° direction reception) geometry specified by CIE 15 Optical structure (it can also achieve approximate transmission 0/0 (parallel light illumination/0 degree reception) geometrical optical structure).


Key Highlights

  • 7-inch TFT pure color capacitive touch screen; 20000 storage space; concave grating;

  • 360-780 full-spectrum combined LED light source

  • C/A/D65 light source haze (ASTM D1003/1044), transmittance, cobalt platinum index, Gardner index

  • Reflectance and TRransmission sample measurement

  • Independent light source detector and temperature sensor

  • Two standard observer angles of 2/10

  • Color management software

YS6002-M Metero di nebbia colore Istruzioni Manuale d'uso YS6002-M Metero di nebbia colore Il PDF
Questo YS6002-M Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

Il misuratore di nebbia colore di trasmissione di banco YS6002-M è un misuratore di nebbia colore domestico sviluppato in modo indipendente da 3nh con diritti di proprietà intellettuale indipendenti. Lo strumento soddisfa la geometria di trasmissione D/0 (illuminazione diffusa, ricezione di direzione 0°) specificata dalla struttura ottica CIE 15 (può anche raggiungere una struttura ottica geometrica di trasmissione approssimativa 0/0 (illuminazione di luce parallela/ricezione di grado 0). La fonte di illuminazione dello strumento è una fonte di luce LED composita a spettro completo (D65) a 360-780nm, e la raccolta spettrale a intervallo di 10nm è ottenuta attraverso una reticola concava di precisione e un rilevatore CMOS a 256 pixel. Il test accurato di vari indicatori ottici (nebbia, trasmissione, cromaticità, differenza di colore, giallità, bianchezza, indice di cobalto-platino, indice di Gardner, ecc.) è ottenuto in conformità con gli standard del settore. È ampiamente utilizzato nella misurazione del colore della farmacopea standard nazionale, nella lavorazione del vetro, nella lavorazione della plastica, nel film, nella lavorazione del display, nell'industria dell'imballaggio, nell'analisi chimica dei liquidi e in altre industrie per l'analisi della nebbia e le prove di trasmissione. Supporta la misurazione della trasmissione delle tracce.

Caratteristiche di YS6002-M Benchtop Color Haze Meter

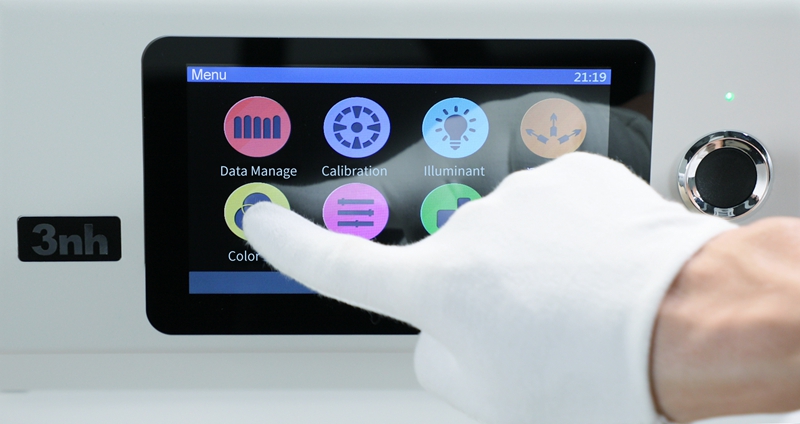

Alta configurazione hardware: schermo touch capacitivo a colori puri TFT da 7 pollici; 20000 spazio di stoccaggio; griglia concava;

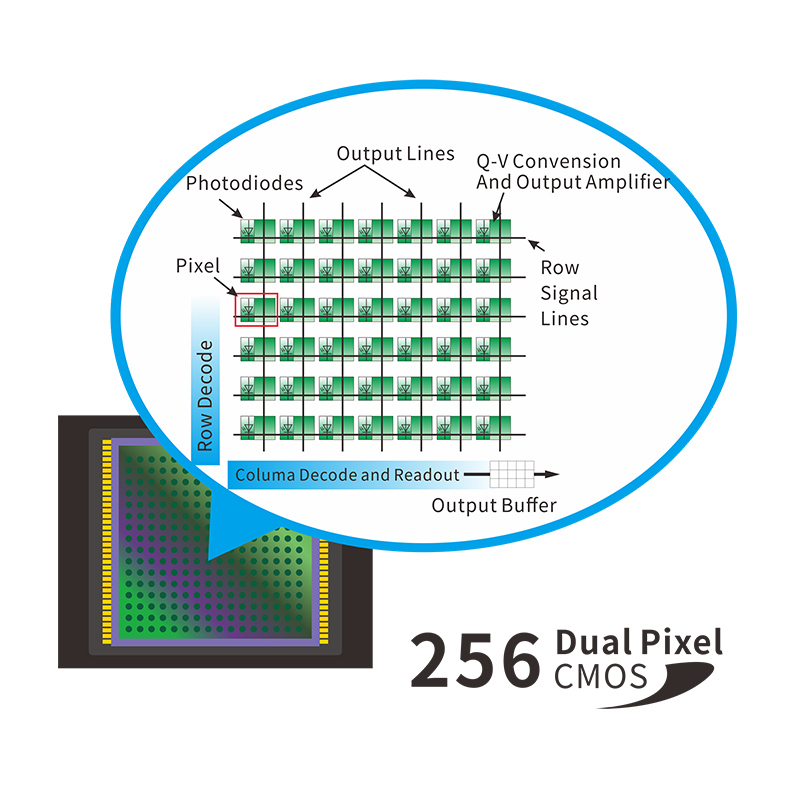

Configurazione ottica superiore e risoluzione ottica, sfera integrante da 154 mm, griglia concava, rilevatore CMOS a 256 pixel, doppio percorso ottico;

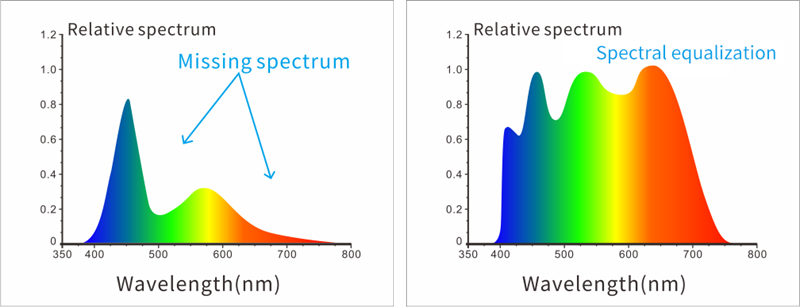

Utilizzare una sorgente luminosa LED combinata a spettro completo 360-780 con alta durata e basso consumo energetico (vicino allo spettro della sorgente luminosa D65);








Capacità di misurazione del campione di riflessione e trasmissione
Realizzare facilmente il test accurato della nebbia della fonte luminosa C / A / D65 (ASTM D1003 / 1044), trasmittenza, indice di cobalto platino, indice di Gardner;

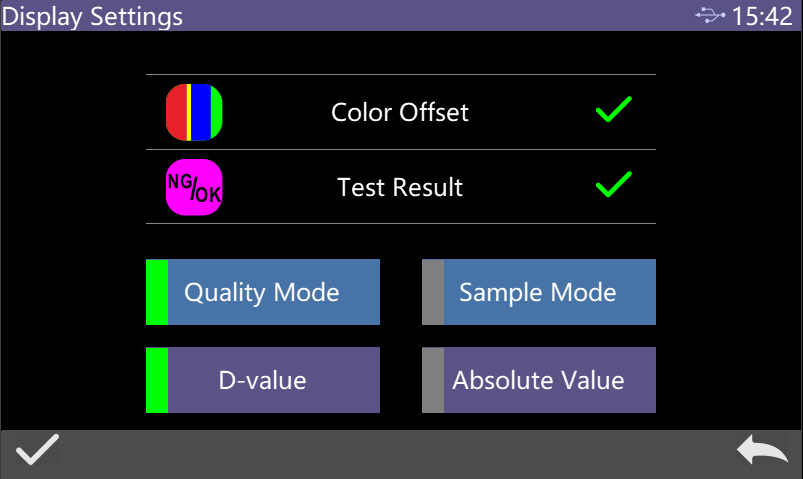

Modalità di misurazione multiple: modalità di controllo di qualità, modalità campione, per soddisfare le esigenze di più clienti;


ys6002_measurement modes.png

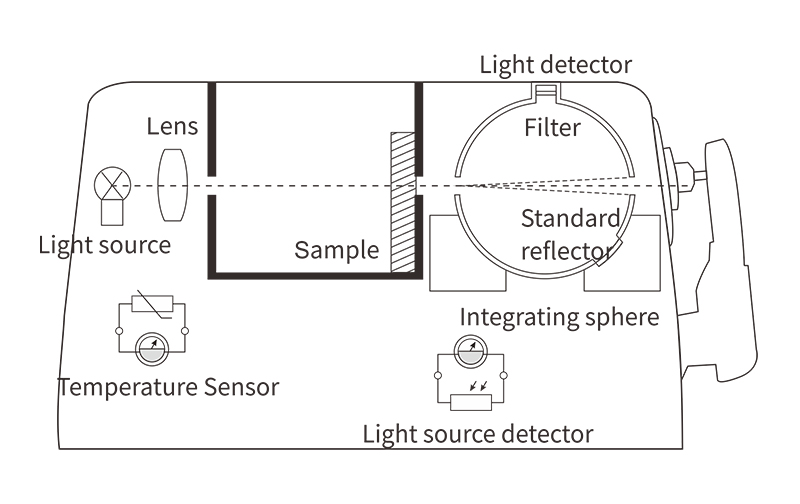

Rilevatore indipendente di sorgente luminosa e sensore di temperatura, sempre monitorare la sorgente luminosa e i cambiamenti ambientali per garantire dati di prova affidabili;

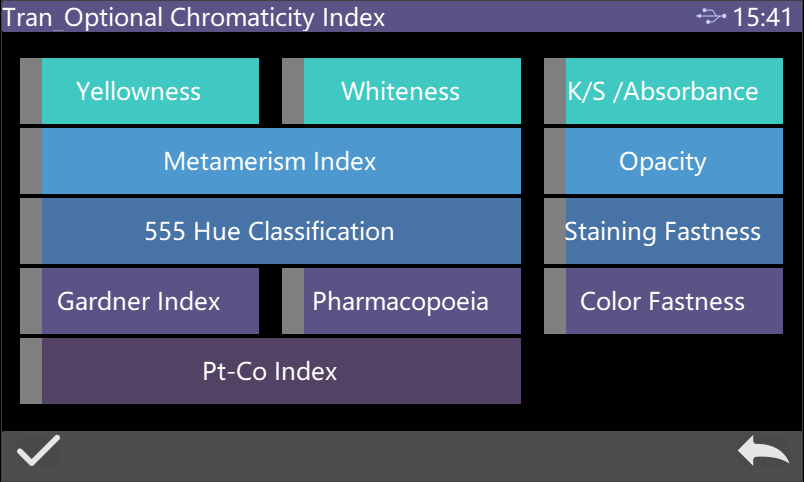

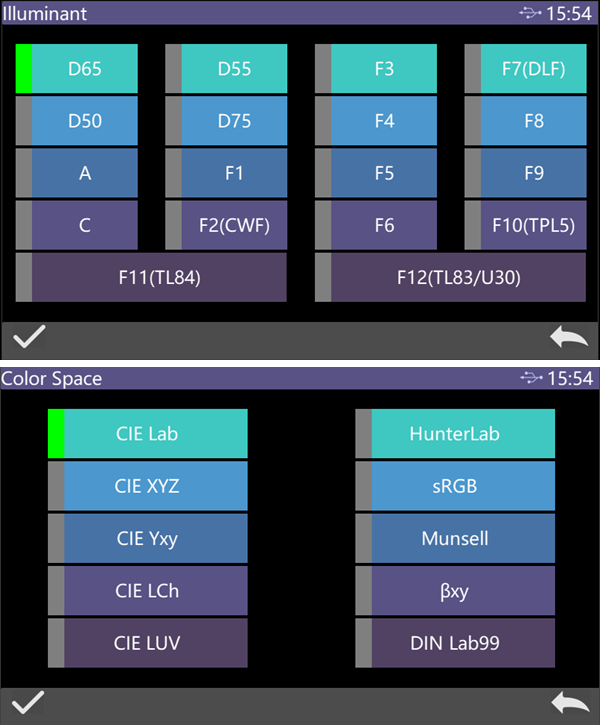

Due angoli osservatori standard di 2/10, modalità di sorgente luminosa multiple, sistemi di colori multipli, soddisfazione di più indicatori di cromaticità standard e soddisfazione di vari requisiti del cliente per il test di cromaticità;













Buona interazione uomo-macchina e precisione e stabilità della prova;

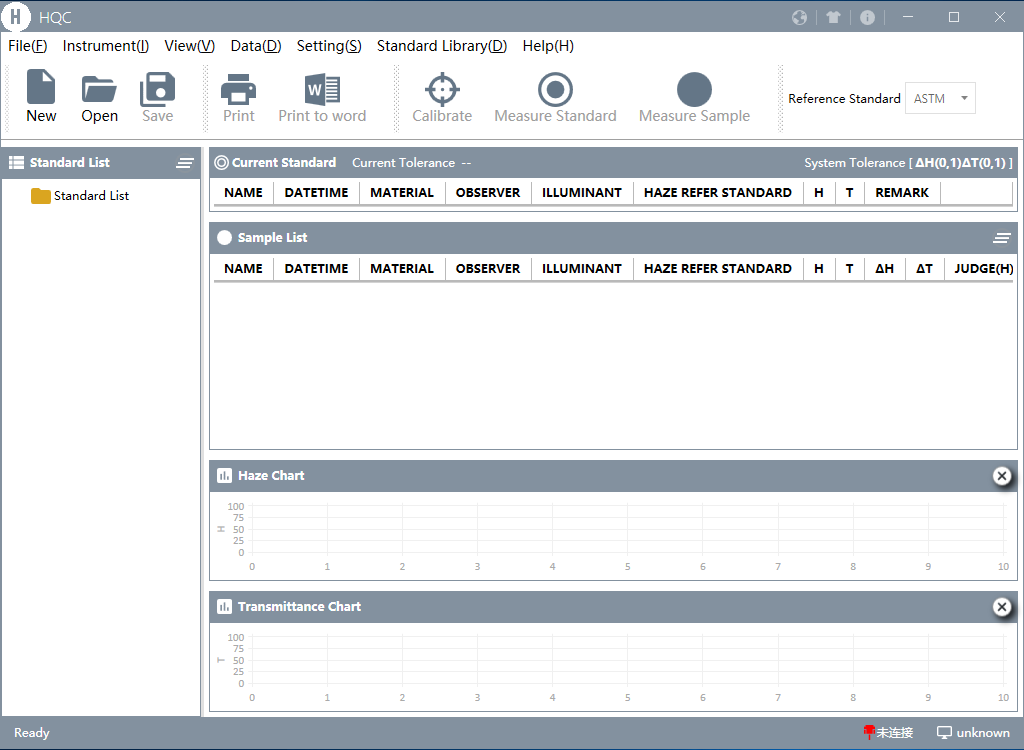

Il software PC ha potenti estensioni di funzione









Technical Parameters of YS6002-M Benchtop Transmittance Color Haze Meter


Model YS6002-M
Optical Geometry Transmittance:d/0 (diffuse illumination, 0°direction reception);
similar to CIE15 standard 0/0(diffuse illumination, 0°direction reception);
Confirms to the standard of ASTM D1003/1044, CIE No.15, GB/T 3978, GB2893, GB/T 18833, ASTM E308, DIN5033 Teil7
Application National standard pharmacopoeia color measurement, glass processing, plastic processing, film, display processing, packaging industry, liquid chemical analysis and other industries are widely used in haze analysis and transmittance testing, supporting trace transmission measurement
Intergrating Sphere Size Φ154mm
Light Source 360~780nm combined LED light source
Spectroscopic method Concave-Grating
Detector 256 Image Element Double Array CMOS Image Sensor
Wavelength Range 360~780nm
Wavelength Pitch 10nm
Half Bandwidth 10nm
Reflectance Range 0~200%
Measurement Aperture Transmittance: Φ25.4mm/Φ4mm
Color Spaces CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99
Color Difference Formulas ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter)
Other Colorimetric Data Haze (ASTM D1003/1044), Transmittance T,
WI (ASTM E313, CIE/ISO, AATCC, Hunter),
YI (ASTM D1925, ASTM 313),
TI (ASTM E313, CIE/ISO),
Metamerism index Mt,
Staning fastness, Color fastness, Absorbance,
APHA/Hazen/Pt-Co (Platinum Cobalt Index), Gardner Index,
Saybolt (Sybert Index), ASTM D1500 color scale, Chinese Pharmacopoeia color
Observer Angle 2°/10°
Illuminant D65,A,C,D50,D55,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,DLF,TL83,TL84,TPL5,U30
Display Data Spectral graph/data, sample chromaticity value, color difference value/graph, chromaticity graph, color simulation, pass/fail result, color offset
Measurement Time About 1.5s
Repeatability Spectral transmittance: test transmission reference white standard deviation within 0.05% (400~700nm: within 0.04%):
Chromaticity value: Φ25.4mm, ΔE*ab within 0.03 (After the instrument is warmed up and calibrated, the average value of 30 times of transmission reference white is measured at an interval of 5s)
Inter-instrument Agreement Φ25.4mm, within ΔE*ab 0.2 (the average value measured by the original 5 standard transmission color plates)
Size 370X300X200mm(L*W*H)
Weight About 9.6kg
Power DC 24V,3A Power Adapter
Illuminant Life Span 5 years, more than 3,000,000 times measurement
Screen 7-inch TFT Capacity Touch Screen Display
Interface USB,Printing Port
Storage Standard:5000; Sample:20000
Language Simplified Chinese, Traditional Chinese, English
Working Temperature 0~40℃(32~104°F)
Storage Temperature -20~50℃(-4~122°F)

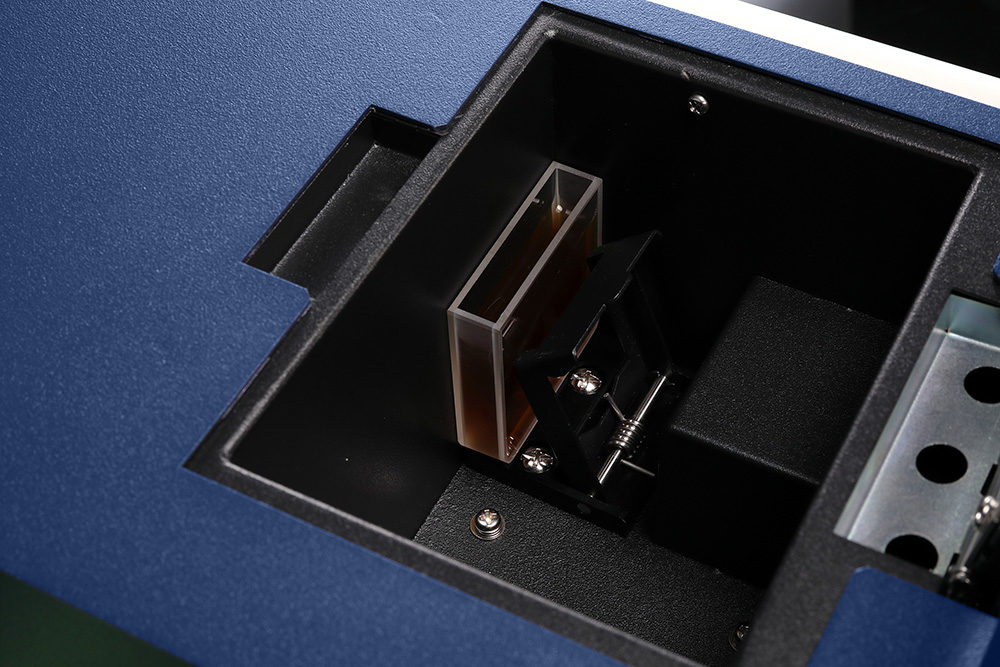

Standard Accessory Power adapter, manual, quality management software (download from official website), data cable, reflective whiteboard, reflective blackboard, transmission blackboard, 25.4mm aperture, transmission test fixture assembly, micro-hole (4mm) transmission test fixture assembly
Optional Accessory Miniature- printer
Note The specifications are subject to change without notice.

I nostri stimati clienti

  • nostro cliente OHARA INC
  • Partner ACI Industriearmaturen
  • Cliente AGC_Inc
  • nostro cliente Abrisa Technologies
  • società Schlegel Electronic Materials
  • Azienda innovativa viracon
  • Cincinnati Gasket società di vetro
  • cliente società pilkington

FAQ su YS6002-M Meteri di nebbia

A haze meter should be calibrated every 6 months, or more frequently if used for certain quality control processes.


A haze meter is precise and accurate if the sample is clean, there is a light contamination, and the sample is condition.


Take into account the measurement range, type of samples, needed precision, any relevant standards, and your industry.


Our haze meters provide consistent and accurate data as per the requirements of ASTM D1003, ISO 13468, and JIS K7105. Due to the high precision, advanced optics, and automatic calibrations, haze meters produce repeatable and precise results for glass, films, and plastics while remaining simple to operate.


We provide professional training to customers along with user manuals for the proper operation and maintenance of haze meters. If you have any problems during use, you can contact our experts who will quickly help you solve the problem
