Colorimetro senza contatto rileva differenze di colore di parti metalliche irregolari sulle linee di produzione

Nonostante tutti i progressi nella misurazione e gestione del colore, rimane una sfida: come misurare con precisione il colore senza far toccare lo strumento il campione, che è sempre stato un problema persistente che preoccupa i clienti.

Modern factory production line, 3nh spectrophotometer for online color detection of plastic parts



Background e esigenze

Un'impresa di produzione di parti metalliche deve affrontare sfide nella gestione della coerenza del colore dell'aspetto del prodotto durante la produzione collaborativa tra più fornitori. A causa delle forme irregolari e delle caratteristiche di riflessione superficiale complesse delle parti, i colorimetri a contatto tradizionali sono soggetti alla contaminazione degli strumenti e non garantiscono l'accuratezza della misurazione. Esiste la necessità di una tecnologia di misurazione del colore senza contatto per ottenere una misurazione precisa dei valori di laboratorio delle parti metalliche e garantire l'uniformità del colore in tutta la catena di fornitura.

Configurazione dello strumento e funzioni principali

Marca: 3nh ThreeNH

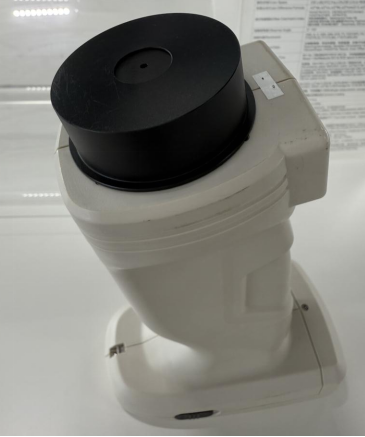

Modello: Colorimetro online senza contatto TS7708L

1747725964556

Tecnologie chiave

  1. Progettazione della porta di misura senza contatto: impedisce la contaminazione del campione della sfera di integrazione.

  2. Analisi dello spazio colore di laboratorio: quantifica la leggerezza (valore L), l'asse rosso-verde (valore a) e l'asse giallo-blu (valore b).

  3. Supporto di misura standard del campione: garantisce un controllo preciso della distanza di misura (0,7 ± 0,1 mm) e mantiene un parallelismo di 0,2 gradi tra la superficie misurata del campione e la porta di misura.


Processo operativo e punti chiave


1. Calibrazione e inizializzazione

  • Calibrazione: eseguire la calibrazione in bianco e nero prima dopo l'accensione per ridurre gli errori di misurazione.

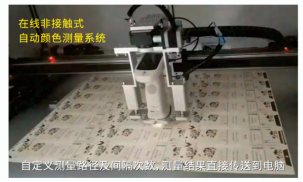

  • Installazione del supporto: fissare le parti metalliche irregolari sul supporto di misura e regolarle in modo da mantenere una distanza standard di 0,7 mm dalla porta di misura (vedi figura).



1747725985955

1747726002071


2. Esecuzione misurazione

  • Prevenzione delle perdite di luce: coperti completamente la porta di misura per evitare che la luce ambientale influisca sull'accuratezza dei dati.

  • campionamento multi-area: per superfici irregolari, selezionare più aree rappresentative per la misurazione e prendere medie per ridurre gli errori.

3. Gestione e analisi dei dati

  • Esportazione dati: supporta la connessione a un computer per recuperare i risultati di misurazione e generare rapporti sulla differenza di colore (valori ΔE).

  • Convenzione di denominazione: per lo stesso campione, utilizzare suffissi numerici o alfabetici (ad esempio, "A-1, A-2") invece di termini descrittivi come "superiore/inferiore" per facilitare la gestione dei dati in lotto.


Problemi e soluzioni

ProblemaSoluzione
Il supporto di misurazione è obbligatorio?1. Il supporto assicura una distanza standard di 0,7 mm; altrimenti, i valori di laboratorio divergono significativamente.
2. Il contatto diretto con la porta di misura senza contatto può sporcare la sfera di integrazione.
3. Le staffe di misura automatiche personalizzate possono risparmiare lavoro per le misurazioni del lotto.
Può essere utilizzato con un computer?Sì, la maggior parte degli spettrofotometri segue passi di funzionamento simili.
I dati possono essere recuperati?Sì, e puoi rimesurare i campioni rispetto ai valori standard.


Colorimetri online senza contatto consigliati

La necessità di misurare il colore senza contatto proviene da imprese di vari settori industriali. Ad esempio, nel settore alimentare, delle bevande e dei cosmetici, ci sono spesso campioni che non possono entrare in contatto con le apparecchiature di misura. Per affrontare questa sfida, Threenh ha sviluppato il TS7708L, uno spettrofotometro di imaging senza contatto che offre versatilità e precisione rivoluzionarie per la misurazione di vernici umide e secche, plastiche, cosmetici, nonché campioni piccoli e di forma irregolare. Il Threenh TS7708L può accelerare la formulazione del colore, l'ispezione del colore in produzione e il controllo della qualità, riducendo gli sprechi e la rielaborazione riducendo i tempi di ciclo.

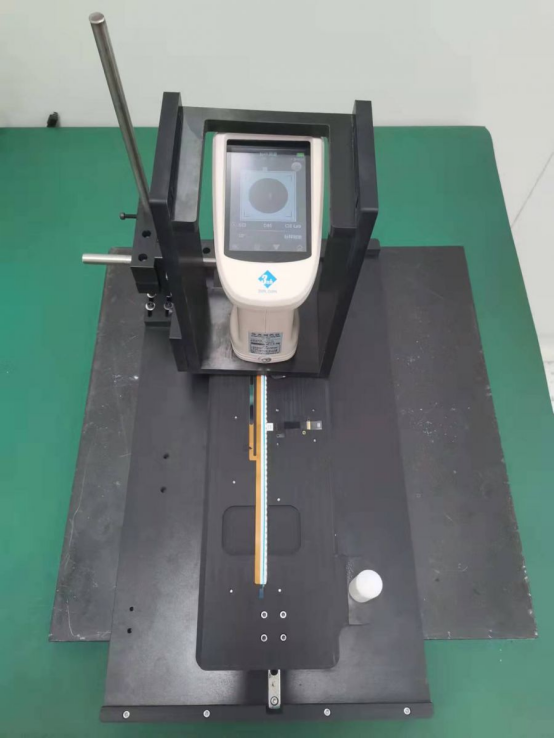

TS7708L Spettrofotometro online senza contatto

  • Tecnologia: dispone di una griglia di precisione a 1000 linee, sensori a fotodiodi di silicio a doppia colonna a 40 gruppi e una sorgente luminosa a LED a spettro completo di lunga durata.

  • Prestazioni: Ripetibilità ΔE*ab < 0.03, optical resolution < 10nm.

  • Applicazioni: misurazione senza contatto di liquidi, paste, polveri, ecc. Adatto per linee di produzione automatizzate in settori come la plastica e l'elettronica, vernici e rivestimenti, stampa e tintura tessili, carta di stampa, automobilistica, metallica, medica, cosmetica e alimentare, consentendo una gestione standardizzata del colore.


Questa soluzione affronta le sfide legate alla coerenza dei colori nella produzione di parti metalliche complesse, fornendo misurazioni ad alta precisione e senza contaminazioni e una gestione efficiente dei dati per il controllo della qualità tra fornitori.
