Analisi di base degli spettrofotometri: principi tecnici, vantaggi di prestazione e innovazioni

Gli strumenti di misura ottica sono estremamente importanti per i laboratori industriali e gli impianti di ricerca che si occupano dell'analisi dei materiali. Lo spettrofotometro è uno strumento ottico di precisione utilizzato per misurare, calcolare ed esprimere i colori in modo accurato ed obiettivo. I produttori in genere li usano per monitorare l'accuratezza dei colori durante tutto il processo di produzione, consentendo la condivisione e la replica precise dei colori. In sostanza, gli spettrofotometri trasformano l’esperienza sensoriale del colore in dati interpretabili. Possono misurare il colore di quasi qualsiasi sostanza, tra cui liquidi, plastica, carta, metalli, tessuti e vari altri materiali. Inoltre, quantificano il colore delle superfici di diverse sostanze e forniscono le curve di emissione spettrale degli oggetti misurati.

Anche se ampiamente utilizzati, gli spettrofotometri sono spesso confusi con altri strumenti di misura ottica come spettroradiometro, spettrometro e colorimetro. Questo articolo chiarirà Che cos'è lo spettrofotometrocome funziona, i suoi componenti chiave e le sue applicazioni in diversi campi.

Che cos'è uno spettrofotometro?

Uno spettrofotometro è un dispositivo di misura ottica, questo strumento utilizza tecnologia spettroscopica per dispersare la luce in luce monocromatica di diverse lunghezze d'onda. Un array di sensori fotoelettrici misura quindi l’intensità della luce a ogni lunghezza d’onda, ottenendo i dati spettrali del colore dell’oggetto.

Uno spettrofotometro misurerà la luce emessa in punti specifici del tempo e viene utilizzato per misurare le informazioni sull'oggetto da come la luce interagisce con i materiali. Uno spettrofotometro può misurare l'intero spettro della luce, non solo lo spettro visibile, come un colorimetro, per esempio.

Parti di uno spettrofotometro di colore

Lo spettrofotometro a colori è uno strumento di precisione progettato per misurare e analizzare le caratteristiche spettrali della luce riflessa da o trasmessa attraverso un materiale. La sua struttura tipicamente comprende diversi componenti chiave che lavorano insieme per ottenere una quantificazione accurata del colore. Lo spettrofotometro è un gadget sofisticato che dispone di più componenti realizzati con precisione. Qualsiasi guasto in uno di questi componenti può compromettere gravemente la precisione del dispositivo.

Un spettrofotometro di base comprende tipicamente un sorgente di luce, display digitale, monocromatore, selezionatore di lunghezza d'onda, collimatore, rilevatore fotoelettricoe campione cuvettaQuesti componenti funzionano in sequenza: la fonte luminosa emette radiazioni, il monocromatore e il selettore di lunghezze d'onda isolano lunghezze d'onda specifiche, il collimatore raddrizza il fascio, che passa attraverso il campione nella cuvetta. Il rilevatore fotoelettrico misura la luce trasmessa e il display digitale mostra valori di assorbinza o trasmissione per l'analisi quantitativa.

Il primo elemento è una fonte di luce. Lo spettrofotometro ha bisogno di una propria fonte luminosa per analizzare il materiale, quindi ha bisogno di una fonte luminosa che si estenda su un ampio spettro. La maggior parte delle industrie utilizza la fonte di luce a LED, una fonte di luce a LED bilanciata a banda completa garantisce una distribuzione spettrale sufficiente nella gamma di luce visibile, evita la perdita spettrale del LED bianco in una banda specifica, garantisce l'accuratezza della velocità di misura dello strumento e dei risultati di misura. Questo tipo di sorgente luminosa offre diversi vantaggi chiave rispetto alle fonti luminose tradizionali (come le lampade alogeniche o fluorescenti) nelle applicazioni di misurazione del colore.

La fonte luminosa deve emettere uno spettro stabile e coerente per garantire misurazioni affidabili. La luce viene quindi separata in lunghezze d'onda specifiche con l'aiuto di un monocromatore o di un prisma con diffrazione.

Sistema ottico

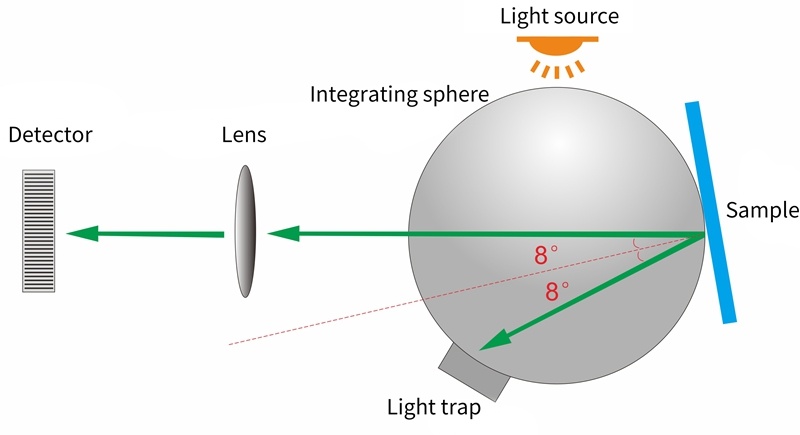

Geometria dell'illuminazione: definisce come la luce interagisce con il campione.

Componenti dello spettrofotometro

Avrai anche bisogno di un portacampioni, realizzato in vetro molto trasparente. Un rilevatore, un display di uscita e un processore sono tutti necessari.

Il rilevatore viene utilizzato principalmente per catturare la luce riflessa o trasmessa dal campione e convertirla in un segnale elettrico.

Microprocessore: Controlla le operazioni dello strumento (ad es. attivazione della sorgente luminosa, calibrazione del rilevatore) ed esegue calcoli (ad es. conversione dei dati spettrali in coordinate di colore come CIE Lab*).

Visualizzazione:

È possibile calibrare lo spettrofotometro per applicazioni specifiche del settore, proprio come uno spettrometro. È possibile calibrare singole parti di uno spettrofotometro per ottenere la capacità analitica desiderata.

Come funzionano gli spettrofotometri

Gli spettrofotometri operano sul principio della spettroscopia di precisione a LED combinata, che separa la luce in intervalli di lunghezza d'onda specifici e utilizza più array di sensori per l'analisi fotosensibile.

Il nome "spettrofotometro" deriva dal suo principio di progettazione: è uno strumento ad alta precisione che misura i valori di laboratorio dei colori del prodotto sfruttando le caratteristiche spettrali della riflessione della luce e utilizzando analisi spettrofotometrica. La sua R&D e produzione sono pienamente conformi agli standard stabiliti dalla Commissione Internazionale per l’Illuminazione (CIE). Inoltre, gli spettrofotometri possono visualizzare i dati spettrali, fornendo informazioni più dettagliate sul colore dell'oggetto misurato.

Il principio operativo di uno spettrofotometro è ingannevolmente semplice per un dispositivo così complicato quanto è: il dispositivo emette luce, la luce passa attraverso il soggetto di prova e il dispositivo misura come la luce rimanente è necessaria per dare la lettura desiderata.

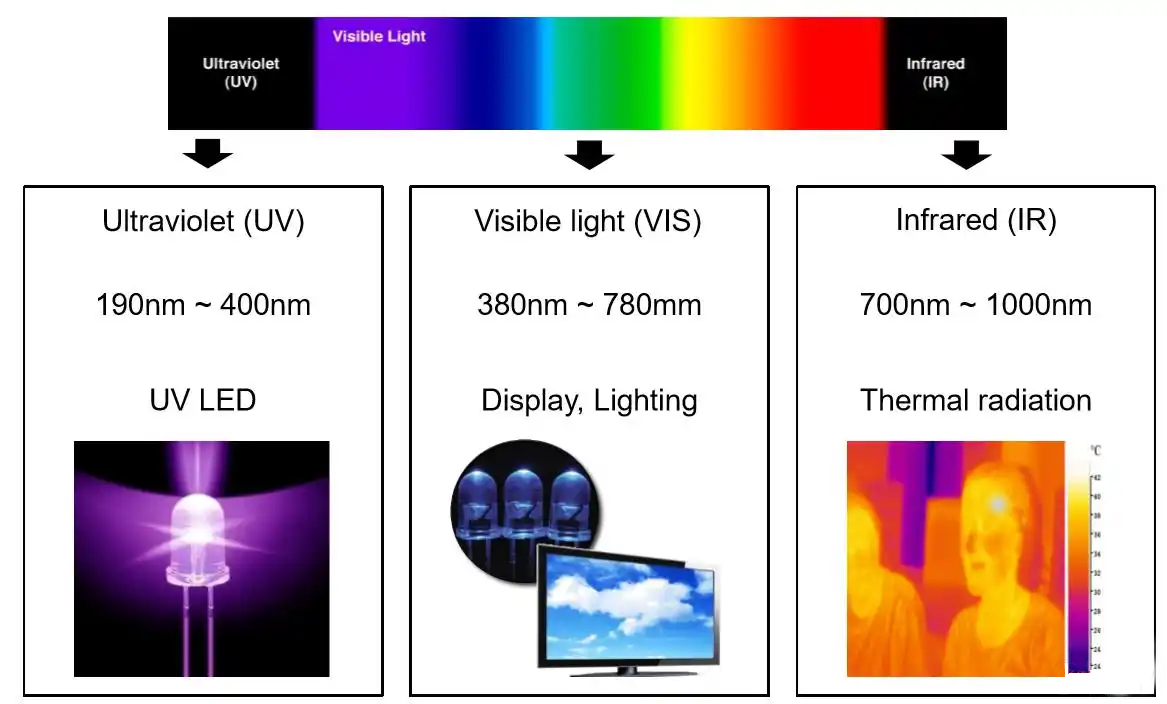

Lo spettrofotometro emette luce UV, VIS o IR e invia una lunghezza d'onda in base alla taratura. La luce colpisce l'oggetto di prova ed estrapola i dati di analisi sulla base della lunghezza d'onda rimanente che l'oggetto non ha assorbito. I risultati possono variare a seconda dei parametri che definisci.

Tipi di spettrofotometro

Esistono diversi tipi di spettrofotometri, ognuno ottimizzato per diversi compiti. Alcuni sono eccellenti nel lavorare con i metalli, altri sono necessari per trattare i materiali su scala atomica. Quindi, praticamente ogni industria ha la propria versione preferita dello spettrofotometro.

Il più ampiamente utilizzato spettrofotometro è lo spettrofotometro UV-VIS. Questi dispositivi sono altamente ottimizzati per l'analisi dei componenti chimici di un materiale, quindi vedono molta azione nell'industria farmaceutica e nei laboratori di ricerca chimica.

Lo spettrofotometro infrarosso utilizza la luce infrarossa, che ha una penetrazione molto più alta nella materia organica. Questo vede molto uso nella chimica organica e nella scienza molecolare. AAS o spettrofotometro di assorbimento atomico è ideale per misurare la concentrazione di materiale, e quindi è utilizzato per studiare materiali densi come i metalli.

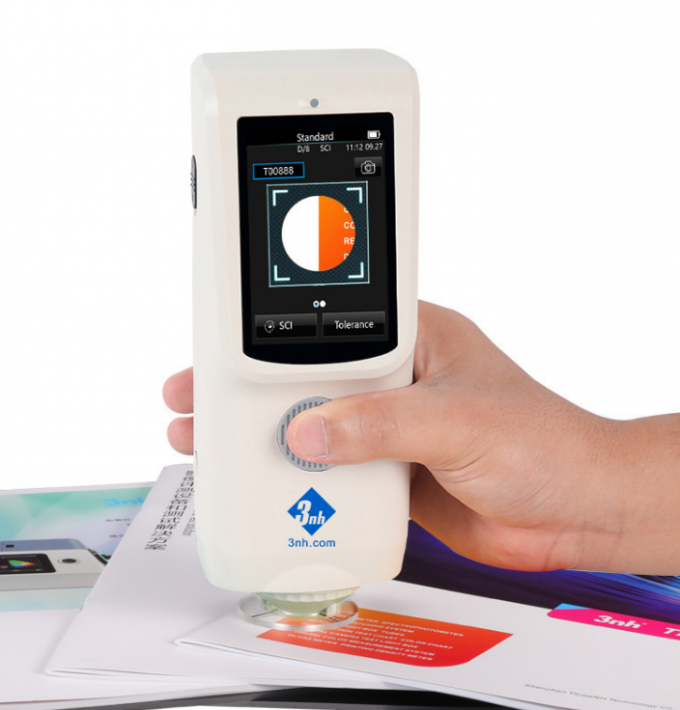

Spettrofotometro visibile

Spettrofotometro a fascio singolo utilizzato per misurare l'assorbinza di una sostanza in esame nell'intervallo di luce visibile (400-760 nm) e per eseguire analisi qualitative e quantitative. Questo strumento è ampiamente applicato in settori come medicina e salute, test clinici, monitoraggio ambientale e produzione alimentare.

Spettrofotometro di fluorescenza

Strumento utilizzato per la scansione degli spettri di fluorescenza emessi da marcatori fluorescenti in fase liquida. È applicabile nella ricerca scientifica, ingegneria chimica, medicina, biochimica, protezione dell'ambiente, test clinici, ispezione alimentare, esperimenti didattici e altri campi.

Indicatori di misura correlati allo spettrofotometro

Ci sono due unità di misura cruciali che si possono associare a uno spettrofotometro. Sono: assorbimento e trasmissione.

AssorbenzaL'assorbimento misura la quantità di luce che un campione può assorbire a una lunghezza d'onda specifica. Un numero elevato del valore di assorbimento significa che assorbe più luminanza, e un numero piccolo indica meno luce assorbita. L'assorbimento è estremamente necessario per l'analisi quantitativa,

trasmissioneLa trasmittenza si riferisce alla luce che il campione non assorbe. Una trasmissione del 100% significa che nulla è assorbito, e lo 0% significa che tutto è assorbito. Condivide una connessione inversa con l'assorbinza. Quindi, quando uno aumenta, l'altro diminuisce e viceversa. Ci sono anche lunghezza d'onda e densità ottica.

Curve di riflessione/trasmissione spettrale dei materiali: utilizzate per analizzare le caratteristiche di assorbimento, riflessione o trasmissione di sostanze per la luce di diverse lunghezze d'onda, comunemente viste nella misurazione del colore.

Spettrofotometro vs. Colorimetro vs. Spettroradiometro

Spettroradiometro, colorimetro e spettrofotometro sono tre degli strumenti di misura ottica più comunemente utilizzati in varie industrie. Ognuno di questi dispositivi ha un caso d'uso diverso, quindi ecco un rapido confronto per chiarire qualche confusione sulle loro capacità:

1. Capacità di misurazione

Lo spettrometro misura l'assorbinza, la trasmissione e la riflessione in un ampio spettro (UV, VIS, IR). Fornisce dati dettagliati lunghezza d'onda per lunghezza d'onda, ideali per analisi chimiche come la quantificazione del DNA, la purezza del farmaco.

I colorimetri si occupano solo della luce visibile per imitare la percezione del colore umana. La luce visibile di solito si riferisce alle tonalità RGB. I professionisti lo usano per la corrispondenza dei colori in vernici, tessuti e calibrazione di display, ma manca di altre capacità di analisi spettrali.

2. Accuratezza e risoluzione

Gli spettrofotometri offrono la massima precisione chimica, rilevando sottili spostamenti di assorbinza per analisi quantitative, rendendoli la scelta ideale per industrie correlate.

I colorimetri sono meno precisi ma più veloci, adatti per i controlli del colore in tempo reale nella produzione. È ideale per la calibrazione di componenti sensibili al colore come monitor PC, schermi telefonici e schermi TV.

Gli spettroradiometri eccelleno nella precisione radiometrica, misurando l'energia luminosa per applicazioni fotometriche. La maggior parte dei ricercatori lo utilizzano per misurare la profondità della lunghezza d'onda spettrale e altri eventi sismici. I progetti di energia pulita e la ricerca solare si basano fortemente su questi dati.

Spettrometro vs. Spettrofotometro

Ecco un confronto dettagliato tra uno spettrometro e uno spettrofotometro, chiarendo le loro definizioni, funzioni e differenze chiave:

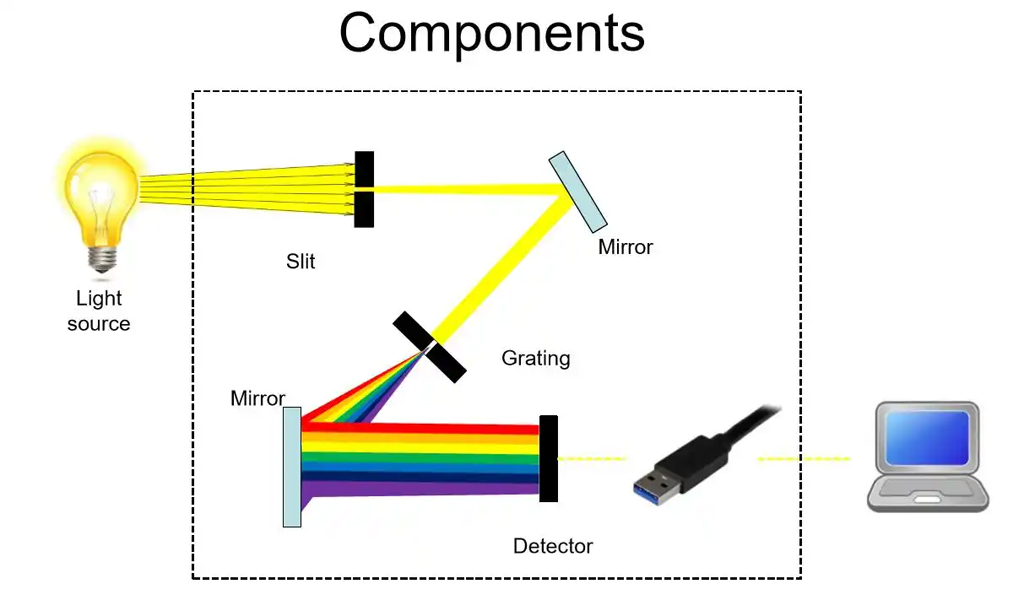

Spettrometro

• Uno spettrometro è uno strumento che misura le proprietà fisiche della luce (ad esempio, lunghezza d'onda, frequenza, intensità) in uno spettro specifico (ad esempio, ultravioletti, visibili, infrarossi).

• Analizza la luce dispersandola nelle sue lunghezze d'onda componenti (utilizzando prismi, retiglie o filtri) e registra lo spettro risultante.

• Scopo principale: Studiare la relazione tra luce e materia, spesso concentrandosi sull'identificazione delle lunghezze d'onda e sui modelli spettrali.

Spettrofotometro

• Uno spettrofotometro è un sistema analitico completo che utilizza uno spettrometro come componente centrale.

• Misura l'intensità della luce assorbita o trasmessa da lunghezze d'onda specifiche di un campione.

• I componenti includono:

• Una fonte di luce (ad esempio, tungsteno, lampada al deuterio).

• Un monocromatore (per selezionare lunghezze d'onda specifiche, spesso utilizzando uno spettrometro).

• Un compartimento del campione (dove il campione interagisce con la luce).

• Un rilevatore (per misurare l'intensità della luce dopo l'interazione con il campione).

• Per quantificare la quantità di luce che un campione assorbe o emette a lunghezze d'onda specifiche, spesso per analisi chimiche/biologiche (ad esempio, misurazioni di concentrazione).

Differenze tra spettrometro e spettrofotometro

Perché tutti gli spettrofotometri contengono uno spettrometro

• Lo spettrometro è il componente ottico principale di uno spettrofotometro.

• In uno spettrofotometro, il ruolo dello spettrometro è quello di:

1. Disperse la luce nelle sue lunghezze d'onda componenti (come in uno spettrometro indipendente).

2. Selezionare una lunghezza d'onda specifica (utilizzando un monocromatore) per brillare attraverso il campione.

3. Misurare l'intensità della luce prima e dopo che interagisce con il campione (per calcolare l'assorbinza).

• Senza uno spettrometro, uno spettrofotometro non potrebbe isolare lunghezze d'onda specifiche o analizzare le proprietà spettrali della luce necessarie per le misurazioni quantitative.

Analogia semplificata

• Pensate a uno spettrometro, un “analizzatore di luce” che studia la “tavolozza di colori” della luce stessa.

• Un spettrofotometro è un "analizzatore di campioni" che utilizza questo analizzatore di luce per vedere come un campione "assorbe o riflette" colori specifici dalla tavolozza.

Riassunto

• Spettrometro: si concentra sulla caratterizzazione della luce (quali lunghezze d'onda esistono e le loro intensità).

• Spettrofotometro: si concentra sulla caratterizzazione dei campioni (come interagiscono con lunghezze d'onda specifiche della luce), con uno spettrometro come componente critico.

• Utilizzare uno spettrometro per l'analisi spettrale qualitativa e uno spettrofotometro per l'analisi quantitativa dei campioni.

Costo e dove acquistare

Spettrofotometri sono strumenti molto costosi e altamente specializzati. Gli spettrofotometri UV-Vis sono di solito sul lato più economico dello spettro di prezzi, mentre i modelli IR o fluorescenza sono sul lato costoso.

Potete trovare una vasta collezione di alta qualità dispositivi di misura ottica al 3nH . Ci sforziamo di offrire i migliori dispositivi di qualità a prezzi accessibili.

Gli spettrofotometri hanno raggiunto l'innovazione tecnologica nella misurazione del colore attraverso la spettroscopia di precisione e l'analisi spettrale. I produttori cinesi rappresentati da 3nh hanno fatto progressi in precisione, stabilità e costo attraverso l'affrontamento tecnologico, segnando l'ascesa della Cina all'avanguardia internazionale nel campo della misurazione ottica di fascia alta e fornendo una "soluzione cinese" economicamente efficace per il mercato globale della gestione del colore.

Scenari di applicazione estesi

Campo di ricerca: Ricerca sulle proprietà spettrali del materiale, esperimenti di scienza del colore.

Produzione industriale: Controllo della differenza di colore del rivestimento automobilistico, abbinamento del colore della plastica, ispezione dell'accuratezza del colore della stampa.

Industria dei beni di consumo: Sviluppo dell'ombra cosmetica, rilevamento della differenza di colore tessile, gestione del colore dell'aspetto per i prodotti elettronici.

Conclusione

Speriamo che ora abbiate una migliore comprensione di cosa sia uno spettrofotometro. È uno strumento di misura ottico che offre un'analisi precisa della composizione del materiale. Le industrie della ricerca scientifica farmaceutica e chimica utilizzano principalmente questo dispositivo. Per ulteriori domande sugli strumenti di misura ottica, potete visitarci al 3nH.

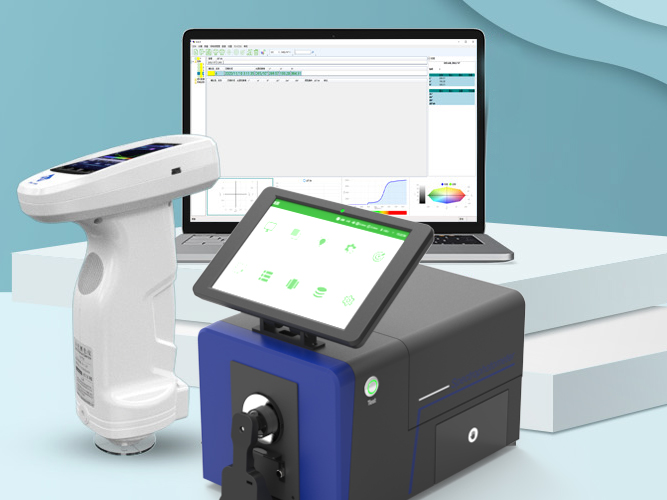

Vantaggi degli spettrofotometri 3nh

Dall'imballaggio in cartone e dal sapone per la lavanderia ai tappeti e ai piccoli componenti in plastica, gli spettrofotometri 3nh aiutano a garantire che i colori di produzione corrispondano ai colori specificati originali, riducendo gli sprechi risparmiando tempo e denaro.

In qualità di leader mondiale nella scienza del colore e nella tecnologia ottica, offriamo una gamma completa di soluzioni di colore per controllare in modo coerente e accurato il colore dall'ispirazione alla consegna finale. Che tu abbia bisogno di specificare, comunicare, formulare o misurare il colore, ti aiutiamo a farlo giusto la prima volta, ogni volta.

Problemi comuni con gli spettrofotometri

Perché usare uno spettrofotometro?

Un spettrofotometro è un dispositivo utilizzato per misurare e controllare i dati del colore, ampiamente applicato in varie industrie per garantire la coerenza del colore durante l'intero processo, dalla progettazione e dallo stile alla produzione. Può misurare una vasta gamma di materiali, dai liquidi e dalle plastiche alla carta e ai tessuti.

Fornendo misurazioni precise del colore, gli spettrofotometri identificano le deviazioni e i difetti del colore e quantificano la differenza tra il colore prodotto (campione) e le specifiche tecniche. I dati raccolti da queste misurazioni strumentali possono essere utilizzati per identificare tendenze di miglioramento continuo e garantire la conformità con standard come ISO e ASTM.
