Modello TS7708 spettrometro

Very Suitable for Rapid Color Measurement and Quantification

The versatile, rugged and easy-to-use piece of test equipment TS7708 color spectrometer, a product of 3NH's three - year dedicated R&D, It features a 1000 - line precision blazed grating for light splitting and a double - row 40 - group silicon photodiode array sensor. This large - area sensor ensures no saturation under strong light, high sensitivity to weak light, and a broad spectral response, guaranteeing fast, accurate, stable, and consistent measurements.


Key Highlights

  • 1000 - line precision blazed grating for light splitting and a double - row 40 - group silicon photodiode array sensor

  • D/8 geometric optical illumination (SCI/SCE) measurement structure

  • Measure SCI and SCE reflectance data for both regular and fluorescent samples

  • Repeatability (ΔEab ≤ 0.03) and inter - instrument error (ΔEab ≤ 0.15)

  • Three measuring apertures (φ8mm, φ4mm, 1x3mm)

  • Fast: capture times less than one second

  • Widely used in plastic electronics, paint coatings, textile printing and dyeing, printing, automotive, medical, cosmetics, and food industries

Modello TS7708 spettrometro Istruzioni Manuale d'uso Modello TS7708 spettrometro Il PDF
Questo ST7708 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

Portabile, per il test affidabile della qualità del colore, interfaccia facile da usare, grande display retroilluminato

TS7X serie retiglia spettro fotometro è 3NH società trascorso 3 anni, accuratamente progettato, completamente con diritti di proprietà intellettuale indipendente retiglia spettrofotometro. Lo strumento utilizza 1000 linee di griglia brillante di precisione come divisore ottico, sensore di matrice di fotodiodi di silicio integrato (gruppi di 40 fila doppia), tavola bianca importata, ripetibilità delta E * AB facilmente controllato entro 0,03, l'uso di LED a spettro completo di lunga durata come fonte di luce, risoluzione ottica nella gamma visibile è inferiore a 10nm.

TS7700_handled_spectro_colorimeter

Sotto la condizione di illuminazione ottica geometrica d/8 raccomandata da CIE, TS7708 spettrocolorimetro di lettura diretta può misurare con precisione i dati di riflessione SCI e SCE dei campioni / campioni fluorescenti, e può anche misurare con precisione ed esprimere varie formule di differenza di colore e indici di colore in vari spazi di colore. Con lo spettrofotometro TS7708, può facilmente realizzare la trasmissione precisa del colore e può anche essere utilizzato come attrezzatura di rilevamento di sistema di abbinamento del colore preciso.

color difference measurement is so simple

Lo spettrofotometro più durevole mai realizzato

3nh è un'azienda che produce diversi spettrofotometri, e alcuni dei suoi modelli sono noti per la loro durata. TS7708 Grating Spectrophotometer dispone di una sorgente luminosa a LED a spettro completo a lunga durata, che può garantire un'emissione luminosa stabile per un lungo periodo. L'uso di un sensore a fotodiodi di silicio (gruppi a doppia fila 40) migliora la velocità, l'accuratezza, la stabilità e la coerenza della misurazione dello strumento. Inoltre, è dotato di una lavagna professionale e il produttore promette che non cambierà mai colore durante la sua vita, il che garantisce l'accuratezza e la stabilità della misurazione a lungo termine. TS7708 spettrometro affidabile è dotato di φ 8mm, φ 4mm, 1x3mm tre aperture di misura, più adattabilità, misurazione precisa del colore, prestazioni stabili, in elettronica di plastica, rivestimento di vernici, stampa tessile e tintura, prodotti di carta di stampa, industria automobilistica, medica, cosmetica e alimentare, in istituti di ricerca scientifica, campi di laboratorio sono ampiamente utilizzati.

La nostra competenza è qui per servirti

Vantaggi tecnici TS7708:

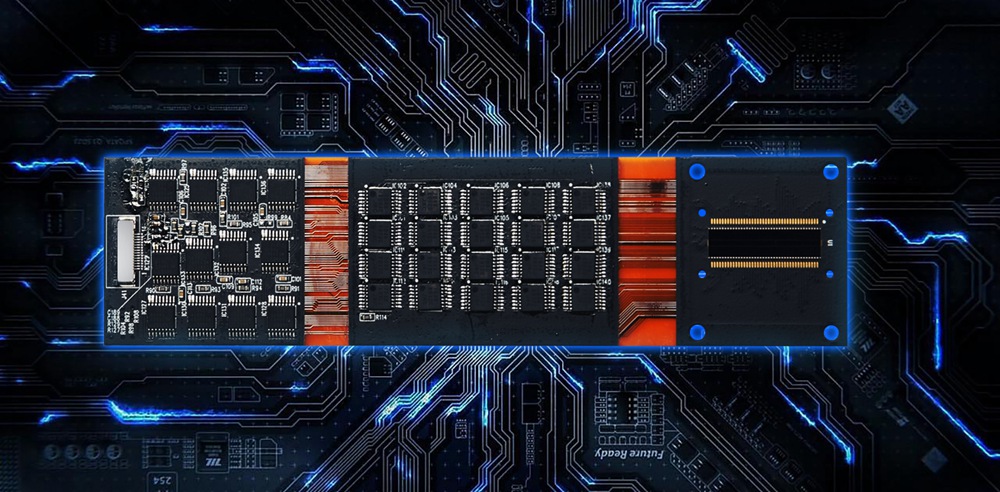

Sensore di matrice di fotodiodi di silicio (matrice doppia 40)


L'area più grande del doppio sensore 40 array, la luce forte non sarà saturazione, sensibilità alla luce debole e una gamma di risposta dello spettro più ampia, per garantire la velocità di misura dello strumento, l'accuratezza, la stabilità e la coerenza, padroneggiare la tecnologia di base e lo standard internazionale della stessa piattaforma, compatibilità completa.


Adotta la fonte di luce a LED bilanciata a banda d'onda completa

La fonte di luce a LED bilanciata a banda d'onda completa garantisce una distribuzione spettrale sufficiente nella gamma di luce visibile, evita la perdita spettrale di LED bianchi in una banda d'onda specifica e garantisce la velocità di misurazione e l'accuratezza dei risultati di misurazione.

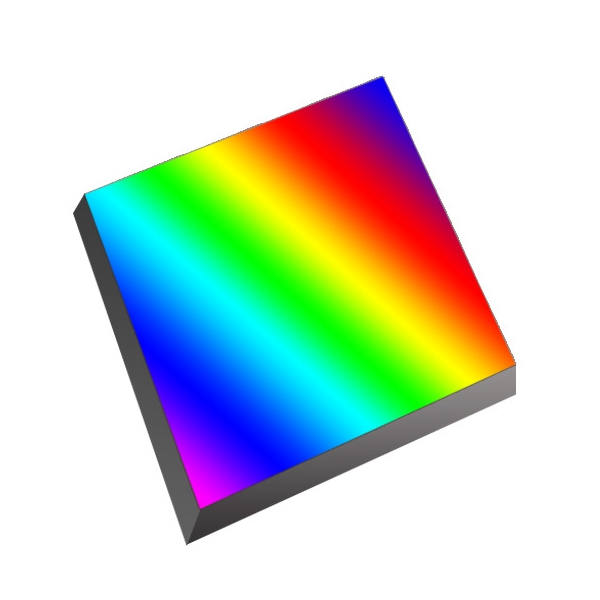

Tecnica spettroscopica a griglia


Utilizzare la tecnica spettroscopica a griglia, con una risoluzione più alta, per rendere la misurazione del colore più precisa.

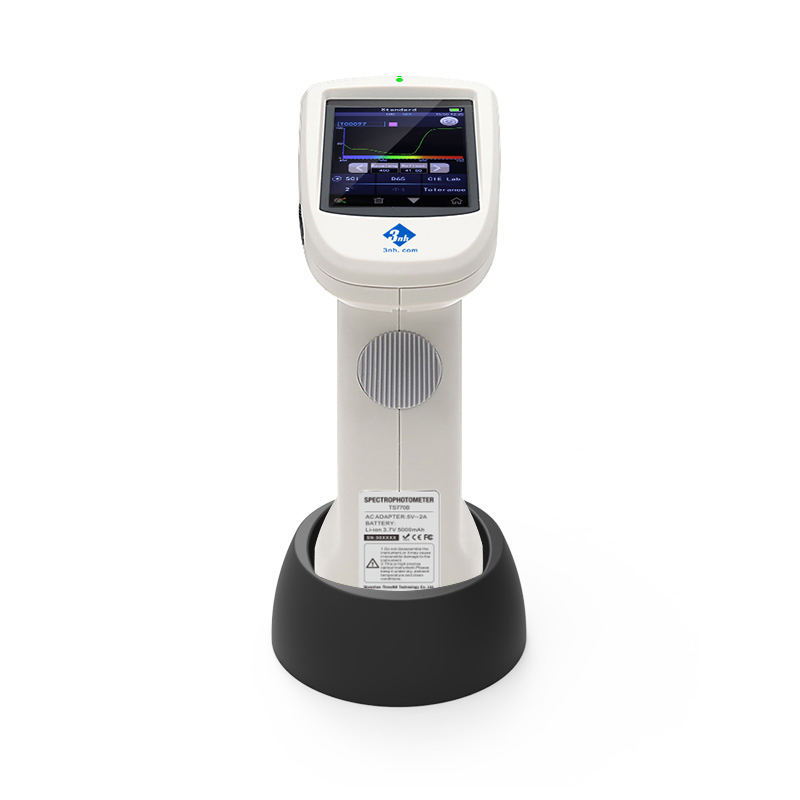

Posizionare la base in modo sicuro per assicurarsi che la lavagna non sia sporca.


Tavola bianca professionale, un impegno di vita mai cambiare colore

spectrophotometer_whiteboard

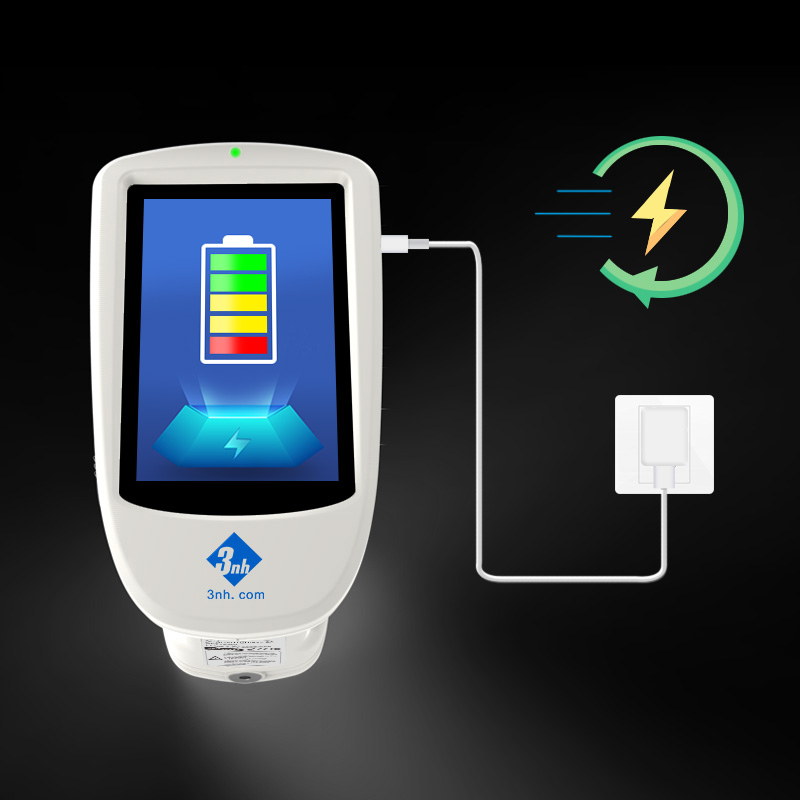

Ricarica rapida

Modalità di ricarica rapida speciale, bassa tensione per ricordare la ricarica o utilizzare la ricarica fuori servizio, per garantire la capacità e la durata della batteria (nota: ricarica della batteria ripetuta frequente più danno).

TS7708 Fast charging image

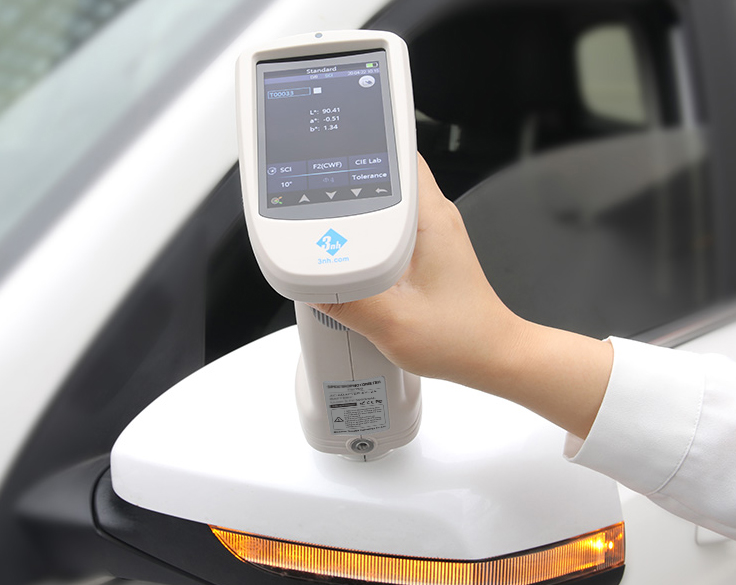

Nuovo design di aspetto alla moda basato sull'ergonomia

La posizione della tenuta della mano e del pulsante di misura sono attentamente progettate per soddisfare diverse abitudini di tenuta, superficie liscia e fine, derivante dall'arte di elaborazione dell'aspetto ad alta precisione.

incorporates design fashionable appearance

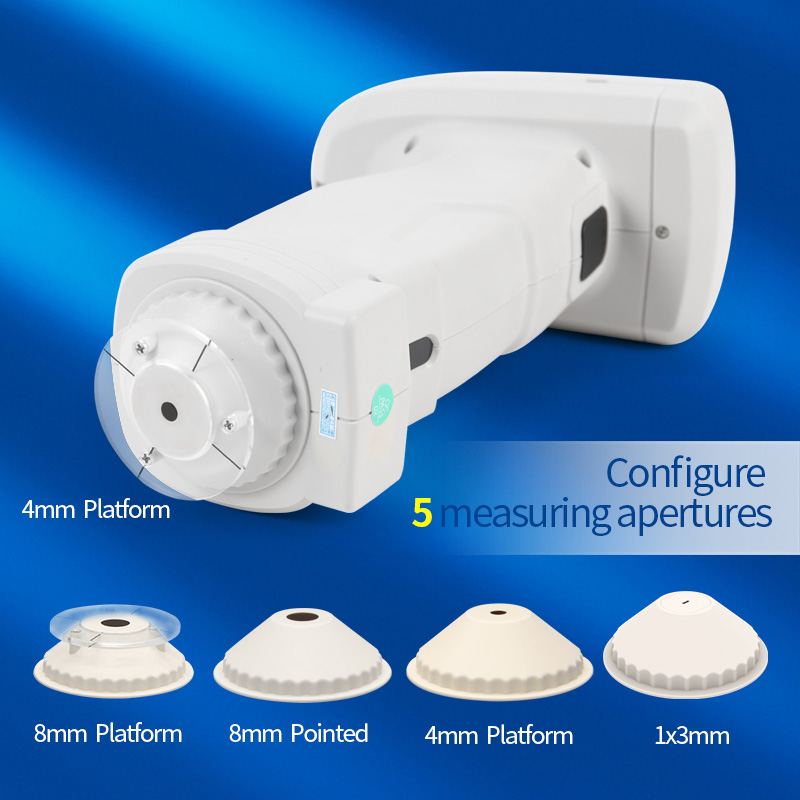

Dotato di tre aperture di misura per soddisfare la maggior parte dei campioni di misura

La configurazione fabbrica di spettrofotometro ad alte prestazioni TS7708 è con apertura piatta ø 8mm, apertura punta ø 8mm, apertura piatta ø 4mm, apertura punta ø 4mm, apertura ø 1x3mm, un totale di cinque aperture di misura, per soddisfare la maggior parte dei campioni di misura.

TS7708 configure 5 measuring apertures

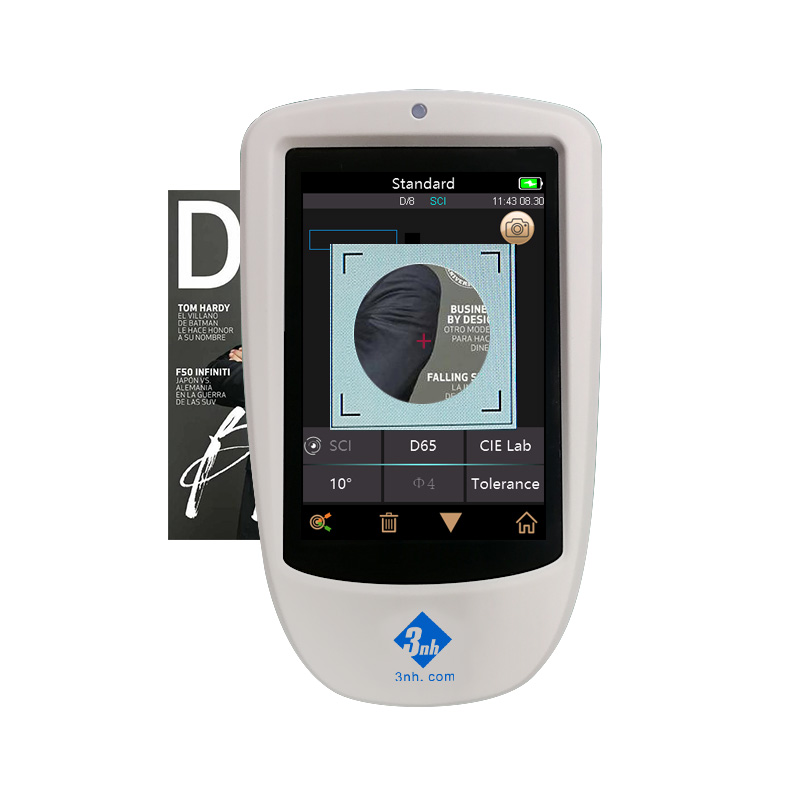

Il posizionamento della fotocamera può osservare chiaramente l'area misurata

Lo spettrofotometro TS7708 integrato nel posizionamento della fotocamera, attraverso la visualizzazione in tempo reale della fotocamera, può determinare con precisione se la parte misurata dell'oggetto è il centro di destinazione, migliorare l'efficienza e l'accuratezza della misurazione.

TS7708 Camera positioning measured area

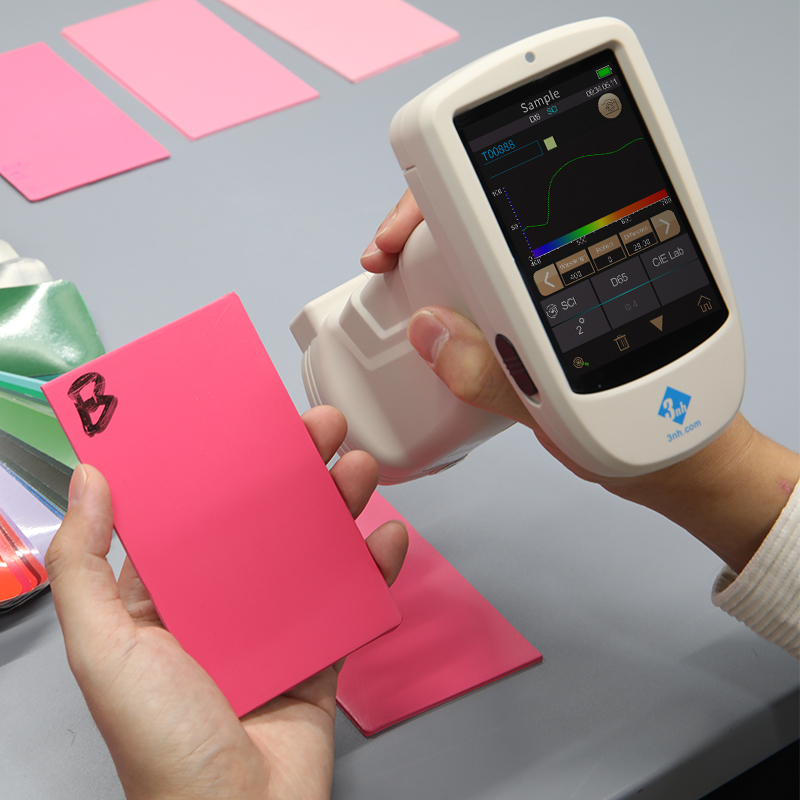

Ottimo accordo e ripetibilità tra strumenti

Assicurare la coerenza dei dati di misura di più attrezzature, da utilizzare per la corrispondenza dei colori e il trasferimento accurato dei colori.

TS7708_Excellent_Inter-Instrument_Agreement

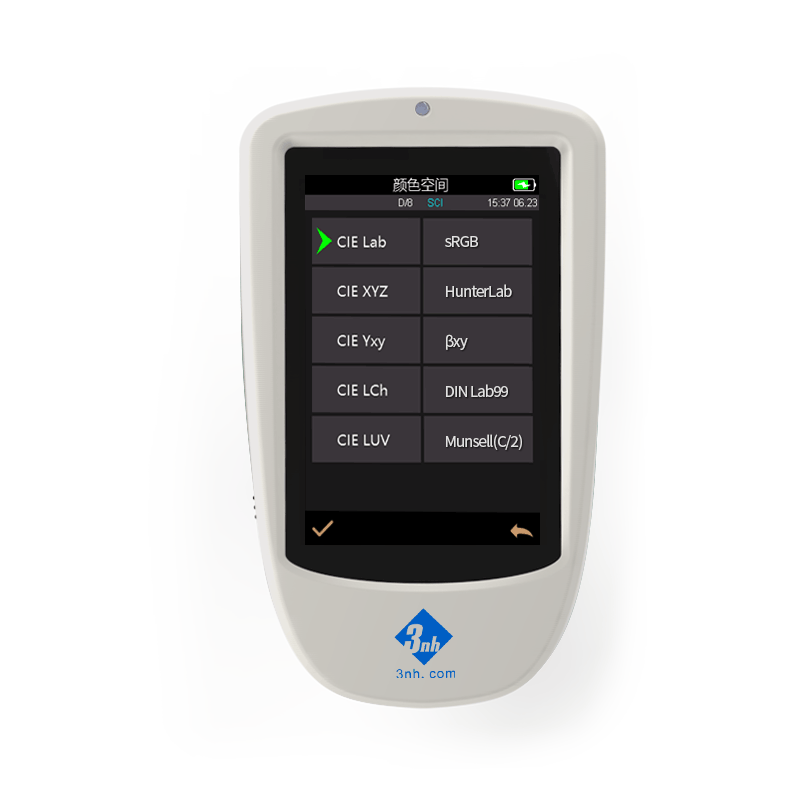

Una varietà di spazi di colore e fonti di luce di osservazione

Offrire CIE LAB, XYZ, Yxy, LCh, CIE LUV, S-RGB, HunterLab, βXY, DIN Lab99 Munsell (C / 2) spazi di colore, e D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 e F5, F6 e F7 (DLF), F8, F9, F10 (TPL5), e F11 (TL84), F12 (TL83 / U30) una varietà di fonti di luce, per soddisfare i requisiti speciali di misura in diverse condizioni di misura.

Una varietà di spazi di colore e fonti di luce di osservazione

Offrire CIE LAB, XYZ, Yxy, LCh, CIE LUV, S-RGB, HunterLab, βXY, DIN Lab99 Munsell (C / 2) spazi di colore, e D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 e F5, F6 e F7 (DLF), F8, F9, F10 (TPL5), e F11 (TL84), F12 (TL83 / U30) una varietà di fonti di luce, per soddisfare i requisiti speciali di misura in diverse condizioni di misura.

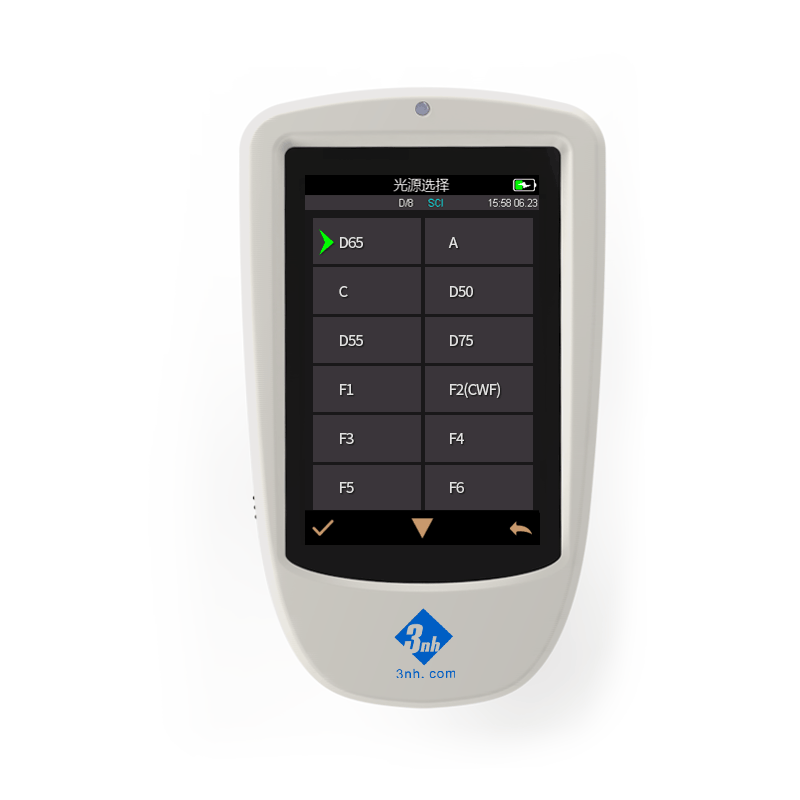

Selezionare più sorgenti luminose



Selezionare più spazi di colore



Adottare la tecnologia di sintesi di uso comune internazionale d/8 SCI/SCE

Adottare la struttura di misura D / 8 (SCI / SCE) per riflettere più oggettivamente il colore stesso e ridurre l'impatto della consistenza della superficie dell'oggetto sui risultati della prova, in conformità con CIE n. 15. GB/T 3978, GB 2893, GB/T 18833, ISO7724-1, ASTM E1164, DIN5033 Teil7.

D8 Optical Path Structure Diagram

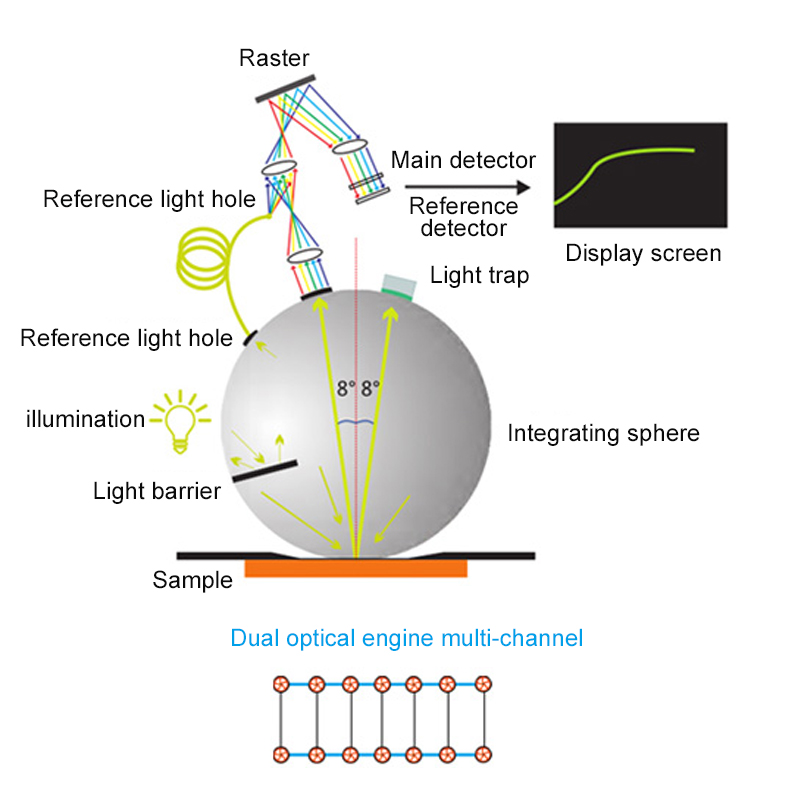

Sistema doppio percorso ottico per una misurazione del colore più precisa

Sistema di percorso ottico doppio, risoluzione ottica è inferiore a 10nm nella gamma visibile, può misurare contemporaneamente il campione SCI, spettro SCE.

TS7708 Dual optical path system Structure Diagram

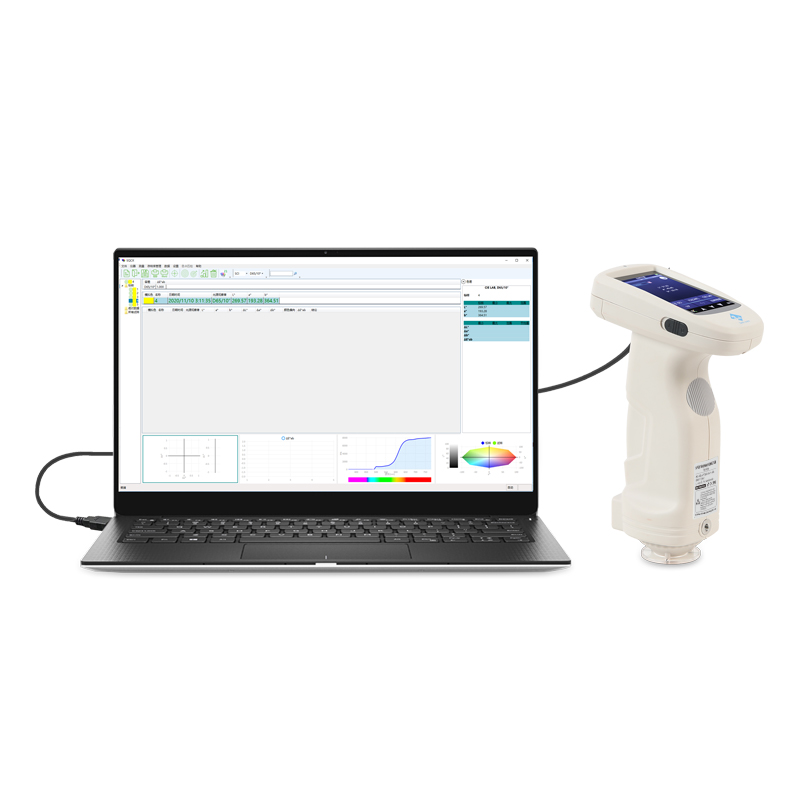

Il software per PC ha una potente espansione delle funzioni

Il software di gestione della qualità SQCX con spettrofotometro TS7708 è adatto per il monitoraggio della qualità e la gestione dei dati del colore di varie industrie. Digitalizzare la gestione del colore dei dati utente.


ts7708 quality management software


Richiesta di informazioni TS7708


Stai cercando uno spettrofotometro per la misurazione del colore? Hai bisogno di consulenza o di ulteriori informazioni tecniche? Per farlo, compila il nostro modulo di contatto qui sotto specificando la tua richiesta. Il nostro team, con oltre 20 anni di esperienza in strumenti di misura, è a vostra disposizione per rispondere il più rapidamente possibile.

Specification of Grating Color Spectrophotometer TS7708


ModelTS7708
Optical GeometryD/8 (diffused illumination, 8-degree viewing angle)
SCI (specular component included)/SCE (specular component excluded) ;
Include UV / excluded UV light source
Conforms to CIE No.15, GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
Characteristic3 measuring apertures for accurate color analysis and transmission in laboratory
It is used for precise color measurement and quality control in plastic electronics, paint and ink, textile and garment printing and dyeing, printing, ceramics and other industries, and for fluorescent sample measurement.
Integrating Sphere SizeΦ40mm
Light SourceCombined full spectrum LED light source, UV light source
Spectrophotometric ModeFlat Grating
SensorSilicon photodiode array (double row 40 groups)
Wavelength Range400~700nm
Wavelength Interval10nm
Semiband Width10nm
Measured Reflectance Range0-200%
Measuring Aperture3 apertures: MAV:Φ8mm/Φ10mm；SAV:Φ4mm/Φ5mm; SSAV:1x3mm
SSAV1x3mm: Slightly poor accuracy, can be used for color test
Specular ComponentSCI&SCE
Color SpaceCIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2)
Color Difference FormulaΔE*ab,ΔE*uv,ΔE*94 ,ΔE*cmc(2:1),ΔE*cmc(1:1) ,ΔE*00, DINΔE99, ΔE(Hunter)
Other Colorimetric IndexSpectrum Reflectance Rate, WI(ASTM E313-00,ASTM E313-73,CIE/ISO,AATCC,Hunter,TaubeBergerStensby), YI(ASTM D1925,ASTM E313-00,ASTM E313-73) Metamerism Index Mt， Staining Fastness, Color Fastness, Strength (dye strength, tinting strength), Opacity 8-degree Gloss, 555 Index，Blackness（My,dM）, Color Density CMYK(A,T,E,M), Tint(ASTM E313-00)，Munsell（Some functions are realized through the computer）
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F5，F6,F7(DLF),F8,F9，F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF, ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5, Light source can be customized(a total of 41 kinds of light sources, some of which are realized through the host computer/APP)
Displayed DataSpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset
Measuring TimeAbout 1.5s (Measure SCI & SCE about 3.2s)
RepeatabilitySpectral reflectance: MAV/SCI, Standard deviation within 0.08% (400 nm to 700 nm: within 0.18%)
Chromaticity value: MAV/SCI, within ΔE*ab 0.03 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
Inter-instrument ErrorMAV/SCI, Within ΔE*ab 0.15
(Average for 12 BCRA Series II color tiles)
Measurement ModeSingle Measurement, Average Measurement(2-99times)
Locating MethodCamera Locating,stabilizer cross position
DimensionL*W*H=129X76X217mm
WeightApprox 600g
BatteryLi-ion battery, 6000 measurements within 8 hours
Illuminant Life Span5 years, more than 3 million times measurements
Displayed Data3.5-inch TFT color LCD, Capacitive Touch Screen
Data PortUSB, Bluetooth 5.0
Data StorageStandard 1000 Pcs, Sample 30000 Pcs
LanguageSimplified Chinese, English, traditional Chinese,Russian
Operating Environment0~40℃, 0~85%RH (no condensing), Altitude < 2000m
Storage Environment-20~50℃, 0~85%RH (no condensing)
Standard AccessoryPower Adapter, User Guide, PC Software(Download from office website), USB cable, White and Black Calibration Cavity, Protective Cover, Wrist strap, 8mm flat aperture, 8mm tip aperture, 4mm flat aperture, 4mm tip aperture,1x3mm tip aperture
Optional AccessoryMicro Printer, Powder Test Box, Holding base
NotesThe specifications are subject to change without notice.


I nostri stimati clienti

  • logo del partner vishay
  • Cliente Jaquar
  • logo Maruti Suzuki
  • logo di Emami
  • Clienti logo honda
  • cliente shakti
  • Cliente umanità
  • logo del cliente testeo

FAQ su ST7708 Spettrofotometri portatili

When detecting color differences, the first factors to consider when selecting a light source include its stability, directionality, lifespan, and the effectiveness of the ultimately obtained spectral curve. The illuminant of a colorimeter is a fixed bulb, such as a tungsten lamp，LED light or a long-life xenon lamp. However, for the same color sample, the results displayed by the instrument vary under different light sources. This is because different light sources cause different absorption and reflection of light on the sample, leading to differences in how both the human eye and the instrument perceive the color.

In general, the D65 light source is used in the application of coil steel inks for construction. The D65 light source is equivalent to average daylight. Most coil steel inks for construction are used outdoors, and sunlight is regarded as the standard light source in outdoor environments. For household appliance coil steel inks, due to their usage characteristics, they are mostly used indoors. Therefore, the A standard light source is adopted for color measurement of samples based on indoor lighting conditions. The A light source is a carefully specified tungsten light source. Other light sources, such as fluorescent light sources, can be used in many types of applications. For example, some textile factories use fluorescent light sources. Therefore, a reasonable light source should be selected as the mutually recognized measurement method based on actual usage conditions and user requirements. Once agreed upon by both parties, color measurement must be conducted under the same conditions. This helps reduce unnecessary systematic errors and human errors, achieving the optimal consistency in color measurement.

The 3nh high-precision spectrophotometric colorimeter adopts a combined LED light source with long lifespan and low power consumption, which includes UV (ultraviolet) and UV-excluded options. This design can meet the color difference detection needs of different users and supports the selection of multiple light source modes.

Il colore dei prodotti chimici viene misurato utilizzando un colorimetro o uno spettrofotometro. Gli strumenti misurano la quantità di luce che viene assorbita o riflessa da una sostanza. Può essere utilizzato per determinare la concentrazione, la purezza o la conformità agli standard del prodotto.

Many people might answer "with the human eye", but this is actually not comprehensive. The human eye cannot accurately distinguish the colors of similar objects. Furthermore, everyone's perception of color varies. Therefore, people have developed color measurement tools based on the CIE color system.

Currently, there are two main types of commonly used colorimeters, as follows:

Colorimeter - It is an ideal choice for quality control (QC) on production lines, used to detect color differences.

Spectrophotometer - It is suitable for the development of color characteristics and color analysis in laboratories.

The machine used to measure color is primarily called a colorimeter or spectrophotometer.

Spectrophotometer: The most common and precise type. It analyzes light reflected/transmitted by an object across the visible spectrum to quantify color accurately. A spectrophotometer can measure colors on smooth or matte surfaces, as well as textured, glossy, mirror-like surfaces, and special effect colors. It measures the reflected light of a sample at a fixed angle (e.g., 45˚) or captures light reflected at all angles to calculate color measurements that closely match what the human eye perceives. Additionally, similar to how humans flip a sample to view colors from different angles, a spectrophotometer is suitable for measuring a variety of materials and surface characteristics. Widely used in industries like paint, textiles, plastics, Chemicals, Pharmaceuticals, and printing.

Colorimeter: Also called photoelectric integrating colorimeter, a simpler, more cost-effective option. It measures color based on three primary colors (RGB) and is suitable for basic color matching needs. A photoelectric integrating colorimeter is a color measurement device based on the photoelectric integration principle. It directly measures the tristimulus values XYZ of an object's color using three color filters (red, green, blue) and silicon photocells as three sensors. The color measurement principle of this instrument imitates the human eye's mechanism of perceiving the three primary colors (red, green, blue). It corrects the relative spectral sensitivity of the detector through color filters to match the CIE-recommended spectral tristimulus value functions x(λ), y(λ), and z(λ).

Spectrocolorimeter: Combines the functions of spectrophotometers and colorimeters, offering both spectral data and color space values for comprehensive analysis.

D/8° e 45°/0° sono due tipi di geometria di illuminazione con design di geometria ottica diverso. La geometria di illuminazione D / 8 ° è più ampiamente utilizzata per il confronto del colore e la misurazione di materiali ad alta lucidità; La geometria di illuminazione 45°/0° è utilizzata principalmente nelle industrie della stampa e dell'imballaggio.
