La guida definitiva ai densitometri portatili

Che cos'è la densità dei colori

Densità del colore (noto anche come densità nella misurazione del colore) si riferisce alla misura quantitativa di quanta luce un campione colorato assorbe o riflette a lunghezze d'onda specifiche, che correlate all'intensità, alla saturazione o alla concentrazione di colore in un materiale. È una metrica critica nella scienza del colore e nel controllo della qualità, utilizzata per quantificare la "profondità" o la "ricchezza" di un colore piuttosto che solo la sua tonalità o sfumatura.

Principio di misurazione della densità del colore

Si basa sulla legge di Beer-Lambert, che afferma che la quantità di luce assorbita da un campione è proporzionale alla concentrazione del colorante (ad esempio, colorante, pigmento) e allo spessore del campione. Colorimetri o densitometri misurano la densità calcolando il rapporto tra luce incidente e luce trasmessa/riflessa (densità ottica).

Strumento di misura della densità del colore - Densitometro

Un densitometro colore è un tipo di dispositivo utilizzato nel campo della stampa e specificamente nei densitometri di stampa per la misurazione della densità ottica e fotografica dell'inchiostro stampato su carta e film. A differenza degli spettrofotometri che misurano i colori come uno dei sensi umani, uno spettrofotometro per la stampa misura lo spessore del film d'inchiostro e il guadagno di punti, fornendo così informazioni utili sui processi di controllo e sulla coerenza delle stampe durante le serie. Il strumento densitometro colore fornisce un rilevamento preciso della densità del colore con eccezionale ripetibilità e stabilità, garantendo altamente coerente e misurazione affidabile della densità del colore risultati in ogni test. Minimizza efficacemente la deviazione dei dati, supporta un'analisi accurata della densità CMYK e mantiene prestazioni eccezionali anche in condizioni di funzionamento continuo a lungo termine. Ideale per la stampa, l'imballaggio e il controllo della qualità dell'inchiostro, fornisce dati di colore stabili e tracciabili per soddisfare rigorosi standard industriali e migliorare la coerenza della produzione.

Spettrodensimetro piccolo, portatile e portatile come i modelli 3NH YD5050 e YD5010 Plus, che in passato erano utilizzati come densitometri portatili classici, ora sono dotati di spettrofotometria e quindi possono misurare densità e colore con comodità portatile.

Come funziona un densitometro

Riflessione vs. trasmissione

• Densitometri di riflessioneI densitometri a riflessione misurano la luce riflessa da superfici opache come la carta e vengono utilizzati nelle sale per il controllo dell'inchiostro di processo, il controllo del guadagno di punti e il controllo SID della densità dell'inchiostro solido.

• Densitometri di trasmissioneMisurare il flusso luminoso attraverso film negativi che vengono utilizzati come substrati trasparenti. Questi vengono utilizzati nel lavoro di prepressa e fabbricazione di piastre.

Filtri ottici e calcolo della densità

Il densitometro di riflessione applica una geometria ottica di 45°/0° che utilizza un anello o illuminazione angolata a 45° e rileva a 0° secondo ISO 5-4/CIE n. 15. Come per qualsiasi altro filtro ottico, la luce è separata nei rispettivi componenti CMYK. I canali di colore, che è il filtro, viene fatto attraverso rosso, verde e blu. La riflettanza R viene misurata e quindi convertita in densità utilizzando R(D) = logD.

Con la densità e lo spessore del film di inchiostro direttamente proporzionali, una maggiore densità significa maggiori volumi di inchiostro. Secondo la stampa offset, i valori sono ciano/magenta 1,3-1,5, giallo 0,9-1,1 e nero 1,6-1,8.

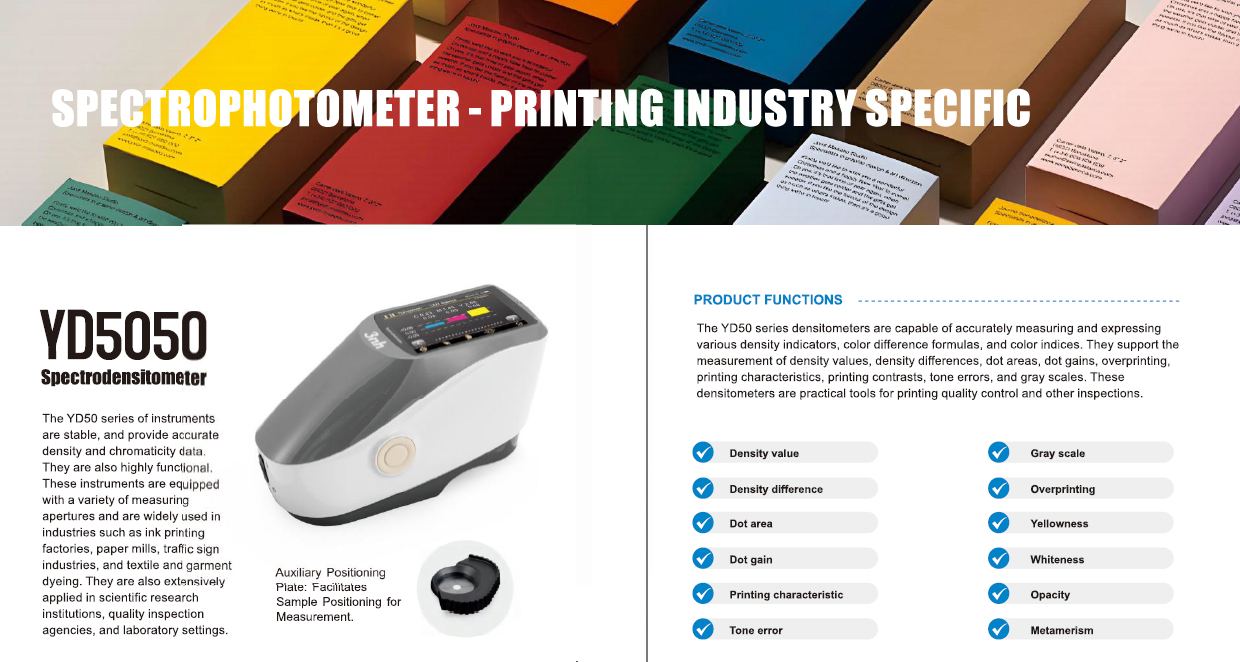

Perché utilizzare uno spettro-densitometro portatile come il 3NH YD5050

Lo spettro-densitometro portatile 3NH combina densitometria tradizionale con spettrofotometria, offrendo un controllo completo del processo:

• Misura a doppia funzioneColore (CIE Lab, XYZ) e densità ottica (solido, guadagno di punti, differenza di densità).

• Conformità standardSupporta lo stato ISO A, E, I, T standard di densità. Geometria 45°/0° secondo ISO n.  15.

• Aperture commutabiliDimensioni multiple (ad esempio Φ2)  mm, 4 mm, 8  mm) permettere la misurazione su vari tipi di campioni.

• Alta ripetibilitàRipetibilità della densità entro ±0,01   D; cromaticità ripetibilità ΔE*ab entro 0,03-0,04 dopo la taratura.

• Compatto e mobile: Circa 600   g e portatili; La batteria agli ioni di litio supporta 5.000 misurazioni per carica (8 ore), durata della sorgente luminosa LED di 5   anni o 3 milioni di scansioni.

Questa capacità multimodale è particolarmente utile nell'applicazione attuale del QC basato sulla densità, monitorando contemporaneamente la corrispondenza dei colori.

Applicazioni primarie nel controllo della qualità della stampa

Densità di stampa si riferisce a una misurazione quantitativa della quantità di luce assorbita dallo strato di inchiostro applicato a un substrato di stampa (ad es. carta, pellicola, cartone). Riflette direttamente l'opacità e lo spessore del film d'inchiostro sulla superficie stampata ed è una metrica di controllo della qualità fondamentale in tutti i processi di stampa (offset, digitale, flessografica, serigrafia, ecc.).

I densitometri portatili, in particolare i tipi di riflessione, svolgono un ruolo critico in:

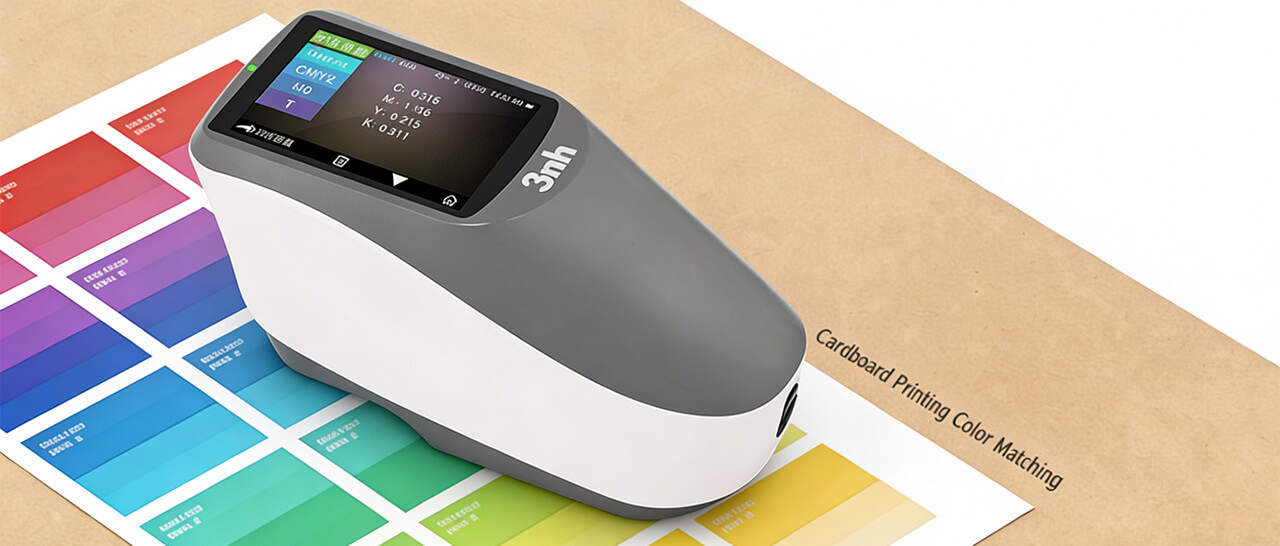

• Configurazione della stampa e controllo dell'inchiostroMisurare le densità solide degli inchiostri CMYK dalle barre di controllo per garantire che le densità obiettivo siano raggiunte (±0,05)   D tolleranza tipica).

• Monitoraggio del guadagno di puntiStimare la crescita dei punti di mezzo tono utilizzando valori da 40-60% di tonalità con metodi Murray-Davies o Yule-Nielsen (correzione del fattore n).

• Coerenza del processoTraccia la deriva della densità attraverso le corse, cambiamenti di colore tra inchiostri o cambiamenti di substrato.

• Calibrazione tra macchine e operatoriAssicura che le letture siano coerenti tra dispositivi e turni.

Il supporto dello spettro combinato su modelli come l'YD5050 consente anche il monitoraggio delle differenze di colore ΔE insieme alla densità, offrendo un controllo qualità a doppio strato.

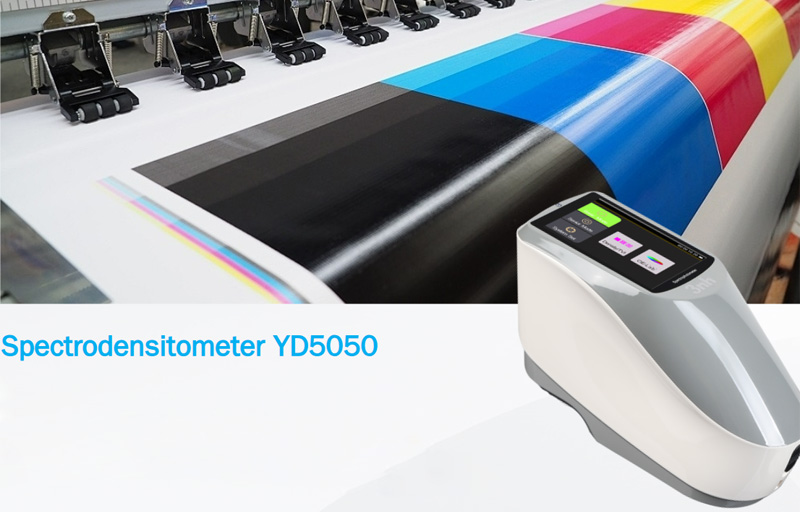

YS5050 Spettrodensimetro Principale Applicazioni industriali

Nella produzione, la densità di colore incoerente porta a prodotti rifiutati, materiali sprecati e danni alla reputazione del marchio. Misurando la densità del colore con strumenti come densitometri o colorimetri avanzati, le aziende possono standardizzare i processi di produzione e garantire l'accuratezza del colore dalle materie prime ai prodotti finiti.

YD5050 Colorimetro di densità è essenziale per garantire la coerenza del colore e la qualità in lotti e serie di produzione:

Stampa: Misura la densità degli inchiostri CMYK sulla carta per garantire una riproduzione uniforme dei colori in offset, digitale o serigrafia.

Imballaggio & Plastica: Quantifica la concentrazione di pigmenti in pellicole di plastica, bottiglie o etichette per evitare variazioni di colore.

Tessili: Testa la densità del tintore nei tessuti per garantire una resistenza al colore e una corrispondenza delle tonalità coerenti.

Alimenti e bevande: Misura la densità dei coloranti in succhi, salse o caramelle per rispettare gli standard di qualità del prodotto.

Cosmetici: Verifica la concentrazione di pigmenti in rossetti, fondamenti o tinture per capelli per un colore uniforme.

Configurazione e funzionamento del flusso di lavoro

1 Calibrazione e Zeroing

• Utilizzo fornito piastrelle di taratura bianche e zero nero (calibrazione scura) prima della misurazione.

• Ricalibrare dopo cambiamenti ambientali (cambio di temperatura/umidità), sostituzione della batteria o dopo lunghi periodi di inattività.

2 Preparazione e posizionamento del campione

• Assicurarsi che le patch di destinazione siano pulite, piatte, opache e abbastanza grandi per l'apertura.

• Utilizzare un orientamento e un posizionamento coerenti per allineare la base del dispositivo al bordo del substrato per la ripetibilità.

3 modalità di misurazione

• Le modalità disponibili includono misurazione singola o media su più letture (ad esempio 2-99) per una migliore precisione.

• Scegli le condizioni di illuminazione e l'angolo dell'osservatore come necessario (ad esempio M0, M1, M2 secondo ISO 13655) per metriche di colore significative.

4 Analisi dei dati

• Valutare SID, area di punti/guadagno e metriche di riproduzione del tono.

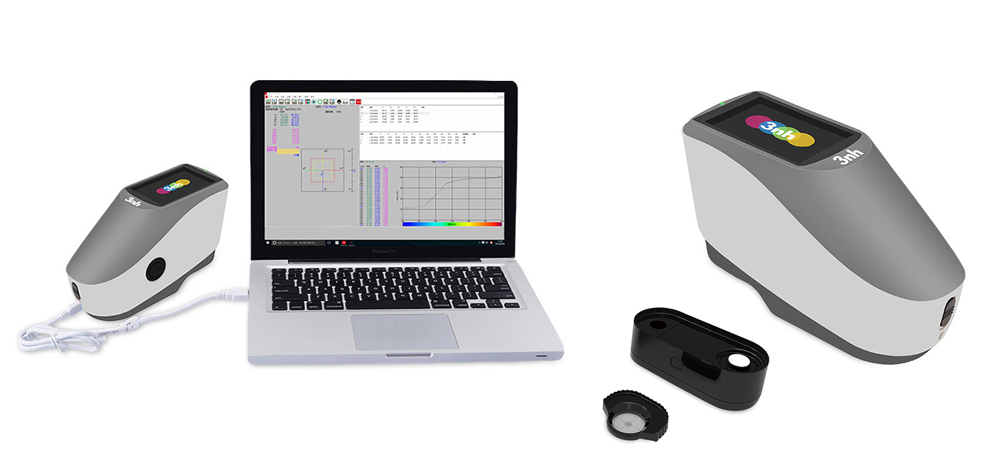

• Segui le tendenze utilizzando la memoria integrata/esportazione tramite USB/Bluetooth.

• Utilizzare il software di accompagnamento per confrontare i valori misurati con le tolleranze preimpostate per il giudizio di passaggio/fallimento.

Registra i valori a sinistra, centro e destra nel web per rilevare le variazioni laterali.

6. Migliori pratiche e trappole comuni

• Utilizzare le barre di controlloMisurare sempre le barre colorate stampate con patch definiti per la coerenza.

• Log dati con diligenzaSenza registrazioni, la variazione è difficile da rilevare nel tempo.

• Mantenere la coerenza ambientaleTemperatura e luce ambientale possono influenzare le letture.

• Evitare i contaminanti del substratoPolvere o lucidità possono distorcere le misurazioni di contatto.

• Manutenzione regolare del dispositivoPulire il vetro di apertura, sostituire le piastrelle di taratura quando indossate e aderire ai programmi di taratura di routine.

7. Confronti: Densitometri vs Spettrofotometri

Gli spettro-densitometri in stile YD5050 offrono una soluzione ibrida: precisione colorimetrica e densitometria tradizionale in un'unica unità ideale per i moderni flussi di lavoro di controllo della qualità della stampa.

Scegliere il dispositivo giusto per le tue esigenze

Fattori chiave da considerare:

• TipoSolo riflessione vs trasmissione vs combinata.

• Geometria di misurazione45°/0° è standard per la densitometria di stampa.

• Opzioni di apertura : Aperture più piccole per patch più stretti; più grande per le barre di controllo.

• ConformitàISO 5-4/CIE n.  15, Modalità di illuminazione ISO 13655, standard di densità A/E/I/T.

• Ripetibilità e precisioneControllare le specifiche del dispositivo per la ripetibilità della densità ±0,01   D o meglio; tolleranza ΔE tra strumenti.

• Dati e connettività : Storage a bordo, esportazione USB/Bluetooth, supporto software.

• Portabilità e durata della batteria : modelli portatili vs unità da banco; durata della batteria e specifiche di ricarica.

• Caratteristiche del softwareCapacità di calcolo del guadagno di punti, confronto degli obiettivi, reporting e analisi.

Riassunto

Un densitometro portatile come il 3NH YD5050/YD5010 Plus è uno strumento essenziale per qualsiasi operazione di stampa incentrata sul controllo quantitativo del colore e dell'inchiostro. Misura la densità del film di inchiostro, il guadagno di punti e la precisione del colore (con spettro-densitometria) in condizioni e geometrie standardizzate (45°/0°), fornendo dati precisi per la coerenza del processo.

Seguendo adeguati protocolli di calibrazione, misurazione e manutenzione e utilizzando obiettivi di controllo confermati, gli operatori della stampa possono mantenere tolleranze più rigorose, ridurre gli sprechi e fornire risultati coerenti e accurati in termini di colori. Investire nella formazione dell'operatore e nel monitoraggio dei dati di routine è altrettanto importante quanto scegliere lo strumento giusto. Siete benvenuti a contattare il nostro ingegnere tecnico in qualsiasi momento. Negli ultimi 2 anni, abbiamo sviluppato più strumenti diversi per diversi clienti con buona esperienza lì.
