La guida definitiva alle cabine di visualizzazione a colori

Una cabina di visualizzazione del colore (nota anche come cabina di valutazione del colore o cabina di luce) è un ambiente controllato utilizzato per valutare il colore di un prodotto in varie condizioni di luce. Per evitare interferenze da variazioni della luce ambiente, queste cabine sono utilizzate nella stampa, tessili, imballaggi, plastiche, automobilistiche, ceramiche, rivestimenti, cosmetici e abbigliamento, e molti altri settori. Queste industrie si affidano alla precisione ripetibile per abbinare visivamente i colori e rilevare metamerismo in tali ambienti controllati.

In questa guida mi occupo delle cabine di visualizzazione a colori 3NH (marchio TILO), tra cui i modelli della serie T60 (T60+, T60(5)), M60 e CC120 W. Le caratteristiche chiave sono la configurazione dell'apparecchio, le fonti di luce, le operazioni, gli standard del settore, i casi d'uso, la taratura / manutenzione, la sartoria dei modelli e altro ancora.

Che cos'è un Color Viewing Booth?

Una cabina di visualizzazione a colori è un recinto luminoso. È come una scatola che ha fonti luminose (D65 (luce diurna), D50, TL84, U30, CWF, UV) e simula le condizioni di visualizzazione della luce diurna e della luce di stoccaggio o fluorescente. Permette una valutazione visiva del confronto dei colori in condizioni fisse e ripetibili che sono libere da interferenze della luce esterna.

La corrispondenza visiva dei colori nelle cabine utilizza standard come ASTM D1729, ISO 3664, DIN, ANSI e BSI per ridurre gli errori di metamerismo dove due oggetti sembrano uguali sotto una fonte di luce e differiscono sotto un'altra.

Panoramica dei modelli 3NH / TILO Light Booth

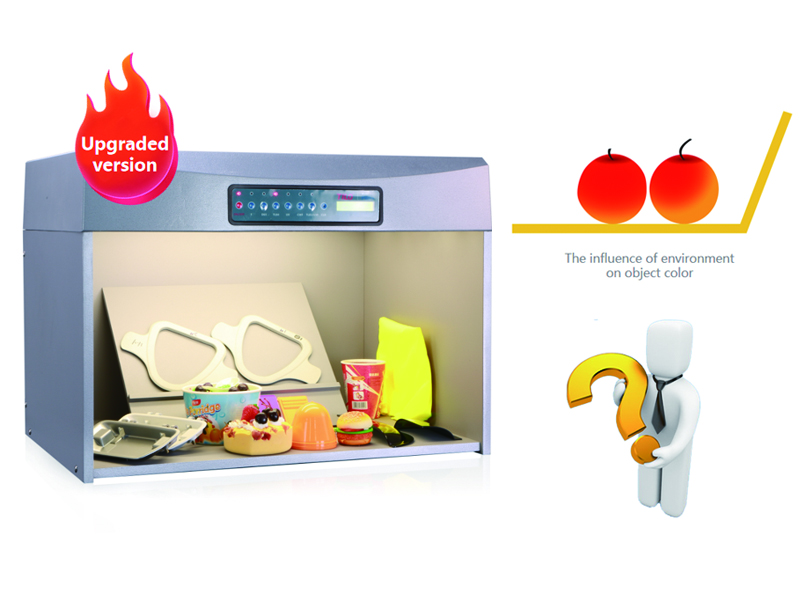

Serie T60 (T60+ o T60(5))

Supporta fino a cinque fonti luminoseLe configurazioni tipiche includono D65, TL84, CWF, incandescente F/A e UV. Alcuni modelli consentono combinazioni personalizzate o il passaggio tra quattro o cinque fonti.

Caratteristiche:

● Interruttori dedicati per luce che consentono il passaggio istantaneo.

● Tempometro trascorso per ogni lampada, garantendo che le lampade siano sostituite tempestivamente per mantenere la fedeltà del colore.

● Conforme agli standard internazionali di valutazione visiva: ASTM   D1729, ISO  3664, DIN, ANSI, BSI.

M60 (American Color Light Booth)

● Progettato per le preferenze del mercato statunitense con fonti luminose: D65, TL84/U30, F/A, CWF e UV.

● Utilizza marchi di lampade standardizzate (Philips, Sylvania, 3NH/Graphica), con due lampade D65, una TL84/U30, una CWF, una F/A e una lampada UV in configurazioni.

● Attributi chiave includono commutazione automatica, nessun lampeggio di riscaldamento, bassa generazione di calore e un giudice americano   Colore di fondo della lampada di tipo II.

Visualizzatore a colori sospeso CC120‑W

● Leggero (72 kg), progettato per essere montato su tavolo o soffitto.

● Configurazioni disponibili con sorgenti luminose singole, doppie o triple (comuni: D65, D50, TL84).

● Dotato di controllo microcomputer, monitoraggio del runtime per lampada e commutazione rapida tra fonti.

Caratteristiche principali e specifiche tecniche

Fonti di luce e conformità

Ogni stand comprende più sorgenti luminose:

● D65 (6500 K)Simula la luce diurna, standard per la maggior parte delle applicazioni critiche del colore.

● D50 (5000 K)Standard di luce diurna calda, tipicamente utilizzata nella stampa e nelle arti grafiche.

● TL84 (≈4000 K) : Illuminazione del negozio comune all'Europa, al Giappone, alla Cina.

● CWF (≈4150 K)Illuminazione fluorescente bianca fresca tipica del commercio al dettaglio degli Stati Uniti.

● F/A (≈2700 K) : lampada a incandescenza che assomiglia negozio/finestra o illuminazione tramonto.

● UV (365 nm) : Mette in evidenza gli illuminanti ottici o i pigmenti fluorescenti nei materiali.

Tutte le cabine 3NH sono progettate per soddisfare gli standard di valutazione visiva come ISO  3664 e ASTM   D1729, che fornisce condizioni di visualizzazione accurate e ripetibili.

Commutazione & Timer

● Individuali interruttori controllano ogni sorgente luminosa. Molti stand supportano l'alternanza simultanea o automatica per valutare il metamerismo.

● I contatori di runtime integrati monitorano le ore della lampada per garantire una sostituzione tempestiva prima che l'uscita di luce e il rendering del colore si degradino (di solito raccomandato a 2000-3000)   ore).

Progettazione e installazione

● Il Serie T60 è dimensione tavolo, ideale per laboratori di banco o aree QC.

● Il M60 è compatto a terra (35 kg; 710  × 530 × 570 mm) destinato alla produzione o al laboratorio.

● CC120-W è una cabina sospesa adatta per il montaggio al soffitto o al tavolo, flessibile per spazi di lavoro limitati.

Prestazioni

● Risposta di illuminazione rapida: nessun ritardo di riscaldamento o lampeggio garantisce visibilità immediata e rendering dei colori coerente al commutare le lampade.

● Un design efficiente dal punto di vista energetico con una bassa generazione di calore aumenta il comfort e prolunga la vita della lampada.

Applicazioni tipiche

Le cabine di visualizzazione a colori sono utilizzate in più settori industriali:

● Stampa e imballaggioValutare prove, campioni di imballaggio, inchiostri per metamerismo e consistenza sotto varie fonti di luce.

● Tessile, tintura e pelleConfronta campioni di tessuti alla luce diurna e l'illuminazione del magazzino per garantire l'accuratezza del colore da lotto a lotto.

● Plastica, automotive e ceramicaIspezione visiva di componenti e finiture con illuminanti standard.

● Vendita al dettaglio e esposizione al dettaglioSimula ambienti di visualizzazione in negozio per valutare come i colori dei prodotti appaiono sotto l'illuminazione reale del dettaglio.

L'uso di una cabina di luce riduce gli errori di giudizio del colore causati dall'illuminazione ambientale di solito presente nei luoghi di lavoro.

Flusso di lavoro di configurazione e funzionamento

1 Installazione

Posizionamento:

● Per le cabine da tavolo (T60), posizionare su una superficie stabile e piatta lontano dalle finestre o dalla luce diretta.

● I modelli sospesi (CC120‑W) devono essere montati in modo sicuro sopra la testa con un posizionamento equilibrato.

Potenza:

● Assicurare la tensione della rete (ad es. 220   V o 115   V a seconda della regione) corrisponde alla valutazione dello stand. Collegare in presa messa a terra per la sicurezza.

2 Riscaldamento e utilizzo della lampada

● Lascia funzionare lo stand per 30   minuti prima del primo utilizzo per garantire una temperatura di colore e illuminanza stabili.

● Evitare frequenti passaggi tra le lampade per prolungare la durata di vita.

● Monitorare le ore di utilizzo della lampada tramite il timer integrato; Pianificare la sostituzione della lampada circa 2.000-3.000 ore di utilizzo.

3 Posizionamento e visualizzazione del campione

● Posizionare sempre i campioni al centro dell'area di visualizzazione per ridurre gli effetti di bordo.

● Quando si confrontano più oggetti fianco a fianco, posizionarli adiacenti senza sovrapposizione.

● Mantenere la distanza e l'angolo degli occhi coerenti tra i confronti.

4 Commutazione e valutazione della sorgente luminosa

● Utilizzare interruttori designati per commutare le fonti (combinazioni singole, doppie o triple per modello consentono la visualizzazione simultanea).

● Osservare la metamerizzazione o lo spostamento del colore tra le fonti di luce per rilevare la discrepanza.

5 Manutenzione e pulizia

● Assicurarsi che l'alimentazione sia spenta prima della pulizia. Pulire le superfici e la zona di visualizzazione con un panno morbido.

● Sostituire le lampade immediatamente quando l'illuminazione diminuisce o il CRI si degrada.

● Non lavare il dispositivo con acqua; utilizzare soluzioni di pulizia adeguate e solo un panno morbido.

Calibrazione e controllo qualità

Anche se le cabine a colori non misurano meccanicamente il colore, la verifica periodica garantisce l'affidabilità:

● Verificare i livelli di illuminazione e la coerenza spettrale utilizzando luminometri o spettroradiometri calibrati.

● Sostituire le lampade in base al monitoraggio del runtime piuttosto che aspettare un degrado visibile.

● Registrare le condizioni di visualizzazione nei log di QC e utilizzare procedure di confronto standardizzate.

● Mantenere l'ambiente ambiente e il posizionamento dello stand coerenti per la ripetibilità.

Scegliere il modello giusto

Considerazioni principali:

● Numero di fonti luminose necessari (cabine 3 versus 5 sorgenti).

● Flessibilità di configurazioneLe fonti luminose possono essere commutate o combinate in modo indipendente?

● Fattore di forma di installazionePiano da tavolo (T60), piano in piedi (M60) o sospeso (CC120‑W).

● Norme regionali sulle sorgenti luminoseModelli configurati in D50/D65 per la stampa o CWF/TL84 per ambienti retail/store.

● Monitoraggio del runtimeI timer integrati aiutano nella gestione del ciclo di vita.

● Certificazioni di conformitàAssicurarsi che lo stand soddisfi gli standard ISO/ASTM per la valutazione visiva.

Tabella di sintesi del modello

Riassunto

Le cabine di visualizzazione a colori di 3NH (TILO) forniscono ambienti di illuminazione standardizzati e controllati essenziali per una valutazione accurata del colore visivo in tutti i settori. I modelli T60/t60+, M60 e CC120‑W offrono configurazioni di sorgente flessibili, conformità a standard come ISO  3664/ASTM  D1729, timer integrati e funzionamento senza lampeggio per supportare la valutazione affidabile e il rilevamento dei metamerismi. Una corretta installazione, manutenzione, sequenza di illuminazione e posizionamento dei campioni sono fondamentali per risultati coerenti e ripetibili. Utilizzare il monitoraggio del tempo di esecuzione e la sostituzione pianificata della lampada per preservare l'accuratezza nel tempo.
