YS4560 Spettrofotometro 45/0

Portable Colorimeter Measuring  Sphere Geometrics 45/0°

Highly durable and very efficient in providing measurements in all shapes and sizes. The YS4560 45/0 Spectrophotometer, developed by 3NH, is a high - precision color measurement device. It adopts a 45/0 geometric optical structure (45 - degree ring illumination and 0 - degree reception), compliant with CIE No.15 and multiple international standards like GB/T 3978, GB 2893, and ISO 7724/1.


Key Highlights

  • Concave grating for spectrometry

  • Dual - aperture setup (Φ8mm and Φ4mm)

  • Separate UV source, enabling the measurement of fluorescent samples

  • 3.5 - inch TFT true - color capacitive touch screen

  • Because of a PC access it can be used with color measuring software

  • Ideal for industries such as plastic electronics, paint and ink, textile and garment printing, and traffic sign color assessment

YS4560 Spettrofotometro 45/0 Istruzioni Manuale d'uso YS4560 Spettrofotometro 45/0 Il PDF
Questo YS4560 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

Spettrometro particolarmente piccolo e leggero con geometria a sfera

Colorimetro leggero e pratico per uso mobile e automatico, assoluta precisione. YS4560 Advanced Spectrophotometer utilizza 45/0 (illuminazione anello di 45 gradi, ricezione di 0 gradi) struttura ottica geometrica in conformità con CIE n. 15 e adotta spettrometria a griglia concava per misurare con precisione la riflessione del campione e vari dati colorimetrici; Lo strumento è dotato di doppia apertura di misura Φ8, Φ4mm, utilizzata per segnali di traffico e misurazione accurata del colore e controllo di qualità in vari settori industriali. Ha una fonte UV separata per le misurazioni dei campioni di fluorescenza.

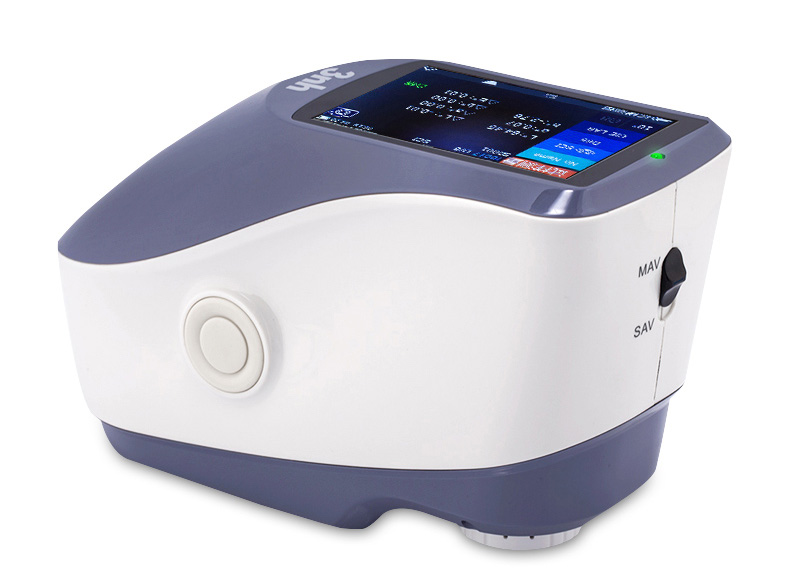

YS4560_instrument_detail_show

Caratteristiche del prodotto

Aspetto 1.Beautiful e combinazione perfetta con la progettazione della struttura ergonomica;

2.45/0 ottica geometrica, conforme a CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO7724/1, ASTM E1164, DIN5033 Teil7, GB 2893, GB/T 18833;

3.Adottare alta vita e bassa potenza combinata sorgente luminosa a LED, compreso UV / escludendo UV;

4.Optional apertura 4mm/8mm, adattarsi a più campioni da testare;

5. Gli spettri del campione di misura, i dati accurati del laboratorio, possono essere utilizzati nella corrispondenza del colore e nella trasmissione del colore precisa;

Configurazione hardware elettronica 6.High: LCD a colori TFT da 3,5 pollici, schermo tattile capacitivo, griglia concava, sensore di immagine CMOS di matrici doppie dell'elemento 256 Iimage;

porta 7.USB, ampiamente utile;

Piastra di taratura bianca standard 8.Super resistente alle macchie e stabile;

9.Large spazio di stoccaggio di capacità, oltre 30.000 dati di misura;

10.Due angoli osservatori standard, una varietà di illuminante, una varietà di indici di colore, conformi a una varietà di dati colorimetrici standard, soddisfano una varietà di richieste dei clienti per la misurazione del colore;

Il software 11.PC ha una potente estensione della funzione.

12. impostazione standard di tolleranza poligonale integrata e gamma specifica dei segnali stradali, un pulsante per realizzare la misurazione dei segnali stradali del traffico, delle linee di marcatura, del fattore di luminosità del film riflettente e delle coordinate di cromaticità;

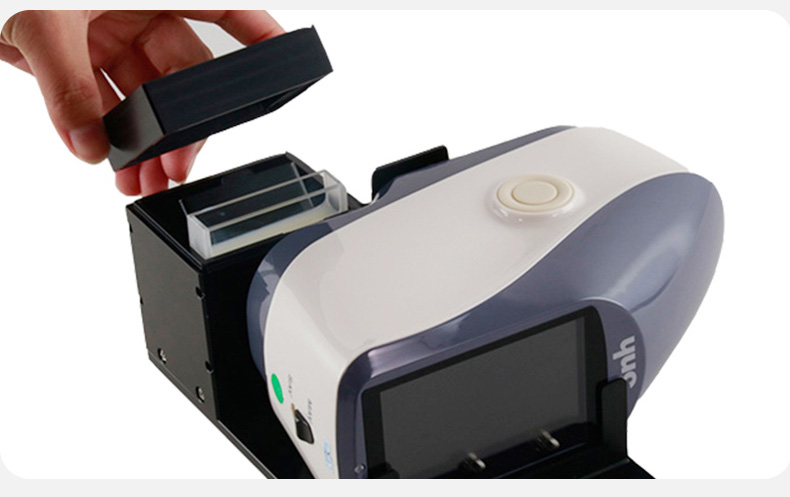

YS4560_liquid_test

Suggerimento: Durante la prova di un liquido, versare il liquido in una cuvetta, collocare la cuvetta nel modulo di prova universale per fissare il colorimetro, e poi è possibile iniziare la misurazione.


YS4560 Spettrofotometro Progettato per la facilità d'uso con interfacce intuitive e misurazioni con un solo clic, si integrano perfettamente con software intelligenti per il tracciamento, l'analisi e il reporting dei dati. Dal laboratorio al piano di produzione, 3nh consente ai produttori di mantenere la perfetta coerenza del colore, ridurre gli sprechi e stabilire nuovi punti di riferimento per la qualità in tessili, stampa, rivestimenti, plastiche e oltre.

ModelYS4560 45/0 Spectrophotometer
Illumination/Observation system45/0(45 ring-shaped illumination, vertical viewing);
Comply with CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7,GB 2893、GB/T 18833
FeaturesHigh accruacy spectrophotometer is used for accurate analysis and transmission of laboratory color.Apply in paints, inks, textiles, garments, printing and dyeing, printing etc industries for color transfer and quality control, also for Fluorescence sample color measurement.
It is used to measure the brightness factor and color coordinates of traffic signs, markings and reflective films. It contains GB 2893 and GB/T 18833 standard colors. It can customize the rectangular tolerance of polygons manually.
Integrating Sphere SizeΦ48mm
Light SourceCombined LED Light, UV Light
Spectral separation deviceConcave Grating
Detector256 Image Element Double Array CMOS Image Sensor
Wavelength Range400~700nm
Wavelength Pitch10nm
Half Bandwidth10nm
Reflectance Range0~200%
Measuring ApertureMAV:Φ8mm/Φ10mm；SAV:Φ4mm/Φ5mm
Color SpaceCIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2)
Color Difference FormulaΔE*ab,ΔE*uv,ΔE*94 ,ΔE*cmc(2:1),ΔE*cmc(1:1) ,ΔE*00, DINΔE99, ΔE(Hunter)
Other Colorimetric IndexSpectrum Reflectance Rate, WI(ASTM E313-00,ASTM E313-73,CIE/ISO,AATCC,Hunter,TaubeBergerStensby), YI(ASTM D1925,ASTM E313-00,ASTM E313-73) Metamerism Index Mt， Staining Fastness, Color Fastness, Strength (dye strength, tinting strength), Opacity 8-degree Gloss, 555 Index，Blackness（My,dM）, Color Density CMYK(A,T,E,M), Tint(ASTM E313-00)，Munsell（Some functions are realized through the computer）
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F5，F6,F7(DLF),F8,F9，F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF, ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5, Light source can be customized(a total of 41 kinds of light sources, some of which are realized through the host computer/APP)
Display DataSpectrogram/Values, Chromaticity Values, Color Difference Values/Graph, Pass/Fail Result, Color Offset
Measurement TimeAbout 1.5s
RepeatabilitySpectral reflectance: MAV,Standard deviation within 0.08% (400 nm to 700 nm: within 0.18%)

Chromaticity value:within ΔE*ab 0.03 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
Inter-instrument ErrorWithin ΔE*ab 0.15(Average for 12 BCRA Series II color tiles)
Measurement modeSingle Measurement, Average Measurement(2-99)
Size(L*W*H)184*77*105mm
WeightAbout 600g
Power sourceLi-ion battery. 5000 measurements within 8 hours
Illuminant Life Span5 years, more than 3 million times measurements
Display3.5-inch TFT color LCD, Capacitive Touch Screen
InterfaceUSB, Bluetooth 5.0
Data memoryStandard 1000 Pcs, Sample 30000 Pcs
LanguageChinese Simplified, Chinese Traditional, English, French, Portuguese, Russian, Spanish, Italian, German
Working EnvironmentTemperature: 0~40℃; Humidity: 0~85% (No Condensation);altitude: less than 2000 m
Storage Environment Temperature: -20~50℃; Humidity: 0~85% (No Condensation)
Standard AccessoryPower Adapter, USB Cable, Built-in li-ion battery, User Manual, software(download from the website)White and Black Calibration Board, Protective Cover.
Optional AccessoryMicro Printer, Powder Test Box, Universal test components, Locating Plate
Notes: The specifications are subject to change without notice.



I nostri stimati clienti

  • cliente cipla
  • logo del cliente testeo
  • vettore del logo degli uccelli
  • Philips
  • Cliente Jaquar
  • Clienti logo honda
  • logo del cliente HMS
  • Lakhani dei clienti

FAQ su YS4560 Spettrofotometri portatili

A colorimeter is sufficient for basic, routine color checks, while a spectrophotometer is needed for precise, comprehensive color analysis—here’s the clear breakdown:

When a Colorimeter is Sufficient

  1. Simple color matching needs: Ideal for checking if a sample matches a predefined standard (e.g., basic paint batches, plastic parts with solid colors).

  2. Consistent lighting conditions: Works well when measurements are done under fixed, standard light sources (no need to account for varied light effects).

  3. Cost-sensitive, high-volume tasks: Perfect for production lines requiring fast, low-cost color checks without advanced data analysis.

When to Use a Spectrophotometer

  1. Precise color quantification: Necessary for measuring Lab values (lightness, red-green, yellow-blue axes) or detecting subtle color deviations (critical for automotive coatings, high-end textiles).

  2. Complex color analysis: Required for metallic/pearlescent finishes, transparent materials, or samples with gloss/texture variations.

  3. Compliance and documentation: Essential when precise color data (spectral curves) is needed for quality audits, regulatory compliance, or brand color standardization.


D/8° e 45°/0° sono due tipi di geometria di illuminazione con design di geometria ottica diverso. La geometria di illuminazione D / 8 ° è più ampiamente utilizzata per il confronto del colore e la misurazione di materiali ad alta lucidità; La geometria di illuminazione 45°/0° è utilizzata principalmente nelle industrie della stampa e dell'imballaggio.

Il colore dei prodotti chimici viene misurato utilizzando un colorimetro o uno spettrofotometro. Gli strumenti misurano la quantità di luce che viene assorbita o riflessa da una sostanza. Può essere utilizzato per determinare la concentrazione, la purezza o la conformità agli standard del prodotto.

When detecting color differences, the first factors to consider when selecting a light source include its stability, directionality, lifespan, and the effectiveness of the ultimately obtained spectral curve. The illuminant of a colorimeter is a fixed bulb, such as a tungsten lamp，LED light or a long-life xenon lamp. However, for the same color sample, the results displayed by the instrument vary under different light sources. This is because different light sources cause different absorption and reflection of light on the sample, leading to differences in how both the human eye and the instrument perceive the color.

In general, the D65 light source is used in the application of coil steel inks for construction. The D65 light source is equivalent to average daylight. Most coil steel inks for construction are used outdoors, and sunlight is regarded as the standard light source in outdoor environments. For household appliance coil steel inks, due to their usage characteristics, they are mostly used indoors. Therefore, the A standard light source is adopted for color measurement of samples based on indoor lighting conditions. The A light source is a carefully specified tungsten light source. Other light sources, such as fluorescent light sources, can be used in many types of applications. For example, some textile factories use fluorescent light sources. Therefore, a reasonable light source should be selected as the mutually recognized measurement method based on actual usage conditions and user requirements. Once agreed upon by both parties, color measurement must be conducted under the same conditions. This helps reduce unnecessary systematic errors and human errors, achieving the optimal consistency in color measurement.

The 3nh high-precision spectrophotometric colorimeter adopts a combined LED light source with long lifespan and low power consumption, which includes UV (ultraviolet) and UV-excluded options. This design can meet the color difference detection needs of different users and supports the selection of multiple light source modes.

Un colorimetro o spettrofotometro dovrebbe essere utilizzato per misurare il colore di una soluzione. Lo strumento dirige la luce attraverso il liquido e quantifica l'assorbinza a determinate lunghezze d'onda. I valori ottenuti indicano l'intensità del colore della soluzione e, per impostazione predefinita, la concentrazione della soluzione.
