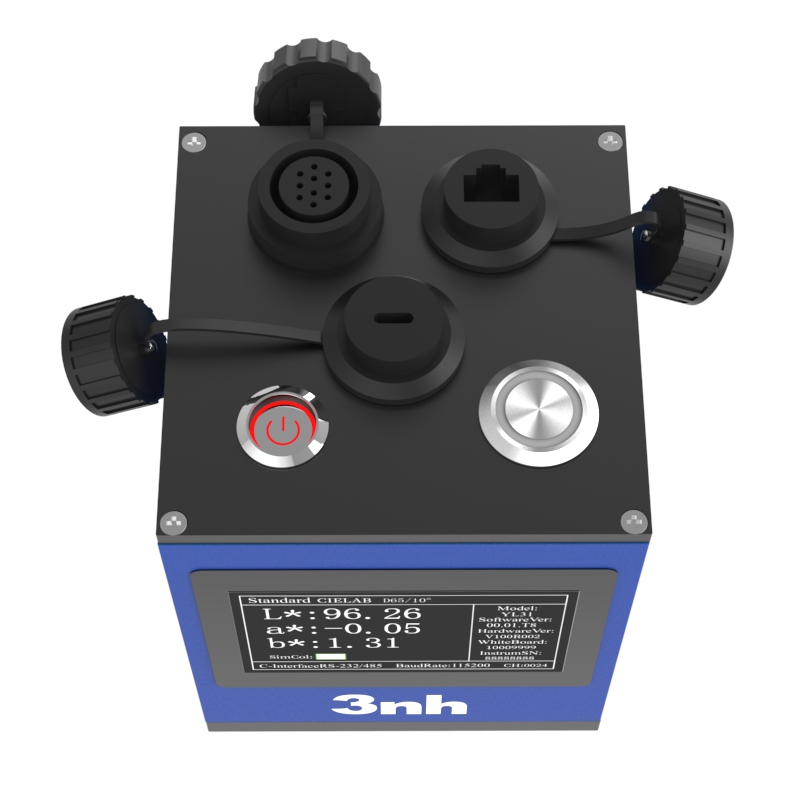

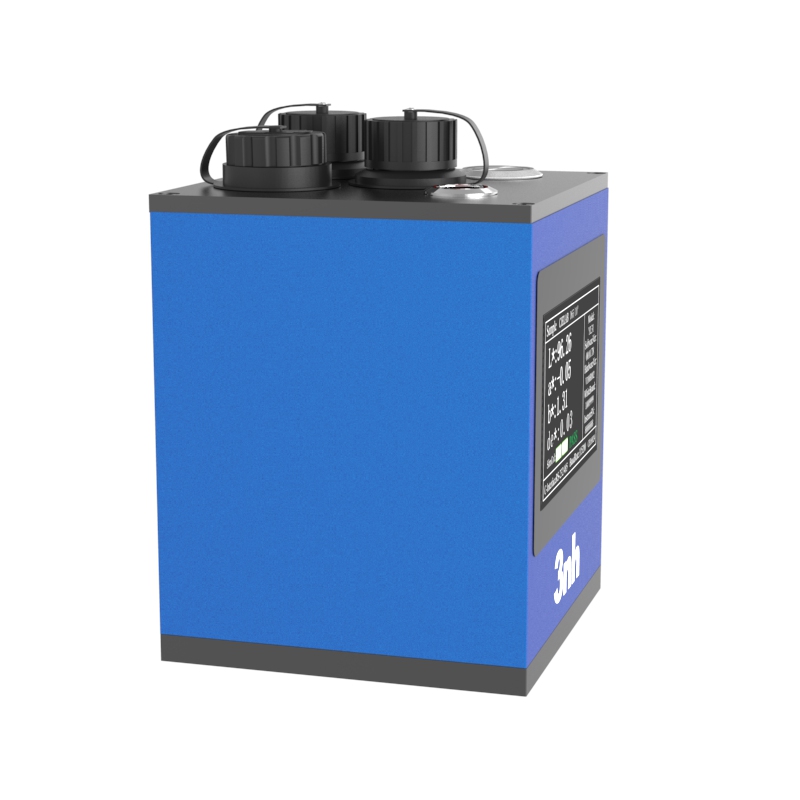

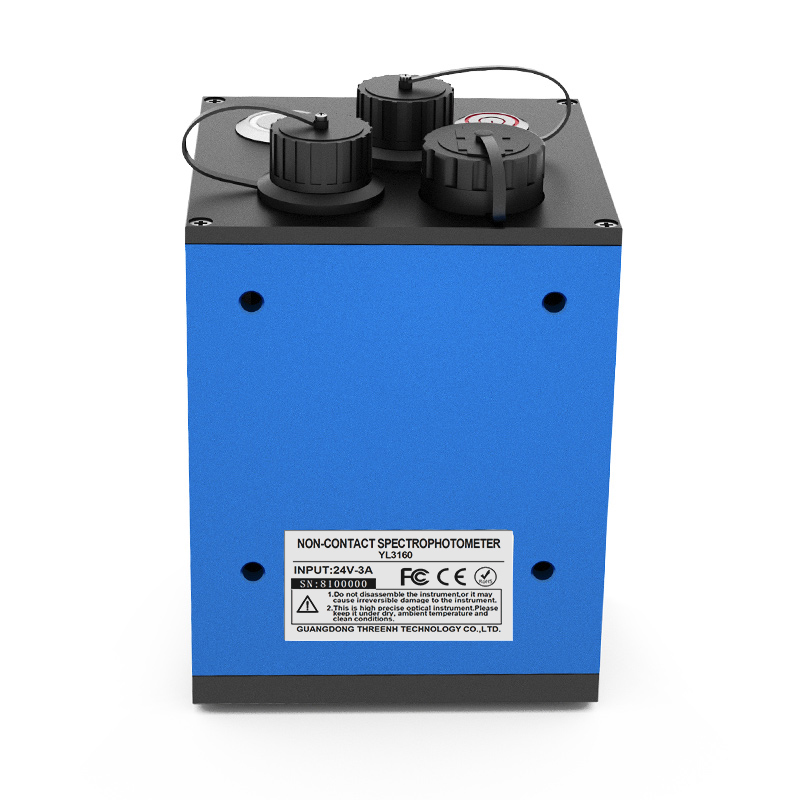

Spettrofotometro senza contatto YL3160

Industrial assembly line online color measurement

The online color sensor YL3160 is an efficient detection device. It adopts a 45/0 optical structure and high-precision spectral analysis technology, enabling fast and non-destructive measurement of the reflection spectrum and chromaticity data on the surface of objects.


Key Highlights

  • Double Array CMOS Image Sensor

  • Rich measurement index, multiple observation light sources

  • Automatic measuring aperture distinguish

  • Automatic temperature and humidity compensation function, make the measurement data more accurate

  • The camera located, clearly confirm the measured area

  • Adopt combination full spectrum LED light source and UV light source

  • Color management software

Spettrofotometro senza contatto YL3160 Istruzioni Manuale d'uso Spettrofotometro senza contatto YL3160 Il PDF
Questo YL3160 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

YL3160 è uno spettrofotometro industriale senza contatto dotato di una struttura ottica 45/0, progettato per la misurazione del colore online senza contatto fisico. Elimina la contaminazione e i danni ai campioni, rendendolo ideale per l'integrazione in linee di produzione industriali e bracci robotici. Combinando la tecnologia di misurazione online senza contatto con un sistema di controllo intelligente a circuito chiuso, offre un monitoraggio del colore ad alta precisione, feedback dei dati in tempo reale e processi di produzione ottimizzati. Questo strumento soddisfa le rigorose esigenze della produzione moderna per un controllo di qualità efficiente, non distruttivo e automatizzato. Introduzione del prodotto.

Caratteristiche dello spettrofotometro senza contatto YL3160

Metodo di misura unico

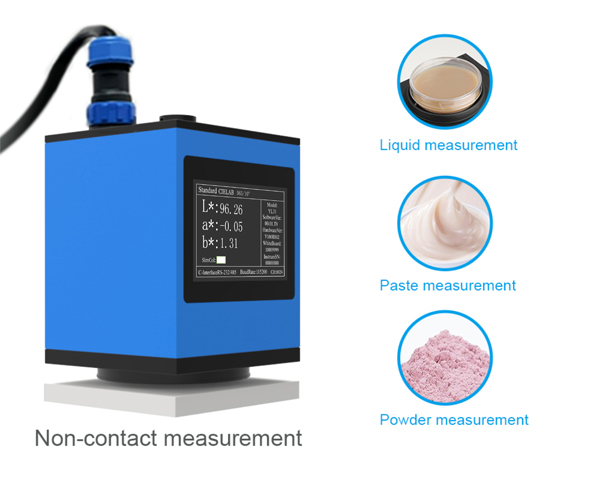

Misura senza contatto: non è necessario contattare direttamente il campione. Ciò non solo evita danni al campione, ma impedisce anche che lo strumento venga contaminato dal campione. È particolarmente adatto per campioni corrosivi, liquidi, polverosi, ecc., che potrebbero danneggiare lo strumento, nonché campioni morbidi, facilmente deformabili o con superfici irregolari.

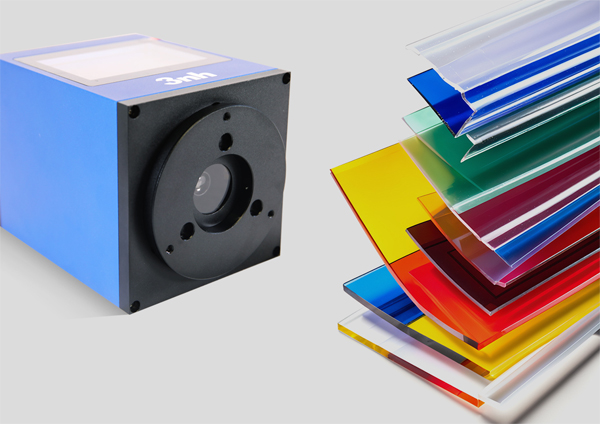

Applicabile a vari campioni: può misurare con precisione il colore dei campioni in diverse forme come liquidi, paste e polveri, soddisfando le esigenze di più industrie tra cui cosmetici, frutta e verdura, igiene alimentare, elettronica in plastica, vernici e inchiostro, stampa, ceramica, ecc.

Evitare la contaminazione incrociata: quando si misurano campioni multipli, non si verifica contaminazione incrociata tra campioni a causa del contatto, garantendo l'accuratezza e l'affidabilità dei risultati di misura. Ciò è particolarmente adatto per le industrie con elevati requisiti igienici, come alimentari, medicinali e cosmetici.





Diverse opzioni di connettività

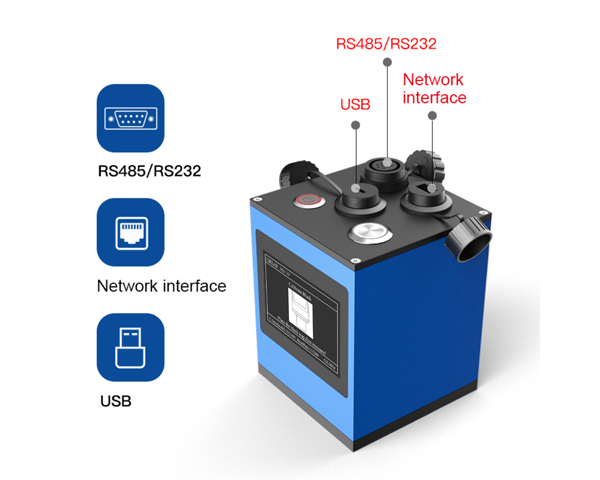

Conveniente trasmissione dei dati: Dotato di varie interfacce digitali come USB, RS485, RS232 e Ethernet, può essere facilmente collegato a dispositivi esterni come computer, stampanti e PLC per raggiungere la trasmissione e la condivisione rapida dei dati. Questo facilita l'elaborazione, l'analisi e la memorizzazione dei dati e rende anche facile l'integrazione nei sistemi di produzione automatizzati.

Funzione di innesco esterno: supporta l'innesco esterno e può funzionare in sincronia con altri dispositivi. Ad esempio, può collaborare con sensori o controllori sulla linea di produzione per realizzare misurazioni automatiche e raccolta di dati, migliorando il grado di automazione e precisione della misurazione.

Può uscire segnali analogici ed essere collegato ad altri dispositivi analogici o sistemi di controllo per raggiungere il monitoraggio e la regolazione in tempo reale dei parametri del colore, che è applicabile ad alcuni processi tecnologici che richiedono un preciso controllo del colore.



Ampia adattabilità ambientale

Misura flessibile: non c'è limite allo spessore del campione. Solo l'uso della sonda di prova lo rende più flessibile e conveniente quando si misurano campioni di diverse dimensioni e forme. Non c'è bisogno di preoccuparsi dell'impatto della dimensione e dello spessore del campione sui risultati di misura e può adattarsi a vari requisiti complessi di misura del campione.

Elevato livello di protezione: con un livello di protezione IP66, è impermeabile e a prova di polvere e può resistere ad ambienti industriali complessi.



Prestazioni di misurazione eccezionali

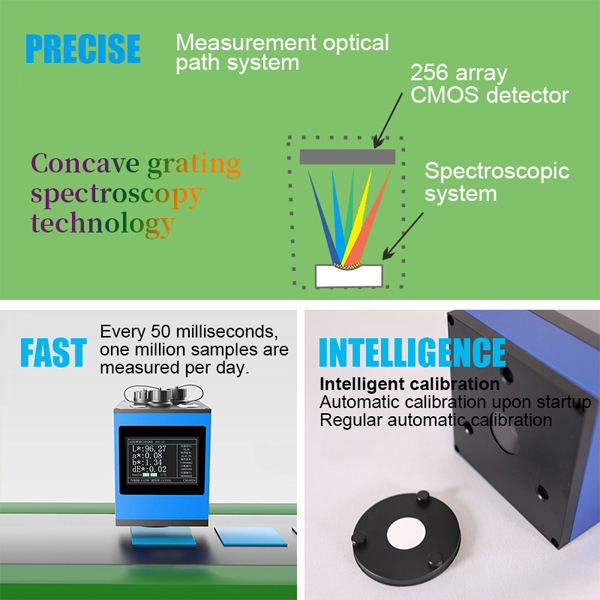

Misurazione ad alta precisione: l'adozione di tecnologie ottiche avanzate come la tecnologia di spettroscopia a retiglia concava, sensori di immagine CMOS dual-array a 256 pixel e fonti di luce LED a spettro completo garantisce un'alta risoluzione ottica e un'acquisizione spettrale precisa, ottenendo così una misurazione stabile e di alta precisione, misurando con precisione la riflessione degli oggetti e vari indicatori di cromaticità.

Velocità di misurazione: la velocità di misurazione è rapida. Un ciclo di misurazione completo richiede solo 50 millisecondi al più veloce (normalmente 100 millisecondi) e può misurare più di 1 milione di campioni al giorno, soddisfando i requisiti di rilevamento rapido nelle linee di produzione automatizzate e migliorando l'efficienza produttiva.



YL3160 Ampiamente Applicazioni

Lo spettrofotometro senza contatto YL3160, con i suoi vantaggi tecnici di alta precisione, misurazione non distruttiva e compatibilità industriale, è ampiamente applicato in molteplici industrie tra cui rivestimenti e materiali industriali, stampa tessile e tintura, produzione di interni automobilistici, cosmetici, industria alimentare, conservazione di reliquie culturali e materiali speciali, nonché elettronica e prodotti in plastica. Esso dimostra prestazioni eccezionali nella protezione dell'integrità del campione, raggiungendo allo stesso tempo scenari di rilevamento automatizzato.


Misurazione del farmaco


Misurazione degli alimenti


Reagente corrosivo


vernice


Cosmetici


condimento

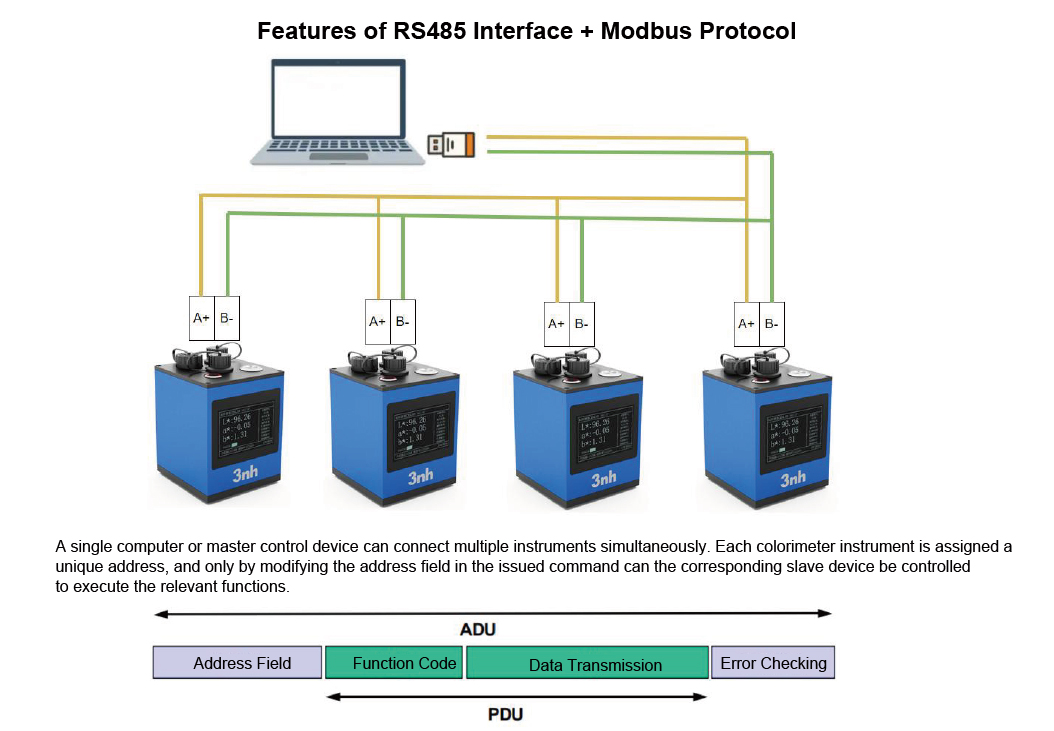

yl3160 RS485 Interface and Modbus Protocol connect to computer


Conformità e certificazioni


Norme internazionali

CIE n. 15, ISO 7724-1, ASTM E 1164, DIN 5033 PARTE 7.


Standard cinesi

GB/T 3978, GB 2893, GB/T 18833, GB 2893, GB/T 18833.


Certificazione delle misurazioni

la misurazione di prima classe è qualificata.



YL3160 Non-Contact Spectrophotometer Technical Parameters

Optical Geometry

YL3160

Features

45/0(45 circular uniform illumination 0 reception); Meet the standards of CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO 7724-1, ASTM E 1164, DIN 5033 TEIL 7, GB 2893, GB/T 18833

Features

The non-contact test between the test probe and the sample to be tested realizes the non-contact precise color measurement of liquid, paste, powder and fragile surface. It is mainly used in accurate color measurement and quality control of automatic production line; The measurement time can be as fast as 0.05 seconds. It can communicate with other systems through 485 or USB, and is equipped with upper computer software.

Light Source

Full spectrum LED light source

Spectrophotometric Mode

Concave grating

Sensor

256-pixel dual-array CMOS image sensor

Wavelength Range

400~700nm, 10nm output

Display Accuracy

0.01

Reflectivity Resolution

0.01%

Reflectance Range

0~200%

Measuring Aperture

Φ8mm

Non-contact Distance

7.5mm(±0.15mm)

Sample Height

No thickness limit (probe-only measurement)

Measurement and Observation Mode

Visual

Measurement Interval

1S

Measurement Mode

Instrument trigger or online control trigger

Color Space

CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99

Color Difference Formula

ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00，ΔE（Hunter）,DINΔE99

Other Chromaticity Index

Spectral reflectance, WI(ASTM E313, CIE/ISO, AATCC, Hunter, ISO 2470/R457, Taube, Berger, Stensby),Tint(ASTM E313-00),
YI(ASTM D1925，ASTM 313),
metamerism index MI,
Color fastness, color fastness, strength, coverage, blackness (My,dM), color density CMYK (partly realized by PC software)

Observer Angle

2°/10°

Illuminant

A,B,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7,F8,
F9,F10,F11,F12,CWF,U30,U35,DLF,NBF,TL83,TL84,
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,
LED-BH1,LED-RGB1,LED-V1, LED-V2

Displayed Data

Data, sample chromaticity value, color difference value/graph, color simulation, qualified/unqualified results, display tolerance can be set

Measuring Time

Fastest 0.05 sec (typically ~0.1 sec)

Calibration

Intelligent automatic calibration

Waterproof Grade

IP66

Repeatability

In the optimal measurement mode (when the single measurement time is 1.0 seconds):
Chromaticity value: ΔE*ab within 0.02(After the instrument is warmed up and calibrated, measure the average value of the whiteboard 30 times at an interval of 5s)

Inter-station Difference

Within ΔE*ab 0.2(Measured average value of 12 tiles of BCRA series Ⅱ)

Accuracy Assurance

Ensure that the first-level measurement is qualified

Measurement Mode

Single measurement, average measurement (2~99 times)

Dimension

100*100*140mm

Weight

About 1400g

Power Supply Mode

24V DC, 3A adapter

Lighting Source Life

5 years, more than 3 million times measurements

Display

TFT true color 3.5inch

Interface

USB, RS485, RS232, Ethernet, external trigger, analog signal output.

Language

Simplified Chinese, traditional Chinese, English

Operating Environment

0~40℃, 0~85%RH (no condensation), altitude: below 2000m

Storage Environment

-20~50℃, 0~85%RH (no condensation)

Standard Accessory

Power adapter, manual, USB cable, RJ45 network cable, RS485 multi-computer communication cable, RS232 communication cable, standard calibration board, black calibration box

Note

This model is specially suitable for assembly line, and deep function customization will generate additional customization costs.


I nostri stimati clienti

  • partner Axa
  • cliente swaraj
  • logo del partner vishay
  • Logo del cliente mohani
  • Cliente luminoso
  • Cliente umanità
  • logo di studds
  • cliente tatamotor

FAQ su YL3160 Spectrophotometer

Il colore dei prodotti chimici viene misurato utilizzando un colorimetro o uno spettrofotometro. Gli strumenti misurano la quantità di luce che viene assorbita o riflessa da una sostanza. Può essere utilizzato per determinare la concentrazione, la purezza o la conformità agli standard del prodotto.

Lo spettrofotometro ideale, accurato e user-friendly per le vostre esigenze

Questo dispositivo spettrofotometro misura la riflessività, l'assorbinza, la trasmissione e la fluorescenza della luce che passa attraverso i campioni, fornendo dati inestimabili per un'ampia gamma di applicazioni, fornendo una precisione ineguagliabile per risultati affidabili.

La scelta di uno spettrofotometro appropriato offre vantaggi significativi per l'analisi del colore di precisione e il controllo della qualità. Quando si sceglie uno spettrofotometro accurato e facile da usare, si devono considerare fattori come la gamma di lunghezze d'onda, la sensibilità, le opzioni di gestione dei campioni e le funzionalità del software disponibili. Investindo nello spettrofotometro giusto, puoi semplificare i tuoi processi analitici, ottenere risultati più accurati e migliorare l'efficienza complessiva delle tue operazioni di laboratorio o industriali.

Scegliere il modello giusto, sia che sia portatile, da banco o inline, allinea la tecnologia alle esigenze specifiche del settore, garantendo affidabilità a lungo termine e gestione ottimizzata del colore.

La nostra macchina è imballata dalla scatola di legno di esportazione standard, non sarà danneggiata. Abbiamo consegnato molte macchine di prova all'estero per mare o per aria senza danni.

When detecting color differences, the first factors to consider when selecting a light source include its stability, directionality, lifespan, and the effectiveness of the ultimately obtained spectral curve. The illuminant of a colorimeter is a fixed bulb, such as a tungsten lamp，LED light or a long-life xenon lamp. However, for the same color sample, the results displayed by the instrument vary under different light sources. This is because different light sources cause different absorption and reflection of light on the sample, leading to differences in how both the human eye and the instrument perceive the color.

In general, the D65 light source is used in the application of coil steel inks for construction. The D65 light source is equivalent to average daylight. Most coil steel inks for construction are used outdoors, and sunlight is regarded as the standard light source in outdoor environments. For household appliance coil steel inks, due to their usage characteristics, they are mostly used indoors. Therefore, the A standard light source is adopted for color measurement of samples based on indoor lighting conditions. The A light source is a carefully specified tungsten light source. Other light sources, such as fluorescent light sources, can be used in many types of applications. For example, some textile factories use fluorescent light sources. Therefore, a reasonable light source should be selected as the mutually recognized measurement method based on actual usage conditions and user requirements. Once agreed upon by both parties, color measurement must be conducted under the same conditions. This helps reduce unnecessary systematic errors and human errors, achieving the optimal consistency in color measurement.

The 3nh high-precision spectrophotometric colorimeter adopts a combined LED light source with long lifespan and low power consumption, which includes UV (ultraviolet) and UV-excluded options. This design can meet the color difference detection needs of different users and supports the selection of multiple light source modes.

The main instruments used to detect color are spectrophotometers and colorimeters (including photoelectric integrating colorimeters).

Spectrophotometer: High-precision option. It analyzes the full visible light spectrum to measure color accurately. Suitable for complex scenarios like textured surfaces, special effect colors, or batch consistency checks in industries such as paint and coatings.

Colorimeter (Photoelectric Integrating Colorimeter): Cost-effective and portable. It uses RGB filters to measure tristimulus values directly. Ideal for quick color difference detection in simple applications. Key Selection Tip Choose based on accuracy needs: use a spectrophotometer for high-precision color measurement, and a colorimeter for fast, basic color difference checks.
