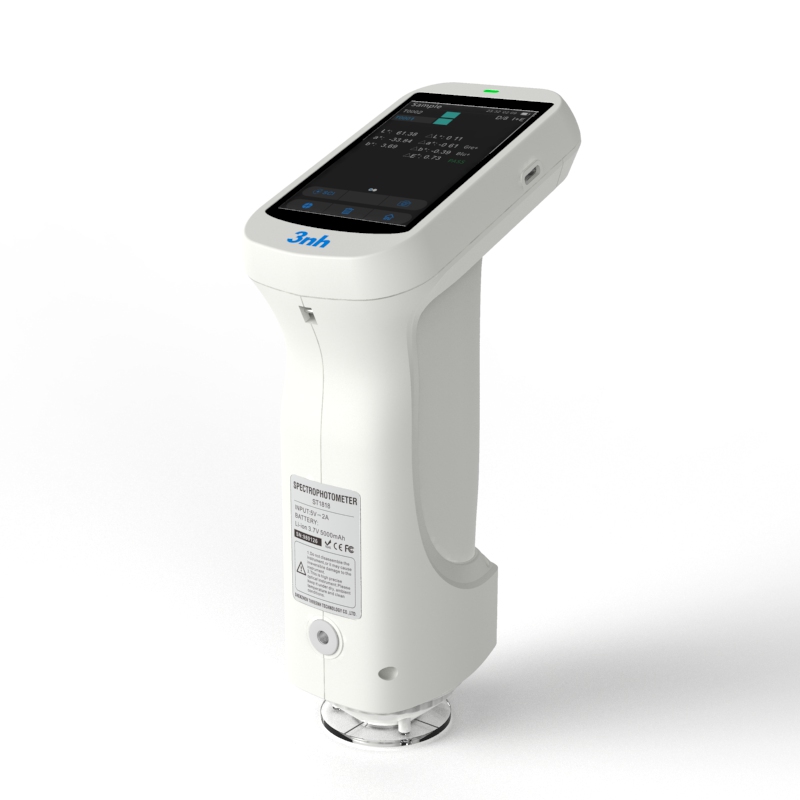

TS7700 spettrofotometro a griglia

Handheld Grating Patented Spectrophotometer

Make the color difference clear, a high-precision spectrophotometer, for the objective measurement and description of the color of surface, in any light condition. TS7700 features a 1000 - line precision blazed grating for light splitting and a silicon photocell array detector with a large photosensitive area. This setup ensures high - speed, accurate, stable, and consistent measurements.


Key Highlights

  • Reliable，1000 line precision blazed grating

  • Optical resolution in the visible range is less than 10nm

  • Excellent repeatability (ΔEab ≤ 0.02) and inter - instrument error (ΔEab ≤ 0.15)

  • Dual - aperture options (φ8mm and φ4mm, with both flat and tip types)

  • D/8 (SCI/SCE) measurement structure, compliant with multiple international standards

  • Extensively used in plastic electronics, paint coatings, textile printing and dyeing, printing, automotive, medical, cosmetics, and food industries

TS7700 spettrofotometro a griglia Istruzioni Manuale d'uso TS7700 spettrofotometro a griglia Il PDF
Questo TS7700 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

Ottenere risultati affidabili di misurazione del colore con 3nh

Inizia una nuova era di misurazione del colore intelligente, la serie Ts7x è precisione griglia strumenti con molte applicazioni che la società 3nh ha trascorso 3 anni a progettare ed è sviluppato da 3nh diritti di proprietà intellettuale indipendenti. Lo strumento adotta la griglia di precisione di 1000 linee come elemento spettroscopico, la matrice di fotocelle di silicio con grande area fotosensibile come rilevatore, lo spettro completo condotto con alta vita come fonte di luce e la risoluzione ottica è inferiore a 10nm nella gamma di luce visibile.

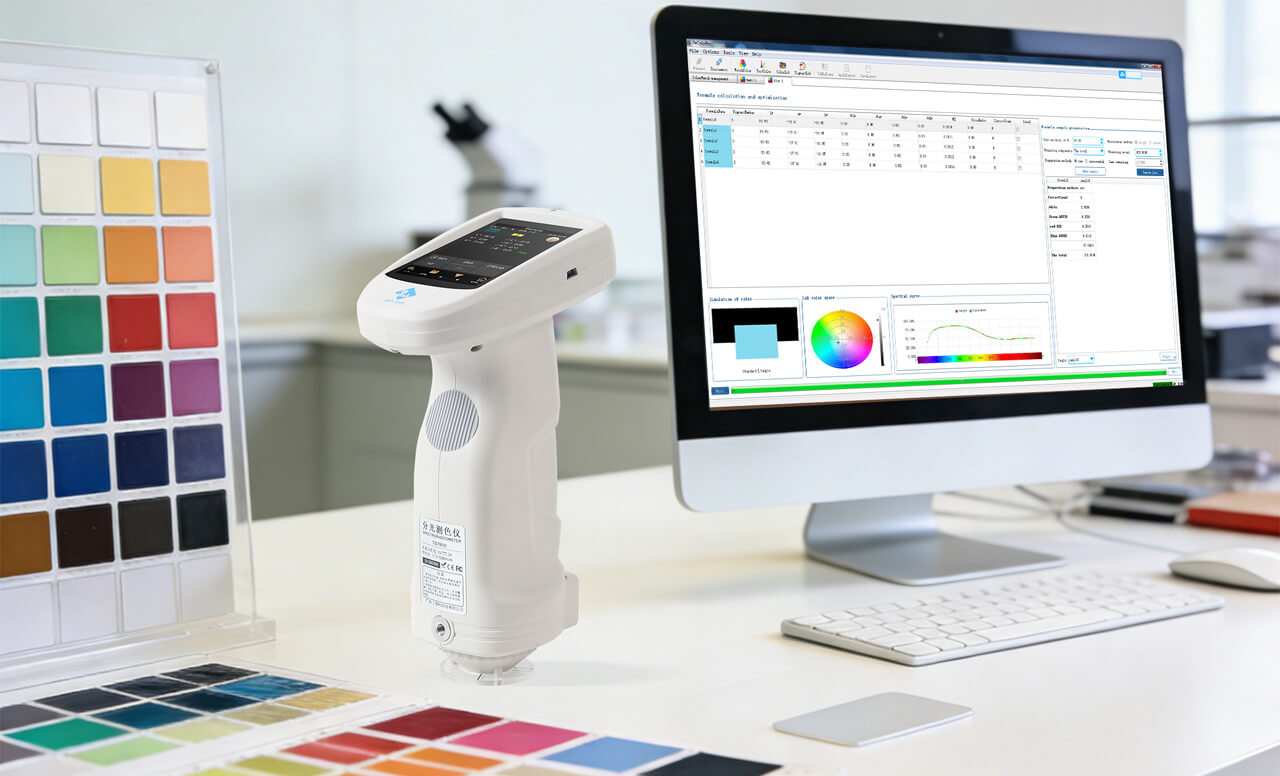

TS7700 spectrophotometer for color management

Lo spettrofotometro di punta del settore, con precisione di classe mondiale, è adatto per misurazioni di fascia alta. Alta prestazione, alta precisione e alta stabilità. Sotto la condizione di illuminazione ottica geometrica d / 8 raccomandata dal CIE, lo spettrofotometro a griglia TS7700 può misurare con precisione i dati di riflessione SCI e SCE dei campioni / campioni fluorescenti, e può anche misurare e esprimere con precisione varie formule di differenza di colore e indici di colore in vari spazi di colore. Con lo spettrofotometro TS7700, può facilmente realizzare la trasmissione precisa del colore e può anche essere utilizzato come attrezzatura di rilevamento di sistema di corrispondenza del colore accurato.

TS7700_products_show

20+ anni di gestione del colore professionale – differenza di colore ridotta del 98%

La serie di colorimetri professionali 3nh risolve con precisione i problemi di deviazione del colore nella stampa, rivestimenti, tessili, produzione industriale e altre industrie, aiutando le imprese a ridurre i costi di rielaborazione del 60%.

Ottieni un preventivo ufficiale per 3nh


Applicazioni principali per TS7700

Lo spettrofotometro TS7700 è anche ampiamente utilizzato nel controllo della qualità del colore di vari prodotti. TS7700 è dotato di software di gestione del colore di fascia alta, che è collegato al computer per realizzare una maggiore espansione delle funzioni. Lo strumento ha prestazioni stabili, misurazione accurata del colore e funzione potente. È ampiamente utilizzato nell'elettronica di plastica, vernici e rivestimenti, stampa e tintura tessili, carta da stampa, automobile, trattamento medico, cosmetici e industrie alimentari, così come istituzioni di ricerca scientifica e laboratori ecc.

ts7700 application in plastic electronics, paint and coating, textile printing and dyeing, printing paper, automobile

Colorimetro TS7700 di nuova generazione Caratteristiche:

Tecnologia di sintesi universale D/8 SCI/SCE

Adottare la struttura di misura D/8 (SCI/SCE) riconosciuta a livello internazionale per riflettere più oggettivamente il colore stesso e ridurre l'impatto della consistenza della superficie sui risultati dei test. conforme al CIE No.15, GB/T 3978, GB 2893, GB/T 18833, iso7724/1, ASTM e1164, din5033 teil7;

Contatta i nostri esperti di soluzioni per applicazioni

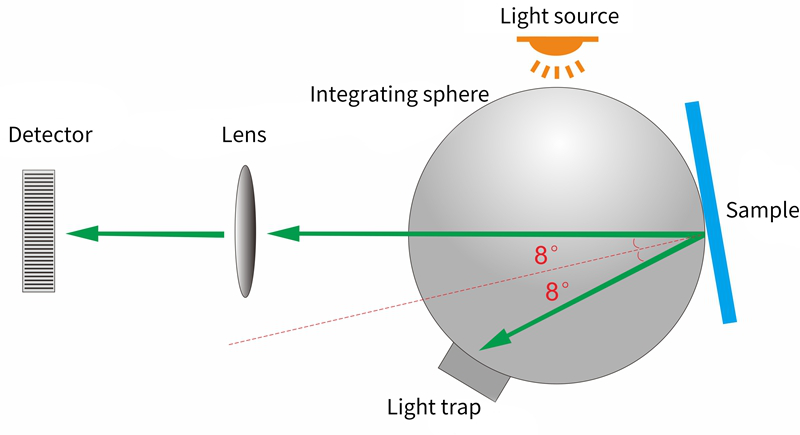

D8 SCI SCE synthesis technology structural diagram

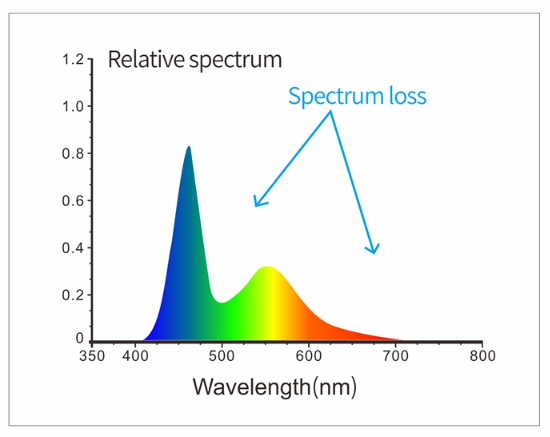

Adottando Full Band Balanced LED Light Source


  • Nessun spettro mancante

  • La luce bianca è più stabile

  • Migliorare ulteriormente l'accuratezza

  • Supporto misurazione UV




Aperture di misurazione multiple supportano diverse misurazioni del campione

4 aperture di misura per soddisfare le esigenze di misura della maggior parte dei campioni speciali.

ts7700_measurement_aperture




Misurazione SCI

SCI comprende il metodo di riflessione speculare ed è generalmente utilizzato dai produttori che studiano le proprietà intrinseche dei colori stessi senza preoccuparsi della lucentezza delle superfici del campione alle quali i colori sono collegati, come le fabbriche di vernici e rivestimenti, ecc.

Scopri di più sulla misurazione SCI

Misurazione SCE

SCE si riferisce a un metodo che esclude la riflessione speculare. È generalmente applicabile a campioni che sono osservati direttamente dagli esseri umani e richiedono risultati di misura molto vicini all'osservazione visiva, come le casse degli elettrodomestici, ecc.

Scopri di più sulla misurazione SCE


Sistema doppio percorso luminoso per una misurazione del colore più precisa


Sistema di percorso ottico doppio, la risoluzione ottica nella gamma visibile è inferiore a 10nm, che può misurare allo stesso tempo lo spettro SCI e SCE del campione;

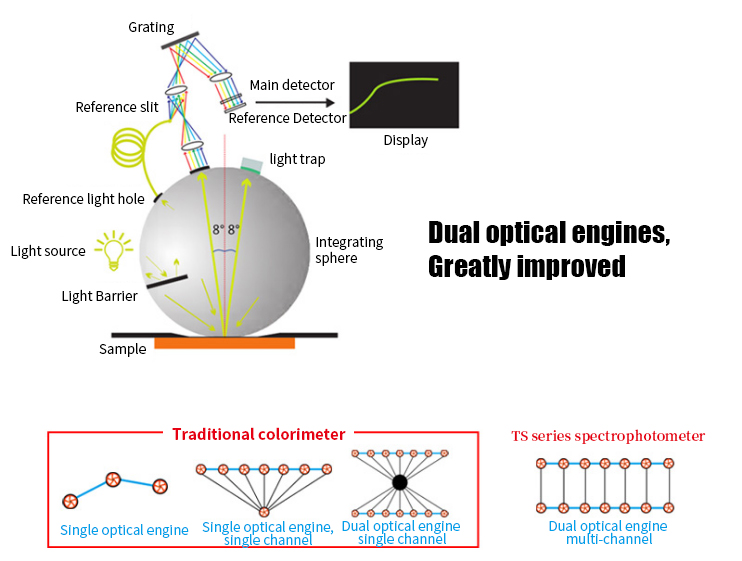

TS7700 spectrophotometer Dual light path system structure

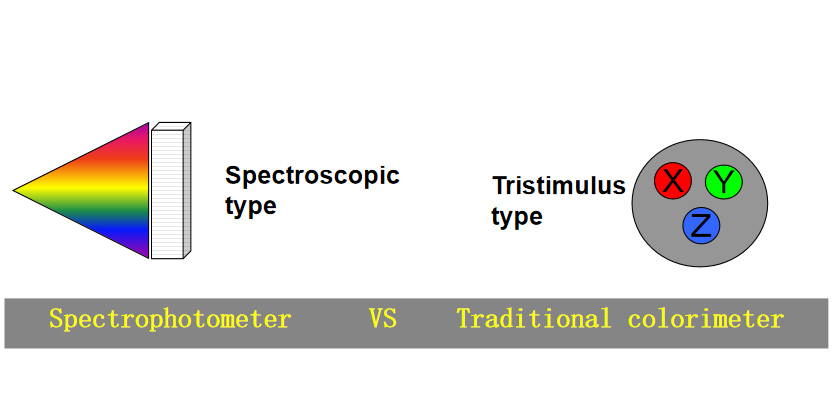

Tecnologia di spettroscopia a griglia


Ripetibilità notevolmente migliorata:
I colorimetri spettrali hanno più segmentazione spettrale, risoluzione superiore, ripetibilità notevolmente migliorata e misurazione del colore più precisa dei colorimetri




TS7700 fourth generation spectrophotometer

Dati di spettro e di laboratorio precisi, utilizzati per la corrispondenza del colore e la trasmissione del colore precisa;

Multiple ways to connect computers, mobile phones, and tablets

Modalità di comunicazione doppia USB / Bluetooth, più ampia adattabilità;

Ergonomically Designed ts7700，Comfortable hand feel


ts7700 Provide over 30 measurement parameters


Alta configurazione hardware: schermo a colori reale TFT da 3,5 pollici, schermo touch capacitivo, griglia a 1000 linee, rilevatore di matrice di fotocelle in silicio con grande area fotosensibile, ecc.;

High hardware configuration ts7700

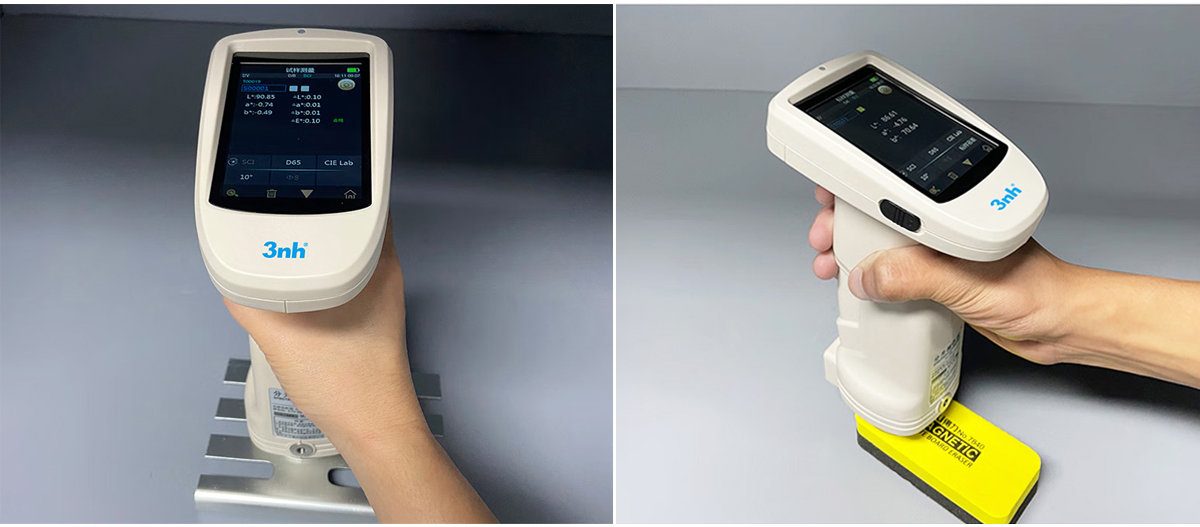

ts7700 measurement Various samples

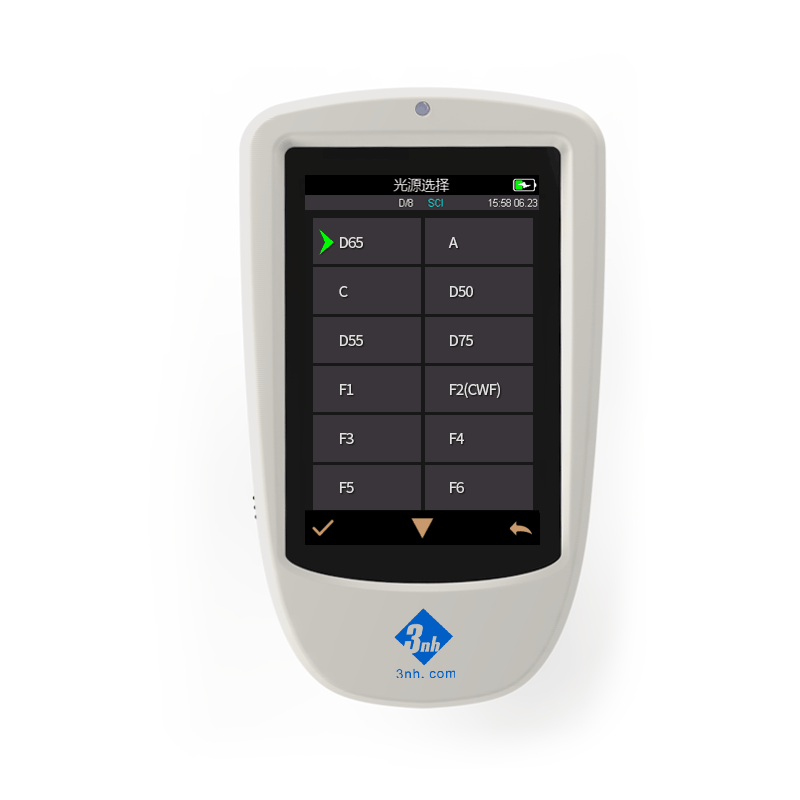

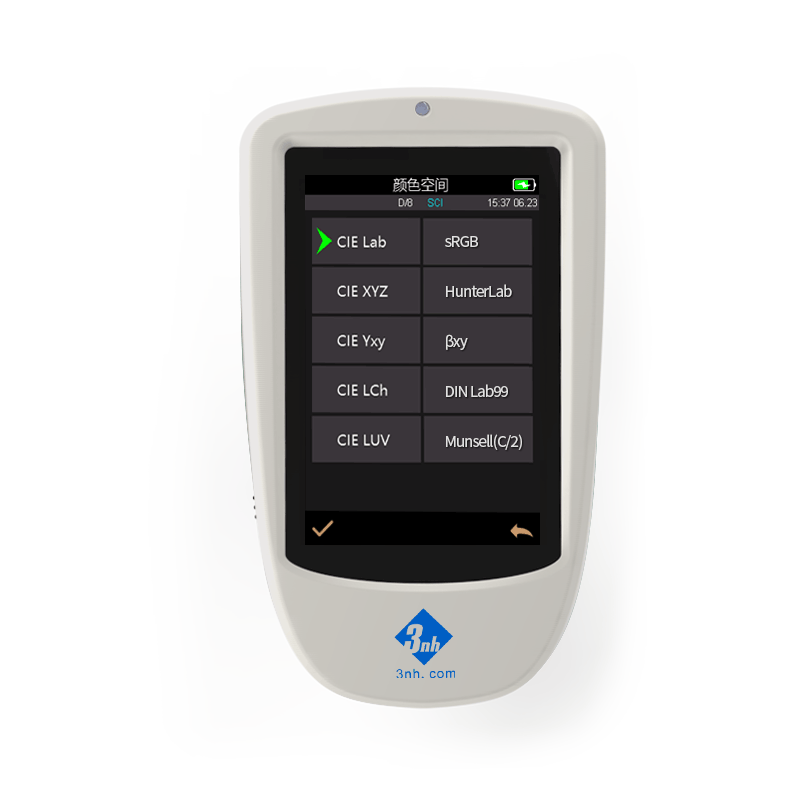

Spazi di misura dei colori multipli e fonti di luce di osservazione

Fornire CIE LAB, XYZ, Yxy, LCh, CIE LUV, s-RGB, HunterLab, β xy, DIN Lab99 Munsell (C / 2) spazi di colore e D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4, F5, F6, F7 (DLF), F8, F9, F10 (TPL5), F11 (TL84), F12 (TL83 / U30) Le fonti luminose di osservazione multiple possono soddisfare le esigenze speciali di misurazione in diverse condizioni di misurazione.






Accurate_positioning_measurement_area

Posizione di localizzazione della fotocamera e posizione di misurazione trasversale dello stabilizzatore;

TS7700 PC software management

Il software PC ha una potente espansione della funzione;


Supera perfettamente tutti gli altri strumenti di misura del colore simili

Con eccellente accordo tra strumenti con ΔE*ab < 0.15, the TS7700 enables accurate digital color standard transmission across the global supply chain, completely eliminating rework, customer complaints and supply chain disputes caused by instrument discrepancies.

TS700 Instrument structure image


Video di dimostrazione dello spettrofotometro TS7700


Insieme a aperture multifunzionali e supporti per oltre 40 illuminanti, spazi di colore e misurazioni SCI / SCE, è in grado di abbinare il colore a una varietà di materiali tra cui plastiche, tessuti, rivestimenti e stampe.

Come usare lo spettrofotometro TS7700come avviare lo strumento, la taratura, le procedure di misurazione per i diversi tipi di campione, come passare tra diversi spazi di colore e fonti di luce, come utilizzare le funzioni di doppia localizzazione (fotocamera e illuminazione) e apertura, e come esportare i risultati con USB / Bluetooth.

Contatta gli esperti per saperne di più sul TS7700



Specification of Grating Color Spectrophotometer TS7700



ModelTS7700
Optical GeometryReflect: di:8°, de:8°(diffused illumination, 8-degree viewing angle)
SCI (specular component included)/SCE (specular component excluded) ;      Include UV / excluded UV light source
Conforms to CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
Characteristicdouble apertures for accurate color analysis and transmission in laboratory
It is used for precise color measurement and quality control in plastic electronics, paint and ink, textile and garment printing and dyeing, printing, ceramics and other industries, and for fluorescent sample measurement.
Integrating Sphere SizeΦ40mm
Light SourceCombined full spectrum LED light source, UV light source
Spectrophotometric ModeFlat Grating
SensorSilicon photodiode array (double row 40 groups)
Wavelength Range400~700nm
Wavelength Interval10nm
Semiband Width10nm
Measured Reflectance Range0-200%
Measuring ApertureMAV:Φ8mm/Φ10mm；SAV:Φ4mm/Φ5mm
Specular ComponentSCI&SCE
Color SpaceCIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2)
Color Difference FormulaΔE*ab,ΔE*uv,ΔE*94 ,ΔE*cmc(2:1),ΔE*cmc(1:1) ,ΔE*00, DINΔE99, ΔE(Hunter)
Other Colorimetric IndexSpectrum Reflectance Rate, WI(ASTM E313-00,ASTM E313-73,CIE/ISO,AATCC,Hunter,TaubeBergerStensby), YI(ASTM D1925,ASTM E313-00,ASTM E313-73) Metamerism Index Mt， Staining Fastness, Color Fastness, Strength (dye strength, tinting strength), Opacity 8-degree Gloss, 555 Index，Blackness（My,dM）, Color Density CMYK(A,T,E,M), Tint(ASTM E313-00)，Munsell（Some functions are realized through the computer）
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F5，F6,F7(DLF),F8,F9，F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF, ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5, Light source can be customized(a total of 41 kinds of light sources, some of which are realized through the host computer/APP)
Displayed DataSpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset
Measuring TimeAbout 1.5s (Measure SCI & SCE about 3.2s)
RepeatabilitySpectral reflectance: MAV/SCI, Standard deviation within 0.08% (400 nm to 700 nm: within 0.18%)
Chromaticity value: MAV/SCI, within ΔE*ab 0.02 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
Inter-instrument ErrorMAV/SCI, Within ΔE*ab 0.15
(Average for 12 BCRA Series II color tiles)
Measurement ModeSingle Measurement, Average Measurement(2-99times)
Locating MethodCamera Locating,stabilizer cross position
DimensionL*W*H=129X76X217mm
WeightApprox 600g
Battery3.7V,5000mAh Li-ion battery, 6000 measurements within 8 hours
Illuminant Life Span5 years, more than 3 million times measurements
Displayed Data3.5-inch TFT color LCD, Capacitive Touch Screen
Data PortUSB, Bluetooth 5.0
Data StorageStandard 1000 Pcs, Sample 30000 Pcs
LanguageSimplified Chinese, English, traditional Chinese,Russian
Operating Environment0~40℃, 0~85%RH (no condensing), Altitude < 2000m
Storage Environment -20~50℃, 0~85%RH (no condensing)

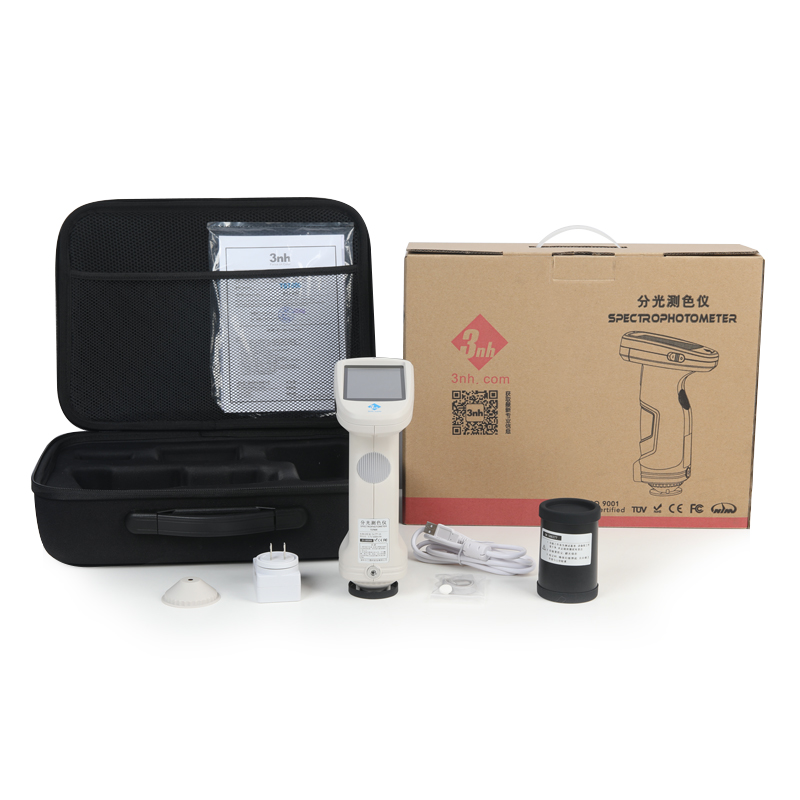

Standard AccessoryPower Adapter, User Guide, PC Software(Download from office website), USB cable, White and Black Calibration Cavity, Protective Cover, Wrist strap, 8mm flat aperture, 8mm tip aperture, 4mm flat aperture, 4mm tip aperture
Optional AccessoryMicro Printer, Powder Test Box
NotesThe specifications are subject to change without notice.



12 Processi di ispezione della qualità

Con 12 rigorosi processi di ispezione della qualità, garantiamo un alto tasso di rendimento fino al 98% per gli strumenti di misura di precisione lavorati.

DFM Analysis
Analisi DFM
Dimensional Tolerance
Tolleranza dimensionale
Material Testing
Test dei materiali
CNC Machining
Lavorazione CNC
FQC Detection
Rilevamento FQC
SPC / CPK
SPC / CPK
Problem Found
Problema trovato
Problem Solving
Risolvere problemi
OQC Detection
Rilevamento OQC
Surface Treatment
Trattamento superficiale
Ispezione completa
Package
Pacchetto

I nostri stimati clienti

  • Philips
  • laminato del secolo del cliente
  • logo del cliente HMS
  • 3nh cliente cadbury
  • Cliente Jaquar
  • Cliente umanità
  • 3NH atlante dei clienti
  • vettore logo vtech

FAQ su TS7700 Spettrofotometri portatili

Many people might answer "with the human eye", but this is actually not comprehensive. The human eye cannot accurately distinguish the colors of similar objects. Furthermore, everyone's perception of color varies. Therefore, people have developed color measurement tools based on the CIE color system.

Currently, there are two main types of commonly used colorimeters, as follows:

Colorimeter - It is an ideal choice for quality control (QC) on production lines, used to detect color differences.

Spectrophotometer - It is suitable for the development of color characteristics and color analysis in laboratories.

Un colorimetro o spettrofotometro dovrebbe essere utilizzato per misurare il colore di una soluzione. Lo strumento dirige la luce attraverso il liquido e quantifica l'assorbinza a determinate lunghezze d'onda. I valori ottenuti indicano l'intensità del colore della soluzione e, per impostazione predefinita, la concentrazione della soluzione.

Chi siamo noi? Tecnologia di Threenh: Fornitore di soluzioni professionali di misurazione del colore da 22 anni

Threenh Technology è un professionista cinese Produttore di strumenti di misura con 22 anni di esperienza nel settore, specializzata nel campo della misurazione del colore e del rilevamento della lucentezza superficiale. Integrando ricerca e sviluppo, progettazione, produzione, marketing e vendite, l'azienda prende l'innovazione tecnologica come il suo nucleo e si impegna a fornire ai clienti globali strumenti di prova ad alta precisione e intelligenti nonché soluzioni professionali.


The machine used to measure color is primarily called a colorimeter or spectrophotometer.

Spectrophotometer: The most common and precise type. It analyzes light reflected/transmitted by an object across the visible spectrum to quantify color accurately. A spectrophotometer can measure colors on smooth or matte surfaces, as well as textured, glossy, mirror-like surfaces, and special effect colors. It measures the reflected light of a sample at a fixed angle (e.g., 45˚) or captures light reflected at all angles to calculate color measurements that closely match what the human eye perceives. Additionally, similar to how humans flip a sample to view colors from different angles, a spectrophotometer is suitable for measuring a variety of materials and surface characteristics. Widely used in industries like paint, textiles, plastics, Chemicals, Pharmaceuticals, and printing.

Colorimeter: Also called photoelectric integrating colorimeter, a simpler, more cost-effective option. It measures color based on three primary colors (RGB) and is suitable for basic color matching needs. A photoelectric integrating colorimeter is a color measurement device based on the photoelectric integration principle. It directly measures the tristimulus values XYZ of an object's color using three color filters (red, green, blue) and silicon photocells as three sensors. The color measurement principle of this instrument imitates the human eye's mechanism of perceiving the three primary colors (red, green, blue). It corrects the relative spectral sensitivity of the detector through color filters to match the CIE-recommended spectral tristimulus value functions x(λ), y(λ), and z(λ).

Spectrocolorimeter: Combines the functions of spectrophotometers and colorimeters, offering both spectral data and color space values for comprehensive analysis.

Sempre un campione di pre-produzione prima della produzione di massa; Sempre ispezione finale prima della spedizione;
