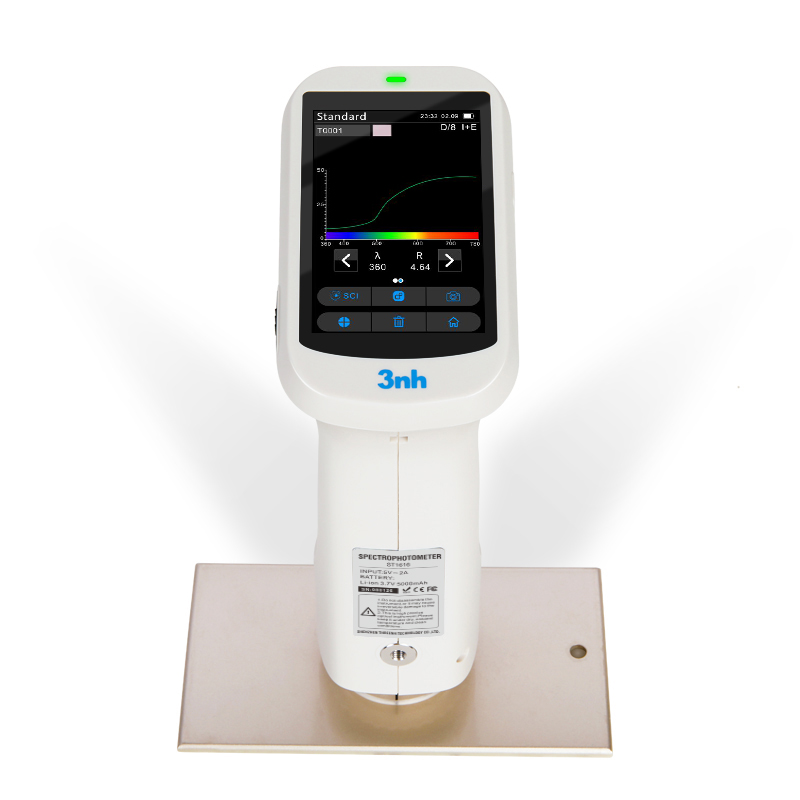

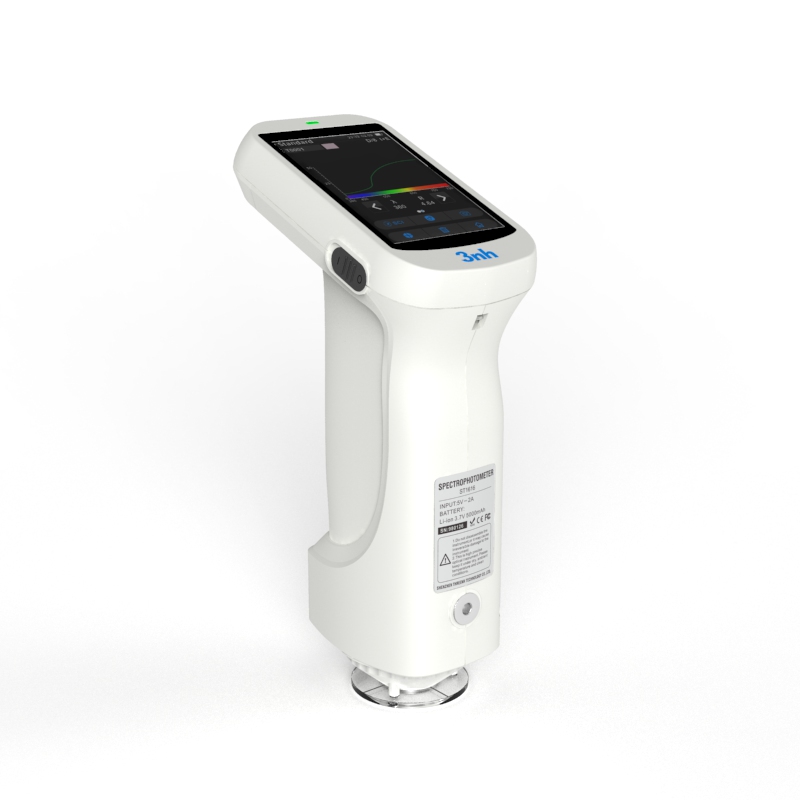

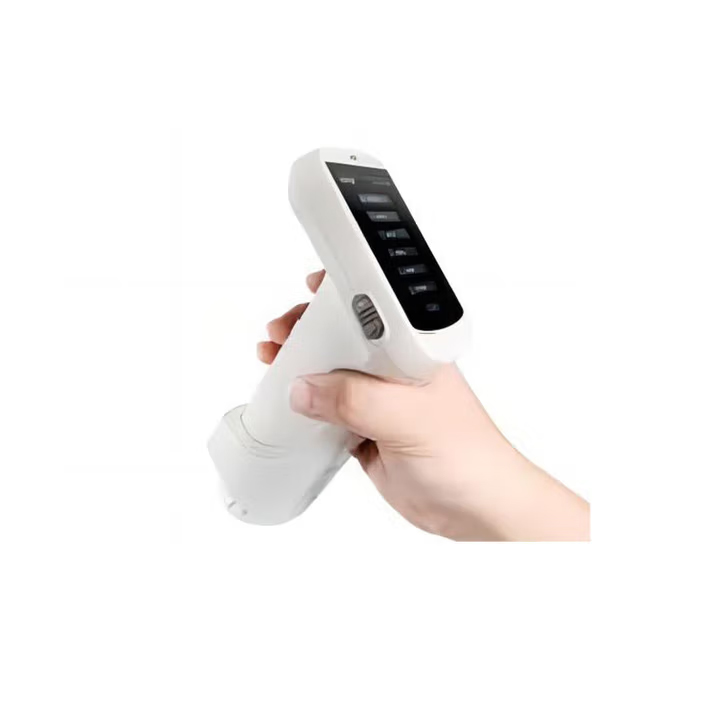

Spettrometro array ST2222

Coating and Paint Appearance Analysis Instruments

The ST2222 array spectrometer, developed with 3NH's proprietary core technology, features a large - area silicon photodiode array (double - row 22 - group) sensor. This design ensures high - speed, accurate, stable, and consistent measurements.Accurately measure and identify colors for a perfect match with your paints and coatings.


Key Highlights

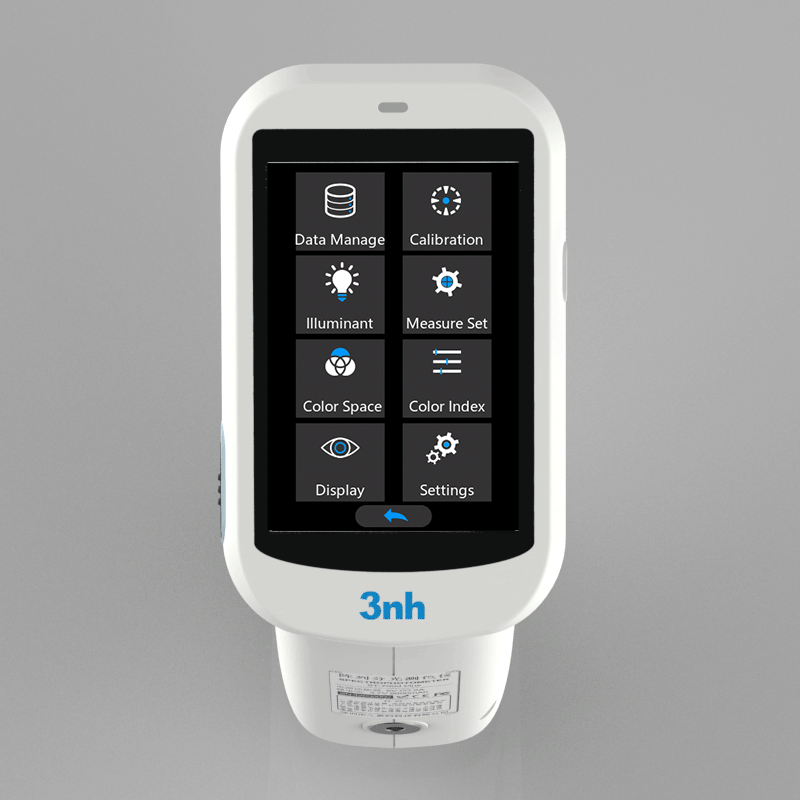

  • Large Touch Screen Operation, Fully Automatic Calibration

  • Excellent Repeatability (ΔE * AB≤0.018)

  • Inter - instrument Error Control (ΔE * AB≤0.18)

  • Basic measurement, statistical measurement, continuous measurement, QC measurement

  • Equipped with a 400 - 700nm full - waveband balanced LED and UV light source

  • Five Measuring Calibers

Spettrometro array ST2222 Istruzioni Manuale d'uso Spettrometro array ST2222 Il PDF
Questo ST2222 Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

ST2222 è un nuovo spettrofotometro multifunzionale portatile con tecnologia di ricerca e sviluppo di base 3nh, ideale per misurare la differenza di colore tra due campioni. Sensori incorporati in matrice di fotodiodi di silicio di grande area (gruppi a doppia fila 22), con eccellente ripetibilità e differenze tra stazioni, i dati di misura continuano a essere stabili, accurati e affidabili. La ripetibilità ΔE * AB dello spettrometro array ST2222 è facilmente controllata entro 0,018 e l'errore tra strumenti ΔE * AB è controllato entro 0,18. La misurazione è accurata e può essere utilizzata per analisi e trasmissione accurate del colore in laboratorio.

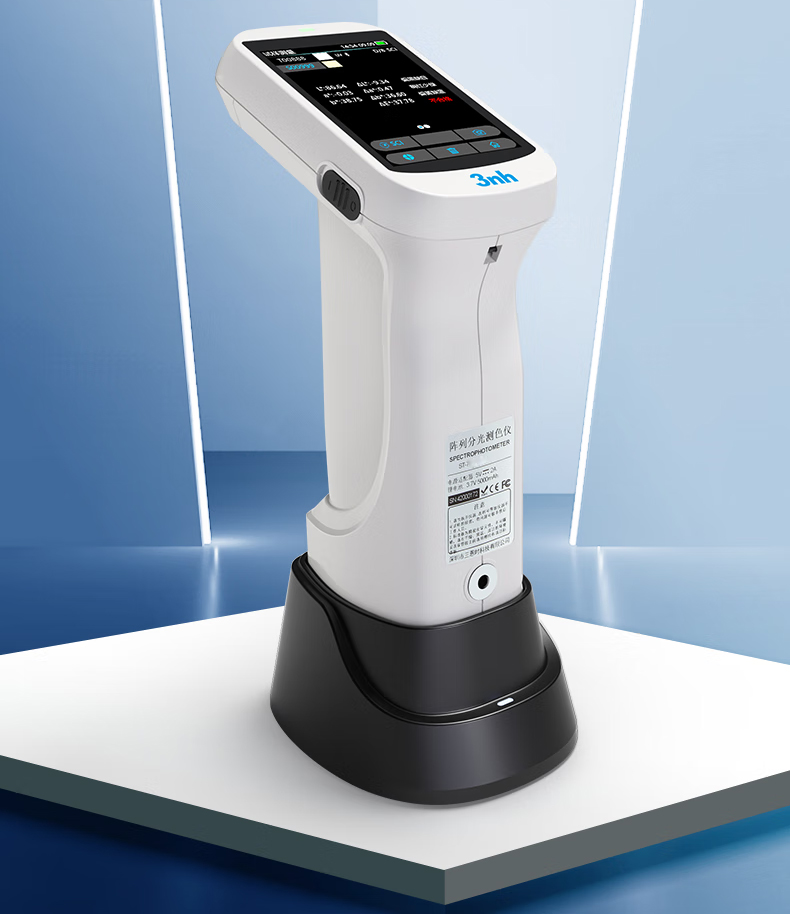

ST222_colour_spectrometer

ST2222 spettrometro array con piattaforma Φ8MM / φ10mm + punta tagliente Φ8MM / φ10mm + piattaforma Φ4MM / φ5mm + punta tagliente Φ4MM / φ5mm e apertura di misura 1 * 3MM / φ cinque, indipendentemente dalla superficie del campione è regolare radiano piatto o curvo, può facilmente misurare e ottenere dati di ripetibilità affidabili e buoni, in elettronica plastica, rivestimento di vernici, stampa e tintura tessili, prodotti di carta di stampa, industria automobilistica, medica, cosmetica e alimentare, istituzioni di ricerca scientifica, laboratori sono ampiamente utilizzati.

Caratteristiche dello spettrometro array ST2222

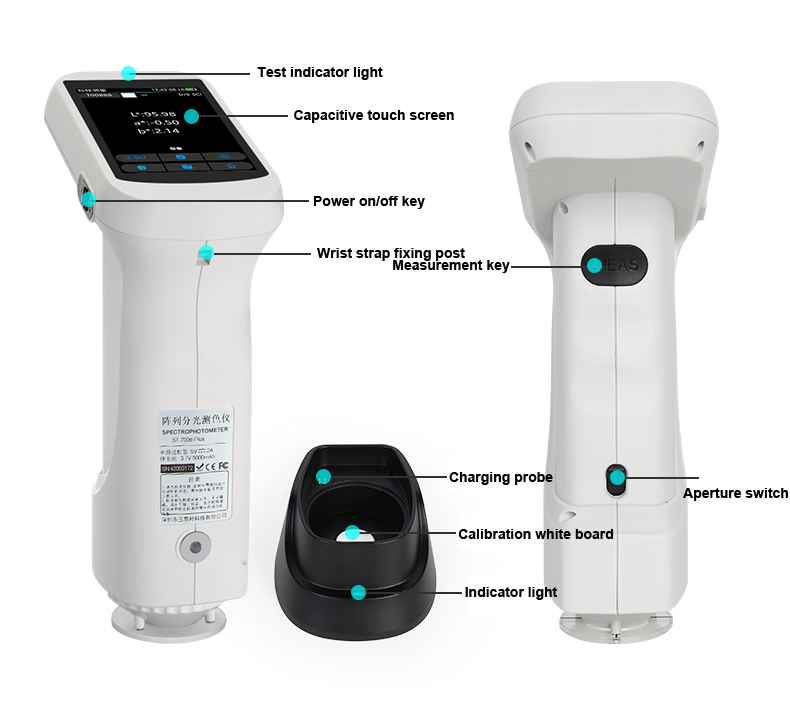

ts222_Product_Appearance_Introduction

Sensori a fotodiodi in silicio (22 a doppia fila)

Il sensore di array più grande, la luce più forte non sarà saturata, la sensibilità alla luce più bassa è più alta e la gamma di risposta dello spettro più ampia, ha garantito la velocità di misura dello strumento, l'accuratezza, la stabilità e la coerenza, coglie la tecnologia principale, con la stessa piattaforma di standard internazionali, raggiunge la perfetta compatibilità.

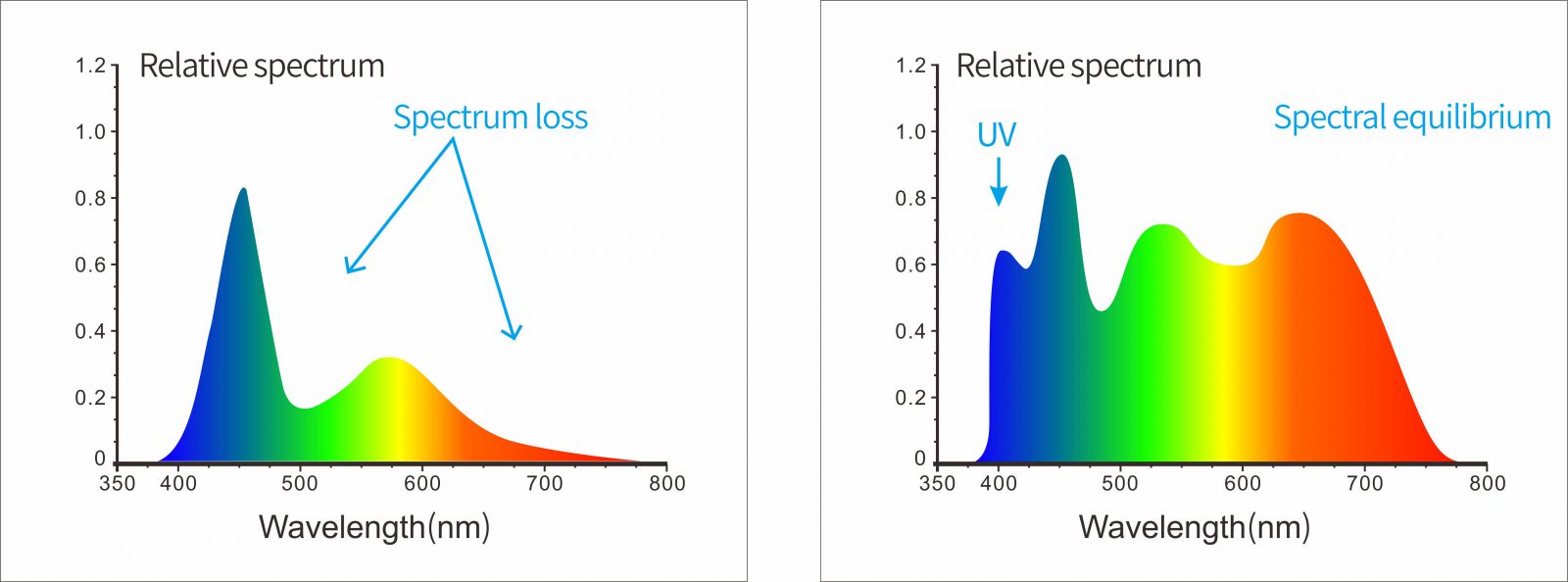

Adotta la fonte di luce a LED bilanciata a banda d'onda completa

Lo spettrometro array ST2222 adotta 400 ~ 700nm full band balanced LED e sorgente di luce UV come fonte di luce di illuminazione, che ha una distribuzione dello spettro sufficiente nella gamma di luce visibile e evita la perdita dello spettro del LED bianco nella banda d'onda specifica.

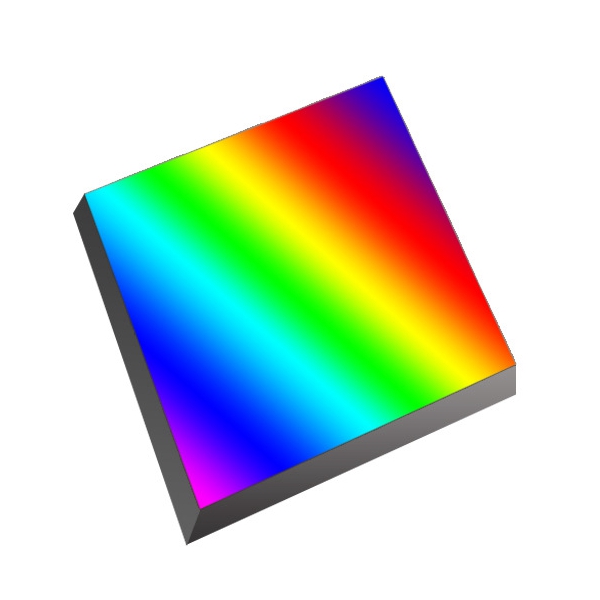

Tecnologia di scissione griglia

L'uso della tecnologia di spettroscopia a griglia piana, con una risoluzione più alta, in modo che la misurazione del colore più accurata.

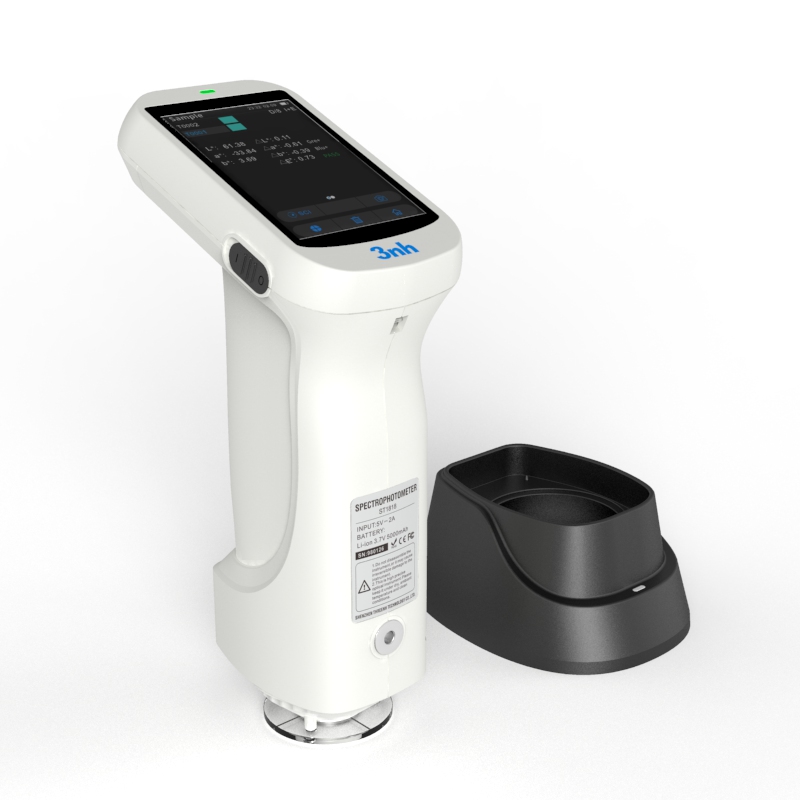

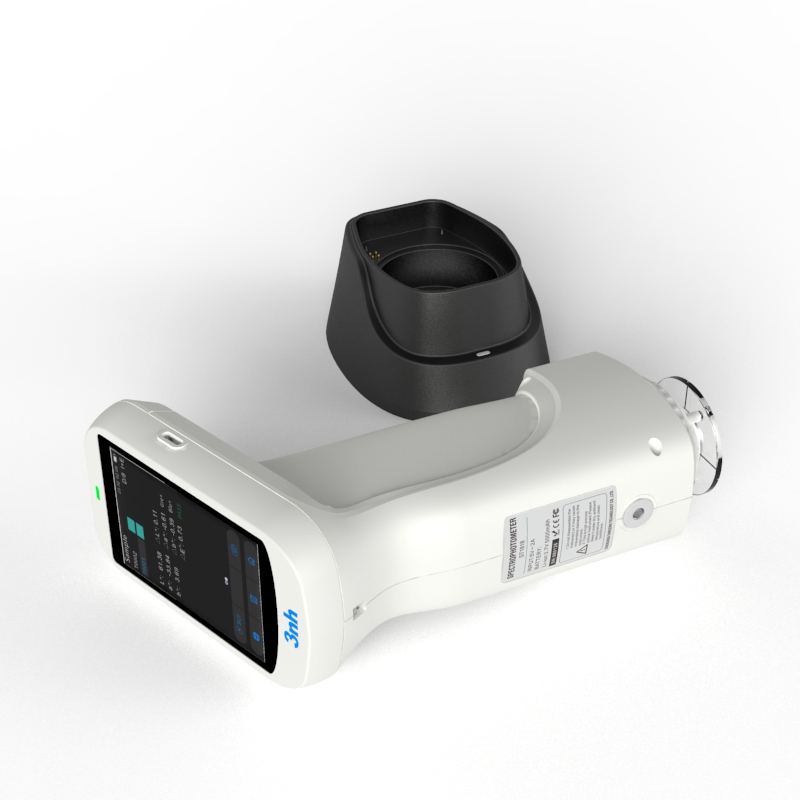

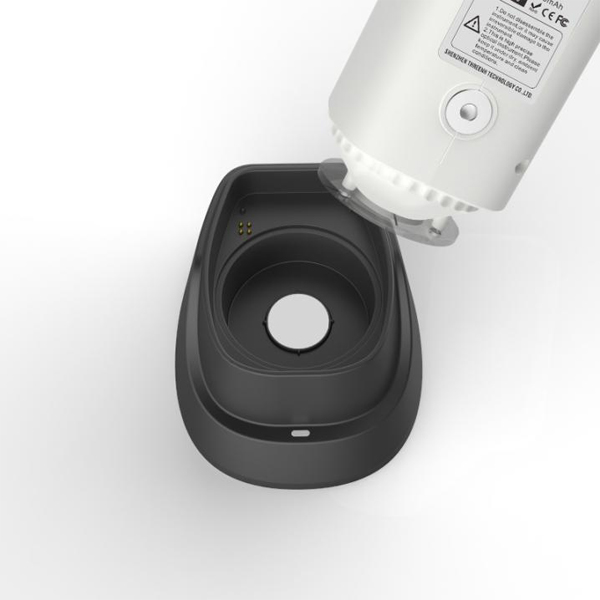

Base intelligente, taratura automatica

L'ST222 è dotato di base di taratura intelligente, può eseguire la taratura automatica della tavola bianca, riflettività della tavola bianca standard di grado professionale R% ≥95%, buona uniformità della superficie, alta stabilità, può ottenere dati accurati ripetuti.

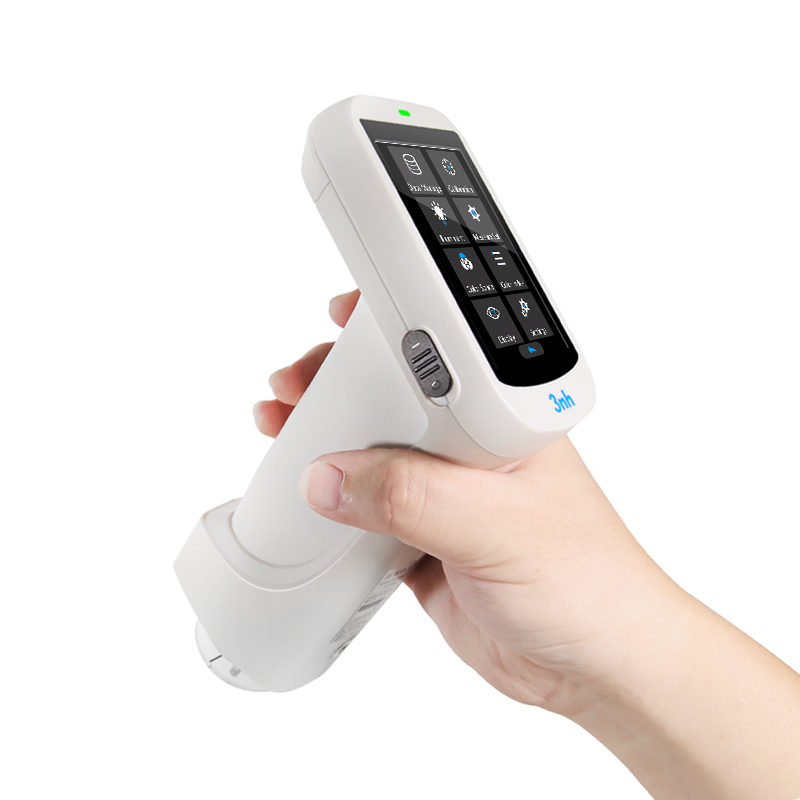

Nuovo design dell'aspetto della moda basato sull'ergonomia

La posizione portatile e la posizione del pulsante di misura sono attentamente progettate per soddisfare diverse abitudini di tenuta, superficie liscia e fine, derivata dalla tecnologia di trattamento dell'aspetto professionale.

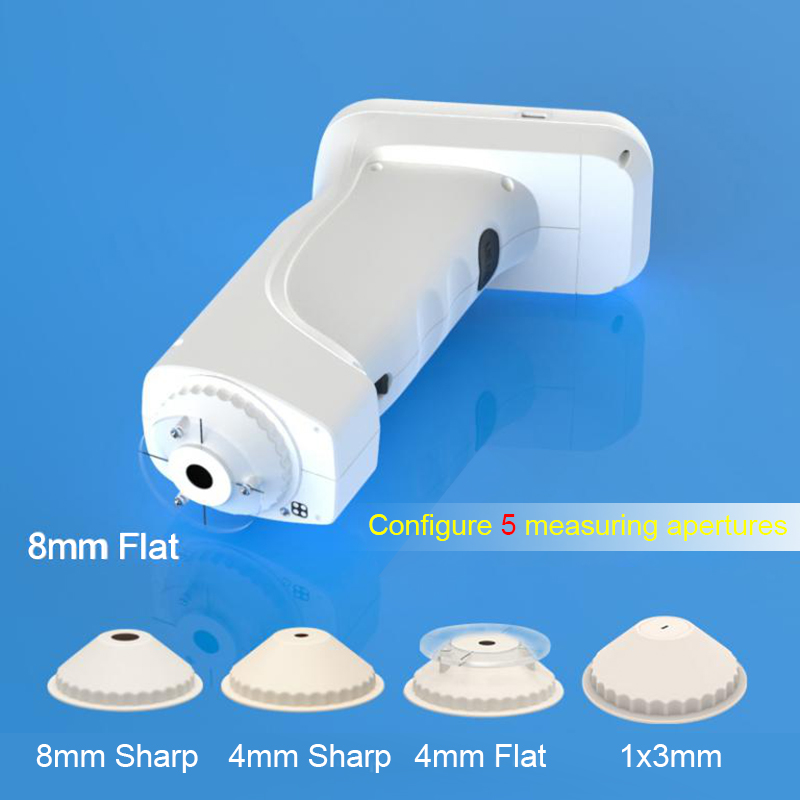

Dotato di cinque calibri di misura più grandi per soddisfare le esigenze di misura del campione


Lo spettrometro array ST2222 è dotato di piattaforma Φ8mm / φ10mm, piattaforma Φ4mm / φ5mm, punta tagliente Φ8mm / φ10mm, punta tagliente Φ4mm / φ5mm e calibro 1x3mm, che soddisfano i requisiti di misura della maggior parte dei campioni speciali.

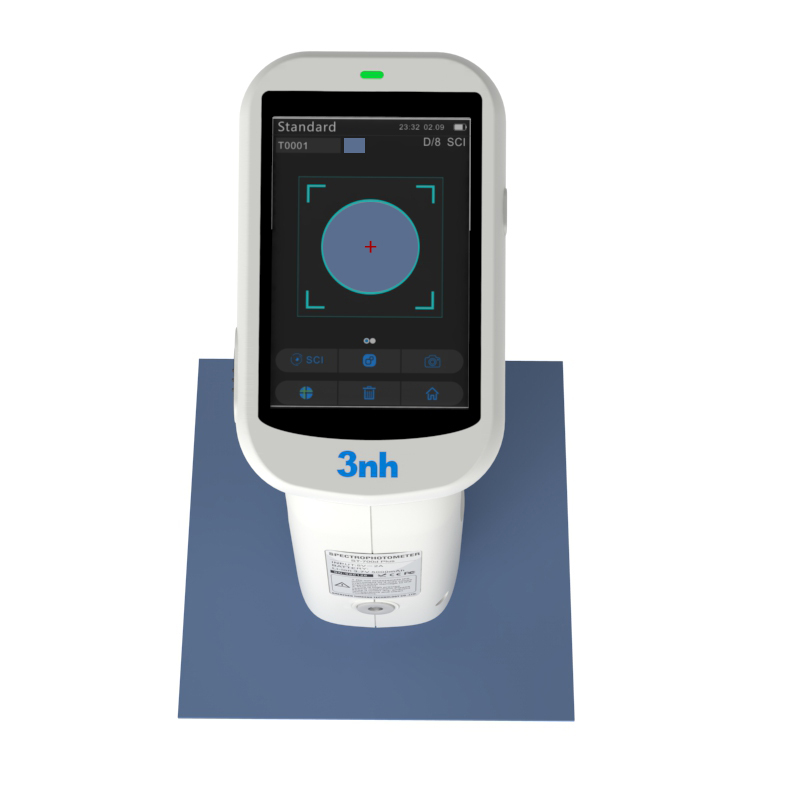

Il posizionamento della fotocamera può osservare chiaramente l'area da misurare

Lo spettrofotometro array ST2222 dispone di una fotocamera integrata, che può giudicare con precisione se l'oggetto è il centro bersaglio e migliorare l'efficienza e l'accuratezza della misurazione.

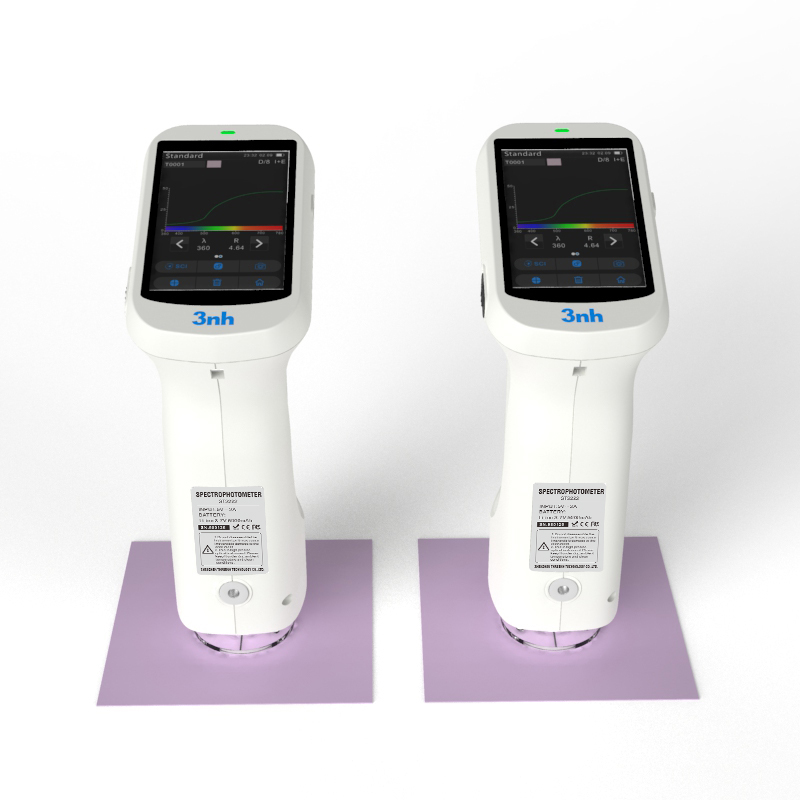

Ottima interstazione e ripetibilità

La ripetibilità ΔE * ab ≤0.018, l'errore tra strumenti ΔE * AB ≤0.18 dati è stabile e affidabile, che garantisce la coerenza dei dati misurati da più dispositivi, e può essere utilizzato per la corrispondenza del colore e il trasferimento accurato del colore.



Spazio di misura multicolore e sorgente luminosa di osservazione

Fornire CIE LAB, XYZ, Yxy, LCH, Cie Luv, s-RGB, HunterLab, βxy, spazio colore DIN Lab99 Munsell (C / 2) e una varietà di fonti di luce di osservazione

A, B, C, D50, D55, D65, D75, F 1, f 2, F 3, F 4, F 5, F 6, F 7, F 8, F 9, F10, F11, F12, CWF, U30, U35, DLF, NBF, TL83, TL84, ID50, ID65, LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-B6, LED-BH1, LED-RGB1, LED-V1, LED-V2, LED-V3, fonte di luce personalizzabile, può soddisfare i requisiti speciali di misura in diverse condizioni di misura.

Ricevi aiuto dai nostri esperti di colori

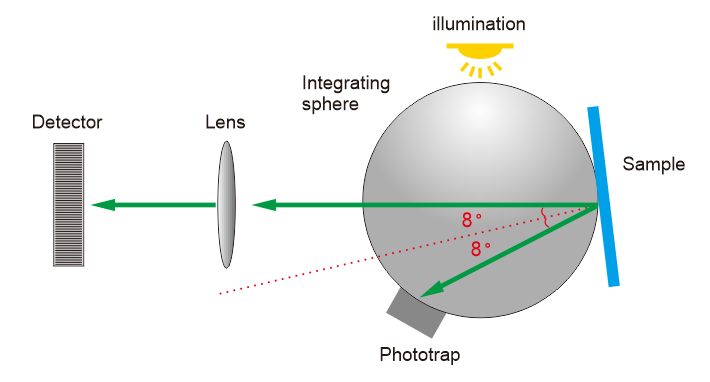

Adottare la tecnologia di sintesi D/8sci/SCE

La struttura di misura di D / 8 (SCI / SCE) è adottata per riflettere il colore stesso in modo più obiettivo e ridurre l'influenza della struttura superficiale dell'oggetto sui risultati della prova, che è conforme alla norma CIE n. 15, GB / T 3978, GB 2893, GB / t 18833, ISO7724-1, ASTM E1164, DIN 5033 TEIL7

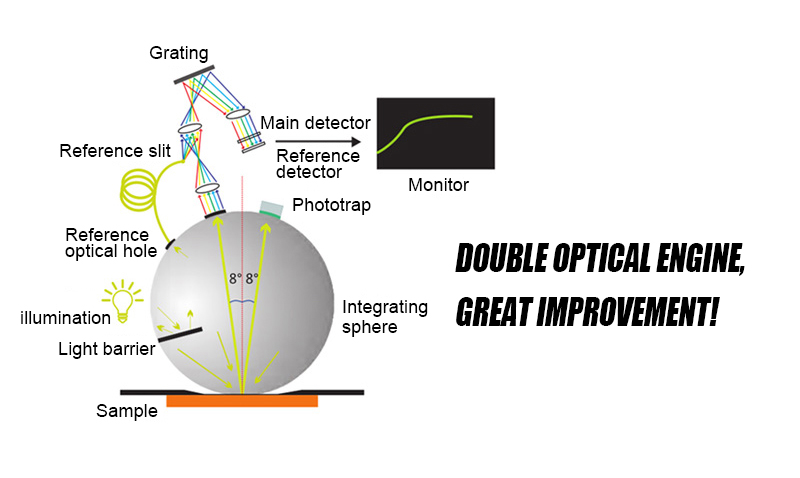

Il sistema di doppio percorso di luce è più stabile nella misurazione del colore

Doppio sistema di percorso ottico, quando l'ambiente cambia, per garantire che i dati di misura siano più stabili e accurati.

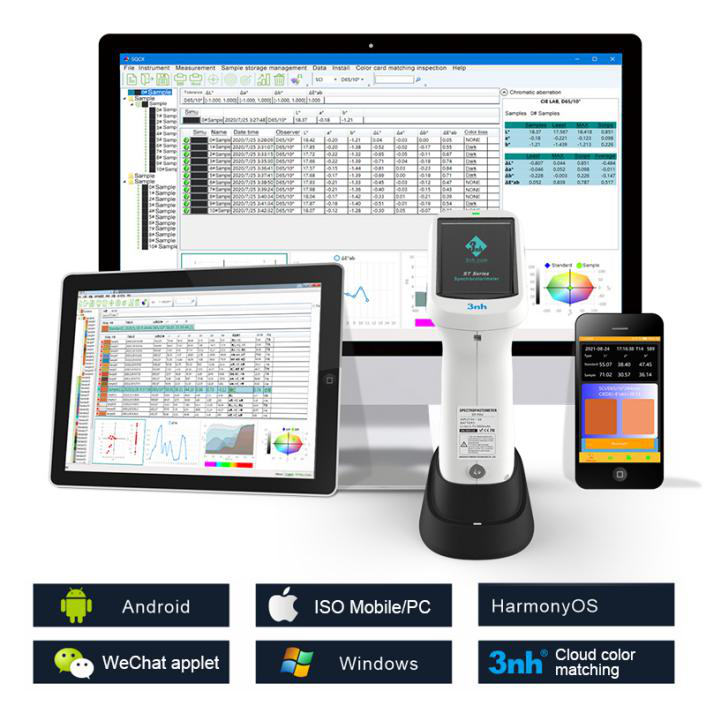

Supporto Android, IOS, Windows, piccoli programmi wechat, HUAWEI Harmony OS


Lo spettrometro array ST2222 è dotato di software SQCX, adatto per il monitoraggio della qualità e la gestione dei dati del colore in vari settori industriali. I dati di gestione del colore dell'utente, confrontano le differenze di colore, generano rapporti di prova, forniscono una varietà di dati di misurazione dello spazio del colore, gestione del colore personalizzata del cliente.




TS222 Spettrometro Array


Questo video dimostra come utilizzare lo strumento TS222 per la misurazione della differenza di colore

Guida operativacome avviare lo strumento, la taratura, le procedure di misurazione per diversi tipi di campioni, come passare tra diversi spazi di colore e fonti luminose. Misurare i valori di laboratorio di due campioni, calcolare la differenza di colore tra loro e verificare se i campioni rientrano nell'intervallo di tolleranza della differenza di colore predefinito.

Contatta gli esperti per saperne di più sul TS222



ST2222 technical parameters of the array spectrometer



 Product nameST2222 array spectrophotometer
Optical GeometryD/8(diffused illumination, 8-degree viewing angle)
Specular ComponentSCI Including the specular reflection of light
Meet The CriteriaCIE NO.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
Repeatability*ΔE*ab≤0.018
Inter-instrument Error**ΔE*ab≤0.18
Displayed Accuracy0.01
Measuring/Illuminating Aperture***Five Apertures：Φ8MM/φ10mm platform + Φ4MM/φ5mm platform +Φ8MM/φ10mm sharp tip + Φ4MM/φ5mm sharp tip
+1*3mm
Measurement IndicatorsSpectral reflectivity, CIE-Lab, CIE-LCh, HunteLab, CIE-Luv, XYZ, Yxy, RGB, chromatic aberration (ΔE * ab, ΔE * CMC, ΔE * 94, ΔE * 00) , whiteness (ASTM E313-00, ASTM E313-73, CIE/ISO, AATCC, Hunter, Taube Berger Stensby) , yellows (ASTM D1925, ASTM E313-00, ASTM E313-73) , blackness (My, DM) , staining fastness, colour changing fastness, tint (ASTM E313-00) , color density CMYK (A, T, E, M) , isochromism index Milm, Munsell, hiding power, force fraction (dye strength, coloring power)
IlluminantA,B,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,U30,U35,DLF,NBF,TL83,TL84,ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-B6,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-V3,Customisable light sources
Displayed DataSpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Simulation, Color Offset
Light SourceCombined full spectrum LED light source, UV light source
Locating MethodCamera Locating, Stability film, visual
CalibrationIntelligent automatic calibration (Contact Type)
Accuracy AssuranceGrade I metrological qualification
Observer Angle2°，10°
Integrating Sphere Size40mm
Spectrophotometric ModeFlat Grating
SensorsLarge-area silicon photodiode array (double row 22 groups)
Wavelength Interval10nm
Wavelength Range400-700nm（The user can view 31 wavelengths of reflectivity）
Measured Reflectance Range0-200%
Reflectivity resolution0.01%
Measurement ModeSingle Measurement, Average Measurement(2-99times)
Measuring TimeAbout 1s
Size L * W * H=114 X 70 X 208mm
Weight About 435g（Calibration block not included）
BatteryLi-ion battery, 8500 measurements within 8 hours
Illuminant Life Span10 years, more than 1.5 million times measurements
Display3.5-inch TFT color LCD, Capacitive Touch Screen
Data PortUSB, Bluetooth 5.0
Data ShorageStandard 500 Pcs, Sample 20000 Pcs(A single piece of data can include both SCI/SCE) Mass storage on PC/APP side
Software SupportWindows, Android, IOS, HUAWEI Harmony OS, We Chat app, Color Cloud APP
LanguageSimplified Chinese, English, Traditional Chinese,Russian
Operating Environment0~40℃, 0~85%RH (no condensing), Altitude < 2000m
Storage Environment -20~50℃, 0~85%RH (no condensing)
Standard AccessoryPower Adapter, USB Cable, User Guide, PC Software(Download from office website), White and Black Calibration Cavity, Protective Cover, Wrist strap, 8mm flat aperture,  4mm tip aperture
Optional AccessoryUSB Micro Printer, Powder Test Box
Notes：
* 30 standard deviations of the whiteboard were measured at a 5-second interval after whiteboard calibration;
** BCRA Series II 12-panel measurement average;
*** The illumination aperture is the actual aperture size of the instrument;
If there are any changes to the above parameters, without prior notice.




I nostri stimati clienti

  • orif Logo del cliente
  • logo cubico del cliente
  • Clienti gsk logo
  • logo di Emami
  • 3nh cliente cadbury
  • logo del violoncello
  • bridgestone cliente 3nh
  • Cliente Jaquar

FAQ su ST2222 Spectrophotometer

When detecting color differences, the first factors to consider when selecting a light source include its stability, directionality, lifespan, and the effectiveness of the ultimately obtained spectral curve. The illuminant of a colorimeter is a fixed bulb, such as a tungsten lamp，LED light or a long-life xenon lamp. However, for the same color sample, the results displayed by the instrument vary under different light sources. This is because different light sources cause different absorption and reflection of light on the sample, leading to differences in how both the human eye and the instrument perceive the color.

In general, the D65 light source is used in the application of coil steel inks for construction. The D65 light source is equivalent to average daylight. Most coil steel inks for construction are used outdoors, and sunlight is regarded as the standard light source in outdoor environments. For household appliance coil steel inks, due to their usage characteristics, they are mostly used indoors. Therefore, the A standard light source is adopted for color measurement of samples based on indoor lighting conditions. The A light source is a carefully specified tungsten light source. Other light sources, such as fluorescent light sources, can be used in many types of applications. For example, some textile factories use fluorescent light sources. Therefore, a reasonable light source should be selected as the mutually recognized measurement method based on actual usage conditions and user requirements. Once agreed upon by both parties, color measurement must be conducted under the same conditions. This helps reduce unnecessary systematic errors and human errors, achieving the optimal consistency in color measurement.

The 3nh high-precision spectrophotometric colorimeter adopts a combined LED light source with long lifespan and low power consumption, which includes UV (ultraviolet) and UV-excluded options. This design can meet the color difference detection needs of different users and supports the selection of multiple light source modes.

Lo spettrofotometro e il colorimetro sono determinati strumenti utilizzati dagli scienziati per misurare il colore quantificando la luce riflessa o trasmessa. I risultati sono presentati in spazi di colore, come L*a*b*, RGB o XYZ. Ciò consente l'accuratezza del confronto e del tracciamento dei cambiamenti di colore nella ricerca chimica o dei materiali.

Richiesta - preventivo - comunicazione - conferma dell'ordine - pagamento del deposito - produzione - prova e depurazione - pagamento del saldo - imballaggio - consegna - ricevimento del cliente - dopo il servizio.

A colorimeter is sufficient for basic, routine color checks, while a spectrophotometer is needed for precise, comprehensive color analysis—here’s the clear breakdown:

When a Colorimeter is Sufficient

  1. Simple color matching needs: Ideal for checking if a sample matches a predefined standard (e.g., basic paint batches, plastic parts with solid colors).

  2. Consistent lighting conditions: Works well when measurements are done under fixed, standard light sources (no need to account for varied light effects).

  3. Cost-sensitive, high-volume tasks: Perfect for production lines requiring fast, low-cost color checks without advanced data analysis.

When to Use a Spectrophotometer

  1. Precise color quantification: Necessary for measuring Lab values (lightness, red-green, yellow-blue axes) or detecting subtle color deviations (critical for automotive coatings, high-end textiles).

  2. Complex color analysis: Required for metallic/pearlescent finishes, transparent materials, or samples with gloss/texture variations.

  3. Compliance and documentation: Essential when precise color data (spectral curves) is needed for quality audits, regulatory compliance, or brand color standardization.


Il vero colore in chimica è il colore visto in una soluzione o composto in condizioni standardizzate. Dipende dalle transizioni elettroniche nelle molecole, in particolare dall'assorbimento di una particolare lunghezza d'onda di luce, e questo dipende dalla struttura del composto.
