Casa>Main Instruments>Spectrodensitometer

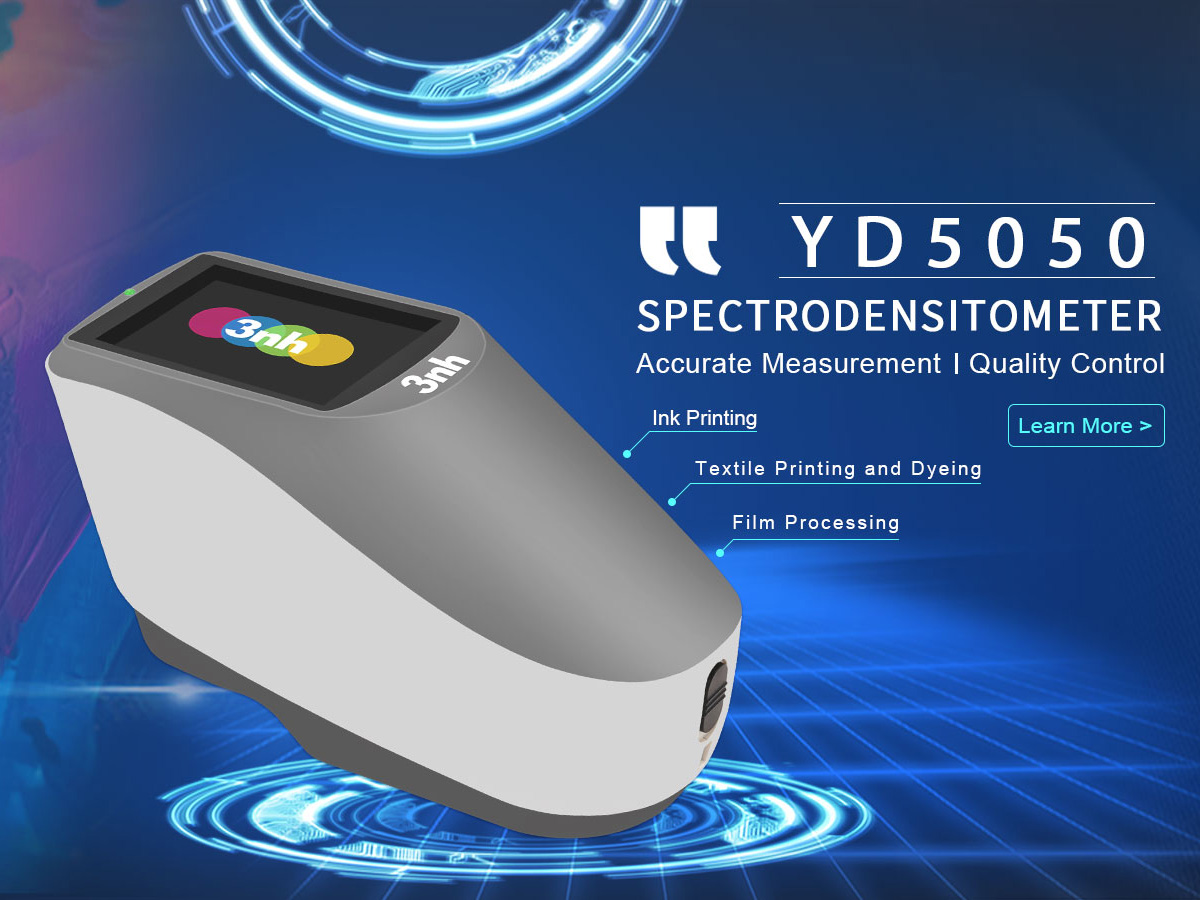

Spettrodensimetro YD5050 Plus

In line with Chinese Grade 1 Spectrodensitometer standard

3nh YD5050 Plus Grating Spectrophotometer Densitometer with 45/0(45 ring-shaped illumination, 0 degree viewing angle), comply to standard ISO 5-4,CIE No.15. It is suitable for using in ink printing, in Film Processing, Textile Printing and Dyeing, Plastic Electronics and Other Industries for Color Measurement and Quality Control, Speed + Accuracy: 3nh Grating Spectrodensitometer Streamlines Your Color Density Workflow


Key Highlights

  • 45/0 geometrical optics structure, comply with CIE

  • Reflectance spectrum, CMYK density and Lab

  • 3.5-inch TFT true-color screen, capacitive touch screen, concave grating

  • Ergonomic structure design

  • Φ2/4/8mm Optional apertures

  • Pinting plants process control and quality control

Spettrodensimetro YD5050 Plus Istruzioni Manuale d'uso Spettrodensimetro YD5050 Plus Il PDF
Questo Spettrodensimetro YD5050 Plus Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

Colorimetri precisi per un'ampia gamma di applicazioni

3nh ha lanciato il nuovo modello YD5050 Plus Grating Spectrophotometer Densitometer con 45/0 (illuminazione a forma di anello 45, angolo di visione di 0 gradi), conforme alla norma ISO 5-4, CIE No.15. È adatto per l'uso nella stampa all'inchiostro, nella lavorazione della pellicola, nella stampa tessile e nella tintura, nell'elettronica della plastica e in altre industrie per la misurazione del colore e il controllo della qualità; particolarmente adatto per la misurazione e il controllo di qualità della densità ottica e dell'ingrandimento dei punti nella stampa a inchiostro.
YD5050_spectrodensitometer

Sotto l'illuminazione ottica geometrica 45/0 e le condizioni di prova di M O, M 1, M 2, M 3 stipulate dalla norma ISO 13655, lo strumento può misurare con precisione i dati di riflessione dei campioni. Sotto più spazi di colore, può misurare con precisione vari indici di densità di stampa, formule di differenza di colore e indici di colore e può soddisfare i test regolari dell'utente di vari parametri.

Caratteristiche del prodotto

1. Struttura ottica geometrica 45/0, conformarsi a CIE, le condizioni di prova di MO, M1, M2, M3 stipulate dallo standard ISO 13655, può misurare con precisione la densità di stampa varia, il tasso di sovrastampa e altri parametri di stampa.

2. misurare con precisione lo spettro di riflessione, la densità CMYK e il valore di laboratorio del campione;

3. hardware elettronico ad alta configurazione: schermo a colori veri TFT da 3,5 pollici, schermo tattile capacitivo, retiglia concava, sensore di immagine CMOS a doppio array da 256 pixel, ecc.;

4. combinazione perfetta del bellissimo aspetto e del design della struttura ergonomica;

5. Aperture facoltative: Φ2/4/8mm, adattarsi a più campioni;

6. spazio di stoccaggio di grande capacità, oltre 20.000 dati di prova

7. Fonti luminose combinate a LED con lunga vita e basso consumo energetico, inclusa la luce UV;

8. USB/Blue2.1 doppia modalità di comunicazione è ampiamente utile;

9. Particolarmente adatto per il controllo del processo e il controllo di qualità degli impianti di stampa;

10. Il software del PC ha una potente espansione della funzione.

Strumenti di misura di densitometria 3nh: analisi di densità di precisione per l'eccellenza del controllo di qualità

3nh offre una gamma completa di professionali strumenti di densitometria progettato per fornire misurazioni accurate e ripetibili della densità in diversi materiali e settori industriali. Dai dispositivi portatili ai modelli da banco ad alte prestazioni, i nostri densitometri forniscono dati affidabili per la densità dell'inchiostro, lo spessore del film, l'opacità del rivestimento e l'analisi del substrato. Dotati di sensori ottici avanzati e software intelligente, gli strumenti di densitometria 3nh garantiscono un controllo di qualità coerente, riducono gli sprechi di materiale e ottimizzano l'efficienza produttiva per applicazioni di stampa, imballaggio, tessili e rivestimenti.

3NH Lab-Grade Color-Density Analyzer


Non riesci a trovare quello che cerchi? Contattaci!

Siamo sempre lieti di discutere nuovi progetti di misurazione del colore. Se non vedi quello che stai cercando sopra, contattaci. Il nostro team sarà lieto di aiutarvi, i nostri specialisti del colore vi supporteranno uno a uno.

Parla con uno specialista delle soluzioni





ModelYD5050 Plus
Measurement Geometry45/0(45 ring-shaped illumination, 0 degree viewing angle); ISO 5-4,CIE No.15
Featureshigh accuracy spectrophotometer densitometer, apply in ink printing, in Film Processing, Textile Printing and Dyeing, Plastic Electronics and Other Industries for Color Measurement and Quality Control;especially suitable for the measurement and quality control of optical density and dot enlargement in ink printing;able to customize single aperture Φ2mm,Φ4mm,Φ8mm.
Light SourceCombined LED Light, UV Light
Spectral separation deviceConcave Grating
Detector256 Image Element Double Array CMOS Image Sensor
Wavelength Range400~700nm
Wavelength Pitch10nm
Half Bandwidth10nm
Measurement ConditionsCompliance with ISO 13655 measurement conditions;
M0 (CIE Light Soure A)
M1 (CIE Light Soure D50)
M2 (Excluding UV light source)
M3 (M2+Polarized light filter)
Density StandardsISO Status A, E, I, T
Density indexDensity value, density difference, dot area, dot enlargement, overprint, printing characteristics, printing contrast, tone error and gray scale, density scanning
Measurement apertureCustomized one aperture：Φ2mm,Φ4mm,Φ8mm optional
Color SpacesCIE LAB,XYZ,Yxy,LCh,CIE LUV,HunterLAB
Color Difference FormulaΔE*ab,ΔE*94,ΔE*00,ΔE*uv,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE(Hunter)
Other Colorimetric IndexWI(ASTM E313,CIE/ISO,AATCC,Hunter),
YI(ASTM D1925,ASTM 313),
MI (Metamerism Index),Opacity,
Observer Angle2°/10°
IlluminantsA,C,D50,D55,D65,D75,F2(CWF),F7(DLP),F11(TL84),F12(TL83/U30),F1,F3,F4,F5,F6,F8,F9,F10(TPL5)
Measurement TimeAbout 1.5s
RepeatabilityDensity: Within 0.01 D
Chromaticity value:within ΔE*ab 0.03 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)  Except M3
Inter-instrument ErrorWithin ΔE*ab 0.18 (Average for 12 BCRA Series II color tiles) Except M3
Measurement modeSingle Measurement, Average Measurement(2-99)
Size(L*W*H)184*77*105mm
WeightAbout 600g
Power sourceLi-ion battery. 5000 measurements within 8 hours
Illuminant Life Span5 years, more than 3 million times measurements
Display3.5-inch TFT color LCD, Capacitive Touch Screen
InterfaceUSB, Bluetooth ®5.0
Data memory20000 pcs
Language
Simplified Chinese, English, Traditional Chinese
Working EnvironmentTemperature: 0~40℃; Humidity: 0~85% (No Condensation);altitude: less than 2000 m
Storage Environment Temperature: -20~50℃; Humidity: 0~85% (No Condensation)
Standard AccessoryPower Adapter, USB Cable, Built-in li-ion battery, User Manual, software(download from the website),White and Black Calibration Board, Protective Cover,Polarization filter box,Locating Plate
Optional AccessoryMicro Printer
Notes: The specifications are subject to change without notice.



I nostri stimati clienti

  • Marico
  • inchiostri sericol fujifilm
  • azienda di inchiostri chimici hunbergroup
  • Inciostri chimici del sole, pigmenti
  • Imballaggio sacchetti di carta Gail Stampa
  • Inchiostro Toyo Malaysia Inchiostro da colorare
  • società Sakata INX
  • Carta e imballaggi Emami Paper Mills Ltd

FAQ su  Spectrodensitometer

I colorimetri Threenh vengono utilizzati in varie industrie per misurare, analizzare e controllare l'accuratezza e la coerenza del colore:

Alimenti e bevande: Monitorare la qualità del colore nei prodotti alimentari per soddisfare gli standard del settore.

Plastiche e polimeri: Assicurare l'uniformità del colore nei componenti in plastica (ad es. involucri, pulsanti, pannelli) durante la produzione.

Prodotti chimici e farmaceutici, cosmetici: Accessori specifici per l'industria per raggiungere i più alti protocolli di sicurezza, Assicurare colore uniforme nei prodotti farmaceutici per la qualità e il riconoscimento del marchio; Sviluppare e abbinare colori per cosmetici (es. rossetti, creme, polveri) e garantire la consistenza del lotto.

Tessili e abbigliamento: Monitorare la coerenza del colore nei tessuti durante i processi di tintura, stampa o finitura; garantire la coerenza del colore nei tessuti e nei capi.

Materiali da costruzione, vernici e rivestimenti: Rilevare le deviazioni di colore nei rivestimenti su superfici in metallo, legno o plastica (ad esempio vernici per automobili, finiture per mobili). Mantenere la precisione del colore nei materiali da costruzione, vernici e rivestimenti.

Stampa e imballaggio: Validare l'accuratezza del colore nei materiali stampati (ad esempio, brochure, etichette, imballaggi) contro le prove di progettazione, mantenere la coerenza tra le diverse tecnologie di stampa.

Risolvendo le sfide del controllo qualità legate al colore, i colorimetri 3NH aiutano le industrie a mantenere la coerenza del marchio, soddisfare gli standard normativi e migliorare la soddisfazione del cliente.


Usually you will find haze and transmittance standards of ASTM D1003, ISO 13468, & JIS K7105.


Spectrophotometers can only measure haze if it has haze measuring capabilities, as many measure color and transmittance.


Standard models are available in a range of sizes, starting from small desktop units which are roughly the size of 60 x 40 x 40 cm, and extending to larger units which are about 120 x 60 x 80 cm based on what you need them for.


In industrial production and quality control, color consistency is one of the core elements determining product quality. Whether it is the metallic paint for automobile coating, the dyeing effect of textile fabrics, or the ink matching in packaging and printing, subtle color deviations may lead to cost waste or damage to brand image.

The LAB color space defines colors with a three-dimensional model:

  1. Lightness (L): It indicates the lightness or darkness of a color, ranging from 0 (pure black) to 100 (pure white).

  2. Hue and Saturation (a and b):

    • The a-axis represents the red-green tendency, with positive values leaning towards red and negative values leaning towards green;

    • The b-axis represents the yellow-blue tendency, with positive values leaning towards yellow and negative values leaning towards blue.

It is a globally recognized standard and supported by most modern color measurement equipment. Color is quantitatively analyzed by measuring Lab values with instruments.


Coating thickness is best measured with a coating thickness gauge specific for the type of substrate. Magnetic and eddy gauges are best for metals while ultrasonic gauges are best for non-metals. These devices provide measurement accuracy and consistency.
