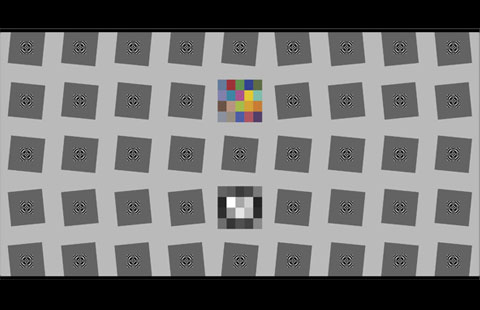

Grafico SFRplus standard

Grafico SFRplus standard Istruzioni Manuale d'uso Grafico SFRplus standard Il PDF
Questo Grafico SFRplus standard Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

Il grafico di prova SFRplus può essere utilizzato con il modulo SFRplus in Imatest 3.2 o successivo per misurare MTF, aberrazione cromatica laterale, distorsione, risposta tonale e precisione del colore. Il modulo SFRplus dispone di rilevamento completamente automatizzato della regione di interesse. Il grafico SFRplus offre vantaggi significativi rispetto ai grafici comunemente utilizzati come il grafico ISO 12233, tra cui 1) molto meno area sprecata, 2) la capacità di produrre una mappa di nitidezza sulla superficie del sensore, 3) una migliore precisione di misura a causa del basso contrasto e 4) il supporto completo per i test automatizzati.

Questo grafico è consigliato per la maggior parte delle configurazioni e dei dispositivi di test standard. Scegli una dimensione in base ai limiti del sensore e della configurazione.


Le opzioni includono:

  • Griglia: le griglie 5x9 sono consigliate per i tipici formati DSLR con rapporti di aspetto 3:2
  • Dimensioni della carta e opzioni dell'area attiva

    Questo grafico è disponibile in tre dimensioni. Si raccomanda che i grafici di medie dimensioni vengano utilizzati per testare sistemi di imaging con sensori fino a 12 MP, i grafici di grandi dimensioni vengano utilizzati per testare sensori fino a circa 24 MP e i grafici extra grandi vengano utilizzati per dimensioni di sensori superiori a 24 MP.

    Dimensioni della carta (compreso il margine)

      5x9
    Medio 24
    Grande 44
    X-Grande 44

    Area attiva

    L'area attiva del grafico comprende spazio bianco sopra e sotto le barre di distorsione superiore e inferiore. È leggermente più grande dell'area stampata, che è delimitata dalle barre di distorsione in alto e in basso. Lo spazio bianco è incluso nell'area attiva perché le immagini di prova del grafico devono includere questo spazio bianco per abilitare l'elaborazione automatizzata nel software SFRplus.

      5x9
    Medio 22
    Grande 33
    X-Grande 42
  • Tipo di carta/inchiostro: carta/inchiostro opaco può essere utilizzato per ridurre la luce riflessa e consentire impostazioni di illuminazione più facili
  • Livelli di contrasto: rapporto di contrasto 4:1 per la conformità alla nuova norma ISO
  • Grafico dei colori: un grafico dei colori a 20 patch.

I nostri stimati clienti

FAQ su  SFRPlus Test Charts

Ambient light, heat, and moisture levels should be regulated. The use of colored walls and reflective surfaces should be avoided, as they can damage the assessment of the sample colors visually.


Non esiste una formula matematica generica per il valore della lucentezza. Piuttosto, viene misurato direttamente con un luminosità misuratore, che confronta quanto fortemente la luce riflessa da un campione corrisponda a uno standard (tipicamente vetro nero con una riflessanza nota).


SCI e SCE Ci sono due metodi di misurazione del colore. SCI significa Specular Component Include, SCE significa Specular Component Exclude.

Sotto il metodo SCE, solo la riflessione diffusa è testata ed esclude la riflessione speculare. In questo modo, il risultato del test è simile al colore dell'oggetto osservato dagli occhi umani.

Secondo il metodo SCI, sarà inclusa sia la riflessione diffusa che la riflessione speculare. In questo modo, il valore del colore è più obiettivo. Non influirà sulle condizioni ambientali.

Quando scegliamo lo strumento, dovremmo tenere conto di questi elementi.


For accurate results, install a clean and well temperature-regulated booth that is also sheltered from reflective surfaces and direct sunlight. Ambient light in the booth and the surrounding area from where the light is being viewed should not mix.


Common sources like D65, TL84, and CWF mimic daylight, store, home, and fluorescent lighting, and are used to provide conditions for dependable color comparison.


a. È necessario eseguire la calibrazione manuale per NH310 al primo avvio.

b. Nell'avvio successivo, NH310 eseguirà la calibrazione automatica all'avvio. Non è necessario eseguire una calibrazione manuale.

c. Suggerimento: è meglio eseguire la calibrazione manuale una volta alla settimana o quando i dati misurati NH310 non sono accurati.
