YE0688 Grafico di prova della scena reale

YE0688 Grafico di prova della scena reale Istruzioni Manuale d'uso YE0688 Grafico di prova della scena reale Il PDF
Questo YE0688 Grafico di prova della scena reale Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

Il grafico soggettivo di test di scene reali si basa su sentimenti soggettivi personali, costruendo una scena di test, scattando foto con una fotocamera e quindi giudicando soggettivamente le prestazioni della fotocamera in tutti gli aspetti attraverso le foto.

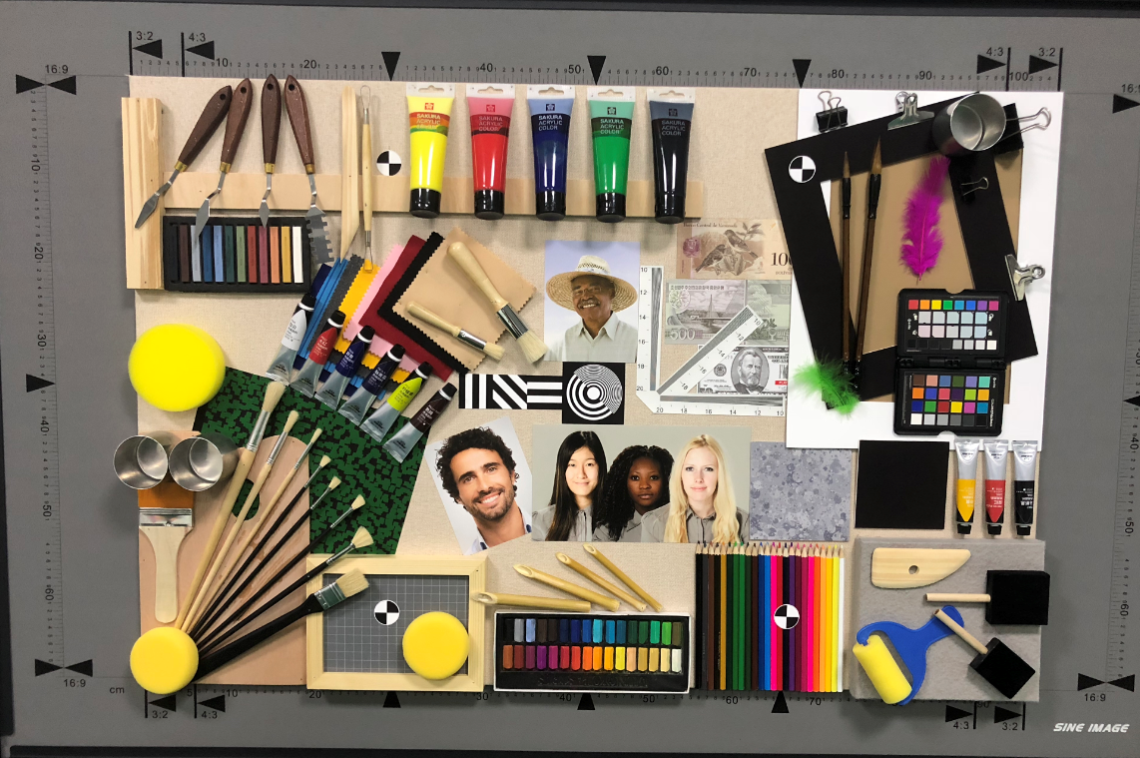

Il grafico di prova della scena reale YE0688 ha diversi modelli di legno, spugne, pennelli, piume, velluto nero e foglie morte. La scheda immagine può essere utilizzata per analizzare l'espressione della texture dell'obiettivo su diversi materiali. Ci sono diverse penne colorate, tubi di pigmento, 24 schede a colori, ritratti, ecc. che possono essere utilizzati per analizzare la riproduzione del colore dell'obiettivo. Il testo sulla carta, il testo sull'etichetta sul tubo di vernice e la scheda di risoluzione possono essere utilizzati per analizzare la situazione di risoluzione.

Descrizione di YE0688 Real Scene Test Chart

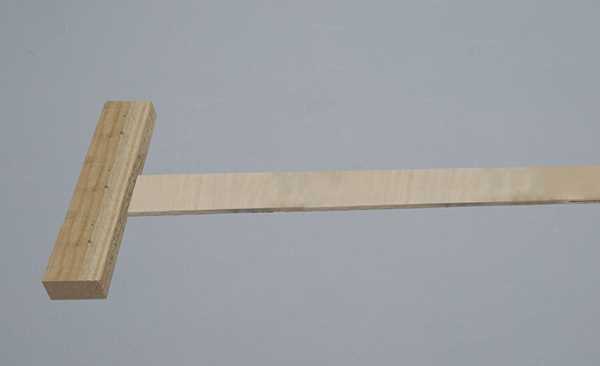

Blocchi di legno, osservando i dettagli della texture del legno
Scratcher, prova la riproduzione del colore e dei dettagli degli oggetti da parte dell'obiettivo

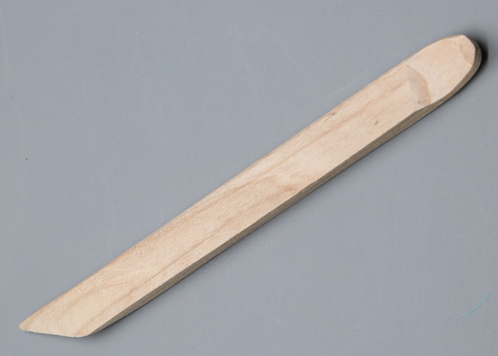

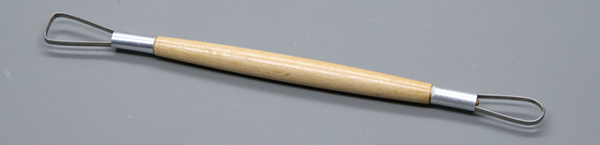

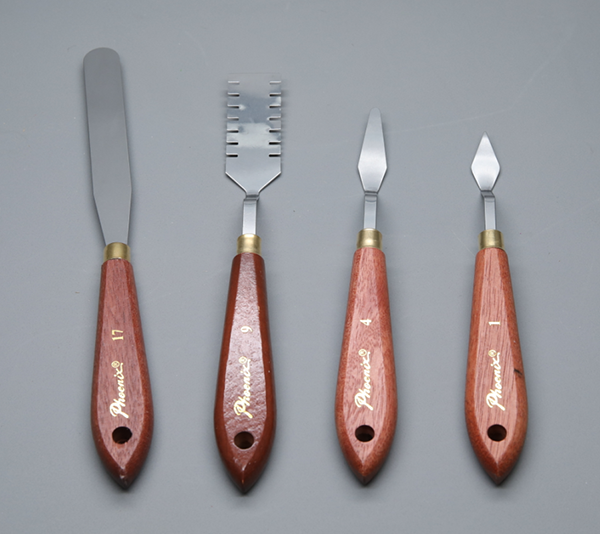

Strumenti di intaglio in argilla, osservando l'espressione della texture del legno

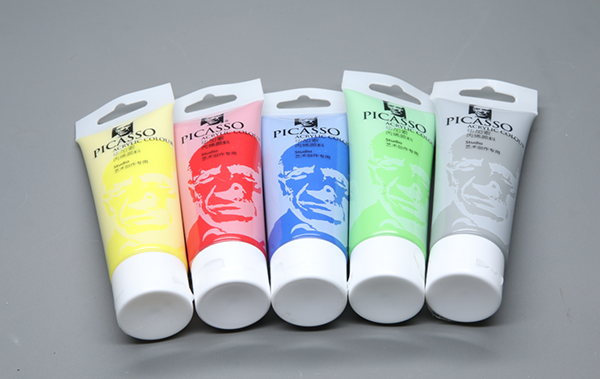

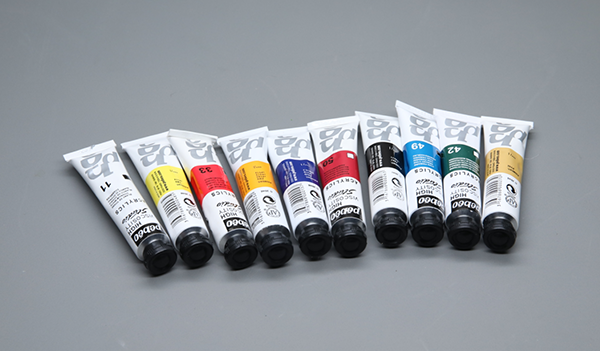

Grandi agenti coloranti in più colori, testando i dettagli del colore e del testo dell'obiettivo

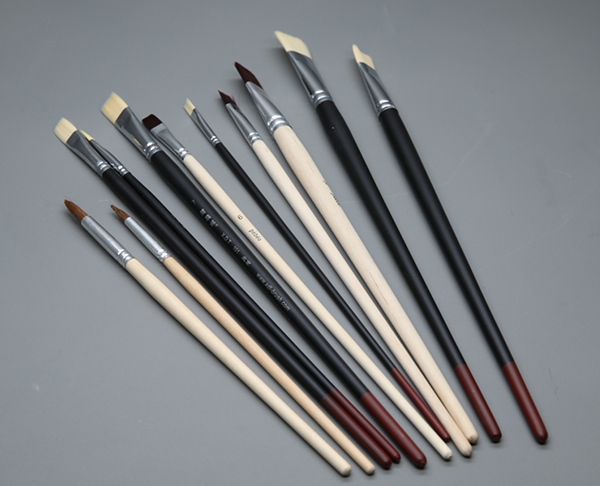

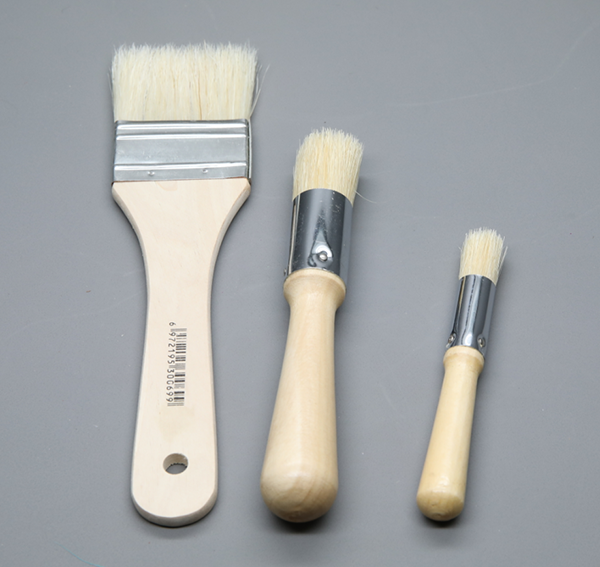

Pennello, osservando l'espressione dei dettagli in setole di diversi colori

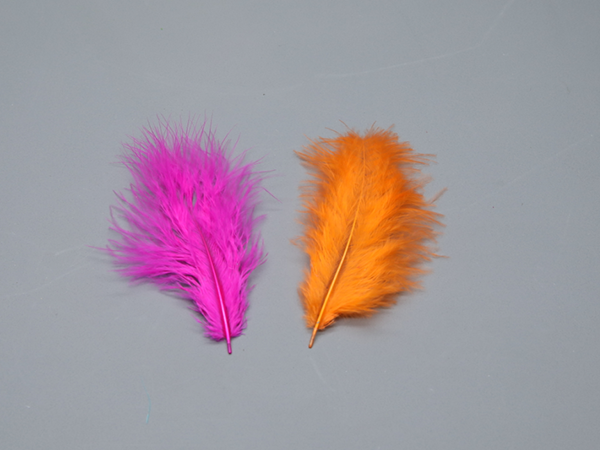

Il test delle piume può riflettere meglio le prestazioni dell'obiettivo in termini di lucidità, cromaticità, trasparenza e dettagli della texture

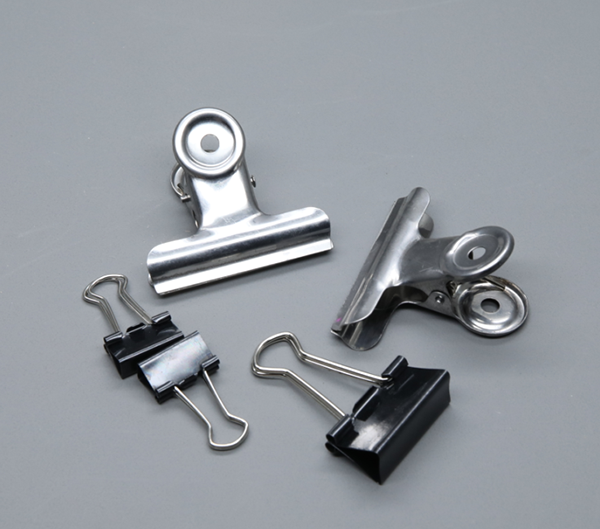

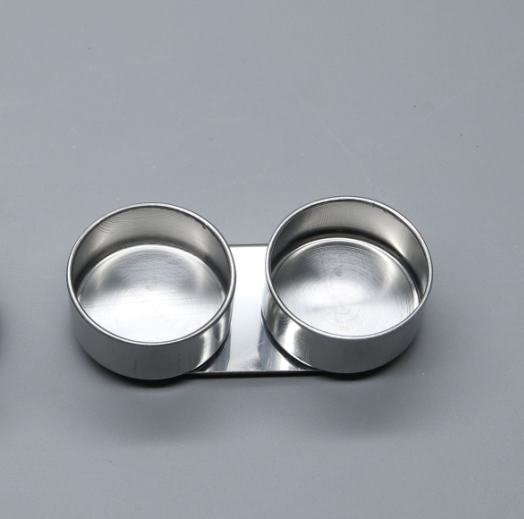

Tazza da tè in acciaio inossidabile, clip, utilizzato per testare le prestazioni dei metalli di diversi colori e forme

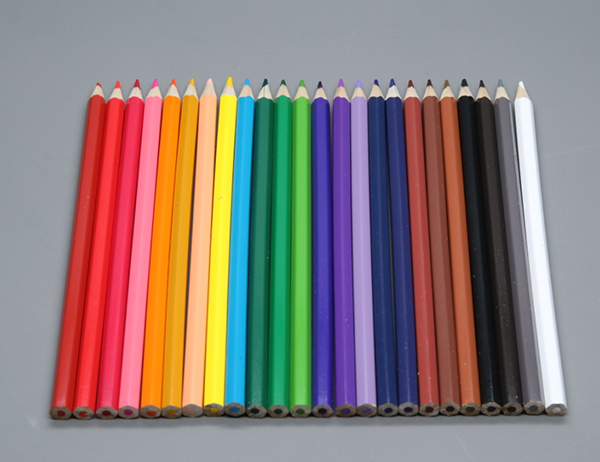

Un set di matite in diversi colori può osservare meglio la riproduzione del colore delle superfici opache

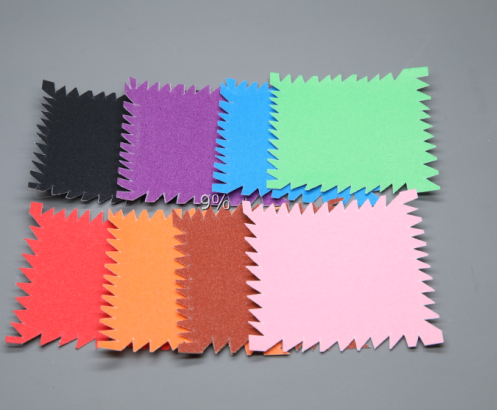

Vari tessuti quadrati colorati, osservare il colore del tessuto
I piccoli coloranti multicolore rappresentano una sfida alla risoluzione dell'obiettivo e vengono utilizzati per osservare i dettagli del colore e del testo dei coloranti
Testare le prestazioni del legno e dei peli degli animali Dettagli
Grafico di test del tono della pelle, utilizzato per testare il ripristino di tre diversi toni della pelle e l'espressione dettagliata dei ritratti

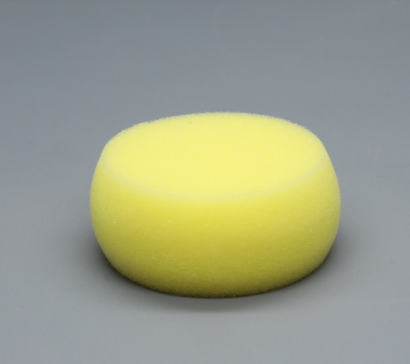

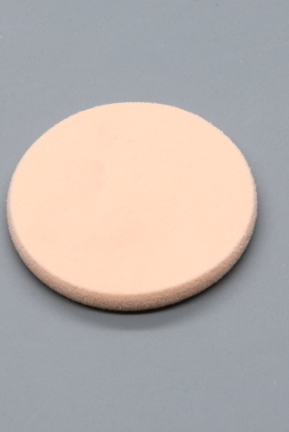

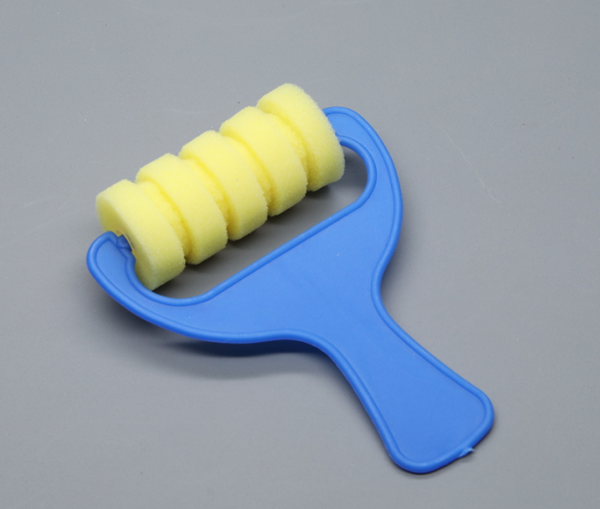

Sponga, utilizzata per osservare il comportamento degli oggetti

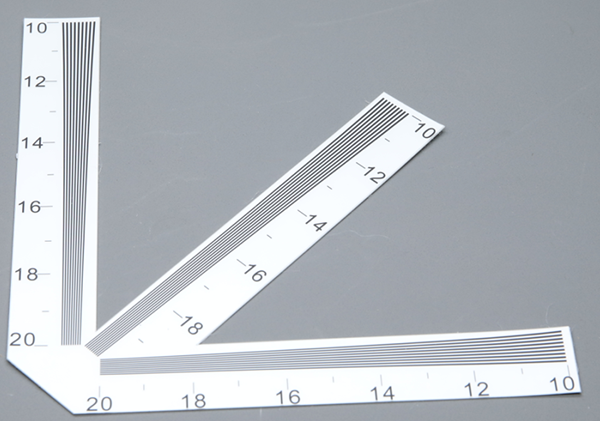

Linea cuneo, prova la massima risoluzione dell'obiettivo

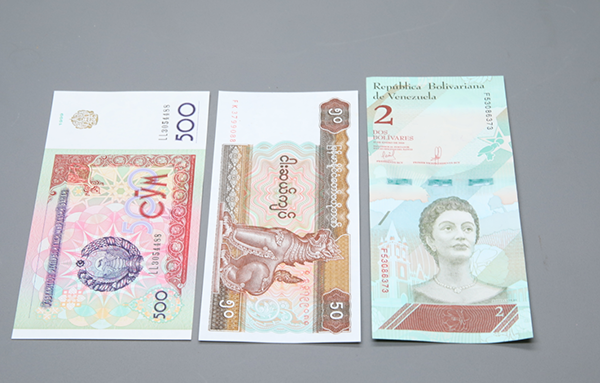

Valuta cartacea, utilizzata per valutare la chiarezza e il colore del testo superficiale

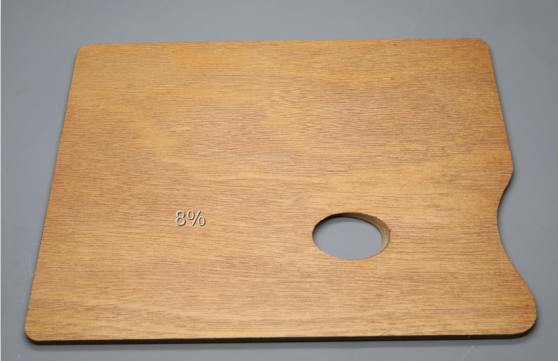

Palette di colori in legno, osservando l'espressione della texture del legno

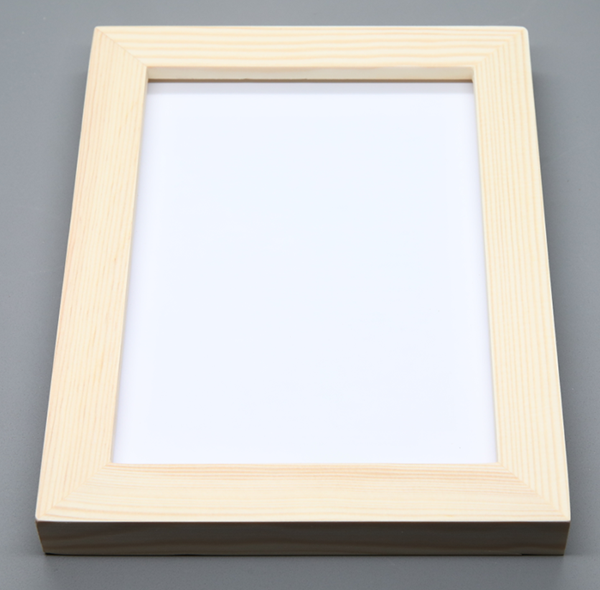

Scheda di prova del telaio a griglia, testando i dettagli della texture dell'obiettivo

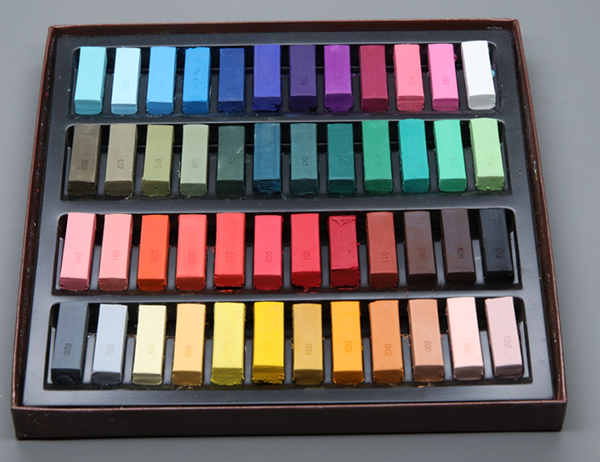

Un set di matite colorate contenenti diversi colori. Utilizzato per testare le prestazioni del colore sotto fonti di luce

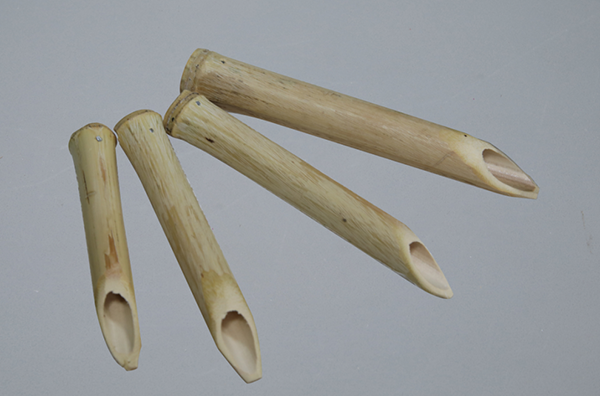

Bamboo, dettagli della lente di prova

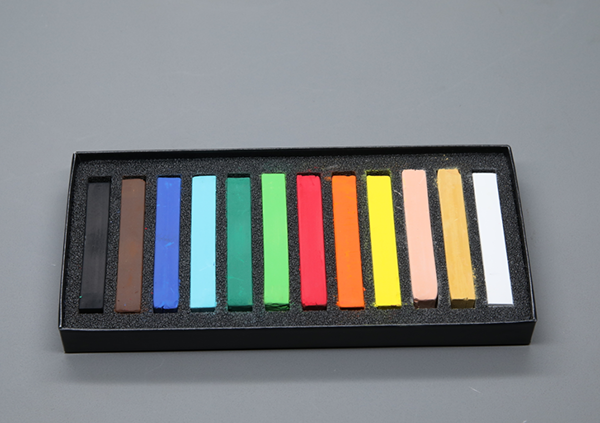

Un set di matite colorate contenenti più colori. Utilizzato per testare le prestazioni del colore sotto fonti di luce
Pennello, testare la riproduzione del colore dell'obiettivo
Grafico a foglia, che analizza la perdita di dettagli di precisione
Tavola nera pura, che analizza il contrasto basso a medio causato dal rumore o da altre tecniche di immagine



I nostri stimati clienti

  • nostro cliente Largan Precision
  • il nostro cliente xiaomi
  • il nostro cliente asus
  • nostro cliente ottico soleggiato
  • nostro cliente SEMCO
  • il nostro cliente oppo
  • nostro cliente Very Opto Electronics
  • il nostro cliente o film

FAQ su  Other Charts

Look for dirty or fingerprinted glass along the optical path, recalibrate with standards, and check the set-up for outside light so that it is controlled. If the problems still exist, please reach out to the helpdesk or book a service with your professional service.

Tecnologia di Threenh con eccellente servizio dopo la vendita, Generalmente, la nostra garanzia dello strumento dello spettrofotometro è di un anno (periodo di supporto aggiuntivo di 3 anni). All'interno del periodo di garanzia, possiamo offrire supporto tecnico e parti a parti cambiano, necessariamente, i nostri ingegneri possono andare al vostro posto per un migliore supporto. Il nostro strumento ha Dipartimento post-vendita professionale, se avete qualsiasi problema tecnico o domanda con le nostre merci benvenuto a contattarci.

D/8° and 45°/0° are two different illumination methods with distinct optical geometries.

D/8° (Diffuse / 8° viewing)

Recommended for:

  • Plastic, paint, ink, ceramic, textile, coating

  • Samples with metallic luster, pearlescent, glitter, or texture

  • Situations requiring consistent data with laboratory spectrophotometers

  • Applications needing SCI (including specular reflection) / SCE (excluding specular reflection) switching


45°/0° (45° annular illumination / 0° viewing)

Recommended for:

  • Printing, packaging, paper, ink, matte non-metallic materials

  • Products focusing on human eye direct visual matching

  • Standard color matching in printing & packaging industry


Simple Selection Guide

  • With metallic/pearlescent/glitter effect → choose D/8°

  • Printing, paper, packaging, matte products → choose 45°/0°

  • Want universal use for multiple materials → choose D/8°


A spectrophotometer measures the full visible color spectrum (typically 400–700 nm). It offers significantly higher precision and enables detailed evaluations – including spectral curves, ΔE values, and color distance measurements. It is the preferred choice for demanding applications in labs or color development environments. learn more..

The core difference between a colorimeter and a spectrophotometer lies in their light measurement methods. A colorimeter measures color values based on the tristimulus method (e.g. LAB or RGB) and compares the sample to a reference. It's ideal for quick, repeatable measurements under consistent conditions – such as in production or incoming goods control.

a. Gli utenti devono specificare il nome del file standard, il nome del file di esempio e il nome del file di database di esempio al primo utilizzo.

b. Il file standard viene utilizzato per memorizzare i dati di misurazione standard. Il file campione viene utilizzato per memorizzare i dati di misurazione del campione. Il file di database di campione viene utilizzato per memorizzare i dati misurati esportati dai record di campione.

The machine used to measure color is primarily called a colorimeter or spectrophotometer.

Spectrophotometer: The most common and precise type. It analyzes light reflected/transmitted by an object across the visible spectrum to quantify color accurately. A spectrophotometer can measure colors on smooth or matte surfaces, as well as textured, glossy, mirror-like surfaces, and special effect colors. It measures the reflected light of a sample at a fixed angle (e.g., 45˚) or captures light reflected at all angles to calculate color measurements that closely match what the human eye perceives. Additionally, similar to how humans flip a sample to view colors from different angles, a spectrophotometer is suitable for measuring a variety of materials and surface characteristics. Widely used in industries like paint, textiles, plastics, Chemicals, Pharmaceuticals, and printing.

Colorimeter: Also called photoelectric integrating colorimeter, a simpler, more cost-effective option. It measures color based on three primary colors (RGB) and is suitable for basic color matching needs. A photoelectric integrating colorimeter is a color measurement device based on the photoelectric integration principle. It directly measures the tristimulus values XYZ of an object's color using three color filters (red, green, blue) and silicon photocells as three sensors. The color measurement principle of this instrument imitates the human eye's mechanism of perceiving the three primary colors (red, green, blue). It corrects the relative spectral sensitivity of the detector through color filters to match the CIE-recommended spectral tristimulus value functions x(λ), y(λ), and z(λ).

Spectrocolorimeter: Combines the functions of spectrophotometers and colorimeters, offering both spectral data and color space values for comprehensive analysis.
