Diagramma di prova ISO 12233:2014 Edge SFR(eSFR)

Diagramma di prova ISO 12233:2014 Edge SFR(eSFR) Istruzioni Manuale d'uso Diagramma di prova ISO 12233:2014 Edge SFR(eSFR) Il PDF
Questo Diagramma di prova ISO 12233:2014 Edge SFR(eSFR) Gli strumenti sono certificati con
certify
1 Anni di garanzia (Periodo di sostegno aggiuntivo di 3 anni)

I grafici SineImage ISO 12233:2014 E-SFR sono implementazioni del grafico di prova Low Contrast Edge SFR (E-SFR) illustrato nella sezione 6.1 e nell'allegato Cof del documento standard ISO. I grafici sono disponibili in tre versioni:

  • Standard: di base, senza caratteristiche di misurazione aggiuntive

  • Migliorato: quadrati, cunei e modelli di colore extra quando stampati con tecnologie che consentono il colore

  • Esteso: simile a Enhanced, ma con un rapporto di aspetto 16:9, adatto per HDTV e cinema

Attualmente offriamo questi grafici in formato inkjet, con versioni migliorate disponibili come stampe fotografiche. Tutti i grafici SineImage ISO 12233:2014 E-SFR sono pienamente conformi allo standard ISO. Il modulo ISO Imatest eSFR fornisce supporto altamente automatizzato per i nuovi grafici.


Dettagli


Dimensioni del grafico Standard Migliorato Esteso
1x 200 mm × 305 mm
7.875" × 12"		 200 mm × 305 mm
7.875" × 12"		 200 mm × 365 mm
7.875" × 14.5"
2x 400 mm × 610 mm
15.75" × 24"		 400 mm × 610 mm
15.75" × 24"		 400 mm × 730 mm
15.75" × 29"
4 volte 800 mm × 1220 mm
31.5" × 48"		 800 mm × 1220 mm
31.5" × 48"		 800 mm × 1460 mm
31.5" × 58"

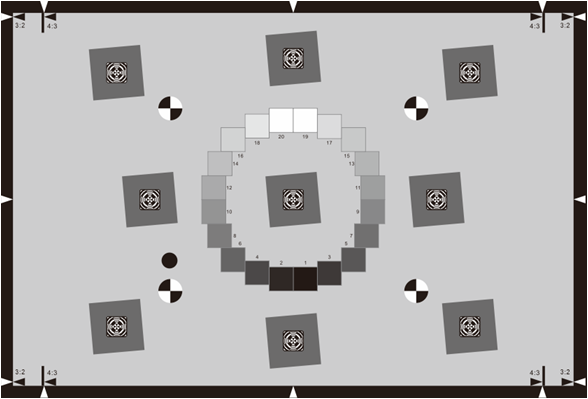

Versione standard


Standard Version

Questo grafico, che ha un rapporto di aspetto 3:2, è un'implementazione "senza frills" dello standard. Per la maggior parte dei lavori raccomandiamo i grafici migliorati o estesi, che hanno bordi aggiuntivi per misurare le prestazioni vicino ai confini dell'immagine, nonché cunei iperbolici e patch colore (dove la tecnologia lo consente). Questi grafici mantengono la piena conformità con lo standard.

Il diagramma E-SFR dello standard Imatest ISO 12233:2014 somiglia molto al diagramma di prova E-SFR a basso contrasto illustrato nella sezione 6.1 e nell'allegato C del documento standard ISO, con alcune differenze, tutte pienamente conforme allo standard ISO.

  • Viene utilizzato un modello di scala di grigi OECF a 20 patch* invece della versione a 16 patch.
  • I modelli di messa a fuoco nei centri dei quadrati sono rettangolari (per aumentare l'area di misura MTF) e sono progettati per ridurre le interferenze con il rilevamento automatico dei bordi.
  • Ci sono quattro marchi di registrazione invece di tre per facilitare il rilevamento automatico della regione. (Sono necessarie quattro caratteristiche per una trasformazione proiettiva.)
  • Un segno aggiuntivo sopra il segno di registrazione in basso a sinistra viene utilizzato per rilevare l'orientamento del grafico.

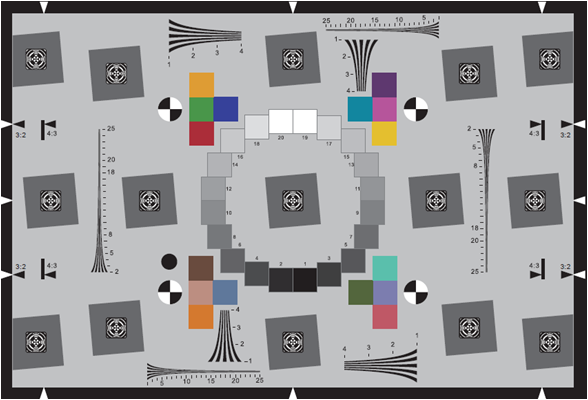

Versione migliorata



Enhanced Version

Il grafico Imatest Enhanced ISO 12233:2014 E-SFR ha tutte le caratteristiche del grafico Standard, mantenendo il rapporto di aspetto 3:2, con l'aggiunta di sei quadrati inclinati aggiunti per misurare le prestazioni vicino ai confini dell'immagine e cunei iperbolici per l'analisi visiva o l'analisi con il modulo Imatest Wedge. Ha anche 16 patch di colore quando prodotto con tecnologie che consentono il colore. Poiché queste aggiunte si trovano in regioni del grafico non coperte dalla norma, la conformità alla norma non è influenzata.

Le differenze tra i grafici Imatest e il grafico illustrato nello standard sono elencate di seguito. Anche con queste differenze il grafico Imatest è pienamente conforme allo standard.

  • Viene utilizzato un modello di scala di grigi OECF a 20 patch* al contrario della versione a 16 patch.
  • I modelli di messa a fuoco nei centri dei quadrati sono rettangolari (per aumentare l'area di misura MTF) e sono progettati per ridurre le interferenze con il rilevamento automatico dei bordi.
  • Ci sono quattro marchi di registrazione invece di tre per facilitare il rilevamento automatico della regione. (Sono necessarie quattro caratteristiche per una trasformazione proiettiva.)
  • Un segno aggiuntivo sopra il segno di registrazione in basso a sinistra viene utilizzato per rilevare l'orientamento del grafico.


Le differenze tra le versioni Enhanced e Standard sono le seguenti:

  • Sono aggiunti sei quadrati inclinati in più per misurare le prestazioni vicino ai confini dell'immagine.
  • Diversi cunei iperbolici con frequenze spaziali, simili al grafico CIPA di cui si fa riferimento nello standard ISO, per analisi visiva o utilizzo con il modulo Imatest Wedge.
  • 16 patch a colori quando prodotti con tecnologie che consentono il colore (inkjet o LVT a colori), con colori simili alla tabella di prova standard del settore a 24 colori.


Questo grafico funzionerà con il modulo ISO eSFR completamente automatizzato.

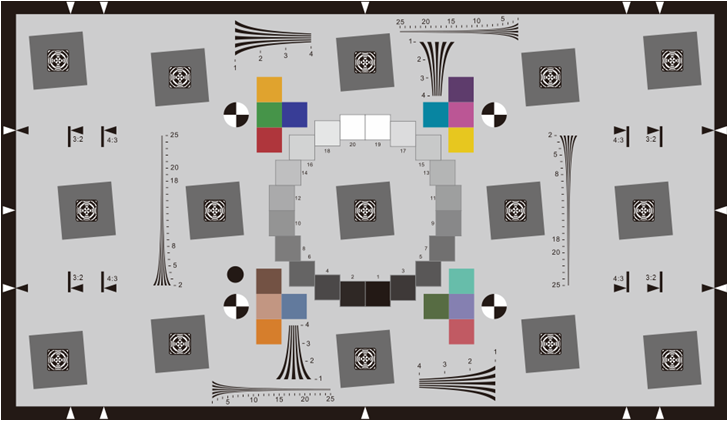

Versione estesa



Extended Version

Il grafico Imatest Extended ISO 12233:2014 E-SFR ha tutte le caratteristiche del grafico Enhanced (sei quadrati in più, cunei e 16 patch colore dove possibile), ma ha un rapporto di aspetto 16:9, che lo rende adatto per misurazioni HDTV e cinema (e funziona anche bene con le DSLR con rapporto di aspetto 3:2). È pienamente conforme allo standard.

Questo grafico funzionerà con il modulo ISO eSFR completamente automatizzato.
