ISO 12233 RISOLUZIONE PROVA GRAMMA

Il grafico 3nh è un aiuto preciso, progettato per la determinazione della qualità dell'immagine e per il giudizio dei limiti di risoluzione delle fotocamere digitali. Il grafico è progettato per fotocamere fotografiche fino a 2000 pixel indirizzabili in altezza immagine (fotocamera 6Mpix circa). Quando si testano fotocamere con risoluzione superiore (fotocamere fino a 24Mpix), posizionare la fotocamera a doppia distanza dal grafico. L'immagine di prova coprirà solo il 50% dei pixel attivi in alta immagine e moltiplicherà contemporaneamente tutti i valori sul grafico per due.
Il grafico è realizzato in varie versioni (su carta fotografica, cromo su vetro, cromo su opale,), in vari contrasti (da 15:1 a 30 000:1)) e in varie dimensioni (da 20x36 mm a 800x1422 mm).
Per un test analitico completo della tua fotocamera, ti consigliamo di scattare un'altra immagine di test, composta da:
18% carta grigia (GC18) + grafico colori (BST4 o BST11) + cuneo grigio (OW20).
Il grafico contiene
· Telaio nero “F” e elemento di messa a fuoco centrale “C” – per la configurazione di base della fotocamera.
· Elementi di risoluzione iperbolica “H” (6 elementi in 3 direzioni nella parte centrale) e “H′” (4 modelli compositi negli angoli) – per la determinazione della risoluzione visiva (sul monitor).
Cunei di frequenza spazzati “S” – per limitare la risoluzione e le misurazioni di “nitidezza” visiva (in base alla perdita di modulazione a frequenze più alte).
Linee isolate “G” – utili per studiare la qualità dei dettagli dell’immagine e la nitidezza del software.
· Ruota “M” – per la scansione delle osservazioni di linearità.
· Scacchiera “N” – per lo studio degli artefatti di compressione.
· Linee inclinate “E” (linee in grassetto con inclinazione di 1,5°) – per giudicare il passaggio delle scale.
· Bursts “O” (cinture orizzontali e verticali con linee inclinate di 5°) – per la misurazione del rapporto di aliasing.
· Altri elementi (L, T, T′) vengono utilizzati per le misurazioni SFR. Per questa applicazione è necessario un software speciale.
Applicazione
Il grafico di prova di risoluzione è la prova standard che può fornire prove assistite per la risoluzione verticale e orizzontale della ripresa effettiva.
La prova di risoluzione utilizza la tabella di prova di risoluzione ISO 12233 e adotta angolo di scatto e ambiente unificati.
Il calcolo del test di risoluzione utilizza il software HYRes, e il calcolo sarà effettuato in due parti: risoluzione verticale e risoluzione orizzontale.
La valutazione della fotocamera digitale è diversa da altri prodotti. A differenza di laptop e fai da te che hanno un sacco di software per testare i dati obiettivi e tutto può essere visto dai dati. Tuttavia, la valutazione della qualità della fotocamera digitale non richiede solo determinati dati obiettivi, ma deve anche combinare il funzionamento effettivo e le prove di ripresa. Pertanto, la nostra valutazione si basa sul principio di dati obiettivi e analisi razionali combinate da revisori esperti per ottenere i risultati di valutazione più obiettivi.
La tabella di prova della risoluzione ISO 12233 è conforme alla norma ISO 12233 "Fotografia - misurazione elettronica dell'immagine fotografica". Nell'area attiva di dimensioni 1x, l'errore è di soli 0,1 mm quando si misura l'altezza di 20 cm. Ha quasi tutte le caratteristiche della maggior parte dei grafici a risoluzione.
ISO12233 Risoluzione Grafico 2000 linee

Grafico di risoluzione ISO12233 migliorato 4000 linee

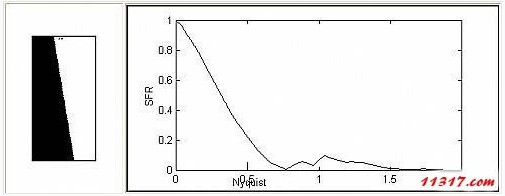

Risposta a frequenza spaziale SFR
La risposta di amplitudine della fotocamera e la sua dipendenza dalla frequenza spaziale di ingresso relativa, chiamata SFR (Spatial Frequency Response). SFR è descritto da curva - dipendenza dell'ampitudine misurata dalla frequenza spaziale di ingresso. La curva è calcolata a partire dai livelli digitali corrispondenti ai cunei di frequenza “S” (vedi immagine), utilizzando ESF linearizzato (funzione di spread del bordo = progressione del segnale sul bordo tagliente limitante teorico). L'intero calcolo richiede software e competenze speciali. Si applica solo in laboratori specializzati.
