La guía definitiva para las cabinas de visualización en color

Una cabina de visualización de color (también conocida como un gabinete de evaluación de color o una cabina de luz) es un entorno controlado utilizado para evaluar el color de un producto bajo varias condiciones de luz. Para evitar la interferencia de la variación de la luz ambiente, estas cabinas se utilizan en la impresión, textiles, envases, plásticos, automoción, cerámica, recubrimientos, cosméticos y prendas de vestir, y muchas más industrias. Estas industrias confían en una precisión repetible para emparejar y detectar visualmente el colormetamerismoen tales entornos controlados.

En esta guía, me refiero a las cabinas de visualización en color 3NH (marca TILO), incluyendo los modelos de la serie T60 (T60 +, T60(5)), M60 y CC120 W. Las características clave son la configuración de los accesorios, las fuentes de luz, las operaciones, los estándares de la industria, los casos de uso, la calibración / mantenimiento, la confección de modelos y más.

¿Qué es una cabina de visualización de colores?

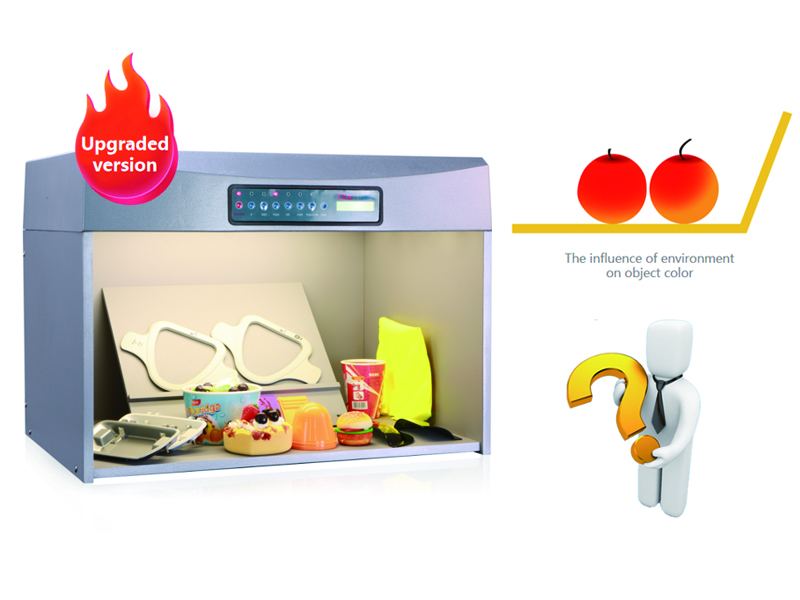

Una cabina de visualización en color es un recinto de luz. Es como una caja que tiene fuentes de luz (D65 (luz diurna), D50, TL84, U30, CWF, UV) y simula las condiciones de visualización de la luz diurna y almacenar o luz fluorescente. Permite una evaluación visual de la comparación de colores en condiciones fijas y repetibles que están libres de interferencias de luz externa.

La coincidencia visual de colores en cabinas utiliza estándares como ASTM D1729, ISO 3664, DIN, ANSI y BSI para reducir los errores de metamerismo donde dos artículos se ven iguales bajo una fuente de luz y difieren bajo otra.

Descripción general de los modelos de cabina de luz 3NH / TILO

Serie T60 (T60+ o T60(5))

Soporta hasta cinco fuentes de luzLas configuraciones típicas incluyen D65, TL84, CWF, incandescente F/A y UV. Algunos modelos permiten combinaciones personalizadas o cambiar entre cuatro o cinco fuentes.

Características:

●Interruptores dedicados por luz que permiten cambiar instantáneamente.

●El medidor de tiempo transcurrido para cada lámpara, asegurando que las lámparas se reemplazen oportunamente para mantener la fidelidad del color.

●Cumple con las normas internacionales de evaluación visual: ASTM   D1729, ISO  3664, DIN, ANSI, BSI.

M60 (Booth de luz de color americano)

●Diseñado para las preferencias del mercado estadounidense con fuentes de luz: D65, TL84/U30, F/A, CWF y UV.

●Utiliza marcas de lámparas estandarizadas (Philips, Sylvania, 3NH/Graphica), con dos lámparas D65, una TL84/U30, una CWF, una F/A y una lámpara UV en configuraciones.

●Los atributos clave incluyen conmutación automática, sin parpadeo de calentamiento, baja generación de calor y un juez americano.   Compatibilidad del color de fondo de la lámpara de tipo II.

CC120‑W Visor de color colgante

●Ligero (72 kg), diseñado para montarse en mesa o techo.

●Configuraciones disponibles con fuentes de luz simples, dobles o triples (comunes: D65, D50, TL84).

●Equipado con control por microordenador, seguimiento de tiempo de ejecución por lámpara y conmutación rápida entre fuentes.

Características clave y especificaciones técnicas

Fuentes de luz y cumplimiento

Cada stand incluye múltiples fuentes de luz:

●D65 (6500 K)Simula la luz diurna, estándar para la mayoría de las aplicaciones críticas de color.

●D50 (5000 K)Estándar de luz diurna cálida, típicamente utilizado en la impresión y las artes gráficas.

●TL84 (≈4000 K) : Tienda de iluminación común a Europa, Japón, China.

●CWF (≈4150 K)Iluminación fluorescente blanca fresca típica del comercio minorista estadounidense.

●F/A (≈2700 K)Lámpara incandescente que se asemeja a la pantalla de la tienda / ventana o la iluminación de la puesta del sol.

●UV (365 nm)Destaca los brillantes ópticos o pigmentos fluorescentes en materiales.

Todos los puestos 3NH están diseñados para cumplir con los estándares de evaluación visual como ISO  3664 y ASTM   D1729, proporcionando condiciones de visión precisas y repetibles.

Conmutación y temporizadores

●Los interruptores individuales controlan cada fuente de luz. Muchos puestos admiten la alternancia simultánea o automática para evaluar el metamerismo.

●Los medidores de tiempo de ejecución integrados monitorean las horas de la lámpara para garantizar la sustitución oportuna antes de que la salida de luz y la representación del color se degraden (generalmente recomendado a 2000-3000).   horas).

Diseño e Instalación

●ElSerie T60es de tamaño de mesa, ideal para laboratorios de banco o áreas de control de calidad.

●ElM60es compacto de pie en el suelo (35 kg; 710  × 530 × 570 mm) destinado a la producción o al laboratorio.

●CC120-Wes una cabina colgante adecuada para montaje en techo o mesa, flexible para espacio de trabajo limitado.

Rendimiento

●Rápida respuesta de iluminación: ningún retraso en el calentamiento o parpadeo garantiza una visibilidad inmediata y una representación de color consistente al cambiar las lámparas.

●El diseño eficiente energéticamente con baja generación de calor mejora la comodidad y prolonga la vida útil de la lámpara.

Aplicaciones típicas

Las cabinas de visualización en color se utilizan en múltiples industrias:

●Impresión y embalajeEvaluar pruebas, muestras de envasado, tintas para el metamerismo y la consistencia bajo fuentes de luz variadas.

●Textiles, teñido y cueroComparar muestras de textiles a la luz del día y la iluminación de la tienda para garantizar la precisión del color de lote a lote.

●Plásticos, automoción y cerámicaInspección visual de componentes y acabados bajo iluminantes estándar.

●Venta al por menor y exhibición al por menorSimula entornos de visualización en la tienda para evaluar cómo aparecerán los colores del producto bajo la iluminación minorista real.

El uso de una cabina de luz reduce los errores de juicio de color causados por la iluminación ambiental generalmente presente en los lugares de trabajo.

Flujo de trabajo de configuración y operación

1 Instalación

Ubicación:

●Para cabinas de mesa (T60), coloque en una superficie estable y plana lejos de las ventanas o la luz directa.

●Los modelos colgantes (CC120‑W) deben montarse de forma segura sobre la cabeza con un posicionamiento equilibrado.

Potencia:

●Asegurar la tensión de la red (por ejemplo, 220   V o 115   V dependiendo de la región) coincide con la clasificación del stand. Conecte a la toma a tierra para la seguridad.

2Calentamiento y uso de la lámpara

●Deja que el stand funcione por 30   minutos antes del primer uso para asegurar la temperatura de color y la iluminación estables.

●Evite cambiar frecuentemente entre las lámparas para prolongar su vida útil.

●Rastrear las horas de uso de la lámpara a través del temporizador incorporado; Planificar la sustitución de la lámpara alrededor de 2.000-3.000 horas de uso.

3Posicionamiento y visualización de la muestra

●Siempre coloque las muestras en el centro del área de visualización para reducir los efectos de borde.

●Al comparar varios elementos uno al lado del otro, colocarlos adyacentes sin solaparse.

●Mantenga la distancia y el ángulo de los ojos consistentes a través de las comparaciones.

4Conmutación y evaluación de fuentes de luz

●Utilice interruptores designados para cambiar fuentes (combinaciones simples, dobles o triples por modelo permiten la visualización simultánea).

●Observe metamerismo o cambio de color entre fuentes de luz para detectar desajuste.

5Mantenimiento y limpieza

●Asegúrese de que la energía esté apagada antes de limpiar. Limpia las superficies y el área de visión con un paño suave.

●Reemplace las lámparas rápidamente cuando la iluminación caiga o el CRI se degrada.

●No lavar el dispositivo con agua; Utilice soluciones de limpieza adecuadas y solo paño suave.

Calibración y Control de Calidad

Aunque las cabinas de color no miden mecánicamente el color, la verificación periódica garantiza la fiabilidad:

●Verifique los niveles de iluminación y la consistencia espectral utilizando luminómetros o espectroradiómetros calibrados.

●Reemplace las lámparas basándose en el seguimiento del tiempo de ejecución en lugar de esperar la degradación visible.

●Registre las condiciones de visualización en los registros de control de calidad y utilice procedimientos de comparación estandarizados.

●Mantener un entorno ambiente consistente y el posicionamiento de la cabina para la repetibilidad.

Elegir el modelo adecuado

Consideraciones clave:

●Número de fuentes de luznecesario (cabinas de 3 versus 5 fuentes).

●Flexibilidad de configuración ¿Pueden las fuentes de luz ser conmutadas o combinadas de forma independiente?

●Factor de forma de instalaciónMesa (T60), de pie (M60) o colgante (CC120‑W).

●Normas regionales de fuentes de luzModelos configurados para D50/D65 para impresión o CWF/TL84 para entornos minoristas/tiendas.

●Seguimiento de tiempo de ejecuciónLos temporizadores integrados ayudan con la gestión del ciclo de vida.

●Certificaciones de cumplimientoAsegúrese de que la cabina cumpla con las normas ISO/ASTM para la evaluación visual.

Tabla de resumen del modelo

Resumen

Las cabinas de visualización de color de 3NH (TILO) proporcionan entornos de iluminación estandarizados y controlados esenciales para una evaluación visual precisa del color en todas las industrias. Los modelos T60/t60+, M60 y CC120‑W ofrecen configuraciones de fuente flexibles, cumplimiento con normas como ISO  3664/ASTM  D1729, temporizadores integrados y operación sin parpadeo para apoyar la evaluación fiable y la detección de metamerismo. La instalación adecuada, el mantenimiento, la secuencia de iluminación y el posicionamiento de la muestra son clave para obtener resultados consistentes y repetibles. Utilice el seguimiento de tiempo de ejecución y la sustitución planificada de la lámpara para preservar la precisión con el tiempo.
