Espectrocolorímetro portátil TS7030

Instrumento compacto y totalmente versátil TS7030

El espectrocolorímetro portátil TS7030 lleva el control de calidad del color a su más alto nivel con diseño D/8 para la máxima precisión de medición del color, para proporcionar comparaciones de color estables para materiales y productos donde el control del color es importante. El espectrocolorímetro TS7030 portátil y ligero ofrece la comodidad de llevar el dispositivo a la muestra.


Puntos destacados

  • Sensor de división de doble haz CMOS

  • Espacios estándar como CIE LAB, XYZ y s-RGB

  • Geometría óptica D/8 (SCI/SCE)

  • Dos aberturas de medición (φ8mm y φ4mm)

  • Fuente de luz LED equilibrada de banda de onda completa de 400 - 700 nm

  • La pantalla táctil TFT de 2,8 pulgadas garantiza una operación intuitiva

  • Buena repetibilidad (ΔEab ≤0,10) y acuerdo entre instrumentos (ΔEab ≤0,3)

  • Adecuado para el control de calidad en industrias como pinturas, plásticos y textiles

Espectrocolorímetro portátil TS7030 Instructions Operating Manual Espectrocolorímetro portátil TS7030 PDF
Este instrumento TS7030 está certificado con
certify
1 Garantía de 1 Años (Periodo de soporte adicional de 3 años)

El TS7030 es un nuevo espectroclorímetro portátil con tecnología de investigación y desarrollo central propia de 3nh. Es el colorimetro de alto nivel en la arquitectura espectral. Además de garantizar la exactitud relativa ΔE al mismo tiempo, también es para garantizar la exactitud del valor absoluto de L, A y B durante un largo tiempo. Y puede pasar las normas internacionales y las normas nacionales de calibración en cualquier momento en cualquier lugar. Utilizando sensores de matriz de fotodiodos de silicio incorporados (grupo 32 de fila doble), pizarra blanca importada, la repetibilidad ΔE * ab se controla fácilmente dentro de 0,06. La velocidad de medición y la comodidad de la operación hacen que sea fácil de usar. El espectrocolorímetro TS7030 puede juzgar rápidamente la medición de la diferencia de color cuando se conecta al software de PC o no. Con funciones poderosas y apertura de 8 mm, cumple con la producción de la industria y la inspección de calidad del control preciso de la diferencia de color como electrónica de plástico, pintura y tinta, impresión y teñido textil, impresión, industria cerámica, etc.

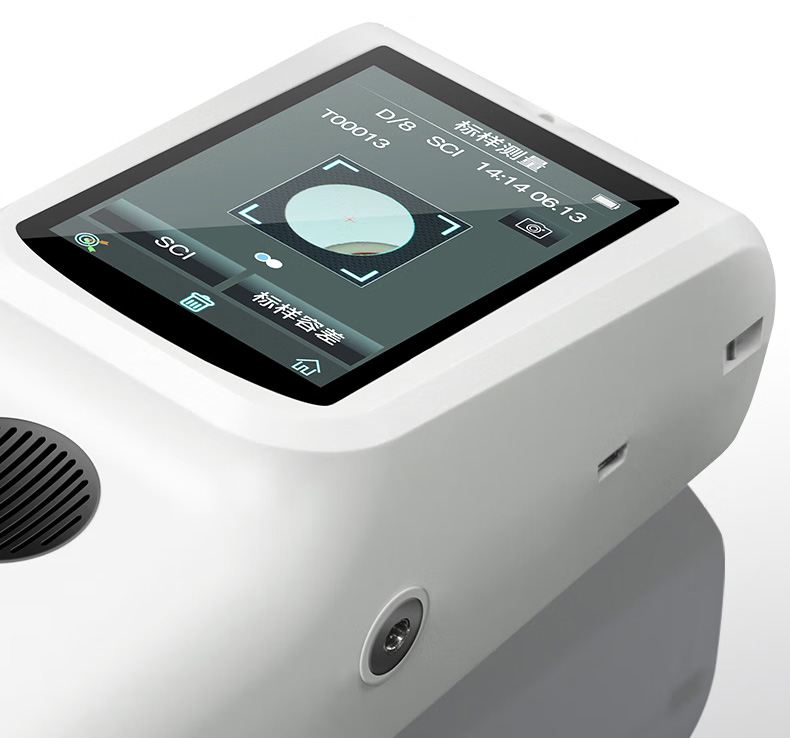

TS7030 a new portable spectrocolorimeter

Aplicación

Con aberturas planas y de punta de 8 mm, el espectroclorómetro TS7030 es ampliamente adecuado para la producción de la industria y la inspección de calidad del control preciso de la diferencia de color como electrónica de plástico, pintura y tinta, impresión y teñido textil, impresión, industria cerámica, etc.El TS7030 puede adaptarse a cualquier área de trabajo y hacer de las muestras de medición una práctica fácil y rentable.

TS7030 widely application in textile dyeing printing plastic paint ink

Ventajas técnicas

1.Adopt fuente de luz led equilibrada de banda de onda completa

La fuente de luz LED equilibrada en banda de onda completa garantiza una distribución espectral suficiente en el rango de luz visible, evita la pérdida espectral del LED blanco en una banda de onda específica y garantiza la velocidad de medición y la precisión de los resultados de medición.

2.Adoptar tecnología de síntesis de uso común internacional d/8 SCI/SCE

El espectrocolorímetro TS7030 adopta D/8 (iluminación difusa, ángulo de visión de 8 grados) que es ampliamente aplicable en el mundo, y la tecnología de síntesis SCI/SCE (componente especular incluido/componente especular excluido). Es adecuado para la gestión del color y el control de calidad en varias industrias como la coincidencia del color y el recubrimiento, textiles, plásticos, alimentos, materiales de construcción, cosméticos, etc.

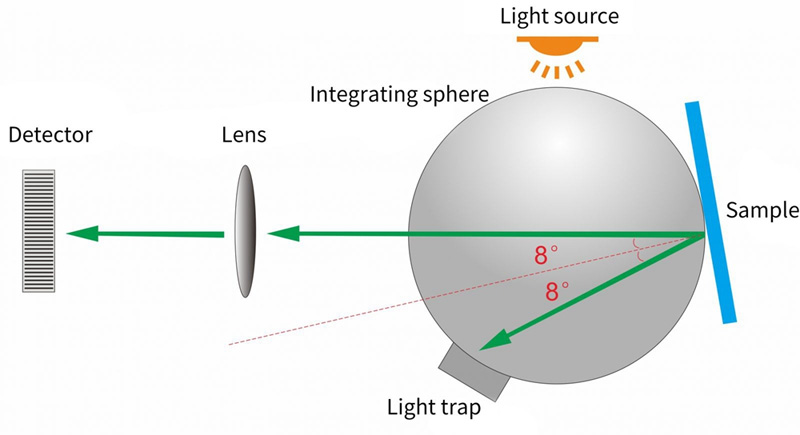

ts7030 d8 optical structure


3. Diseño ergonómico y dispositivo de medición fácil

El espectroclorímetro TS7030 tiene una forma hermosa y suave y un agarre cómodo, en línea con el diseño de la estructura de la mecánica humana, encaja la palma para pruebas continuas, para que pueda usarlo de forma rápida y fácil. Se agrega un dispositivo de medición automático, que es portátil, rápido y fácil de medir.

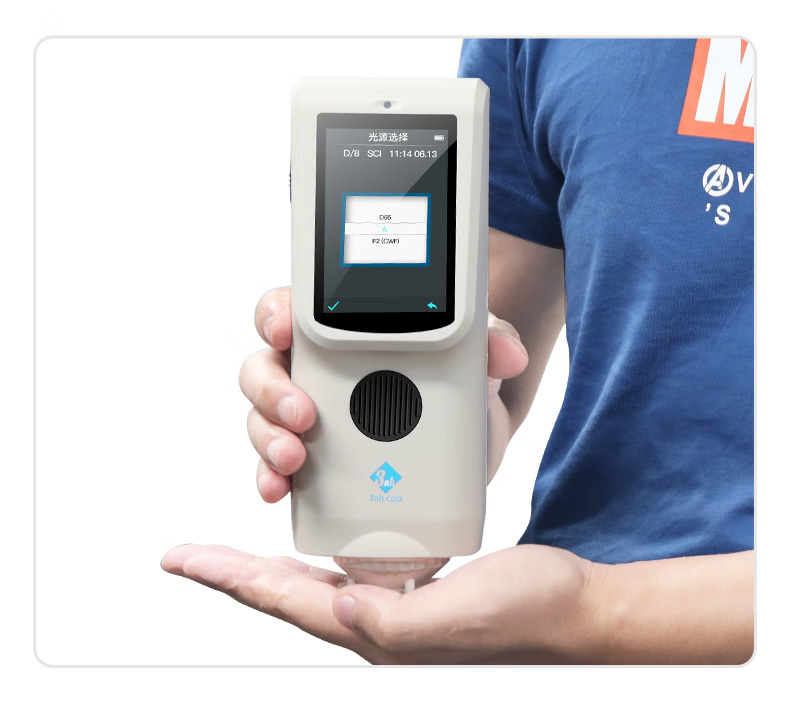

ts7030 spectrocolorimeter Ergonomic design

4. Sensor de matriz de fotodiodos de silicio (32 grupos con filas dobles)

El sensor de matriz dual-32 con un área más grande tiene una luz fuerte pero no saturada, una mayor sensibilidad a la luz baja y un rango de respuesta espectral más amplio, lo que garantiza la velocidad de medición, la precisión, la estabilidad y la consistencia del instrumento.

5. Certificado de calibración

Cada espectroclorímetro TS7030 ha sido verificado y probado. Después de salir de la fábrica, cada instrumento se verifica de acuerdo con las normas de medición de los departamentos de verificación autorizados, y los datos de medición son rastreables al Instituto Metrotécnico Nacional para garantizar la autoridad de los datos de prueba del instrumento.

6. Tecnología de calibración en tiempo real ETC

El espectrofotómetro TS7030 adopta tablero blanco estándar importado, que es resistente a la amarillenta y la infiltración de suciedad y se puede limpiar, garantizando la precisión a largo plazo del instrumento. También se utiliza una técnica innovadora de calibración en tiempo real ETC, con una pizarra blanca estándar incorporada en el sistema óptico, que es fiablemente precisa y repetible para cada prueba.

7. La localización de la cámara puede observar claramente el área medida

El espectrocolorímetro TS7030 tiene una cámara incorporada para el posicionamiento, que puede determinar con precisión si la parte medida del objeto es el centro del objetivo a través de la visualización en tiempo real por la cámara, mejorando así la eficiencia y la precisión de la medición.


Software de gestión de color TS7030

El software de gestión de calidad SQCX con espectrocolorímetro TS7030 es adecuado para el monitoreo de calidad y la gestión de datos de color en varias industrias. Datos del usuario' s gestión de color, comparar diferencias de color, generar informes de prueba, proporcionar múltiples datos de medición del espacio de color y personalizar el cliente' Gestión del color.

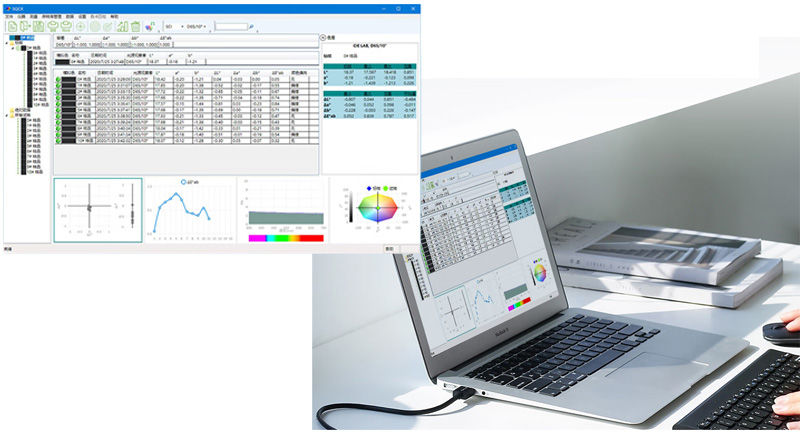

TS7036 Paired with SQCX quality management software



TS7030_Spectrocolorimeter_application


TS7030 Technical Specification



ModelTS7030
Optical GeometryD/8(diffused illumination, 8-degree viewing angle)
SCI/SCE Mode
Comply to CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
Characteristicsingle apertures, more adaptability; Used for accurate color measurement and quality control in plastic electronics, paint and ink, textile and garment printing and dyeing, printing, ceramics and other industries
Integrating Sphere SizeΦ40mm
Light SourceCombined full spectrum LED light source, UV light source
Spectrophotometric ModeFlat Grating
SensoSilicon photodiode array (double row 32 groups)
Wavelength Range400～700nm
Wavelength Interval10nm
Semiband Width10nm
Measured Reflectance RangeL:0~120; reflectivity:0~200%
Measuring ApertureSingle Apertures：Φ8mm/Φ10mm
Specular ComponentSCI/SCE
Color SpaceCIE LAB,XYZ,Yxy,LCh,s-RGB,βxy,Munsell(C/2)
Color Difference FormulaΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99
Other Colorimetric IndexWI(ASTM E313,CIE/ISO,AATCC,Hunter)，
YI(ASTM D1925,ASTM 313),
Metamerism Index MI,
Staining Fastness, Color Fastness, Color Strength, Opacity,Color Card Search
Observer Angle2°/10°
IlluminantD65,A,C,D50,F2(CWF),F7(DLF),F10(TPL5),F11(TL84),F12(TL83/U30)
Displayed DataSpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Simulation, Color Offset
Displayed Accuracy0.01
Measuring TimeAbout 1.5s (Measure SCI & SCE about 3.2s)
RepeatabilityChromaticity value: MAV/SCI, within ΔE*ab 0.06 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
Inter-instrument ErrorMAV/SCI, Within ΔE*ab 0.3
(Average for 12 BCRA Series II color tiles)
Measurement ModeSingle Measurement, Average Measurement(2-99times)
Locating MethodCamera Locating,stabilizer cross position
DimensionL*W*H=81X71X214mm
WeightAbout 460g
BatteryLi-ion battery, 6000 measurements within 8 hours
Illuminant Life Span5 years, more than 3 million times measurements
Display3.5-inch TFT color LCD, Capacitive Touch Screen
Data PortUSB
Data StorageStandard 1000 Pcs, Sample 20000 Pcs(One data is able to include SCI/SCE)
LanguageSimplified Chinese, English, Traditional Chinese
Operating Environment0~40℃, 0~85%RH (no condensing), Altitude < 2000m
Storage Environment-20~50℃, 0~85%RH (no condensing)
Standard AccessoryPower Adapter, USB Cable, User Guide, PC Software(Download from office website), White and Black Calibration Cavity, Protective Cover, Wrist strap, 8mm flat aperture, 8mm tip aperture
Optional AccessoryUSB Micro Printer, Powder Test Box
NotesTechnical parameters are only for reference, subject to the actual sale of the product


Our Valued Clients

  • Acros Pvt plástico
  • Compañía plástica BASF

Preguntas frecuentes sobre Spectrocolorimeter

a. Conecte el colorimetro al PC con cable USB.

b. Enciende el colorimetro para entrar en el menú principal. Seleccione "Comm" y presione la tecla "Enter" para iniciar la comunicación.

c. Haga clic derecho en "Mi computadora" en el escritorio. Haga clic en "Administrar" -> "Administrador de dispositivos" -> "Puertos", puede ver una pantalla similar a "SCI USB2Serial (COM6)".

d. Haga clic en "Configuración-> Parámetros de comunicación" en la interfaz del software CQCS3. Seleccione el puerto correspondiente en "Puerto Serial".

Registrar los valores L*a*b de la muestra y la referencia con un espectrofotómetro o colorimetro calibrado. Calcular la diferencia en el color utilizando ΔE. Cuanto menor sea el Delta E, más preciso será el resultado. La diferencia de energía, ΔE< 1, is generally assumed to be invisible to the eye.


a. Es necesario realizar la calibración manual para NH300 al iniciar por primera vez.

b. En el inicio posterior, no es necesario realizar calibración manual.

c. Sugerencia: es mejor realizar la calibración manual una vez a la semana o cuando los datos medidos de NH300 no son precisos.

Se debe utilizar un colorimetro o espectrofotómetro para medir el color de una solución.El instrumento dirige la luz a través del líquido y cuantifica la absorbancia a ciertas longitudes de onda.Los valores obtenidos indican la intensidad de color de la solución y, por defecto, la concentración de la solución.

D/8° y 45°/0° son dos tipos de geometría de iluminación con diseño de geometría óptica diferente. La geometría de iluminación D / 8 ° es más ampliamente utilizada para la comparación y medición de colores de materiales de alto brillo; La geometría de iluminación de 45°/0° se utiliza principalmente en las industrias de impresión y envasado.

Dado que parte de la luz pasará a través de los materiales transmisores de luz, el colorimetro no es adecuado para la medición del color de este tipo de materiales; Sin embargo, cuando colocamos un material de color puro con textura uniforme bajo el material transmisor de luz, podemos medir la diferencia de color entre el estándar y la muestra.
