Espectrocolorímetro portátil TS7020

Comparaciones rápidas de colores Espectrocolorímetro TS7020

El espectrocolorímetro portátil TS7020 es un dispositivo compacto de medición de color portátil diseñado para proporcionar comparaciones de color estables para materiales y productos donde el control de color es importante. El espectrocolorímetro TS7020 portátil ligero y portátil ofrece la comodidad de llevar el dispositivo a la muestra


Puntos destacados

  • Sensor de división de doble haz CMOS

  • Espacios estándar como CIE LAB, XYZ y s-RGB

  • Geometría óptica D/8 (SCI/SCE)

  • Dos aberturas de medición (φ8mm y φ4mm)

  • Fuente de luz LED equilibrada de banda de onda completa de 400 - 700 nm

  • La pantalla táctil TFT de 2,8 pulgadas garantiza una operación intuitiva

  • Buena repetibilidad (ΔEab ≤0,10) y acuerdo entre instrumentos (ΔEab ≤0,3)

  • Adecuado para el control de calidad en industrias como pinturas, plásticos y textiles

Espectrocolorímetro portátil TS7020 Instructions Operating Manual Espectrocolorímetro portátil TS7020 PDF
Este instrumento TS7020 está certificado con
certify
1 Garantía de 1 Años (Periodo de soporte adicional de 3 años)

El TS7020 es un nuevo espectroclorímetro portátil con tecnología de investigación y desarrollo central propia de 3nh. Es el colorimetro de alto nivel en la arquitectura espectral. Además de garantizar la exactitud relativa ΔE al mismo tiempo, también es para garantizar la exactitud del valor absoluto de L, A y B durante un largo tiempo. Y puede pasar las normas internacionales y las normas nacionales de calibración en cualquier momento en cualquier lugar. Utilizando sensores integrados de matriz de fotodiodos de silicio (grupo de fila doble 24), pizarra blanca importada, la repetibilidad ΔE * ab se controla fácilmente dentro de 0,08. La velocidad de medición y la comodidad de la operación hacen que sea fácil de usar. El espectrocolorímetro TS7020 puede juzgar rápidamente la medición de la diferencia de color cuando se conecta al software de PC o no. Con funciones poderosas y apertura de 8 mm, cumple con la producción de la industria y la inspección de calidad del control preciso de la diferencia de color como electrónica de plástico, pintura y tinta, impresión y teñido textil, impresión, industria cerámica, etc.

TS7020 Adecuado para diversas industrias

Con una apertura de 8 mm, el espectroclorímetro TS7020 es ampliamente adecuado para la producción de la industria y la inspección de calidad del control preciso de la diferencia de color como la electrónica de plástico, la pintura y la tinta, la impresión y el teñido textiles, la impresión, la industria cerámica, etc.

TS7020 Suitable for various industries, color management and quality control

TS7020 Ventajas técnicas

1.Adopte fuente de luz led equilibrada de banda completa

La fuente de luz LED equilibrada en banda de onda completa garantiza una distribución espectral suficiente en el rango de luz visible, evita la pérdida espectral del LED blanco en una banda de onda específica y garantiza la velocidad de medición y la precisión de los resultados de medición.

2. Sensor de matriz de fotodiodos de silicio (24groups con filas dobles)

El sensor de matriz dual-24 con un área más grande tiene una luz fuerte pero no saturada, una mayor sensibilidad a la luz baja y un rango de respuesta espectral más amplio, lo que garantiza la velocidad de medición, la precisión, la estabilidad y la consistencia del instrumento.

Diseño 3.Ergonomic y dispositivo de medición fácil

El espectroclorímetro TS7020 tiene una forma hermosa y suave y un agarre cómodo, en línea con el diseño de la estructura de la mecánica humana, ajusta la palma para pruebas continuas, para que pueda usarlo de forma rápida y fácil. Se agrega un dispositivo de medición automático, que es portátil, rápido y fácil de medir.

4. Certificado de calibración

Cada espectroclorímetro TS7020 ha sido verificado y probado. Después de salir de la fábrica, cada instrumento se verifica de acuerdo con las normas de medición de los departamentos de verificación autorizados, y los datos de medición son rastreables al Instituto Metrotécnico Nacional para garantizar la autoridad de los datos de prueba del instrumento.

TS7020 Measurement Verification Report CALIBRATION CERTIFICATE

5. Tecnología de calibración en tiempo real ETC

El espectrofotómetro TS7020 adopta tablero blanco estándar importado, que es resistente a la amarillenta y la infiltración de suciedad y se puede limpiar, garantizando la precisión a largo plazo del instrumento. También se utiliza una técnica innovadora de calibración en tiempo real ETC, con una pizarra blanca estándar incorporada en el sistema óptico, que es fiablemente precisa y repetible para cada prueba.

6. Software de gestión del color

El software de gestión de calidad SQCX con espectrocolorímetro TS7020 es adecuado para el monitoreo de calidad y la gestión de datos de color en varias industrias. Datos del usuario' s gestión de color, comparar diferencias de color, generar informes de prueba, proporcionar múltiples datos de medición del espacio de color y personalizar el cliente' Gestión del color.

SQCT

7. caso de medición del color del polvo

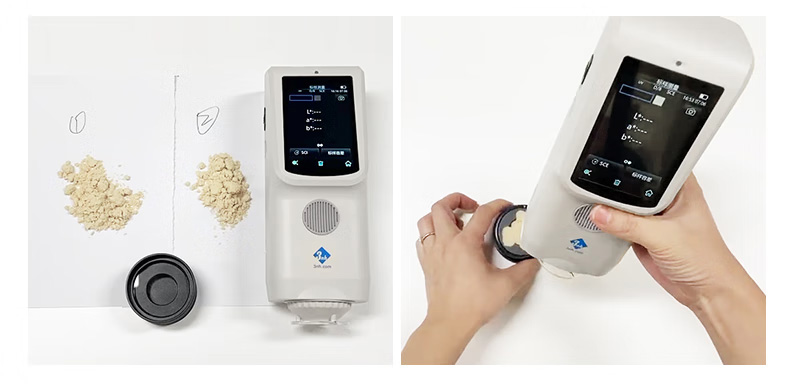

TS7020 powder color measurement case

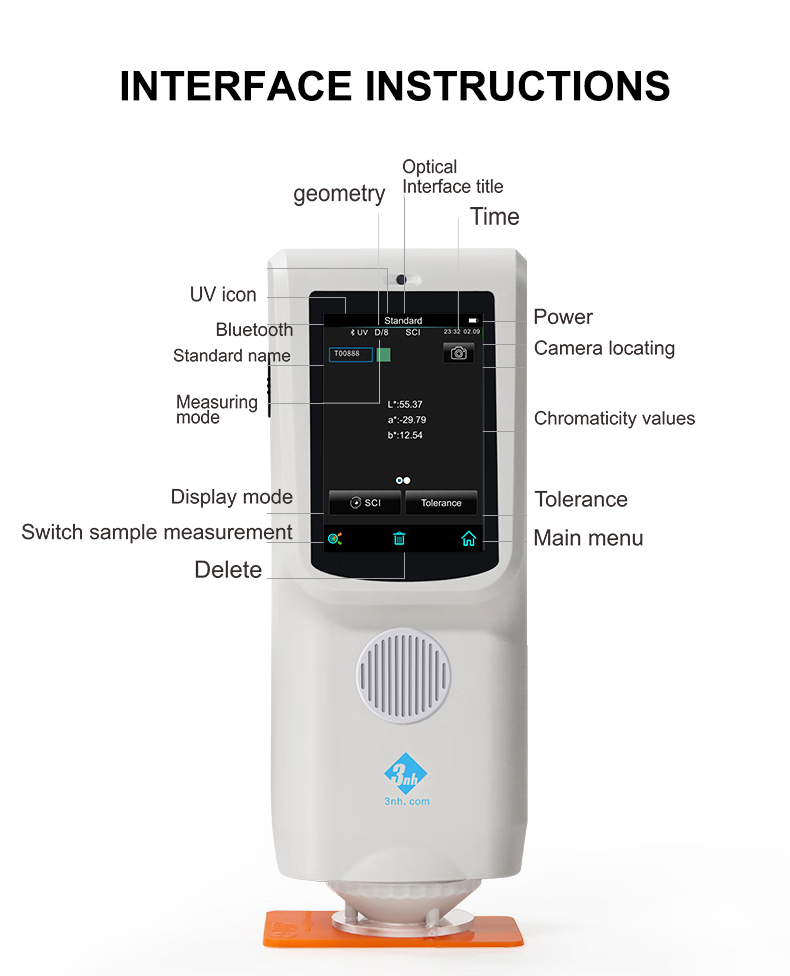

TS7020 instrument interface instructions Diagram




Technical Specification



ModelTS7020
Optical GeometryD/8(diffused illumination, 8-degree viewing angle)
SCI Mode

CharacteristicΦ8mm apertures, Used for accurate color measurement and quality control in plastic electronics, paint and ink, textile and garment printing and dyeing, printing, ceramics and other industries
Integrating Sphere SizeΦ40mm
Light SourceCombined full spectrum LED light source
Spectrophotometric ModeFlat Grating
SensoSilicon photodiode array (double row 24 groups)
Wavelength Range400～700nm
Wavelength Interval/
Semiband Width10nm
Measured Reflectance RangeL:0~100; reflectivity:The reflectivity can be measured at 3 specific wavelengths specified by the user (default: 440nm, 550nm, 600nm)
Measuring ApertureΦ8mm
Specular ComponentSCI
Color SpaceCIE LAB,XYZ,Yxy,LCh
Color Difference FormulaΔE*ab,ΔE*00
Other Colorimetric Index/
Observer Angle10°
IlluminantD65,A,F2(CWF)
Displayed DataReflectivity (the user specifies the reflectivity at 3 specific wavelengths), Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Simulation, Color Offset
Displayed AccuracyDisplay 0.1, storage 0.01
Measuring TimeAbout 1.5s
RepeatabilityChromaticity value: MAV/SCI, within ΔE*ab 0.08 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
Inter-instrument ErrorMAV/SCI, Within ΔE*ab 0.4
(Average for 12 BCRA Series II color tiles)
Measurement ModeSingle Measurement, Average Measurement(2-99times)
Locating MethodStabilizer cross position
DimensionL*W*H=81X71X214mm
WeightAbout 460g
BatteryLi-ion battery, 6000 measurements within 8 hours
Illuminant Life Span5 years, more than 3 million times measurements
Display3.5-inch TFT color LCD, Capacitive Touch Screen
Data PortUSB
Data StorageStandard 500 Pcs, Sample 10000 Pcs
LanguageSimplified Chinese, English, Traditional Chinese
Operating Environment0~40℃, 0~85%RH (no condensing), Altitude < 2000m
Storage Environment-20~50℃, 0~85%RH (no condensing)
Standard AccessoryPower Adapter, USB Cable, User Guide, PC Software(Download from office website), White and Black Calibration Cavity, Protective Cover, Wrist strap, 8mm flat aperture
Optional AccessoryUSB Micro Printer, Powder Test Box
NotesTechnical parameters are onlyfor reference, subject to the actual sale of the product


Our Valued Clients

  • Compañía plástica BASF
  • Acros Pvt plástico

Preguntas frecuentes sobre Spectrocolorimeter

a. Es necesario realizar la calibración manual para NH310 al iniciar por primera vez.

b. En el arranque posterior, NH310 realizará la calibración automática en el arranque. No es necesario realizar calibraciones manuales.

c. Sugerencia: es mejor realizar la calibración manual una vez a la semana o cuando los datos medidos por NH310 no son precisos.

a. Cuando el colorimetro se desconecte al PC, se producirá "Tiempo de espera de conexión". Por el momento, tienes que comprobar si el cable USB está bien conectado al colorimetro y al PC. Luego puedes volver a conectar el USB para probarlo.

b. Después de asegurarse de que el colorimetro está conectado al PC con cable USB, encienda el colorimetro y ingrese al menú principal. Seleccione "Comm" y presione la tecla "Enter" para iniciar la comunicación.

c. Apague el software CQCS3 y vuelva a abrirlo.

La prueba de medición del color aplica un colorimetro o espectrofotómetro para evaluar la forma en que una muestra refleja o absorbe la luz.Se da en valores de color objetivos (L*a*b*, RGB o absorbancia) y generalmente se contrasta con un estándar en control de calidad o cumplimiento.

El espectrofotómetro ideal, preciso y amigable para sus necesidades

Este dispositivo espectrofotómetro mide la reflectividad, absorbancia, transmitancia y fluorescencia de la luz que pasa a través de las muestras, proporcionando datos invaluables para una amplia gama de aplicaciones, proporcionando una precisión inigualable para resultados fiables.

La selección de un espectrofotómetro apropiado ofrece ventajas significativas para el análisis de color de precisión y el control de calidad. Al elegir un espectrofotómetro preciso y fácil de usar, tenga en cuenta factores como el rango de longitud de onda, la sensibilidad, las opciones de manejo de muestras y las características de software disponibles. Al invertir en el espectrofotómetro adecuado, puede agilizar sus procesos analíticos, obtener resultados más precisos y mejorar la eficiencia general de sus operaciones de laboratorio o industriales.

Elegir el modelo adecuado, ya sea portátil, de banco o en línea, alinea la tecnología con las necesidades específicas de la industria, garantizando una fiabilidad a largo plazo y una gestión optimizada del color.

Después de recibir el NH310/NH300, debe realizar la calibración en blanco y negro manualmente al arrancar por primera vez.

Sí, damos la bienvenida y invitamos sinceramente a usted o su equipo a visitar nuestra fábrica, ayudaremos a organizar el hotel y recogerlo del aeropuerto.
