Espectrofotómetro multiángulo MS3003

Espectrofotómetro de ángulo de árbol portátil con diseño horizontal

3nh Tres ángulos Espectrofotómetro portátil compacto MS3003 es un espectrofotómetro de esfera portátil con un diseño horizontal que hace que sea fácil medir muestras planas o grandes. se utiliza para medir la diferencia de color para la pintura superficial que se ve afectada por diferentes ángulos de visión y condiciones de visión. Se utiliza principalmente para medir la diferencia de color de la pintura superficial afectada por diferentes ángulos de visión y condiciones.


Puntos destacados

  • 3 ángulos de medición, dispositivo de nivel de entrada fácil de usar

  • Sensor de imagen CMOS de doble matriz de 256 elementos

  • Pantalla táctil capacitiva LCD de 3,5 pulgadas

  • Fuente de luz LED de espectro completo

  • Excelente acuerdo entre instrumentos ΔE*< 0.20

  • Φ23mm Apertura de medición

  • Ampliamente aplicable a industrias como recubrimientos, pinturas, automóviles, cosméticos, tintas, etc.

Este instrumento MS3003 está certificado con
certify
1 Garantía de 1 Años (Periodo de soporte adicional de 3 años)

Espectrofotómetro de ángulo múltiple para la detección de color de pintura de superficie de automóviles


El espectrofotómetro multiángulo 3nh MS3003 se utiliza para medir la diferencia de color para la pintura superficial que se ve afectada por diferentes ángulos de visión y condiciones de visión. Puede proporcionar medición de color precisa y consistente para metallics, perlas y otros productos terminados de efecto especial complejos.

El espectrofotómetro multiángulo MS3003 adopta MCU de grado industrial y está equipado con 3 ángulos de medición, bajo el rendimiento superior del sistema de medición óptica soportado por el espectrofotómetro multiángulo MS3003 tiene un excelente rendimiento en la medición de aberración cromática multiángulo, incluso en la superficie curvada, pero también tiene una alta precisión y estabilidad de medición.

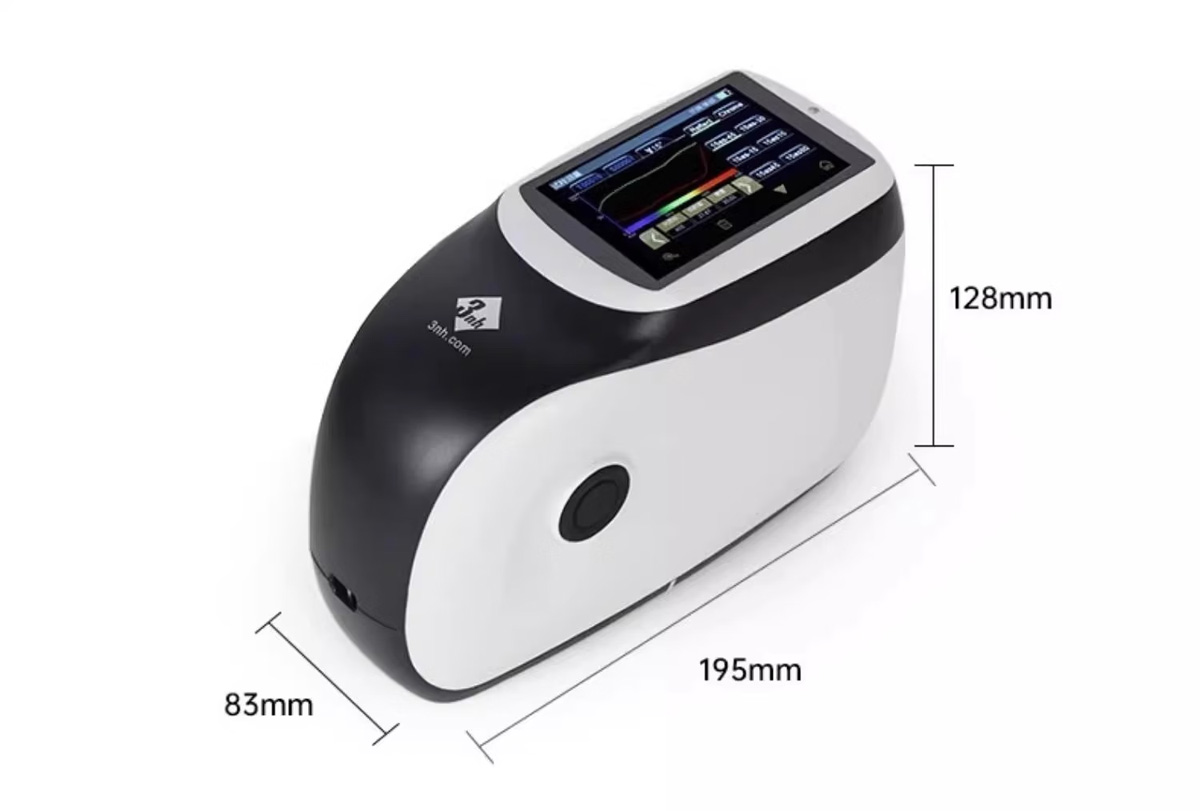

MS3003 color measurement product appearance

Características técnicas

ms3003 3 measurement angles

Medición de ángulos múltiples

Adoptar 3 fuentes de iluminación, 1 receptor para medir 3 ángulos de medición al mismo tiempo

display all Angle measurement results

Una pantalla más intuitiva

La pantalla táctil puede mostrar todos los resultados de medición de ángulo, una vista más intuitiva de los datos completos.

Función de discriminación de medición del efecto

Distinguir rápidamente la muestra Grado de chispa (SG), Grosero difuso (DC) y Variación de color (CV), inspección de calidad simple y eficaz.

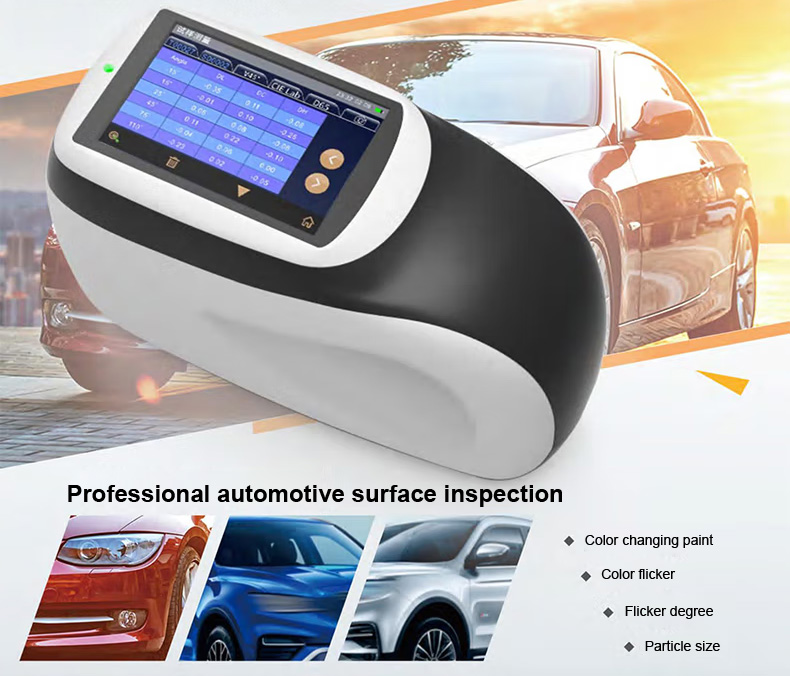

ms3003 automotive surface inspection



Sensor de imagen CMOS de doble matriz de 256 elementos de imagen

La mayor resolución óptica garantiza la velocidad de medición, la precisión, la estabilidad y la consistencia del instrumento. La tecnología central lo convierte en la misma plataforma con estándares internacionales y completa compatibilidad.



Adoptar fuente de luz led de espectro completo con mejora azul

La fuente de luz LED de espectro completo con mejora azul garantiza una distribución espectral suficiente en el rango de luz visible, evita la pérdida espectral de LED en una banda específica y garantiza la precisión de los resultados de medición del instrumento y un bajo costo de mantenimiento.



Tecnología espectrofotométrica de rejilla cóncava

El uso de tecnología espectrofotométrica de rejilla cóncava, con mayor resolución, hace que la medición del color sea más precisa.




Tabla blanca de grado profesional

Tabla blanca de grado profesional, alta dureza en la superficie, rendimiento óptico estable






Mayor calidad

Una precisión superior y un excelente acuerdo entre instrumentos.MCU de procesamiento en tiempo real de grado industrial, Bluetooth 5.0 que transfiere más estable y confiable.


Ergonomía Diseño de apariencia novedoso y de moda

El diseño de apariencia del instrumento es fácil de operar, y la posición de sujeción de la mano y el botón de medición están bien diseñados, lo que puede satisfacer diferentes hábitos de sujeción, superficie lisa y fina, desde el proceso de tratamiento de apariencia de alta precisión.


Vista previa de la cámara de color, puede observar claramente el área medida

El posicionamiento de la cámara de color incorporado, puede juzgar con precisión la posición medida del objeto y mejorar la eficiencia y la precisión de la medición.




Espacio de medición de color múltiple, fuentes de luz de observación múltiples

Ofrece CIE LAB, XYZ, Yxy, LCh, β XY, espacio de color DIN Lab99, y D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 y F5, F6 y F7 (DLF), F8, F9, F10 (TPL5) y F11 (TL84), F12 (TL83 / U30) Una variedad de fuentes de luz, que pueden satisfacer la demanda especial de medición bajo diferentes condiciones de medición.




Fácilmente analizar los datos

La pantalla puede mostrar intuitivamente espectro / datos, valor de cromaticidad de la muestra, valor de diferencia de color / figura, resultados de paso / fallo, simulación de color, valor de efecto de la muestra, valor de diferencia de efecto y otros datos, conveniente de ver, mientras que también mejora en gran medida el usuario' Eficiencia del trabajo.




Technical parameters

ModelMS3003
Measurement Geometry3 measurement angles (3 illumination sources, 1 receivers)
Measure Angle45° Receiver:
45as25°,45as45°,45as110°
Conform to the standards:ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4 SAE J 1545
ApplicationProvide accurate and consistent color measurement for metallic, pearlescent and other complex special effect color products
Light SourceFull spectrum LED light source with blue enhancement
Lamp Life5 years, 3 million times measurements
Spectrophotometric ModeConcave Grating
Sensor256 Image Element Double Array CMOS Image Sensor
Wavelength Range400nm-700nm
Wavelength Interval10nm
Measurement Range0~600%
Semiband Width10nm
Measuring ApertureIllumination size Φ23mm / Measuring spot 9X12mm
Color SpaceCIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99
Color Difference FormulaΔE*ab,ΔE*94,ΔE*cmc(2:1), ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE DIN6175
Other Colorimetric IndexFlop Index
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75, F1,F2(CWF),F3,F4,F5,F6, F7(DLF),F8,F9,F10(TPL5), F11(TL84),F12(TL83/U30)
DisplaySpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset
Measuring TimeApprox. 1 second for one angle
Approx. 3 seconds for all angles
RepeatabilitySpectral reflectance: Standard deviation within 0.08%
Chromaticity value: ΔE*ab 0.04 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
ReproducibilityΔE*<0.10,avg on the gray tile of BCRA tile set
ΔE*<0.25,avg on the color BCRA tile set
Inter-instrument Error0.2ΔE*00(avg on reference Series II BCRA tile set)
Effect Parameters/
Effect Measurement/
Effect Repeatability/
Effect Reproducibility/
Trigger modePressure sensing trigger, button trigger, software trigger
Measuring ModeSingle measurement, average measurement (1-99), continuous measurement (1-99)
Locating ModeColor camera preview
DimensionL*W*H=195X83X128mm
WeightAbout 1Kg
Powerlithium-ion battery, 3.7V,5000mAh, Continuous test 6000 times within 8 hours of full charge
Display3.5-inch TFT color LCD, Capacitive Touch Screen
InterfaceUSB
Data Storage1000 pcs Standards,4000 pcs Samples
LanguageSimplified Chinese, Traditional Chinese, English
Operating Environment10℃ to 50℃, humidity does not exceed 85%, no condensation
Storage Environment-20℃ to 50℃, humidity does not exceed 85%, no condensation
CalibrationBuilt-in white board parameters, external white board, black light trap
Calibration Interval4 hours,8 hours,24 hours,Startup calibration
Standard accessoriesPower Adapter, USB Cable, User Guide,PC Software(download from the official website), Calibration Board, black light trap,Protective cap, wristband
Optional AccessoryMicro-printer
NotesTechnical parameters are for reference only, subject to actual sales products.



Our Valued Clients

Preguntas frecuentes sobre Espectrofotómetro multiángulo

Los valores CIELAB L*a*b* son las unidades más estandarizadas en el uso de la medición del color.Estos determinan los valores de luminosidad (L*), rojo-verde (a*) y azul-amarillo (b*).Las diferencias de color entre las dos muestras se pueden medir a través de ΔE.

a. Conecte el colorimetro al PC con cable USB.

b. Enciende el colorimetro para entrar en el menú principal. Seleccione "Comm" y presione la tecla "Enter" para iniciar la comunicación.

c. Haga clic derecho en "Mi computadora" en el escritorio. Haga clic en "Administrar" -> "Administrador de dispositivos" -> "Puertos", puede ver una pantalla similar a "SCI USB2Serial (COM6)".

d. Haga clic en "Configuración-> Parámetros de comunicación" en la interfaz del software CQCS3. Seleccione el puerto correspondiente en "Puerto Serial".

El número de luz reflejada es una medida asignada por un medidor de brillo como unidad de brillo (GU). Es una cantidad normalizada en la que 100 GU es normalmente una reflexión perfecta a 60º, y 0 GU es una difusión completa.


Un colorimetro se utiliza para medir la absorbancia en longitudes de onda seleccionadas con la ayuda de filtros, que es adecuado para la rápida comparación de colores. Un espectrofotómetro más avanzado tiene un monocromático. Puede medir un mayor rango del espectro de luz y es más preciso. También puede obtener datos de color detallados en longitudes de onda visibles y no visibles.


Alta precisión y estabilidad de mediciónBaja fluctuación de ΔE (por ejemplo, NH300: ΔE)< 0.07; NR10QC: ΔE ≤ 0.03 short-term repeatability); Reliable sensors (CMOS dual-beam/silicon photodiode) and long-lasting light sources (1.6M–3M measurements over 5 years).

Diseño fácil de usar y operación convenienteInterfaces intuitivas (por ejemplo, operación “a prueba de tontos” del NH300), calibración automática y agarres ergonómicos para uso prolongado; Posicionamiento versátil (luz/alineación cruzada) para mediciones precisas.

Diseño robusto:Nuestros instrumentos colorimter están diseñados para soportar un uso riguroso, proporcionando fiabilidad a largo plazo. Las baterías de litio recargables permiten de 5.000 a 6.000 mediciones por carga (por ejemplo, NH300/TS7030), garantizando una durabilidad rentable.

Soporte de software para PC para la expansión de la funcionalidad:El software de PC (por ejemplo, CQCS3) soporta el análisis de la diferencia de color, la indexación de cromaticidad y la gestión de la biblioteca de muestras.

Soporte al cliente global:Nuestra presencia global en todas las regiones le garantiza obtener el servicio y el soporte de mantenimiento que necesita para mantener su instrumento en el rendimiento máximo.

Múltiples aberturas de medición y escenarios de aplicación:Múltiples aberturas de medición, diferentes modelos tienen diferentes aberturas de medición y algunos modelos ofrecen múltiples aberturas opcionales. Aplicable a electrónica plástica, pintura y tinta, impresión y teñido de textiles y prendas de vestir, impresión, cerámica, automoción, alimentos, medicina y otras industrias para el control de calidad del color y la detección de diferencias de color.


Una superficie de 80 brillos reflejará menos luz en comparación con una superficie de 100 brillos. Se dice que ambos son de alto brillo, aunque 100 GU (o superior) refleja casi tanto como un espejo. La distinción puede ser leve en términos gráficos, pero importante en usos específicos.
