Espectrómetro modelo TS7708-3NH

Inicio>Instrumentos principales>Spectrophotometer

Espectrómetro modelo TS7708

Muy adecuado para medición y cuantificación rápida del color

El versátil, robusto y fácil de usar pieza de equipo de prueba TS7708 espectrómetro de color, un producto de 3NH' s tres - año dedicado a la I& D, cuenta con una rejilla de precisión de 1000 líneas para la división de luz y un sensor de matriz de fotodiodos de silicio de grupo de fila 40 doble. Este sensor de área grande asegura que no hay saturación bajo luz fuerte, alta sensibilidad a la luz débil y una amplia respuesta espectral, lo que garantiza mediciones rápidas, precisas, estables y consistentes.

Puntos destacados

Rejilla de precisión de 1000 líneas para la división de luz y un sensor de matriz de fotodiodos de silicio de doble fila 40 de grupo
D/8 estructura de medición de iluminación óptica geométrica (SCI/SCE)
Medición de datos de reflectancia SCI y SCE tanto para muestras regulares como fluorescentes
Repetibilidad (ΔEab ≤ 0,03) y error entre instrumentos (ΔEab ≤ 0,15)
Tres aberturas de medición (φ8mm, φ4mm, 1x3mm)
Rápido: tiempos de captura de menos de un segundo
Ampliamente utilizado en electrónica de plástico, recubrimientos de pintura, impresión textil y teñido, impresión, industria automotriz, médica, cosmética y alimentaria

Espectrómetro modelo TS7708 Instructions Operating Manual Espectrómetro modelo TS7708 PDF

Este instrumento ST7708 está certificado con

1 Garantía de 1 Años (Periodo de soporte adicional de 3 años)

Portable, para pruebas fiables de calidad de color, interfaz fácil de usar, pantalla grande retroiluminada

TS7X serie rejilla espectro fotómetro es 3NH empresa pasó 3 años, cuidadosamente diseñado, totalmente con derechos de propiedad intelectual independiente rejilla espectrofotómetro. El instrumento utiliza 1000 líneas de rejilla brillante de precisión como divisor óptico, sensor de matriz de fotodiodos de silicio incorporado (grupos de 40 filas dobles), tablero blanco importado, repetibilidad delta E * AB fácilmente controlada dentro de 0,03, el uso de LED de espectro completo de larga vida como fuente de luz, resolución óptica en el rango visible es inferior a 10nm.

Bajo la condición de iluminación óptica geométrica d/8 recomendada por CIE, TS7708espectroclorómetro de lectura directapuede medir con precisión los datos de reflectancia SCI y SCE de muestras / muestras fluorescentes, y también puede medir y expresar con precisión varias fórmulas de diferencia de color e índices de color en varios espacios de color. Con el espectrofotómetro TS7708, puede realizar fácilmente la transmisión precisa del color y también puede usarse como equipo de detección del sistema de coincidencia precisa del color.

color difference measurement is so simple

Espectrómetro fiable TS7708está equipado con φ 8mm, φ 4mm, 1x3mm tres aberturas de medición, más adaptabilidad, medición precisa del color, rendimiento estable, en electrónica plástica, recubrimiento de pintura, impresión textil y teñido, productos de papel de impresión, industria automotriz, médica, cosmética y alimentaria, en instituciones de investigación científica, campos de laboratorio son ampliamente utilizados.

TS7708 Ventajas técnicas:

Sensor de matriz de fotodiodos de silicio (matriz doble 40)

El área más grande del sensor de matriz doble 40, la luz fuerte no saturación, sensibilidad a la luz débil y un rango de respuesta de espectro más amplio, para garantizar la velocidad de medición del instrumento, la precisión, la estabilidad y la consistencia, dominar la tecnología central y el estándar internacional de la misma plataforma, compatibilidad completa.

Adoptar fuente de luz led equilibrada de banda de onda completa

La fuente de luz LED equilibrada en banda de onda completa garantiza una distribución espectral suficiente en el rango de luz visible, evita la pérdida espectral del LED blanco en una banda de onda específica y garantiza la velocidad de medición y la precisión de los resultados de medición.

Técnica espectroscópica de rejilla

Utilice la técnica espectroscópica de rejilla, con mayor resolución, para hacer que la medición del color sea más precisa.

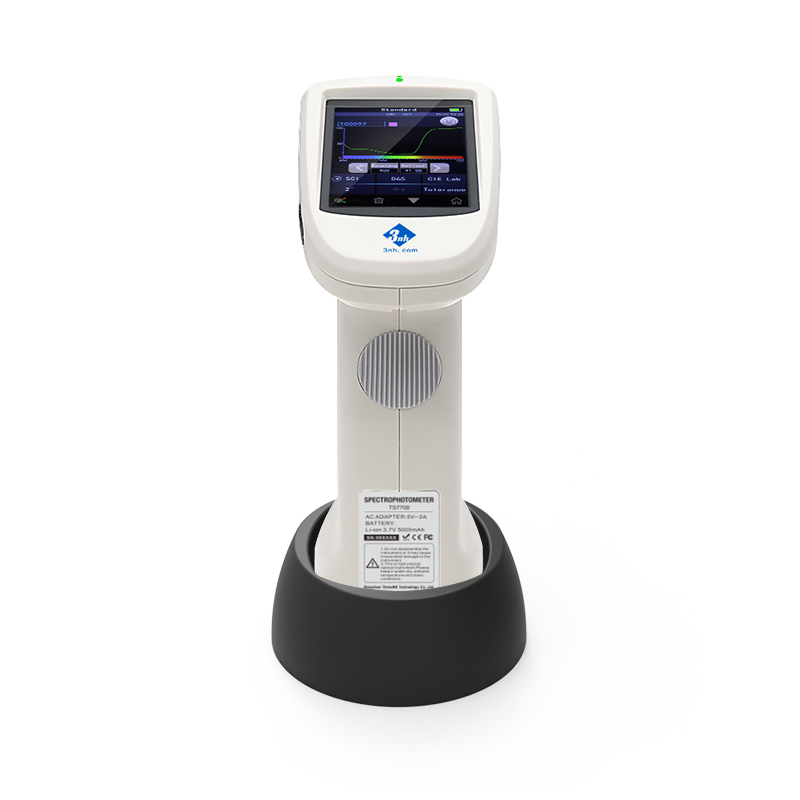

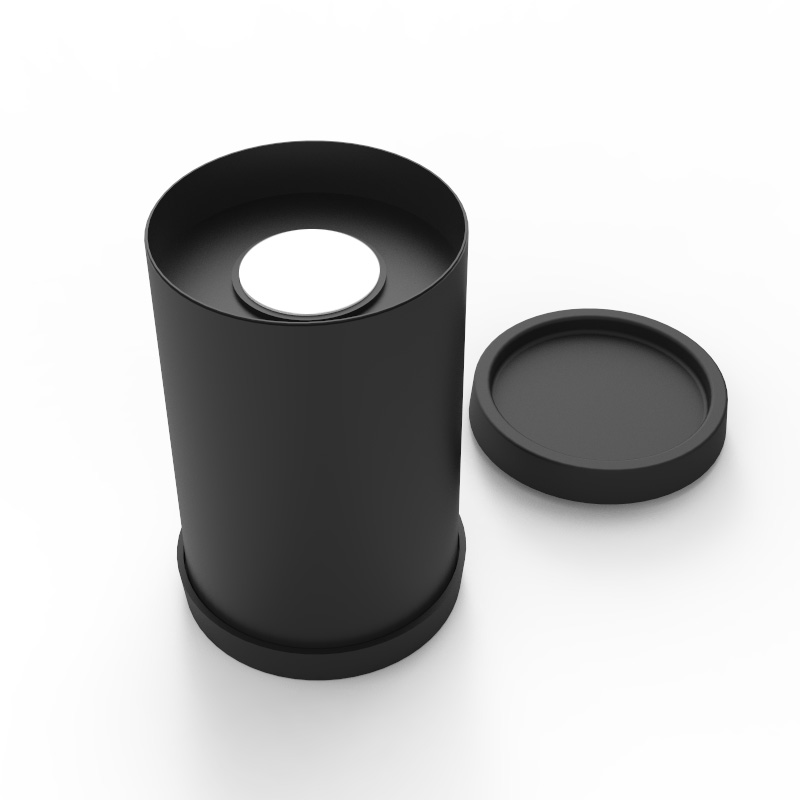

Coloque la base de forma segura para asegurarse de que la pizarra no esté sucia.

Pizarra blanca profesional, un compromiso de por vida nunca cambiar de color

spectrophotometer_whiteboard

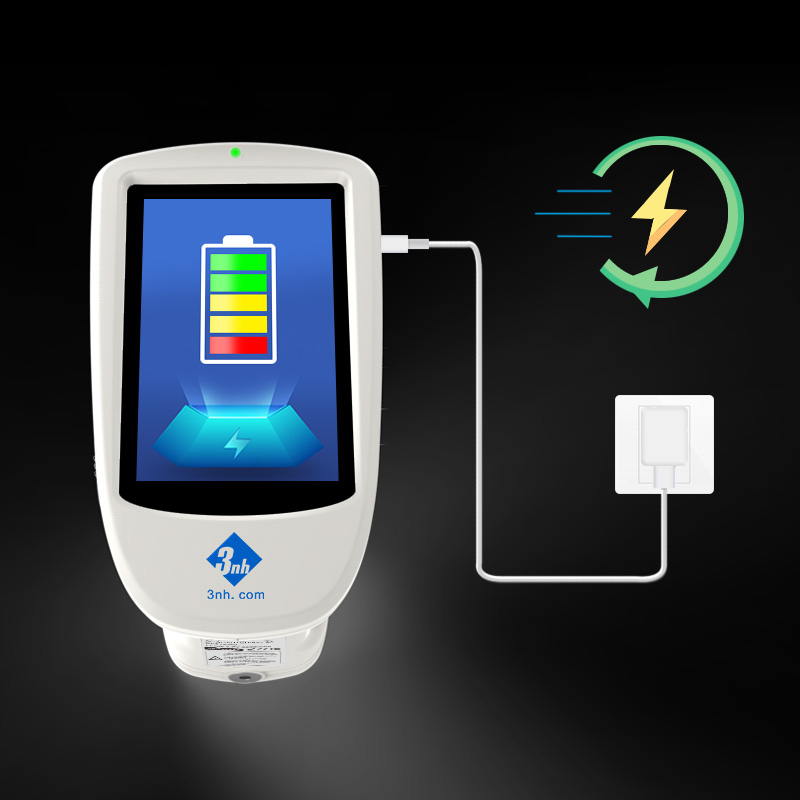

Carga rápida

Modo de carga rápida especial, baja tensión para recordar la carga o usar carga fuera de servicio, para garantizar la capacidad y la vida útil de la batería (nota: carga frecuente de batería repetida más daño).

TS7708 Fast charging image

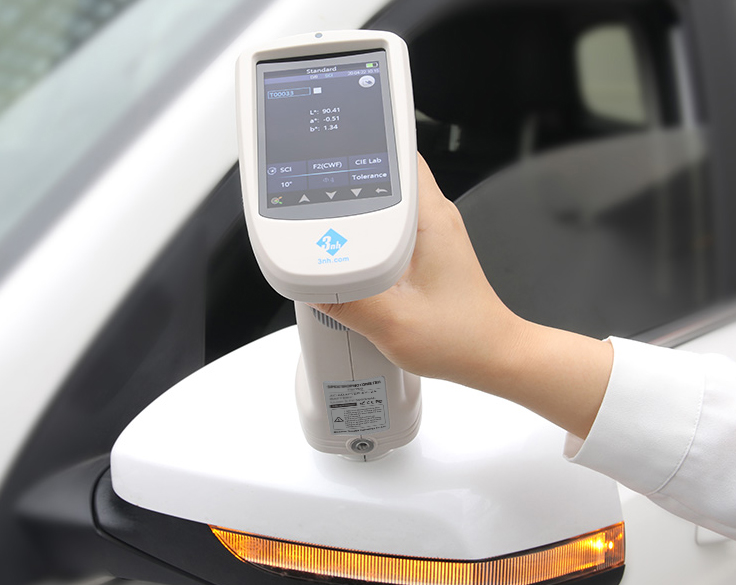

Nuevo diseño de apariencia de moda basado en la ergonomía

La posición de la sujeción de la mano y el botón de medición están cuidadosamente diseñados para satisfacer diferentes hábitos de sujeción, superficie lisa y fina, como resultado de la técnica de procesamiento de apariencia de alta precisión.

incorporates design fashionable appearance

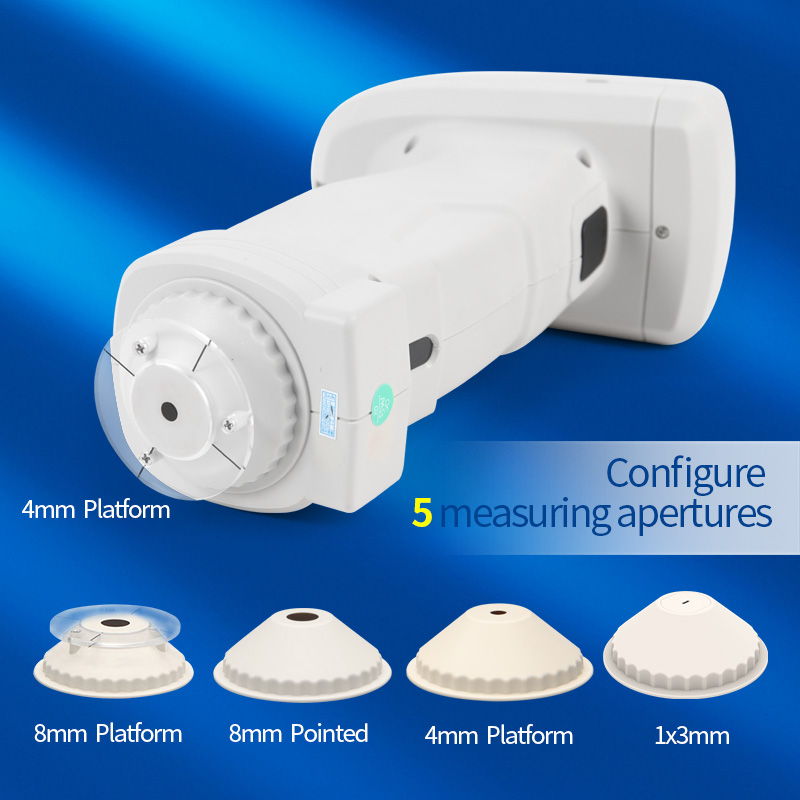

Equipado con tres aberturas de medición para satisfacer la mayoría de las muestras de medición

La configuración de fábrica deespectrofotómetro de alto rendimiento TS7708es con apertura plana de ø 8mm, apertura de punta de ø 8mm, apertura plana de ø 4mm, apertura de punta de ø 4mm, apertura de ø 1x3mm, un total de cinco aberturas de medición, para satisfacer la mayor cantidad de mediciones de muestras.

TS7708 configure 5 measuring apertures

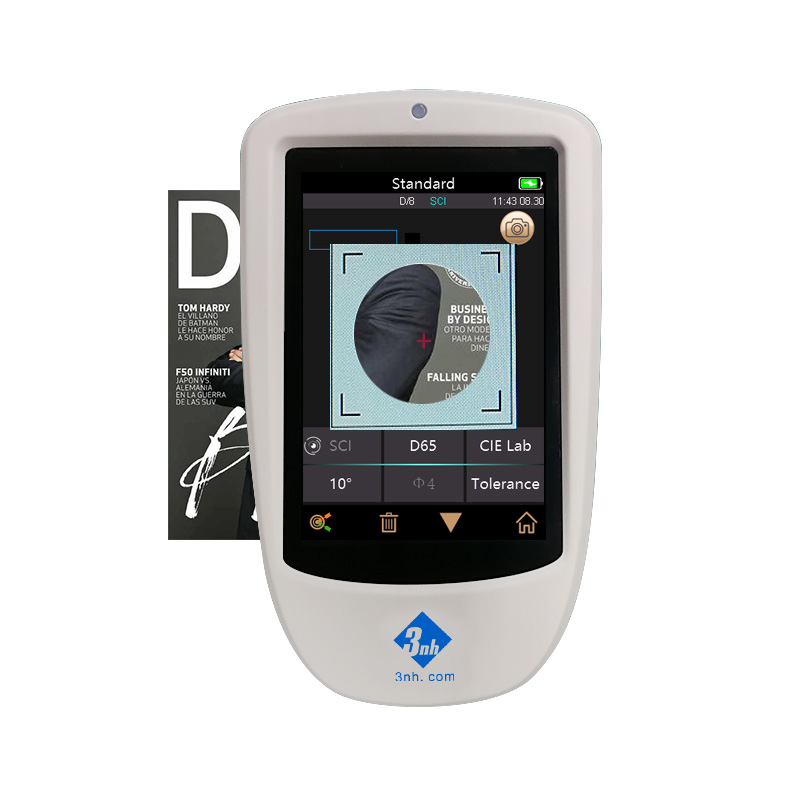

El posicionamiento de la cámara puede observar claramente el área medida

El posicionamiento de la cámara incorporado del espectrofotómetro TS7708, a través de la vista en tiempo real de la cámara, puede determinar con precisión si la parte medida del objeto es el centro objetivo, mejorar la eficiencia y la precisión de la medición.

TS7708 Camera positioning measured area

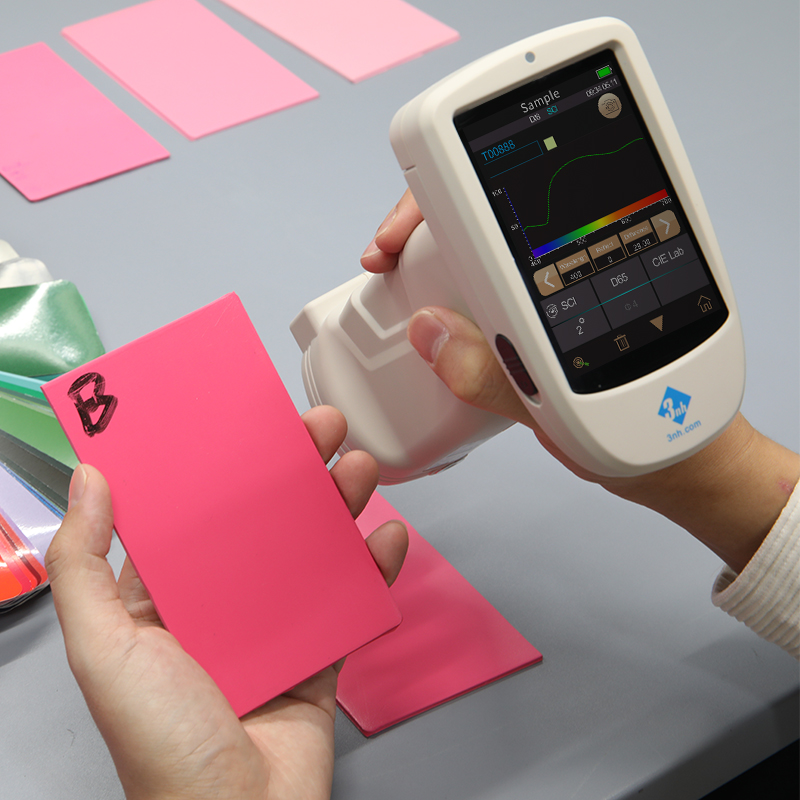

Excelente acuerdo interinstrumental y repetibilidad

Asegurar la consistencia de los datos de medición de múltiples equipos, que se utilizarán para la coincidencia de colores y la transferencia precisa de colores.

TS7708_Excellent_Inter-Instrument_Agreement

Una variedad de espacios de color y fuentes de luz de observación

Ofrecer CIE LAB, XYZ, Yxy, LCh, CIE LUV, S-RGB, HunterLab, βXY, DIN Lab99 Munsell (C / 2) espacios de color, y D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 y F5, F6 y F7 (DLF), F8, F9, F10 (TPL5), y F11 (TL84), F12 (TL83 / U30) una variedad de fuentes de luz, para satisfacer los requisitos especiales de medición bajo diferentes condiciones de medición.

Una variedad de espacios de color y fuentes de luz de observación

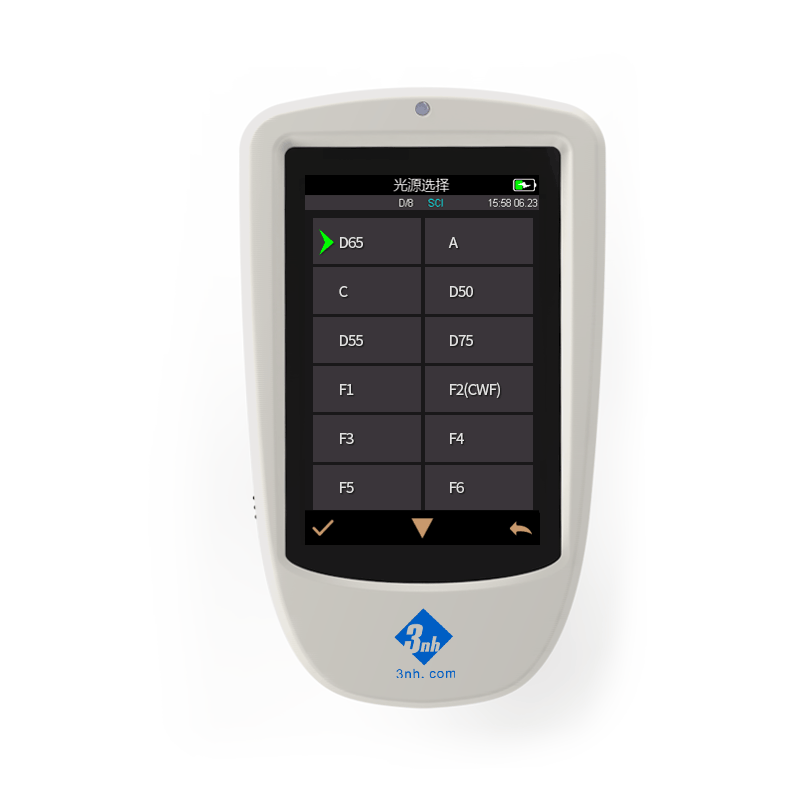

Seleccionar múltiples fuentes de luz

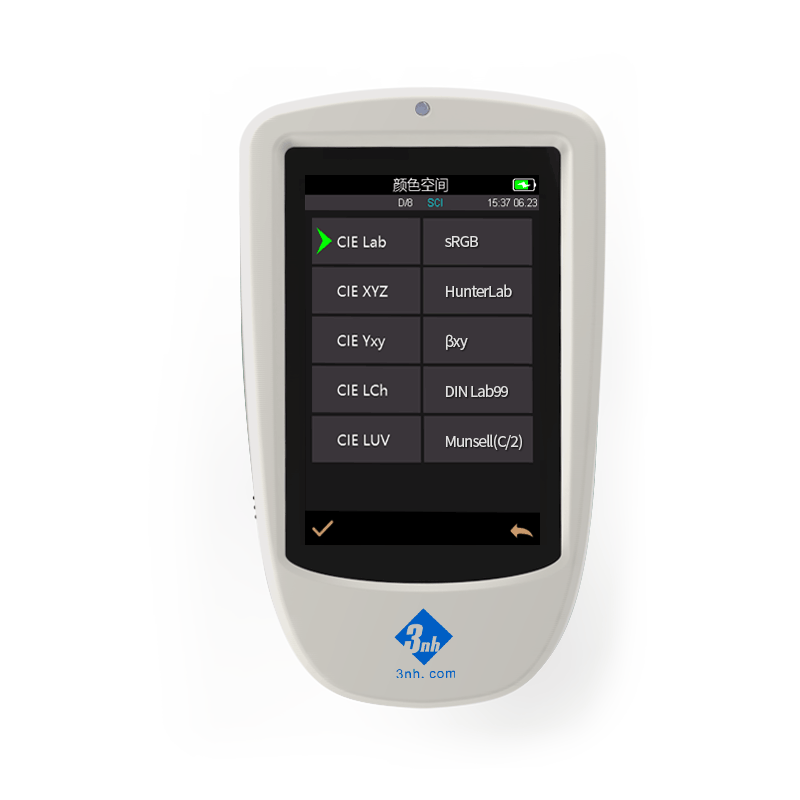

Seleccionar varios espacios de color

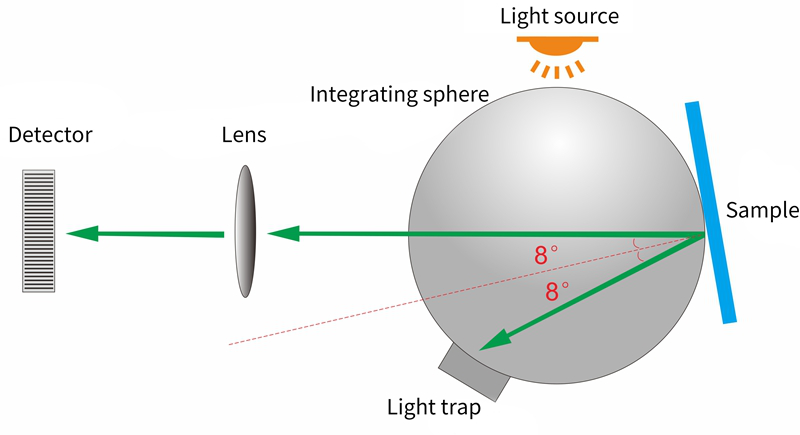

Adoptar tecnología de síntesis de uso común internacional d/8 SCI/SCE

Adoptar la estructura de medición D / 8 (SCI / SCE) para reflejar más objetivamente el propio color y reducir el impacto de la textura de la superficie del objeto en los resultados de las pruebas, de acuerdo con CIE No.15. GB / T 3978, GB 2893, GB / T 18833, ISO7724-1, ASTM E1164, DIN5033 Teil7.

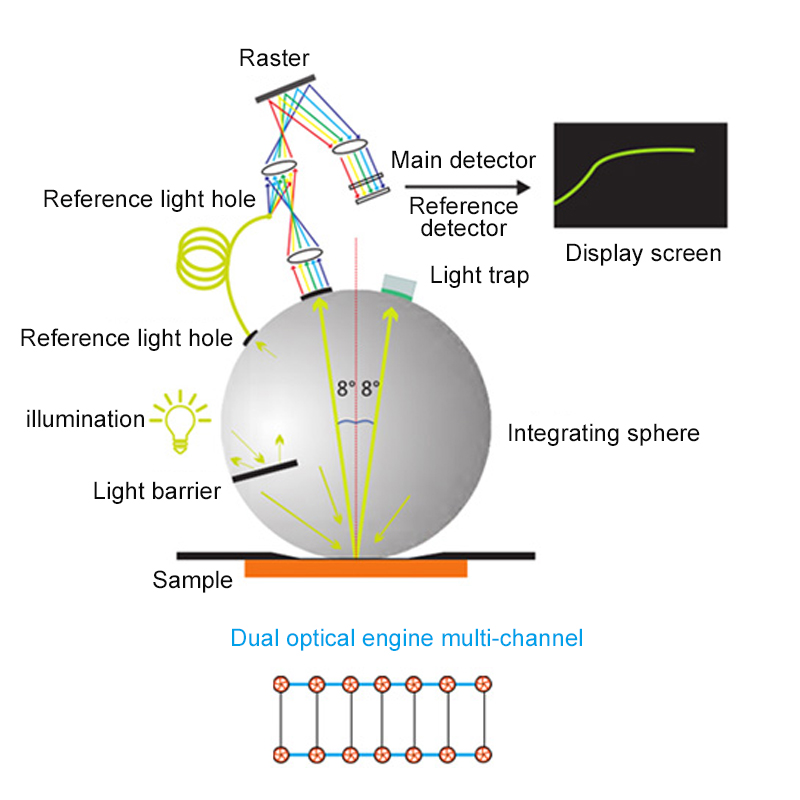

Sistema de trayectoria óptica doble para una medición de color más precisa

Sistema de trayectoria óptica dual, la resolución óptica es inferior a 10nm en el rango visible, puede medir simultáneamente el espectro SCI, SCE de la muestra.

TS7708 Dual optical path system Structure Diagram

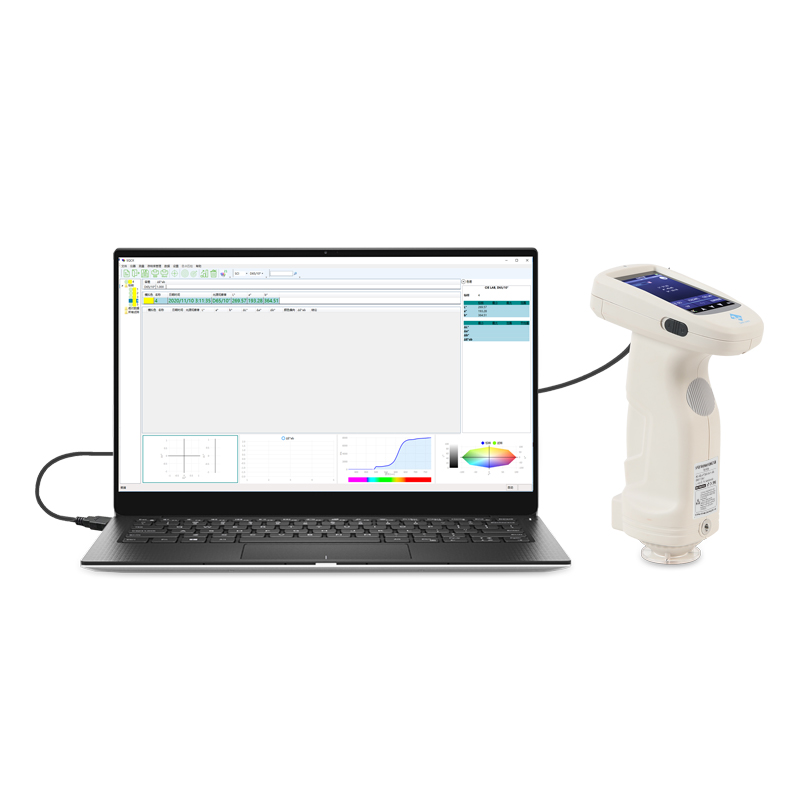

El software de PC tiene una poderosa expansión de funciones

El software de gestión de calidad SQCX con espectrofotómetro TS7708 es adecuado para el monitoreo de calidad y la gestión de datos de color de varias industrias. Digitalizar la gestión del color de los datos del usuario.

Solicitud de información TS7708

¿Estás buscando un espectrofotómetro para la medición del color? ¿Simplemente necesita asesoramiento o información técnica adicional? Para ello, por favor rellene nuestro formulario de contacto a continuación, especificando su solicitud. Nuestro equipo, con más de 20 años de experiencia en instrumentos de medición, está a su disposición para responder lo más rápido posible.

TS7708 Specification

Model	TS7708
Optical Geometry	D/8 (diffused illumination, 8-degree viewing angle) SCI (specular component included)/SCE (specular component excluded) ; Include UV / excluded UV light source Conforms to CIE No.15, GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
Characteristic	3 measuring apertures for accurate color analysis and transmission in laboratory It is used for precise color measurement and quality control in plastic electronics, paint and ink, textile and garment printing and dyeing, printing, ceramics and other industries, and for fluorescent sample measurement.
Integrating Sphere Size	Φ40mm
Light Source	Combined full spectrum LED light source, UV light source
Spectrophotometric Mode	Flat Grating
Sensor	Silicon photodiode array (double row 40 groups)
Wavelength Range	400~700nm
Wavelength Interval	10nm
Semiband Width	10nm
Measured Reflectance Range	0-200%
Measuring Aperture	3 apertures: MAV:Φ8mm/Φ10mm；SAV:Φ4mm/Φ5mm; SSAV:1x3mm SSAV1x3mm: Slightly poor accuracy, can be used for color test
Specular Component	SCI&SCE
Color Space	CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2)
Color Difference Formula	ΔEab,ΔEuv,ΔE94 ,ΔEcmc(2:1),ΔEcmc(1:1) ,ΔE00, DINΔE99, ΔE(Hunter)
Other Colorimetric Index	Spectrum Reflectance Rate, WI(ASTM E313-00,ASTM E313-73,CIE/ISO,AATCC,Hunter,TaubeBergerStensby), YI(ASTM D1925,ASTM E313-00,ASTM E313-73) Metamerism Index Mt， Staining Fastness, Color Fastness, Strength (dye strength, tinting strength), Opacity 8-degree Gloss, 555 Index，Blackness（My,dM）, Color Density CMYK(A,T,E,M), Tint(ASTM E313-00)，Munsell（Some functions are realized through the computer）
Observer Angle	2°/10°
Illuminant	D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F5，F6,F7(DLF),F8,F9，F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF, ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5, Light source can be customized(a total of 41 kinds of light sources, some of which are realized through the host computer/APP)
Displayed Data	Spectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset
Measuring Time	About 1.5s (Measure SCI & SCE about 3.2s)
Repeatability	Spectral reflectance: MAV/SCI, Standard deviation within 0.08% (400 nm to 700 nm: within 0.18%) Chromaticity value: MAV/SCI, within ΔE*ab 0.03 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
Inter-instrument Error	MAV/SCI, Within ΔE*ab 0.15 (Average for 12 BCRA Series II color tiles)
Measurement Mode	Single Measurement, Average Measurement(2-99times)
Locating Method	Camera Locating,stabilizer cross position
Dimension	LWH=129X76X217mm
Weight	Approx 600g
Battery	Li-ion battery, 6000 measurements within 8 hours
Illuminant Life Span	5 years, more than 3 million times measurements
Displayed Data	3.5-inch TFT color LCD, Capacitive Touch Screen
Data Port	USB, Bluetooth 5.0
Data Storage	Standard 1000 Pcs, Sample 30000 Pcs
Language	Simplified Chinese, English, traditional Chinese,Russian
Operating Environment	0~40℃, 0~85%RH (no condensing), Altitude < 2000m
Storage Environment	-20~50℃, 0~85%RH (no condensing)
Standard Accessory	Power Adapter, User Guide, PC Software(Download from office website), USB cable, White and Black Calibration Cavity, Protective Cover, Wrist strap, 8mm flat aperture, 8mm tip aperture, 4mm flat aperture, 4mm tip aperture,1x3mm tip aperture
Optional Accessory	Micro Printer, Powder Test Box, Holding base
Notes	The specifications are subject to change without notice.

Our Valued Clients

Preguntas frecuentes sobre Spectrophotometer

Los colorímetros o espectrofotómetros se utilizan para medir el color líquido.Medir la luz que pasa o se refleja del líquido.Las lecturas se pueden informar como unidades de laboratorio*, RGB o absorbancia.Para que el análisis objetivo del color se pueda utilizar para controlar la calidad, o para medir la concentración química.

Un espectrofotómetro y un colorimetro son ciertos instrumentos utilizados por los científicos para medir el color cuantificando la luz reflejada o transmitida.Los resultados se presentan en espacios de color, como L*a*b*, RGB o XYZ.Esto permite la exactitud de la comparación y el seguimiento de los cambios en el color en la investigación química o de materiales.

Para responder a esta pregunta, primero debe aclarar sus necesidades específicas:

¿Es para el control de calidad de color (QC)?
¿Para coordinarse con la gestión del color de la cadena de suministro?
¿Para monitorear la estabilidad del color en línea?
¿Necesita coincidencia de color por computadora o corrección de color de producción?
¿Cuál es tu presupuesto?
¿Supervisión sistemática y evaluación del rendimiento del color en productos teñidos?

Si no está totalmente claro acerca de sus requisitos en la etapa inicial, nuestros ingenieros de gestión de color están listos para comunicarse con usted. Recomendaremos soluciones adaptadas a sus necesidades. Cuando las condiciones lo permitan, podemos proporcionar demostraciones de prototipos y pruebas de prueba para asegurarnos de que el instrumento cumpla con sus requisitos de aplicación práctica.

La tecnología de Threenh con un excelente servicio después de la venta, generalmente, nuestra garantía del instrumento del espectrofotómetro es de un año (período de soporte adicional de 3 años). Dentro del período de garantía, podemos ofrecer soporte técnico y piezas a piezas de cambio, necesariamente, nuestros ingenieros pueden ir a su lugar para un mejor soporte. Nuestro instrumento tiene departamento profesional de posventa, si tiene cualquier problema técnico o pregunta con nuestras mercancías bienvenido a contactarnos.

D/8° y 45°/0° son dos tipos de geometría de iluminación con diseño de geometría óptica diferente. La geometría de iluminación D / 8 ° es más ampliamente utilizada para la comparación y medición de colores de materiales de alto brillo; La geometría de iluminación de 45°/0° se utiliza principalmente en las industrias de impresión y envasado.
