YS6002-M Medidor de niebla de color de banco

YS6002-M Medidor de niebla de color de banco

El medidor de niebla de color de transmitancia de banco YS6002-M es un medidor de niebla de color doméstico desarrollado independientemente por 3nh con derechos de propiedad intelectual independientes. El instrumento cumple con la geometría de transmisión D/0 (iluminación difusa, recepción en dirección de 0°) especificada por la estructura óptica CIE 15 (también puede lograr una estructura óptica geométrica de transmisión aproximada de 0/0 (iluminación de luz paralela/recepción de 0 grados).


Puntos destacados

  • pantalla táctil capacitiva de color puro TFT de 7 pulgadas; 20000 espacio de almacenamiento; rejilla cóncava;

  • Fuente de luz LED combinada de espectro completo 360-780

  • C/A/D65 bruma de fuente de luz (ASTM D1003/1044), transmitancia, índice de cobalto platino, índice de Gardner

  • ReflectanciayTRansmisiónmedición de muestras

  • Detector de fuente de luz independiente y sensor de temperatura

  • Dos ángulos de observación estándar de 2/10

  • Software de gestión del color

Este instrumento YS6002-M está certificado con
certify
1 Garantía de 1 Años (Periodo de soporte adicional de 3 años)

El medidor de niebla de color de transmitancia de banco YS6002-M es un medidor de niebla de color doméstico desarrollado independientemente por 3nh con derechos de propiedad intelectual independientes. El instrumento cumple con la geometría de transmisión D/0 (iluminación difusa, recepción en dirección de 0°) especificada por la estructura óptica CIE 15 (también puede lograr una estructura óptica geométrica de transmisión aproximada de 0/0 (iluminación de luz paralela/recepción de 0 grados). El instrumento' La fuente de iluminación es una fuente de luz LED compuesta de espectro completo de 360-780 nm (D65), y la colección espectral de intervalo de 10 nm se logra a través de una rejilla cóncava de precisión y un detector CMOS de 256 píxeles. La prueba precisa de varios indicadores ópticos (bruma, transmitancia, cromaticidad, diferencia de color, amarillez, blanco, índice de cobalto platino, índice de Gardner, etc.) se logra de acuerdo con los estándares de la industria. Se utiliza ampliamente en la medición del color de la farmacopea estándar nacional, el procesamiento del vidrio, el procesamiento del plástico, la película, el procesamiento de la pantalla, la industria del envasado, el análisis químico líquido y otras industrias para el análisis de la niebla y las pruebas de transmitancia. Soporta la medición de transmisión de trazas.

Características del medidor de niebla de color YS6002-M

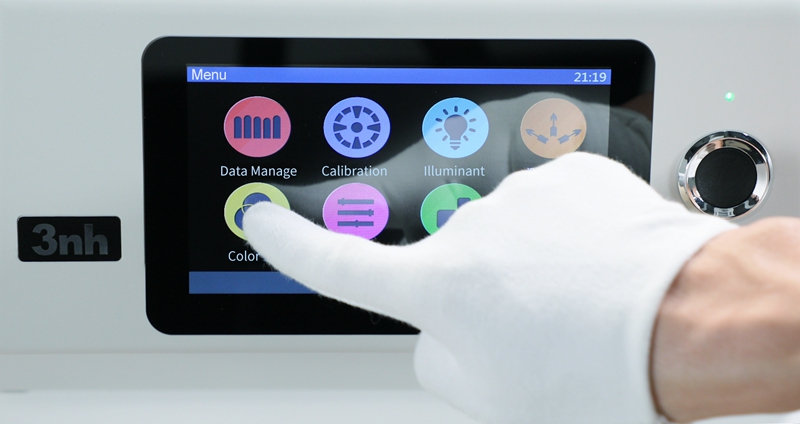

Alta configuración de hardware: pantalla táctil capacitiva de color puro TFT de 7 pulgadas; 20000 espacio de almacenamiento; rejilla cóncava;

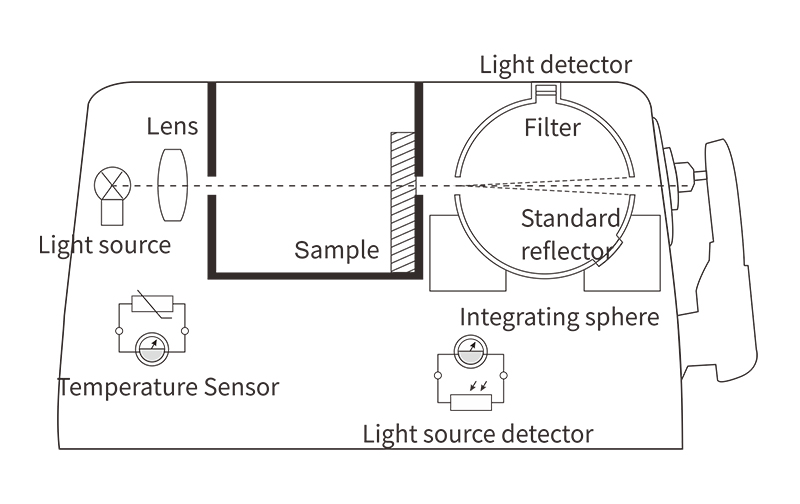

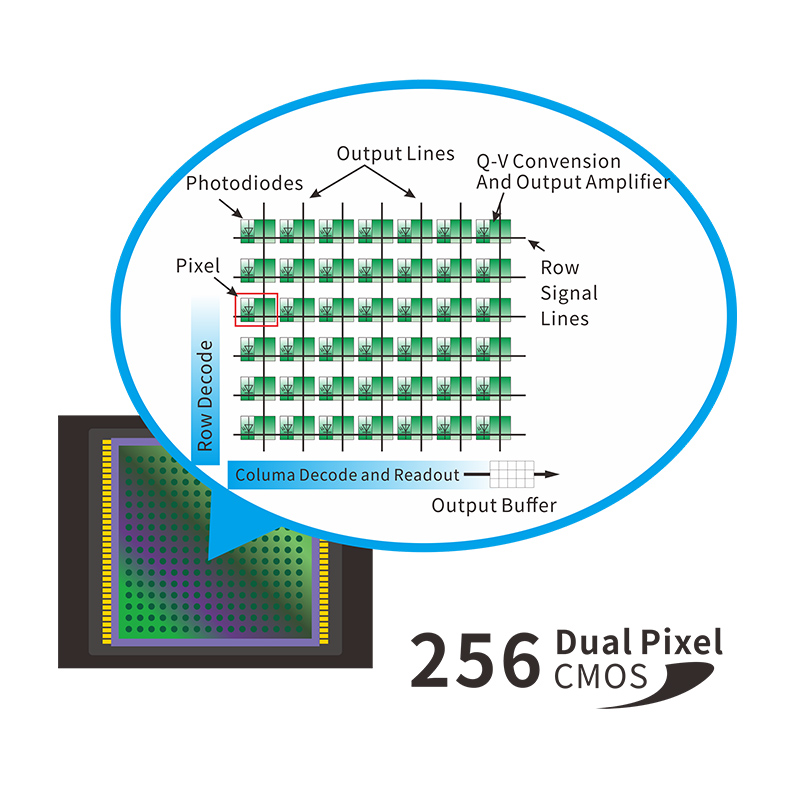

Configuración óptica superior y resolución óptica, esfera integrante de 154 mm, rejilla cóncava, detector CMOS de 256 píxeles, trayectoria óptica dual;

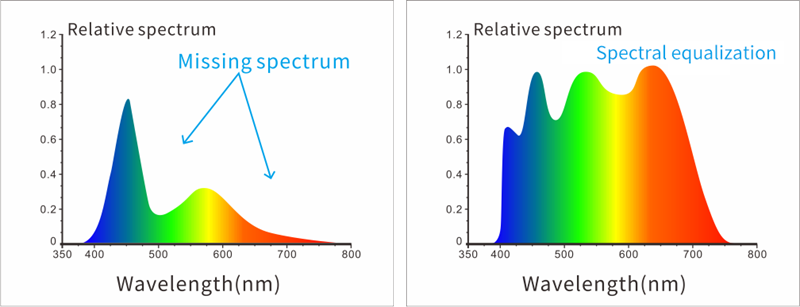

Utilizar una fuente de luz LED combinada de espectro completo 360-780 con alta vida útil y bajo consumo de energía (cerca del espectro de la fuente de luz D65);








Capacidades de medición de muestras de reflectancia y transmisión
Realizar fácilmente la prueba precisa de bruma de fuente de luz C / A / D65 (ASTM D1003 / 1044), transmitancia, índice de cobalto platino, índice de Gardner;

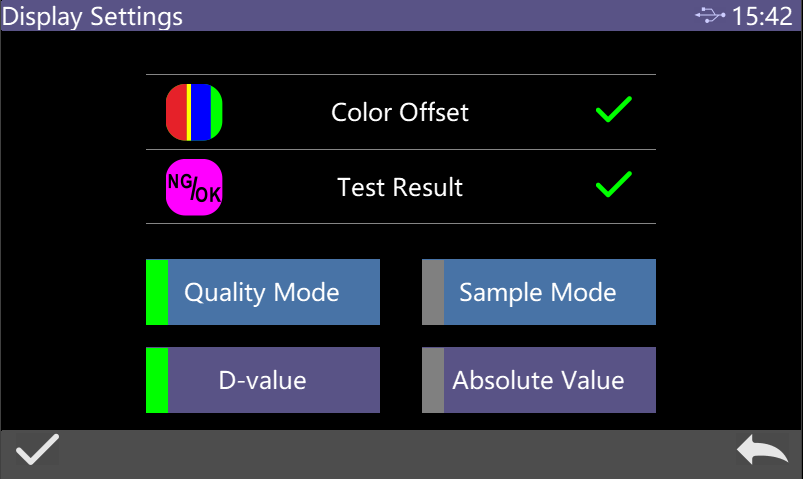

Múltiples modos de medición: modo de control de calidad, modo de muestra, para satisfacer las necesidades de más clientes;


ys6002_measurement modes.png



Detector de fuente de luz independiente y sensor de temperatura, siempre monitorear la fuente de luz y los cambios ambientales para garantizar datos de prueba fiables;

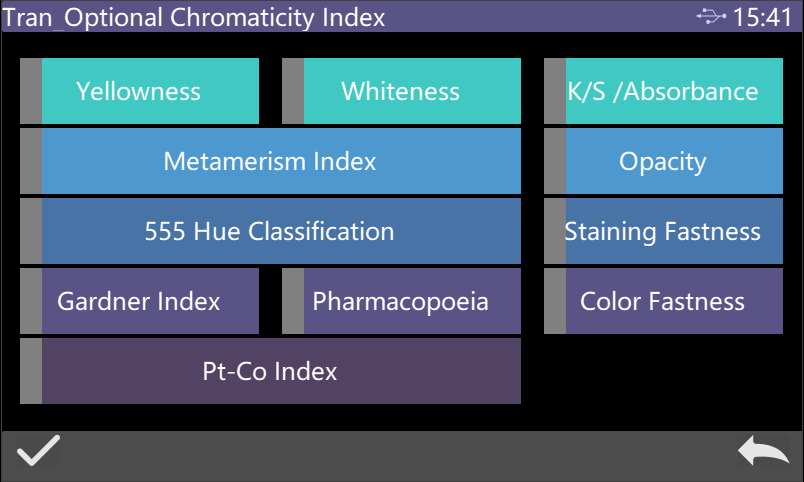

Dos ángulos de observación estándar de 2/10, múltiples modos de fuente de luz, múltiples sistemas de color, cumpliendo con múltiples indicadores de cromaticidad estándar y cumpliendo con varios requisitos del cliente para las pruebas de cromaticidad;













Buena interacción hombre-máquina y precisión y estabilidad de prueba;

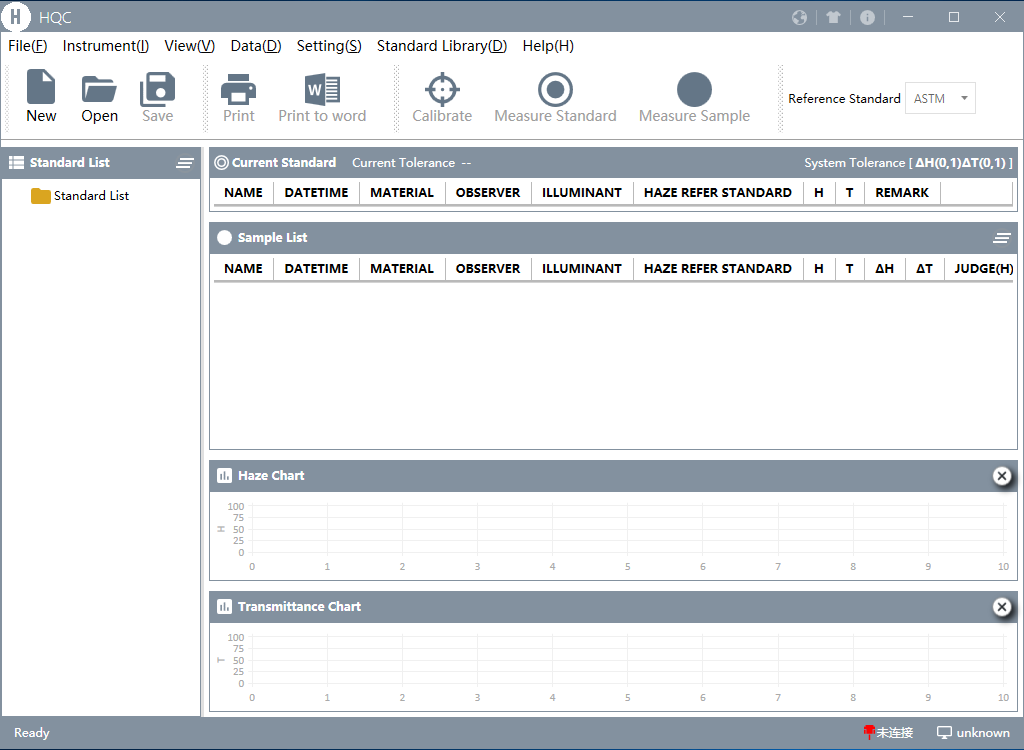

El software de PC tiene potentes extensiones de funciones









Technical Parameters of YS6002-M Benchtop Transmittance Color Haze Meter


Model YS6002-M
Optical Geometry Transmittance:d/0 (diffuse illumination, 0°direction reception);
similar to CIE15 standard 0/0(diffuse illumination, 0°direction reception);
Confirms to the standard of ASTM D1003/1044, CIE No.15, GB/T 3978, GB2893, GB/T 18833, ASTM E308, DIN5033 Teil7
Application National standard pharmacopoeia color measurement, glass processing, plastic processing, film, display processing, packaging industry, liquid chemical analysis and other industries are widely used in haze analysis and transmittance testing, supporting trace transmission measurement
Intergrating Sphere Size Φ154mm
Light Source 360~780nm combined LED light source
Spectroscopic method Concave-Grating
Detector 256 Image Element Double Array CMOS Image Sensor
Wavelength Range 360~780nm
Wavelength Pitch 10nm
Half Bandwidth 10nm
Reflectance Range 0~200%
Measurement Aperture Transmittance: Φ25.4mm/Φ4mm
Color Spaces CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99
Color Difference Formulas ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter)
Other Colorimetric Data Haze (ASTM D1003/1044), Transmittance T,
WI (ASTM E313, CIE/ISO, AATCC, Hunter),
YI (ASTM D1925, ASTM 313),
TI (ASTM E313, CIE/ISO),
Metamerism index Mt,
Staning fastness, Color fastness, Absorbance,
APHA/Hazen/Pt-Co (Platinum Cobalt Index), Gardner Index,
Saybolt (Sybert Index), ASTM D1500 color scale, Chinese Pharmacopoeia color
Observer Angle 2°/10°
Illuminant D65,A,C,D50,D55,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,DLF,TL83,TL84,TPL5,U30
Display Data Spectral graph/data, sample chromaticity value, color difference value/graph, chromaticity graph, color simulation, pass/fail result, color offset
Measurement Time About 1.5s
Repeatability Spectral transmittance: test transmission reference white standard deviation within 0.05% (400~700nm: within 0.04%):
Chromaticity value: Φ25.4mm, ΔE*ab within 0.03 (After the instrument is warmed up and calibrated, the average value of 30 times of transmission reference white is measured at an interval of 5s)
Inter-instrument Agreement Φ25.4mm, within ΔE*ab 0.2 (the average value measured by the original 5 standard transmission color plates)
Size 370X300X200mm(L*W*H)
Weight About 9.6kg
Power DC 24V,3A Power Adapter
Illuminant Life Span 5 years, more than 3,000,000 times measurement
Screen 7-inch TFT Capacity Touch Screen Display
Interface USB,Printing Port
Storage Standard:5000; Sample:20000
Language Simplified Chinese, Traditional Chinese, English
Working Temperature 0~40℃(32~104°F)
Storage Temperature -20~50℃(-4~122°F)
Standard Accessory Power adapter, manual, quality management software (download from official website), data cable, reflective whiteboard, reflective blackboard, transmission blackboard, 25.4mm aperture, transmission test fixture assembly, micro-hole (4mm) transmission test fixture assembly
Optional Accessory Miniature- printer
Note The specifications are subject to change without notice.

Our Valued Clients

Preguntas frecuentes sobre Medidores de niebla

a. Haga clic derecho en "! Dispositivo USB" o "! SCI USB2Serial (COM6)", "Actualizar controlador" -> "Instalar desde una lista o ubicación específica (Avanzado)" -> "Siguiente" -> "Incluir esta ubicación en la búsqueda" -> "Navegar", especifique la ruta del archivo del controlador USB "CQCS3USB_Driver", haga clic en "Siguiente". Se instalará con éxito.

b.La información detallada de instalación se refiere a "2.2 Instalación del controlador USB" en el Manual del usuario del sistema de gestión de la calidad del color.doc.

Los niveles de brillo de la pintura en polvo se clasifican comúnmente como:

Plano/Mate: 0–10 GU

Satén: 10–40 GU

Semibrillo: 40-70 GU

Brillo: 70-85 GU

Brillo alto: 85+ GU
Estos rangos pueden variar según el fabricante y el ángulo de aplicación.


Para responder a esta pregunta, primero debe aclarar sus necesidades específicas:

  • ¿Es para el control de calidad de color (QC)?

  • ¿Para coordinarse con la gestión del color de la cadena de suministro?

  • ¿Para monitorear la estabilidad del color en línea?

  • ¿Necesita coincidencia de color por computadora o corrección de color de producción?

  • ¿Cuál es tu presupuesto?

  • ¿Supervisión sistemática y evaluación del rendimiento del color en productos teñidos?

Si no está totalmente claro acerca de sus requisitos en la etapa inicial, nuestros ingenieros de gestión de color están listos para comunicarse con usted. Recomendaremos soluciones adaptadas a sus necesidades. Cuando las condiciones lo permitan, podemos proporcionar demostraciones de prototipos y pruebas de prueba para asegurarnos de que el instrumento cumpla con sus requisitos de aplicación práctica.

La concentración de compuestos coloreados en una solución se determina mediante el uso de una prueba colorimétrica. Se puede utilizar para medir la calidad del producto. La prueba colorimétrica determina la presencia de contaminación o observa reacciones químicas midiendo el grado en que una solución absorbe la luz a una longitud de onda dada.


Nuestra máquina está empaquetada por la caja de madera de exportación estándar, no se dañará. Hemos entregado muchas máquinas de prueba en el extranjero por mar o por aire sin daños.

La norma de medición de brillo más común es ASTM D523, que cubre los procedimientos de uso de un medidor de brillo en ángulos de 20°, 60° y 85°. La otra norma internacional que se utiliza ampliamente en aplicaciones industriales y de laboratorio es la ISO 2813.
