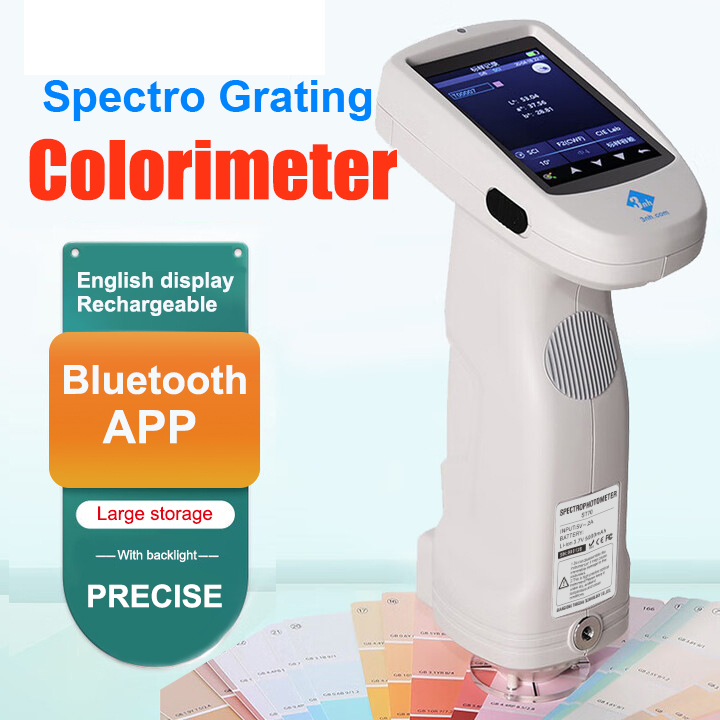

Espectrofotómetro de rejilla TS7700

Espectrofotómetro patentado de rejilla portátil

Hacer la diferencia de color clara, un espectrofotómetro de alta precisión, para la medición objetiva y descripción del color de la superficie, en cualquier condición de luz. El TS7700 cuenta con una rejilla de precisión de 1000 líneas para la división de luz y un detector de matriz de fotocélulas de silicio con un área fotosensible grande. Esta configuración garantiza mediciones de alta velocidad, precisas, estables y consistentes.

Puntos destacados

Reliable, rejilla de precisión de 1000 líneas
Resolución óptica en el rango visible es inferior a 10nm
Excelente repetibilidad (ΔEab ≤ 0,03) y error entre instrumentos (ΔEab ≤ 0,15)
Opciones de apertura doble (φ8mm y φ4mm, con tipos planos y de punta)
Estructura de medición D/8 (SCI/SCE), conforme a múltiples normas internacionales
Ampliamente utilizado en electrónica de plástico, recubrimientos de pintura, impresión y teñido textil, impresión, industria automotriz, médica, cosmética y alimentaria

Espectrofotómetro de rejilla TS7700 Instructions Operating Manual Espectrofotómetro de rejilla TS7700 PDF

Este instrumento TS7700 está certificado con

1 Garantía de 1 Años (Periodo de soporte adicional de 3 años)

Comience una nueva era de medición de color inteligente, la serie Ts7x son precisiónrejillainstrumentos con muchas aplicaciones que la empresa 3nh ha pasado 3 años en diseñar y es desarrollada por derechos de propiedad intelectual independientes de 3nh. El instrumento adopta una rejilla de precisión de 1000 líneas como elemento espectroscópico, la matriz de fotocélulas de silicio con un área fotosensible grande como detector, el espectro completo conducido con una alta vida útil como fuente de luz, y la resolución óptica es inferior a 10nm en el rango de luz visible.

TS7700_handled_spectro_colorimeter

Bajo la condición de iluminación óptica geométrica d/8 recomendada por CIE, el espectrofotómetro de rejilla TS7700 puede medir con precisión los datos de reflectancia SCI y SCE de muestras / muestras fluorescentes, y también puede medir y expresar con precisión varias fórmulas de diferencia de color e índices de color en varios espacios de color. Con el espectrofotómetro TS7700, puede realizar fácilmente la transmisión precisa del color y también puede usarse como equipo de detección del sistema de coincidencia precisa del color.

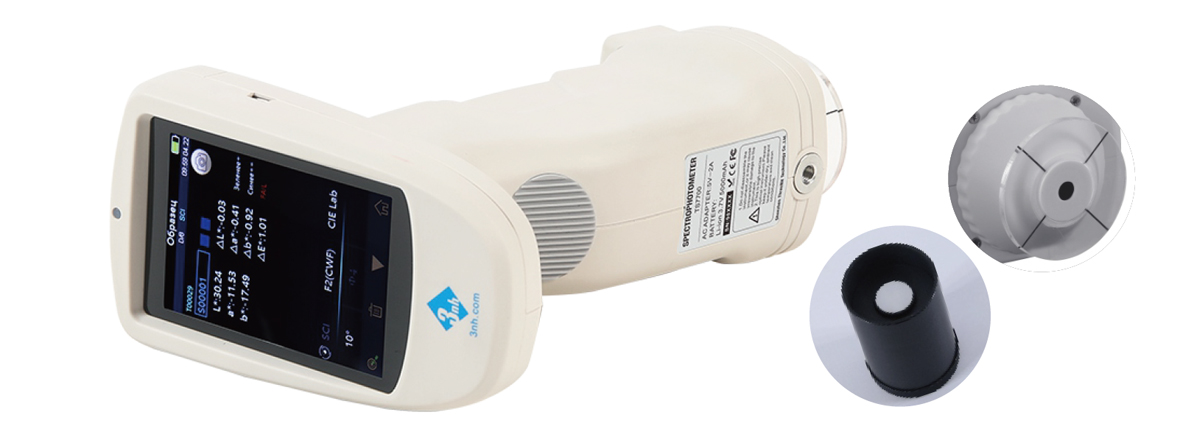

TS7700_products_show

Aplicaciones principales para TS7700

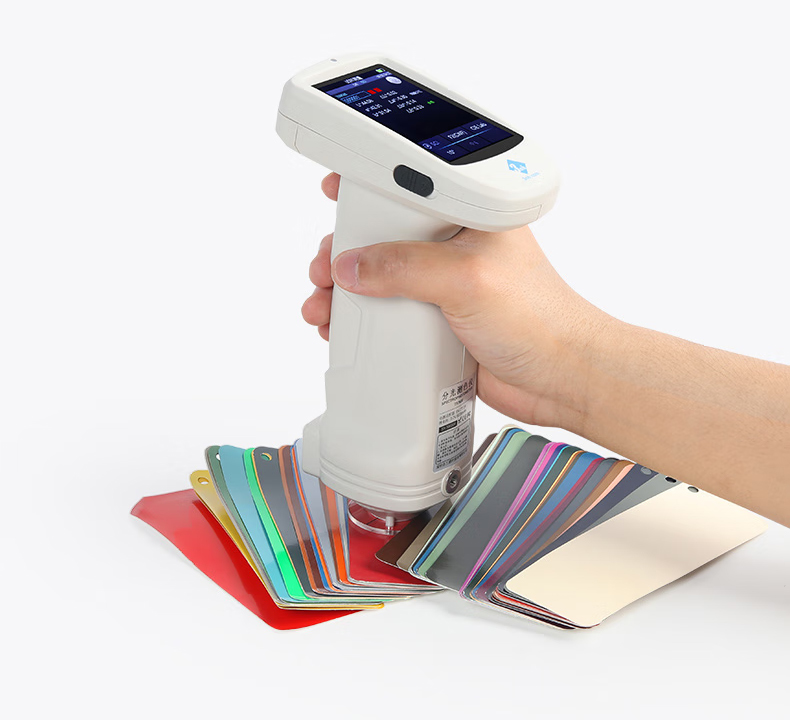

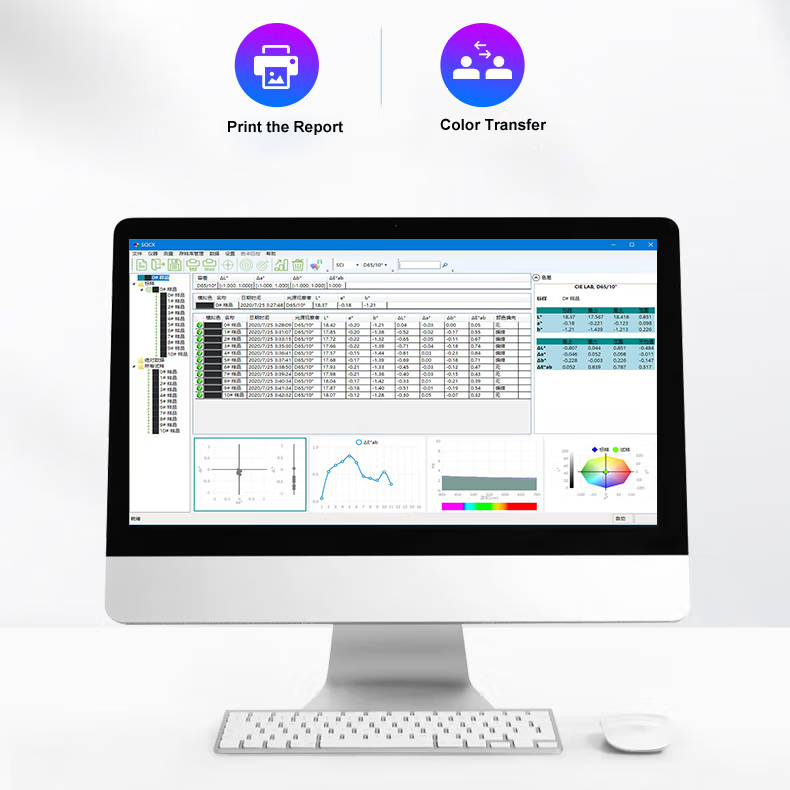

El espectrofotómetro TS7700 también se utiliza ampliamente en el control de calidad del color de varios productos. TS7700 está equipado con software de gestión de color de gama alta, que está conectado al ordenador para realizar una mayor expansión de funciones. El instrumento tiene un rendimiento estable, una medición precisa del color y una función poderosa. Se utiliza ampliamente en electrónica de plástico, pintura y recubrimiento, impresión y teñido textil, papel de impresión, automóvil, tratamiento médico, cosméticos y industrias alimentarias, así como instituciones de investigación científica y laboratorios, etc.

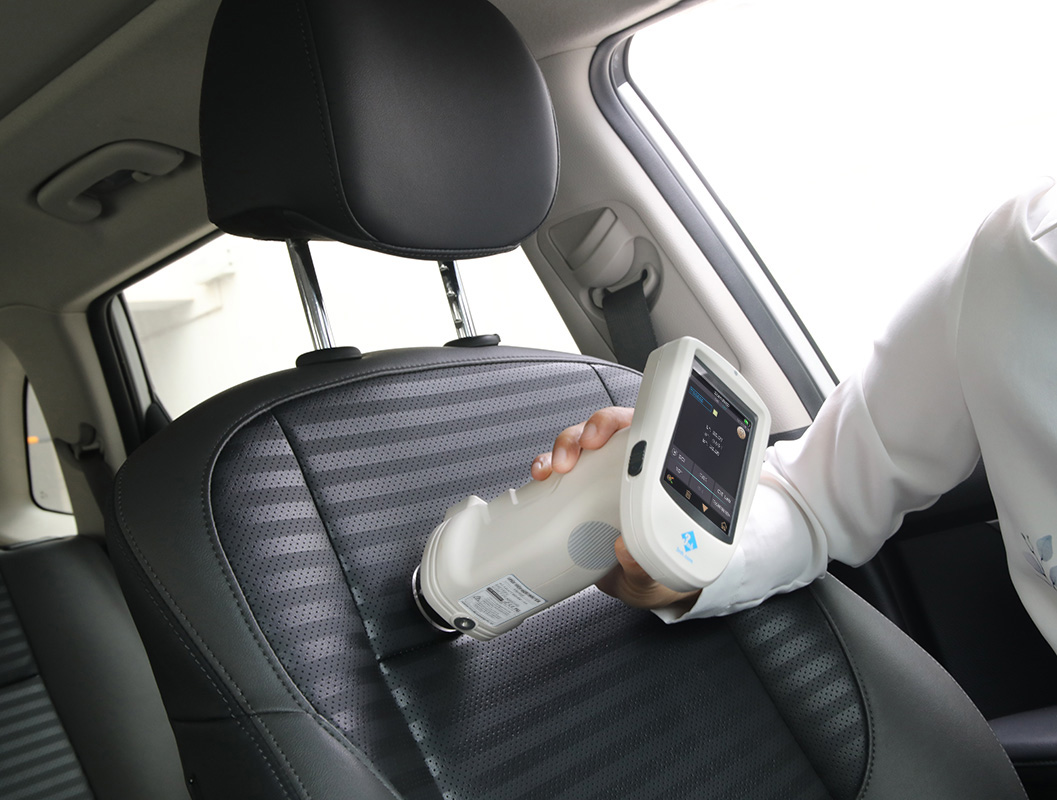

ts7700 application in plastic electronics, paint and coating, textile printing and dyeing, printing paper, automobile

Características:

D / 8 estructura óptica geométrica, conforme a CIE No.15, GB / T 3978, GB 2893, GB / T 18833, iso7724 / 1, ASTM e1164, din5033 teil7;
Adoptar fuente de luz led combinada con alta vida útil y bajo consumo de energía, incluyendo UV / excluyendo UV;

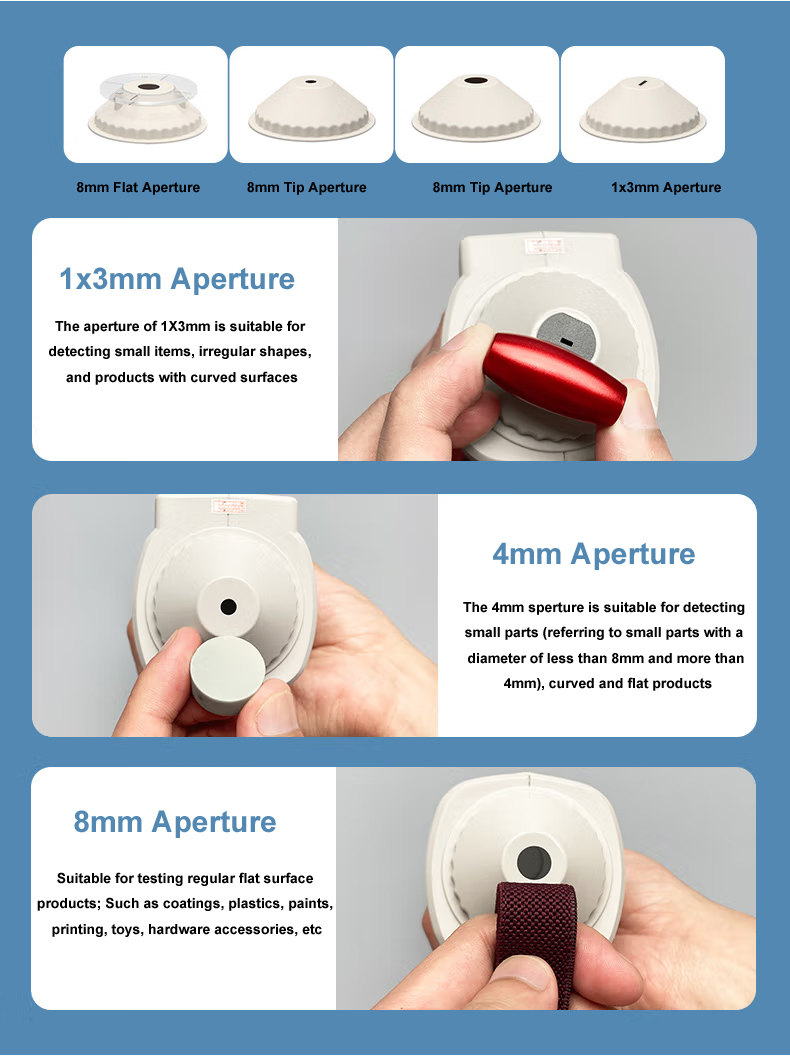

Interruptor de la abertura de 8 mm y 4 mm (la abertura de medición plana / punta se puede cambiar fácilmente, lo que es adecuado para la muestra más probada)
Medición SCI
El SCI incluye el método de reflexión especular y generalmente es utilizado por fabricantes que estudian las propiedades inherentes de los propios colores sin preocuparse por el brillo de las superficies de la muestra a las que se adhieren los colores, tales como fábricas de pintura y recubrimiento, etc.
Medición SCE
SCE se refiere a un método que excluye la reflexión especular. Es generalmente aplicable a muestras que son observadas directamente por seres humanos y requieren que los resultados de medición estén muy cerca de la observación visual, tales como carcasas de electrodomésticos, etc.

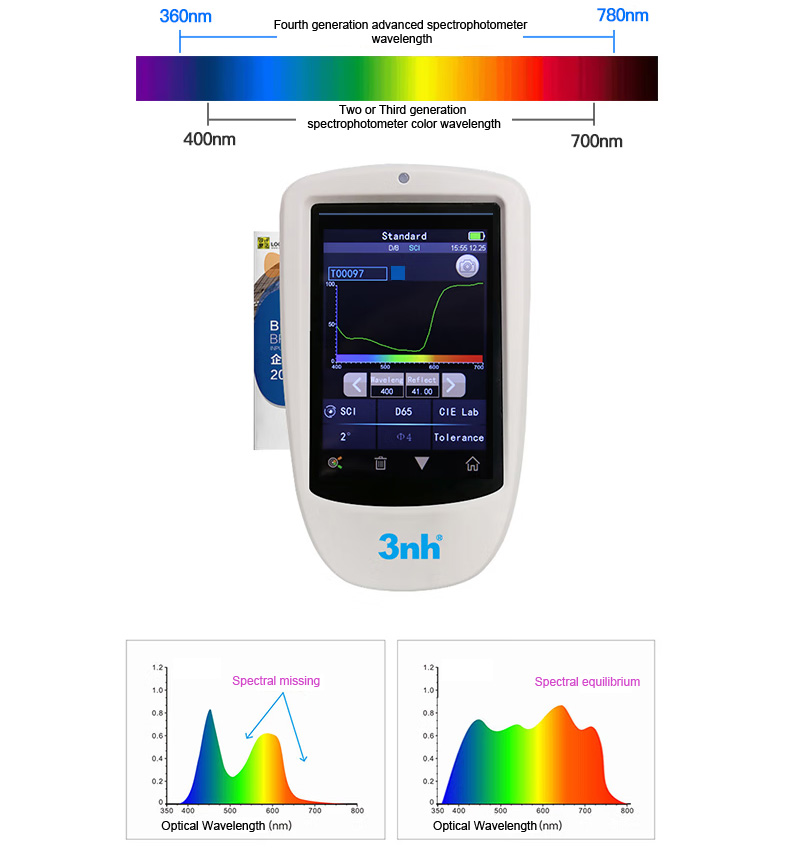

Sistema de trayectoria óptica dual, la resolución óptica en el rango visible es inferior a 10nm, que puede medir el espectro SCI y SCE de la muestra al mismo tiempo;
Espectro preciso y datos de laboratorio, utilizados para la coincidencia del color y la transmisión precisa del color;

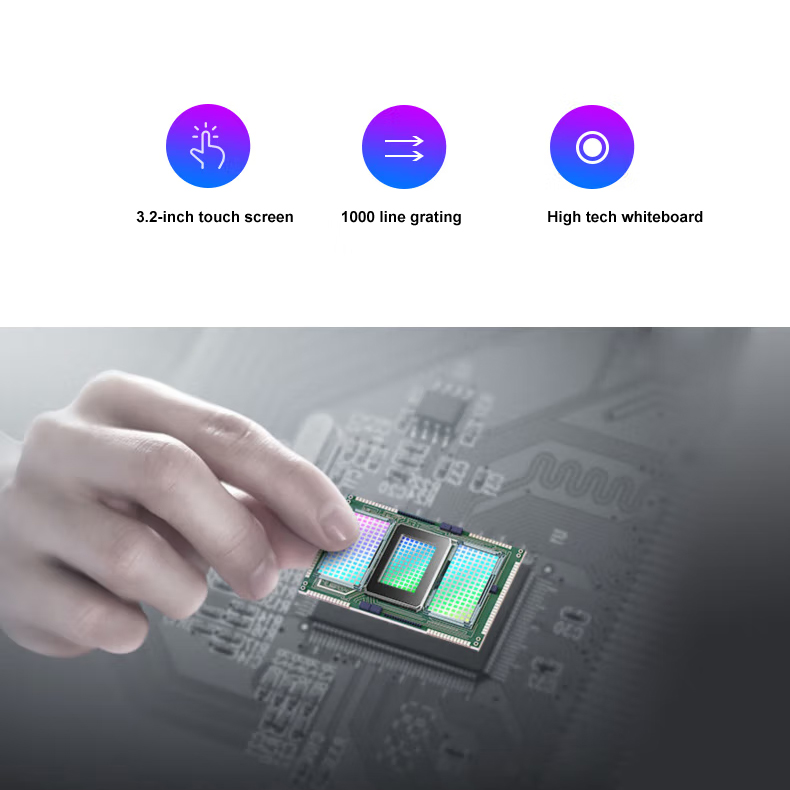

Alta configuración de hardware: pantalla de color real TFT de 3,5 pulgadas, pantalla táctil capacitiva, rejilla de 1000 líneas, detector de matriz de fotocélulas de silicio con área fotosensible grande, etc.;

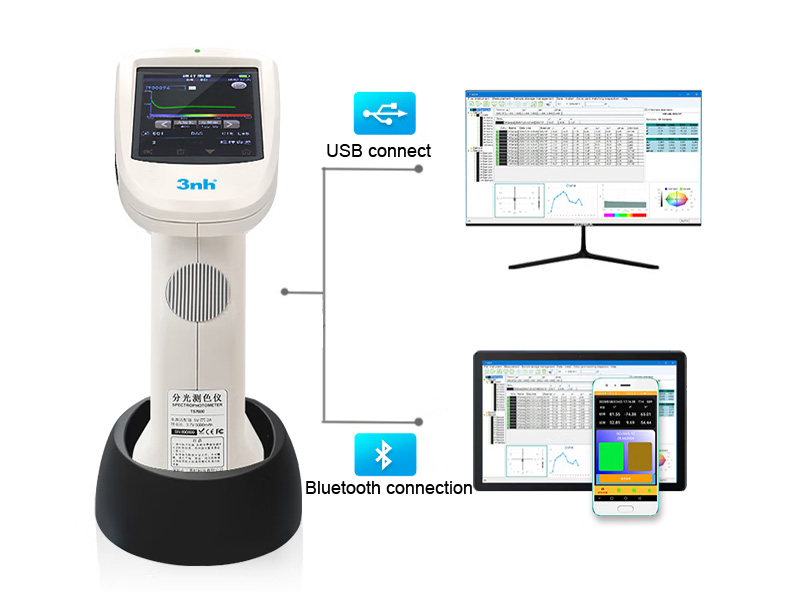

Modo de comunicación dual USB / Bluetooth, adaptabilidad más amplia;
Tabla de calibración blanca estándar resistente a la suciedad y estable;
Espacio de almacenamiento de gran capacidad, que puede almacenar más de 30000 piezas de datos de prueba

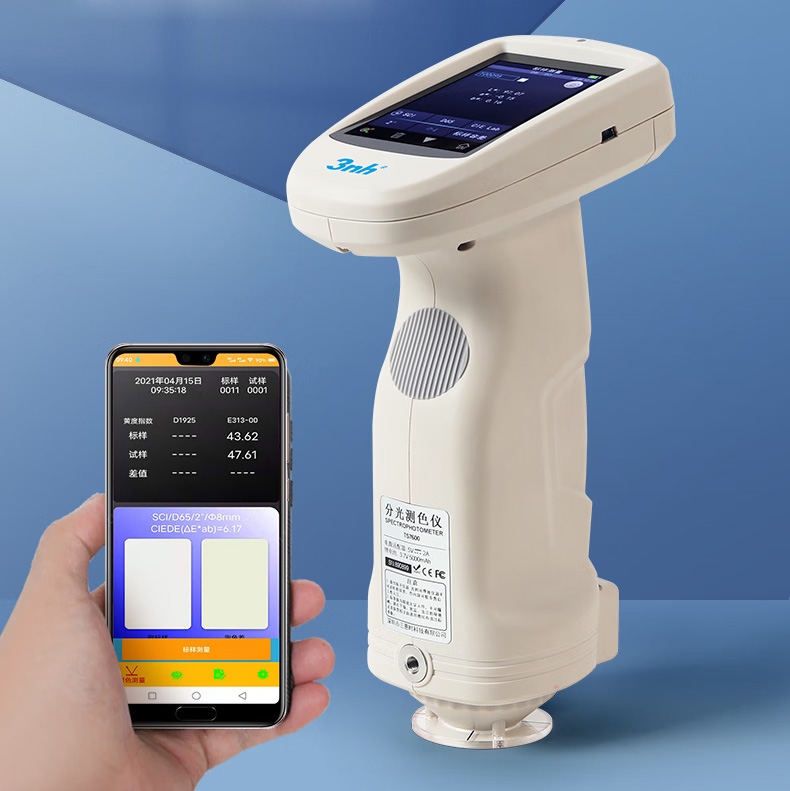

2/10 observador estándar' ángulo, múltiples modos de fuente de luz, múltiples sistemas de color de superficie, cumplen con varios estándares de indicadores de cromaticidad y las necesidades de varios clientes para la medición del color;
Posición de localización de la cámara y posición de medición cruzada del estabilizador;
El software de PC tiene una poderosa expansión de funciones;

TS700 Instrument structure image

TS7700 Specification

Model	TS7700
Optical Geometry	Reflect: di:8°, de:8°(diffused illumination, 8-degree viewing angle)
	SCI (specular component included)/SCE (specular component excluded) ; Include UV / excluded UV light source
	Conforms to CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
Characteristic	double apertures for accurate color analysis and transmission in laboratory
Characteristic	It is used for precise color measurement and quality control in plastic electronics, paint and ink, textile and garment printing and dyeing, printing, ceramics and other industries, and for fluorescent sample measurement.
Integrating Sphere Size	Φ40mm
Light Source	Combined full spectrum LED light source, UV light source
Spectrophotometric Mode	Flat Grating
Sensor	Silicon photodiode array (double row 40 groups)
Wavelength Range	400~700nm
Wavelength Interval	10nm
Semiband Width	10nm
Measured Reflectance Range	0-200%
Measuring Aperture	MAV:Φ8mm/Φ10mm；SAV:Φ4mm/Φ5mm
Specular Component	SCI&SCE
Color Space	CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2)
Color Difference Formula	ΔEab,ΔEuv,ΔE94 ,ΔEcmc(2:1),ΔEcmc(1:1) ,ΔE00, DINΔE99, ΔE(Hunter)
Other Colorimetric Index	Spectrum Reflectance Rate, WI(ASTM E313-00,ASTM E313-73,CIE/ISO,AATCC,Hunter,TaubeBergerStensby), YI(ASTM D1925,ASTM E313-00,ASTM E313-73) Metamerism Index Mt， Staining Fastness, Color Fastness, Strength (dye strength, tinting strength), Opacity 8-degree Gloss, 555 Index，Blackness（My,dM）, Color Density CMYK(A,T,E,M), Tint(ASTM E313-00)，Munsell（Some functions are realized through the computer）
Observer Angle	2°/10°
Illuminant	D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F5，F6,F7(DLF),F8,F9，F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF, ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5, Light source can be customized(a total of 41 kinds of light sources, some of which are realized through the host computer/APP)
Displayed Data	Spectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset
Measuring Time	About 1.5s (Measure SCI & SCE about 3.2s)
Repeatability	Spectral reflectance: MAV/SCI, Standard deviation within 0.08% (400 nm to 700 nm: within 0.18%)
Repeatability	Chromaticity value: MAV/SCI, within ΔE*ab 0.02 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
Inter-instrument Error	MAV/SCI, Within ΔE*ab 0.15 (Average for 12 BCRA Series II color tiles)
Measurement Mode	Single Measurement, Average Measurement(2-99times)
Locating Method	Camera Locating,stabilizer cross position
Dimension	LWH=129X76X217mm
Weight	Approx 600g
Battery	3.7V,5000mAh Li-ion battery, 6000 measurements within 8 hours
Illuminant Life Span	5 years, more than 3 million times measurements
Displayed Data	3.5-inch TFT color LCD, Capacitive Touch Screen
Data Port	USB, Bluetooth 5.0
Data Storage	Standard 1000 Pcs, Sample 30000 Pcs
Language	Simplified Chinese, English, traditional Chinese,Russian
Operating Environment	0~40℃, 0~85%RH (no condensing), Altitude < 2000m
Storage Environment	-20~50℃, 0~85%RH (no condensing)

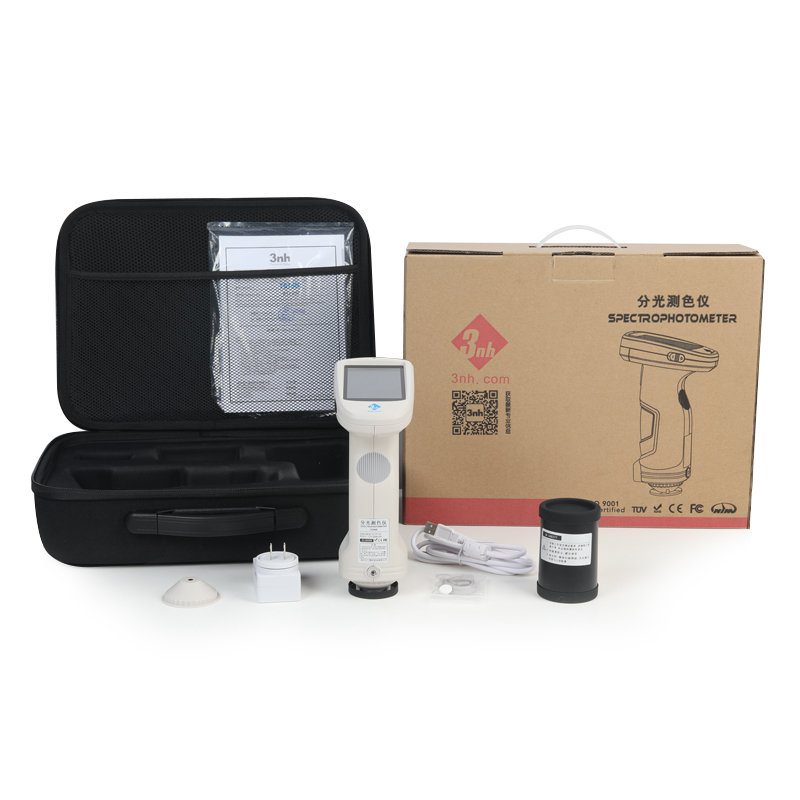

Standard Accessory	Power Adapter, User Guide, PC Software(Download from office website), USB cable, White and Black Calibration Cavity, Protective Cover, Wrist strap, 8mm flat aperture, 8mm tip aperture, 4mm flat aperture, 4mm tip aperture
Optional Accessory	Micro Printer, Powder Test Box
Notes	The specifications are subject to change without notice.
