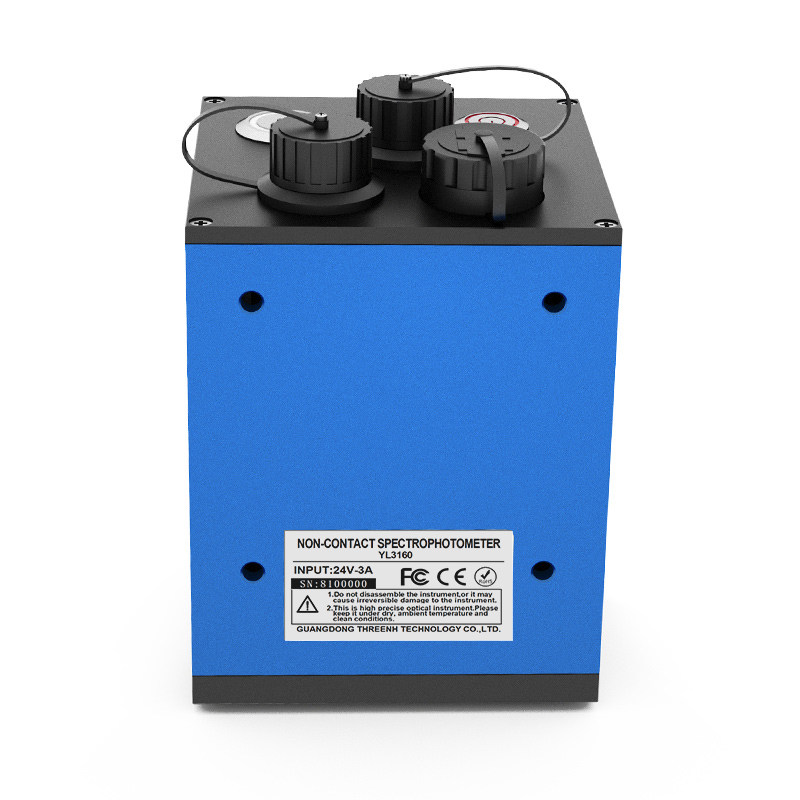

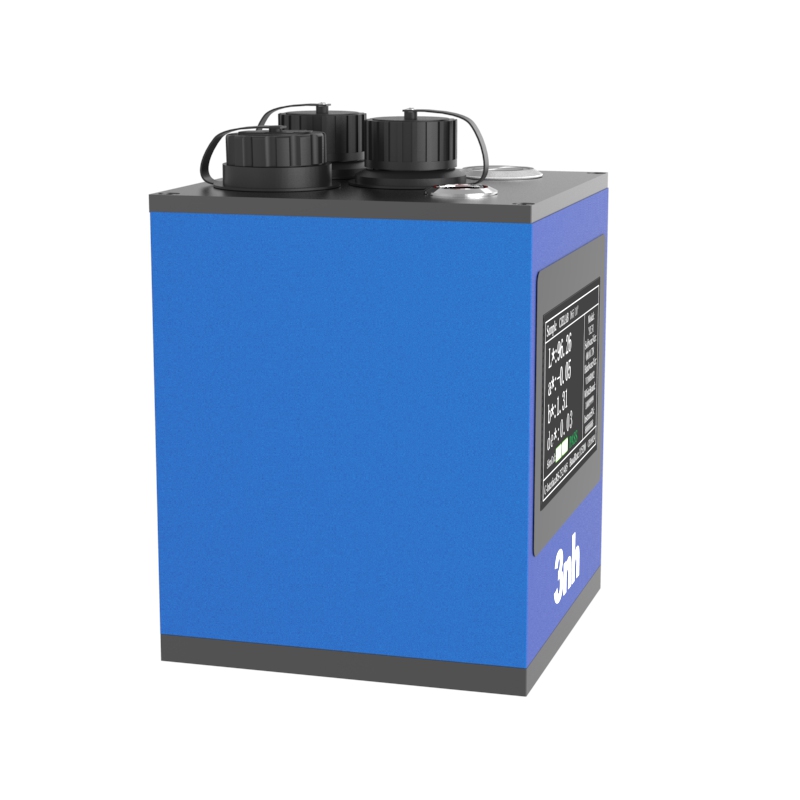

Espectrofotómetro sin contacto YL3160-3NH

Inicio>Instrumentos principales>Spectrophotometer

Espectrofotómetro sin contacto YL3160

Medida de color en línea de línea de montaje industrial

El sensor de color en línea YL3160 es un dispositivo de detección eficiente. Adopta una estructura óptica 45/0 y tecnología de análisis espectral de alta precisión, lo que permite una medición rápida y no destructiva del espectro de reflexión y los datos de cromaticidad en la superficie de los objetos.

Puntos destacados

Sensor de imagen CMOS de doble matriz
Índice de medición rico, múltiples fuentes de luz de observación
Distinguir la apertura de medición automática
La función automática de compensación de temperatura y humedad, hace que los datos de medición sean más precisos
La cámara localizada, claramente confirmar el área medida
Adoptar la combinación de fuente de luz led de espectro completo y fuente de luz UV
Software de gestión del color

Espectrofotómetro sin contacto YL3160 Instructions Operating Manual Espectrofotómetro sin contacto YL3160 PDF

Este instrumento YL3160 está certificado con

1 Garantía de 1 Años (Periodo de soporte adicional de 3 años)

El YL3160 es un espectrofotómetro sin contacto de grado industrial con una estructura óptica de 45/0, diseñado para la medición de color en línea sin contacto físico. Elimina la contaminación y el daño a las muestras, lo que lo hace ideal para la integración en líneas de producción industriales y brazos robóticos. Combinando la tecnología de medición en línea sin contacto con un sistema de control de circuito cerrado inteligente, ofrece monitoreo de color de alta precisión, retroalimentación de datos en tiempo real y procesos de producción optimizados. Este instrumento cumple con las estrictas exigencias de la fabricación moderna para un control de calidad eficiente, no destructivo y automatizado. Introducción del producto.

Producto YL3160 Espectrofotómetro sin contacto Características

Método de medición único

Medición sin contacto: no es necesario contactar directamente con la muestra. Esto no solo evita daños a la muestra sino que también evita que el instrumento se contamina por la muestra. Es especialmente adecuado para muestras que son corrosivas, líquidas, polvosas, etc., que pueden dañar el instrumento, así como muestras suaves, fácilmente deformables o de superficie irregular.

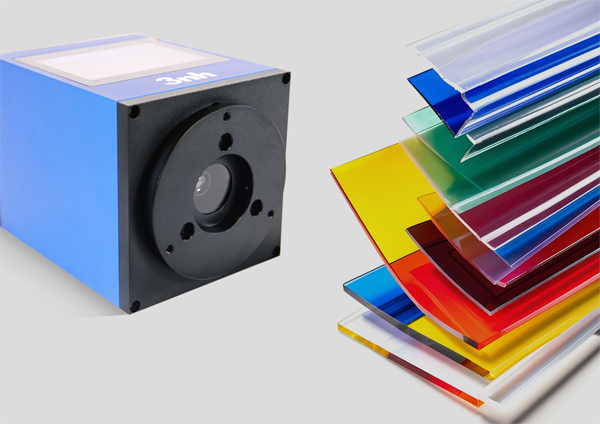

Aplicable a varias muestras: Puede medir con precisión el color de las muestras en diferentes formas como líquidos, pastas y polvos, satisfaciendo las necesidades de múltiples industrias, incluyendo cosméticos, frutas y verduras, higiene alimentaria, electrónica plástica, pintura y tinta, impresión, cerámica, etc.

Evite la contaminación cruzada: Al medir múltiples muestras, no se producirá contaminación cruzada entre muestras debido al contacto, lo que garantiza la exactitud y fiabilidad de los resultados de medición. Esto es particularmente adecuado para industrias con altos requisitos de higiene, como alimentos, medicina y cosméticos.

Diversas opciones de conectividad

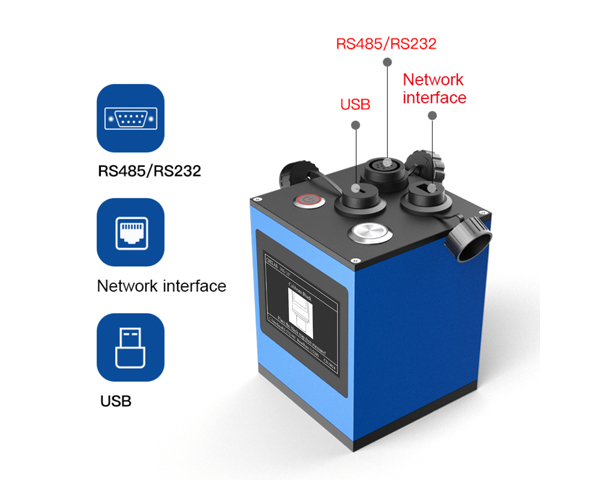

Conveniente transmisión de datos: Equipado con varias interfaces digitales como USB, RS485, RS232 y Ethernet, se puede conectar fácilmente a dispositivos externos como computadoras, impresoras y PLC para lograr una rápida transmisión y compartir datos. Esto facilita el procesamiento, análisis y almacenamiento de datos, y también facilita la integración en sistemas de producción automatizados.

Función de disparo externo: Soporta el disparo externo y puede funcionar de forma sincrónica con otros dispositivos. Por ejemplo, puede cooperar con sensores o controladores en la línea de producción para lograr mediciones automáticas y recopilación de datos, mejorando el grado de automatización y precisión de la medición.

Salida de señal analógica: puede emitir señales analógicas y conectarse a otros dispositivos analógicos o sistemas de control para lograr el monitoreo y ajuste en tiempo real de los parámetros de color, lo que es aplicable a algunos procesos tecnológicos que requieren un control preciso del color.

Amplia adaptabilidad ambiental

Medición flexible: no hay límite para el espesor de la muestra. Sólo el uso de la sonda de prueba lo hace más flexible y conveniente cuando se miden muestras de diferentes tamaños y formas. No hay necesidad de preocuparse por el impacto del tamaño y el grosor de la muestra en los resultados de medición, y puede adaptarse a varios requisitos de medición de muestras complejos.

Alto nivel de protección: con un nivel de protección IP66, es impermeable y a prueba de polvo, y puede soportar entornos industriales complejos.

Rendimiento de medición excepcional

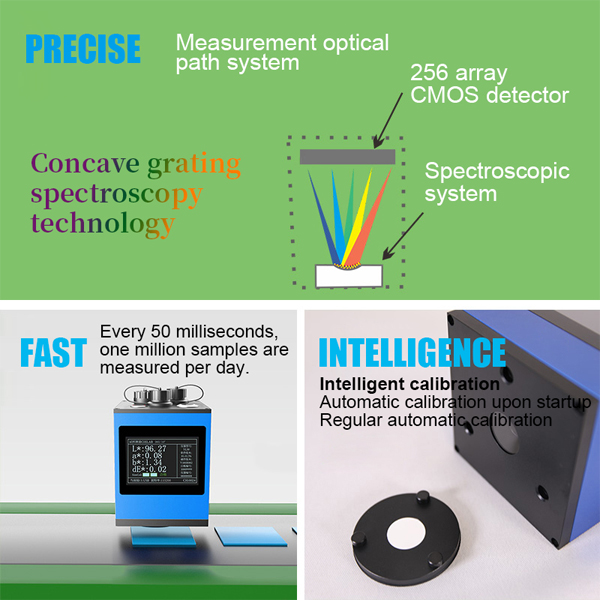

Medida de alta precisión: La adopción de tecnologías ópticas avanzadas como la tecnología de espectroscopia de rejilla cóncava, sensores de imagen CMOS de doble matriz de 256 píxeles y fuentes de luz LED de espectro completo asegura una alta resolución óptica y una adquisición espectral precisa, logrando así una medición estable y de alta precisión, midiendo con precisión la reflectancia de los objetos y varios indicadores de cromaticidad.

Medida rápida: La velocidad de medición es rápida. Un ciclo de medición completo solo toma 50 milisegundos como máximo (100 milisegundos normalmente), y puede medir más de 1 millón de muestras por día, cumpliendo con los requisitos de detección rápida en líneas de producción automatizadas y mejorando la eficiencia de la producción.

YL3160 Ampliamente Aplicaciones

El espectrofotómetro sin contacto YL3160, con sus ventajas técnicas de alta precisión, medición no destructiva y compatibilidad industrial, se aplica ampliamente en múltiples industrias, incluyendo recubrimientos y materiales industriales, impresión textil y teñido, fabricación de interiores de automóviles, cosméticos, industria alimentaria, conservación de reliquias culturales y materiales especiales, así como productos electrónicos y plásticos. Demuestra un rendimiento excepcional en la protección de la integridad de la muestra mientras logra escenarios de detección automatizados.

Medición de fármacos

Medición de alimentos

Reactivo corrosivo

Pintura

Cosméticos

Condimento

Cumplimiento y Certificaciones

Normas internacionales

CIE No.15, ISO 7724-1, ASTM E 1164, DIN 5033 Parte 7.

Estándares de China

GB / T 3978, GB 2893, GB / T 18833, GB 2893, GB / T 18833.

Certificación de medición

La medición de primera clase es cualificada.

YL3160 Non-Contact Spectrophotometer Technical Parameters

Optical Geometry	YL3160
Features	45/0(45 circular uniform illumination 0 reception); Meet the standards of CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO 7724-1, ASTM E 1164, DIN 5033 TEIL 7, GB 2893, GB/T 18833
Features	The non-contact test between the test probe and the sample to be tested realizes the non-contact precise color measurement of liquid, paste, powder and fragile surface. It is mainly used in accurate color measurement and quality control of automatic production line; The measurement time can be as fast as 0.05 seconds. It can communicate with other systems through 485 or USB, and is equipped with upper computer software.
Light Source	Full spectrum LED light source
Spectrophotometric Mode	Concave grating
Sensor	256-pixel dual-array CMOS image sensor
Wavelength Range	400~700nm, 10nm output
Display Accuracy	0.01
Reflectivity Resolution	0.01%
Reflectance Range	0~200%
Measuring Aperture	Φ8mm
Non-contact Distance	7.5mm(±0.15mm)
Sample Height	No thickness limit (probe-only measurement)
Measurement and Observation Mode	Visual
Measurement Interval	1S
Measurement Mode	Instrument trigger or online control trigger
Color Space	CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99
Color Difference Formula	ΔEab,ΔE94,ΔEcmc(2:1),ΔEcmc(1:1),ΔE*00，ΔE（Hunter）,DINΔE99
Other Chromaticity Index	Spectral reflectance, WI(ASTM E313, CIE/ISO, AATCC, Hunter, ISO 2470/R457, Taube, Berger, Stensby),Tint(ASTM E313-00), YI(ASTM D1925，ASTM 313), metamerism index MI, Color fastness, color fastness, strength, coverage, blackness (My,dM), color density CMYK (partly realized by PC software)
Observer Angle	2°/10°
Illuminant	A,B,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7,F8, F9,F10,F11,F12,CWF,U30,U35,DLF,NBF,TL83,TL84, ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5, LED-BH1,LED-RGB1,LED-V1, LED-V2
Displayed Data	Data, sample chromaticity value, color difference value/graph, color simulation, qualified/unqualified results, display tolerance can be set
Measuring Time	Fastest 0.05 sec (typically ~0.1 sec)
Calibration	Intelligent automatic calibration
Waterproof Grade	IP66
Repeatability	In the optimal measurement mode (when the single measurement time is 1.0 seconds): Chromaticity value: ΔE*ab within 0.02(After the instrument is warmed up and calibrated, measure the average value of the whiteboard 30 times at an interval of 5s)
Inter-station Difference	Within ΔE*ab 0.2(Measured average value of 12 tiles of BCRA series Ⅱ)
Accuracy Assurance	Ensure that the first-level measurement is qualified
Measurement Mode	Single measurement, average measurement (2~99 times)
Dimension	100100140mm
Weight	About 1400g
Power Supply Mode	24V DC, 3A adapter
Lighting Source Life	5 years, more than 3 million times measurements

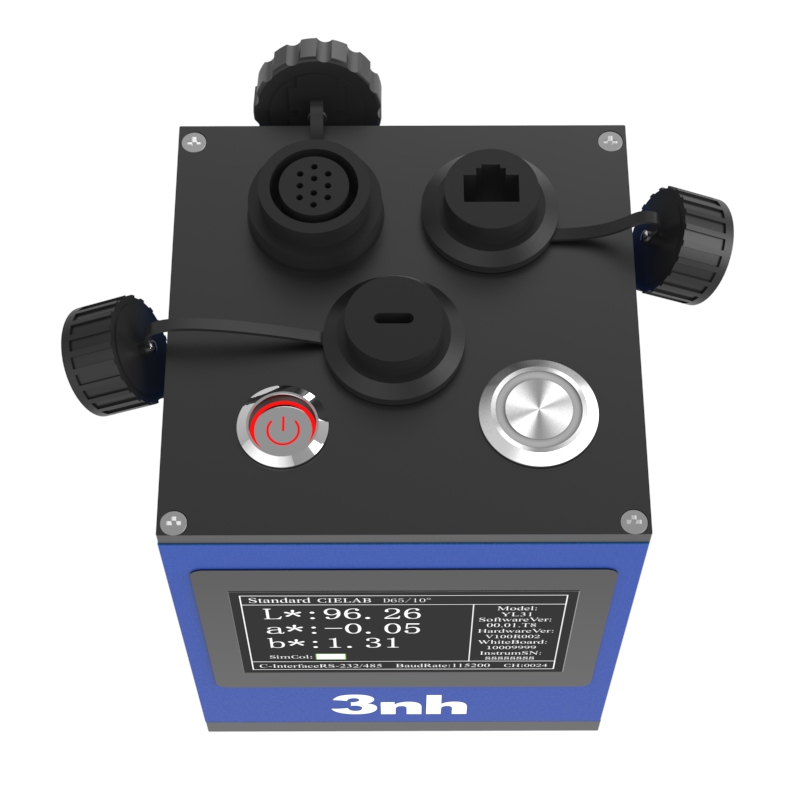

Display	TFT true color 3.5inch
Interface	USB, RS485, RS232, Ethernet, external trigger, analog signal output.
Language	Simplified Chinese, traditional Chinese, English
Operating Environment	0~40℃, 0~85%RH (no condensation), altitude: below 2000m
Storage Environment	-20~50℃, 0~85%RH (no condensation)
Standard Accessory	Power adapter, manual, USB cable, RJ45 network cable, RS485 multi-computer communication cable, RS232 communication cable, standard calibration board, black calibration box
Note	This model is specially suitable for assembly line, and deep function customization will generate additional customization costs.

Our Valued Clients

Preguntas frecuentes sobre Spectrophotometer

El espectrofotómetro ideal, preciso y amigable para sus necesidades

Este dispositivo espectrofotómetro mide la reflectividad, absorbancia, transmitancia y fluorescencia de la luz que pasa a través de las muestras, proporcionando datos invaluables para una amplia gama de aplicaciones, proporcionando una precisión inigualable para resultados fiables.

La selección de un espectrofotómetro apropiado ofrece ventajas significativas para el análisis de color de precisión y el control de calidad. Al elegir un espectrofotómetro preciso y fácil de usar, tenga en cuenta factores como el rango de longitud de onda, la sensibilidad, las opciones de manejo de muestras y las características de software disponibles. Al invertir en el espectrofotómetro adecuado, puede agilizar sus procesos analíticos, obtener resultados más precisos y mejorar la eficiencia general de sus operaciones de laboratorio o industriales.

Elegir el modelo adecuado, ya sea portátil, de banco o en línea, alinea la tecnología con las necesidades específicas de la industria, garantizando una fiabilidad a largo plazo y una gestión optimizada del color.

Se debe utilizar un colorimetro o espectrofotómetro para medir el color de una solución.El instrumento dirige la luz a través del líquido y cuantifica la absorbancia a ciertas longitudes de onda.Los valores obtenidos indican la intensidad de color de la solución y, por defecto, la concentración de la solución.

Sí, podemos ofrecer la certificación de calidad del espectrodensiómetro emitida por nuestro laboratorio de forma gratuita, o emitida por organizaciones internacionales de inspección de terceros con cargo adicional, por favor póngase en contacto con nosotros para confirmación.

- Sí. - Sí. Podemos suministrar OEM y hacer diseño personalizado para cualquier aplicación específica. Nuestro MOQ para el servicio OEM y ODM es de 5 piezas para un modelo. No solo podemos ofrecer máquinas estándar, sino también máquinas personalizadas. No dude en decirnos su requisito, haremos todo lo posible para satisfacer sus necesidades.

El color de los productos químicos se mide utilizando un colorimetro o espectrofotómetro.Los instrumentos miden la cantidad de luz que es absorbida o reflejada por una sustancia.Puede utilizarse para determinar la concentración, la pureza o el cumplimiento de las normas del producto.
