Espectrómetro de matriz ST2222

Instrumentos de Análisis de Apariencia de Revestimiento y Pintura

El espectrómetro de matriz ST2222, desarrollado con 3NH' Tecnología de núcleo patentada, cuenta con una matriz de fotodiodos de silicio de área grande (doble fila 22 - grupo) sensor. Este diseño garantiza mediciones de alta velocidad, precisas, estables y consistentes. Medir y identificar con precisión los colores para una combinación perfecta con sus pinturas y recubrimientos.

Puntos destacados

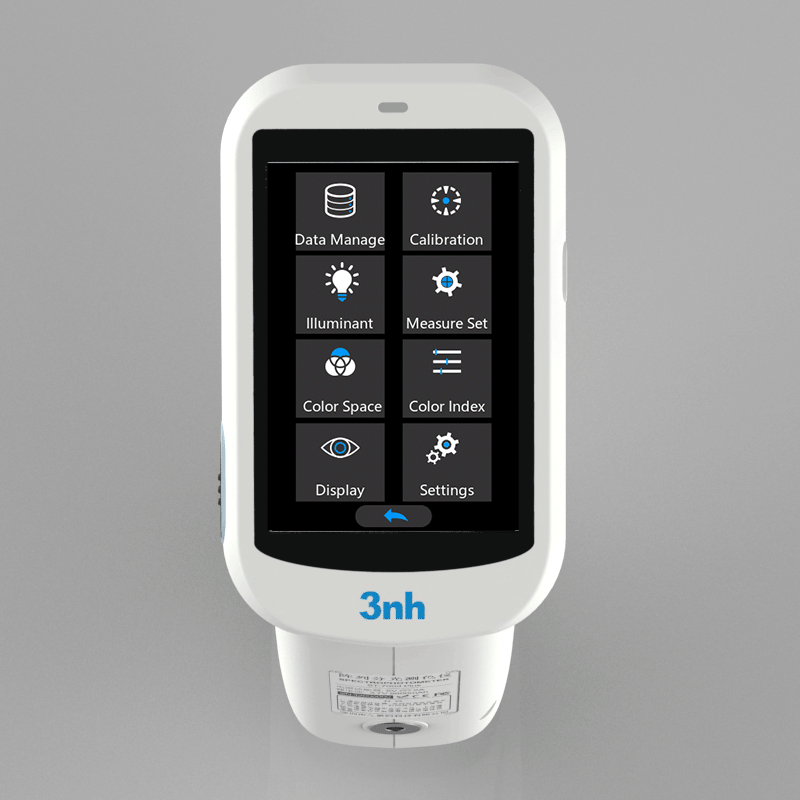

Operación de pantalla táctil grande, calibración totalmente automática
Excelente repetibilidad (ΔE * AB≤0.018)
Control de errores entre instrumentos (ΔE * AB≤0.18)
Medición básica, medición estadística, medición continua, medición de control de calidad
Equipado con una fuente de luz LED y UV de banda de onda completa de 400 - 700nm
Cinco calibres de medición

Espectrómetro de matriz ST2222 Instructions Operating Manual Espectrómetro de matriz ST2222 PDF

Este instrumento ST2222 está certificado con

1 Garantía de 1 Años (Periodo de soporte adicional de 3 años)

ST2222 es un nuevo espectrofotómetro multifuncional portátil con tecnología de investigación y desarrollo central propia de 3nh, ideal para medir la diferencia de color entre dos muestras. Los sensores integrados en una matriz de fotodiodos de silicio de gran área (grupos de 22 filas dobles), con excelente repetibilidad y diferencias entre estaciones, los datos de medición continuaron estables, precisos y fiables. La repetibilidad ΔE*AB del espectrómetro de matriz ST2222 se controla fácilmente dentro de 0,018, y el error interinstrumental ΔE*AB se controla dentro de 0,18. La medición es precisa y se puede utilizar para el análisis y la transmisión de color precisos en el laboratorio.

ST222_colour_spectrometer

Espectrómetro de matriz ST2222 con plataforma Φ8MM / φ10mm + punta afilada Φ8MM / φ10mm + plataforma Φ4MM / φ5mm + punta afilada Φ4MM / φ5mm y apertura de medición de 1 * 3MM / φ cinco, sin importar que la superficie de la muestra sea radial plano o curvo regular, puede medir y obtener fácilmente datos de repetibilidad fiables y buenos, en electrónica plástica, recubrimiento de pintura, impresión y teñido textiles, productos de papel de impresión, industrias automotrices, médicas, cosméticas y alimentarias, instituciones de investigación científica, laboratorios son ampliamente utilizados.

Características del espectrómetro de matriz ST2222

Sensores de matriz de fotodiodos de silicio (22 filas dobles)

El sensor de matriz más grande, la luz más fuerte no se saturará, la sensibilidad a la luz más baja es mayor y el rango de respuesta del espectro más amplio, ha garantizado la velocidad de medición del instrumento, la precisión, la estabilidad y la consistencia, capta la tecnología principal, con la misma plataforma de estándares internacionales, logra la compatibilidad perfecta.

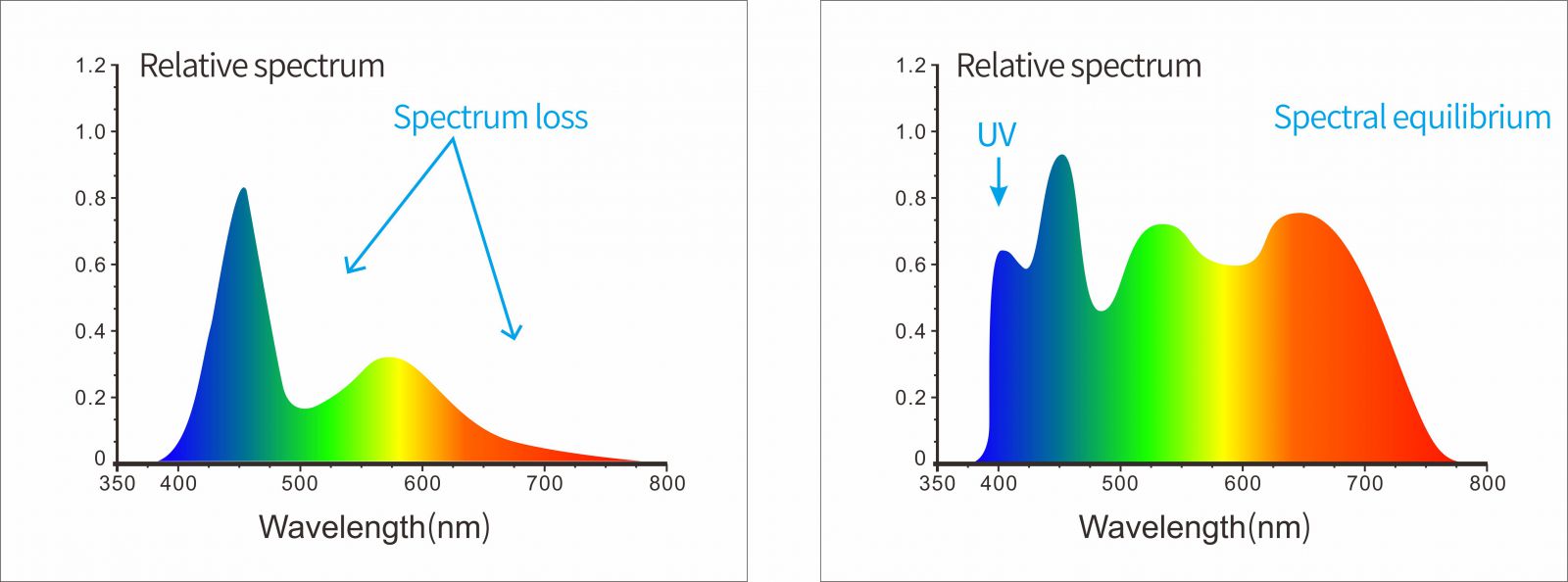

Adoptar fuente de luz led equilibrada de banda de onda completa

El espectrómetro de matriz ST2222 adopta una fuente de luz LED y UV equilibrada de banda de onda completa de 400 ~ 700nm como fuente de luz de iluminación, que tiene suficiente distribución del espectro en el rango de luz visible y evita la pérdida del espectro del LED blanco en la banda de onda específica.

Tecnología de división de rejilla

El uso de la tecnología de espectroscopia de rejilla plana, con una resolución más alta, para que la medición del color más precisa.

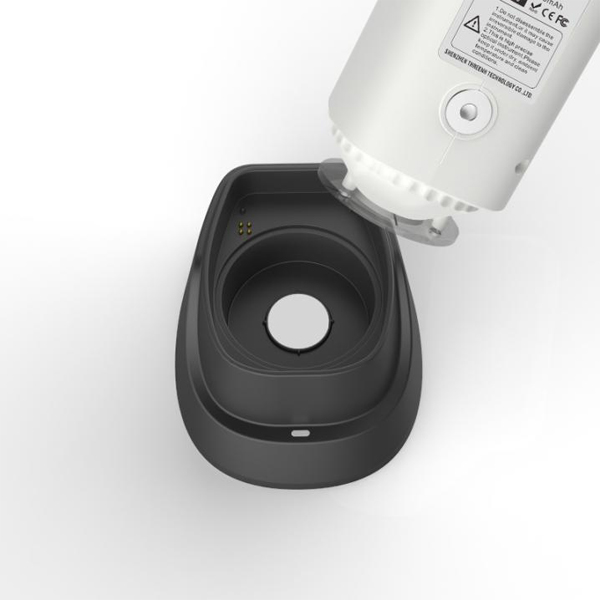

Base inteligente, calibración automática

El ST222 está equipado con base de calibración inteligente, puede llevar a cabo la calibración automática de la tabla blanca, la reflectividad de la tabla blanca estándar de grado profesional R% ≥95%, buena uniformidad de la superficie, alta estabilidad, puede obtener datos precisos repetidos.

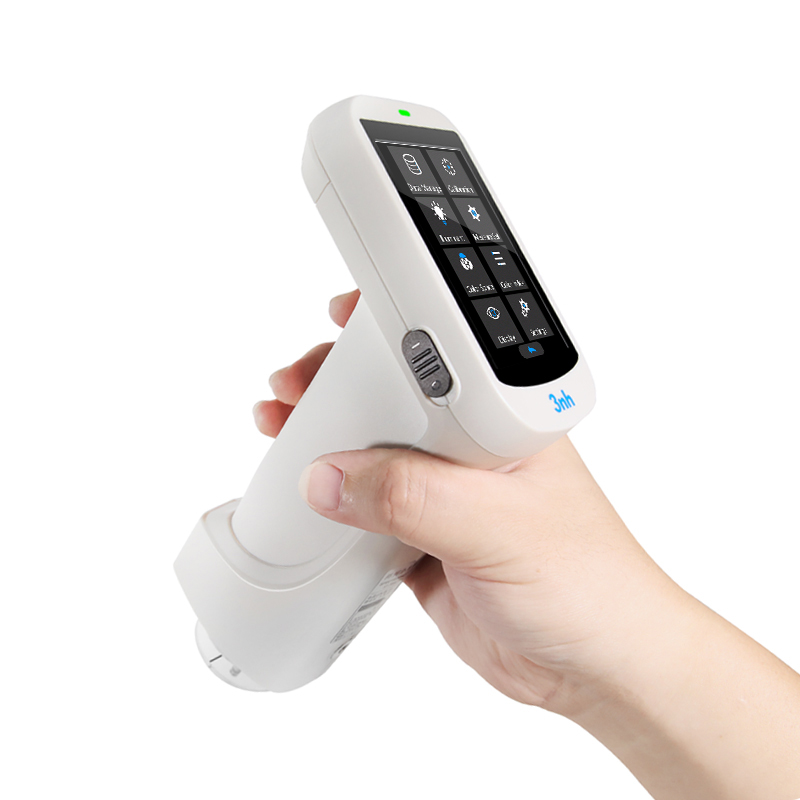

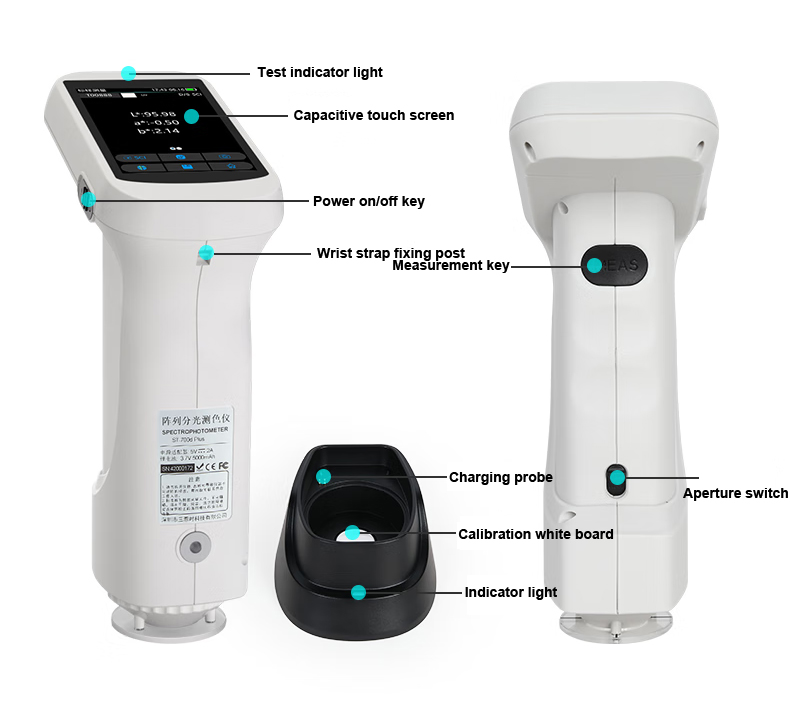

Nuevo diseño de apariencia basado en la ergonomía

La posición de mano y la posición del botón de medición están cuidadosamente diseñadas para satisfacer diferentes hábitos de sujeción, superficie lisa y fina, derivada de la tecnología de tratamiento de apariencia profesional.

Equipado con cinco calibres de medición más grandes para satisfacer las necesidades de medición de la muestra

El espectrómetro de matriz ST2222 está equipado con plataforma Φ8mm / φ10mm, plataforma Φ4mm / φ5mm, punta afilada Φ8mm / φ10mm, punta afilada Φ4mm / φ5mm y calibre 1x3mm, que cumplen con los requisitos de medición de la mayoría de las muestras especiales.

El posicionamiento de la cámara puede observar claramente el área a medir

El espectrofotómetro de matriz ST2222 tiene una cámara incorporada, que puede juzgar con precisión si el objeto es el centro objetivo y mejorar la eficiencia y la precisión de la medición.

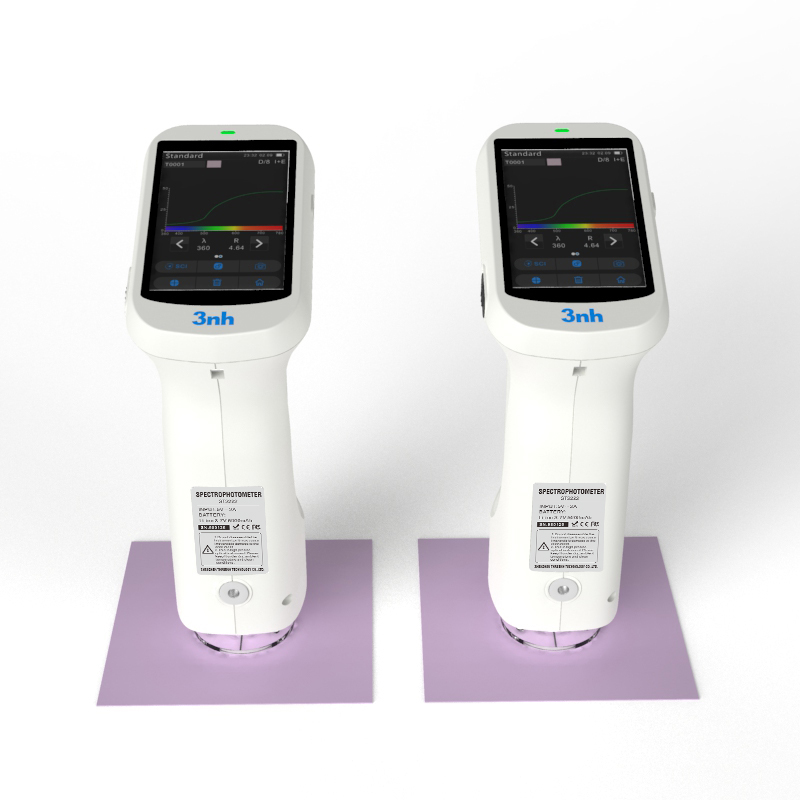

Excelente interestación y repetibilidad

La repetibilidad ΔE * ab ≤0.018, los datos de error inter-instrumento ΔE * AB ≤0.18 son estables y fiables, lo que garantiza la consistencia de los datos medidos por múltiples dispositivos, y se puede usar para la coincidencia de color y la transferencia de color precisa.

Espacio de medición multicolor y fuente de luz de observación

Proporcionar espacio de color CIE LAB, XYZ, Yxy, LCH, Cie Luv, s-RGB, HunterLab, βxy, DIN Lab99 Munsell (C / 2) y una variedad de fuentes de luz de observación

A, B, C, D50, D55, D65, D75, F 1, f 2, F 3, F 4, F 5, F 6, F 7, F 8, F 9, F10, F11, F12, CWF, U30, U35, DLF, NBF, TL83, TL84, ID50, ID65, LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-B6, LED-BH1, LED-RGB1, LED-V1, LED-V2, LED-V3, fuente de luz personalizable, puede cumplir con los requisitos especiales de medición bajo diferentes condiciones de medición.

Obtén ayuda de nuestros expertos en color

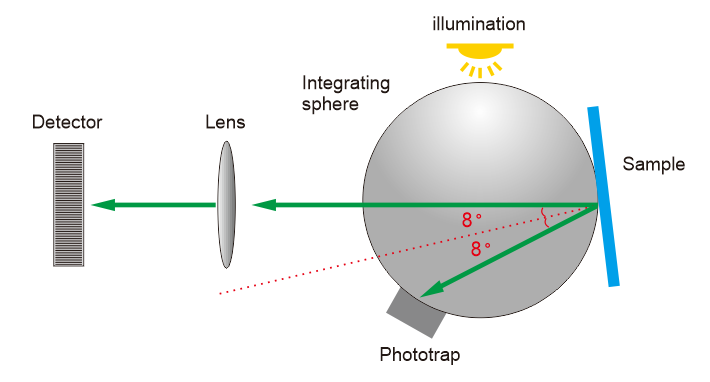

Adoptar tecnología de síntesis D/8sci/SCE

La estructura de medición de D / 8 (SCI / SCE) se adopta para reflejar el propio color de manera más objetiva y reducir la influencia de la textura superficial del objeto en los resultados de las pruebas, que cumple con la norma CIE No. 15, GB / T 3978, GB 2893, GB / t 18833, ISO7724-1, ASTM E1164, DIN 5033 TEIL7

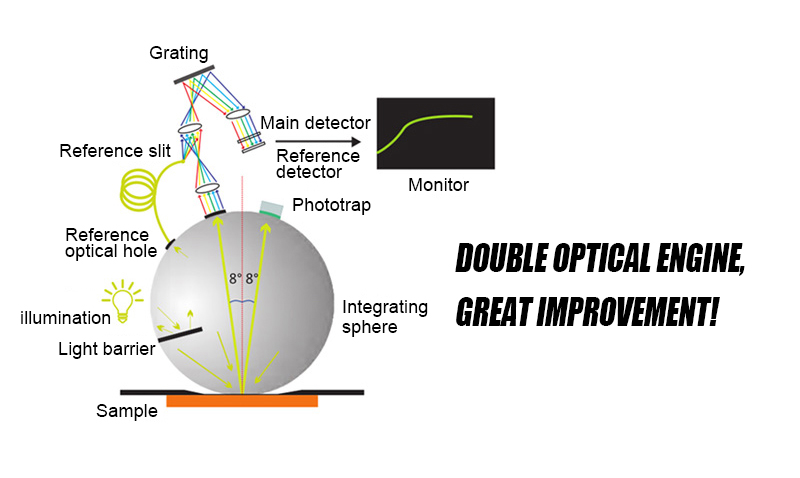

El sistema de trayectoria de luz doble es más estable en la medición del color

Sistema de doble trayectoria óptica, cuando el entorno cambia, para garantizar que los datos de medición sean más estables y precisos.

Soporte Android, IOS, Windows, pequeños programas wechat, HUAWEI Harmony OS

El espectrómetro de matriz ST2222 está equipado con el software SQCX, que es adecuado para el monitoreo de calidad y la gestión de datos de color en varias industrias. El usuario' datos de gestión de color, comparar diferencias de color, generar informes de prueba, proporcionar una variedad de datos de medición del espacio de color, gestión de color personalizada del cliente.

ST2222 technical parameters of the array spectrometer

Product name	ST2222 array spectrophotometer
Optical Geometry	D/8(diffused illumination, 8-degree viewing angle)
Specular Component	SCI Including the specular reflection of light
Meet The Criteria	CIE NO.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
Repeatability*	ΔE*ab≤0.018
Inter-instrument Error**	ΔE*ab≤0.18
Displayed Accuracy	0.01
Measuring/Illuminating Aperture***	Five Apertures：Φ8MM/φ10mm platform + Φ4MM/φ5mm platform +Φ8MM/φ10mm sharp tip + Φ4MM/φ5mm sharp tip +1*3mm
Measurement Indicators	Spectral reflectivity, CIE-Lab, CIE-LCh, HunteLab, CIE-Luv, XYZ, Yxy, RGB, chromatic aberration (ΔE * ab, ΔE * CMC, ΔE * 94, ΔE * 00) , whiteness (ASTM E313-00, ASTM E313-73, CIE/ISO, AATCC, Hunter, Taube Berger Stensby) , yellows (ASTM D1925, ASTM E313-00, ASTM E313-73) , blackness (My, DM) , staining fastness, colour changing fastness, tint (ASTM E313-00) , color density CMYK (A, T, E, M) , isochromism index Milm, Munsell, hiding power, force fraction (dye strength, coloring power)
Illuminant	A,B,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,U30,U35,DLF,NBF,TL83,TL84,ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-B6,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-V3,Customisable light sources
Displayed Data	Spectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Simulation, Color Offset
Light Source	Combined full spectrum LED light source, UV light source
Locating Method	Camera Locating, Stability film, visual
Calibration	Intelligent automatic calibration (Contact Type)
Accuracy Assurance	Grade I metrological qualification
Observer Angle	2°，10°
Integrating Sphere Size	40mm
Spectrophotometric Mode	Flat Grating
Sensors	Large-area silicon photodiode array (double row 22 groups)
Wavelength Interval	10nm
Wavelength Range	400-700nm（The user can view 31 wavelengths of reflectivity）
Measured Reflectance Range	0-200%
Reflectivity resolution	0.01%
Measurement Mode	Single Measurement, Average Measurement(2-99times)
Measuring Time	About 1s
Size	L * W * H=114 X 70 X 208mm
Weight	About 435g（Calibration block not included）
Battery	Li-ion battery, 8500 measurements within 8 hours
Illuminant Life Span	10 years, more than 1.5 million times measurements
Display	3.5-inch TFT color LCD, Capacitive Touch Screen
Data Port	USB, Bluetooth 5.0
Data Shorage	Standard 500 Pcs, Sample 20000 Pcs(A single piece of data can include both SCI/SCE) Mass storage on PC/APP side
Software Support	Windows, Android, IOS, HUAWEI Harmony OS, We Chat app, Color Cloud APP
Language	Simplified Chinese, English, Traditional Chinese,Russian
Operating Environment	0~40℃, 0~85%RH (no condensing), Altitude < 2000m
Storage Environment	-20~50℃, 0~85%RH (no condensing)
Standard Accessory	Power Adapter, USB Cable, User Guide, PC Software(Download from office website), White and Black Calibration Cavity, Protective Cover, Wrist strap, 8mm flat aperture, 4mm tip aperture
Optional Accessory	USB Micro Printer, Powder Test Box
Notes： * 30 standard deviations of the whiteboard were measured at a 5-second interval after whiteboard calibration; BCRA Series II 12-panel measurement average; * The illumination aperture is the actual aperture size of the instrument; If there are any changes to the above parameters, without prior notice.
