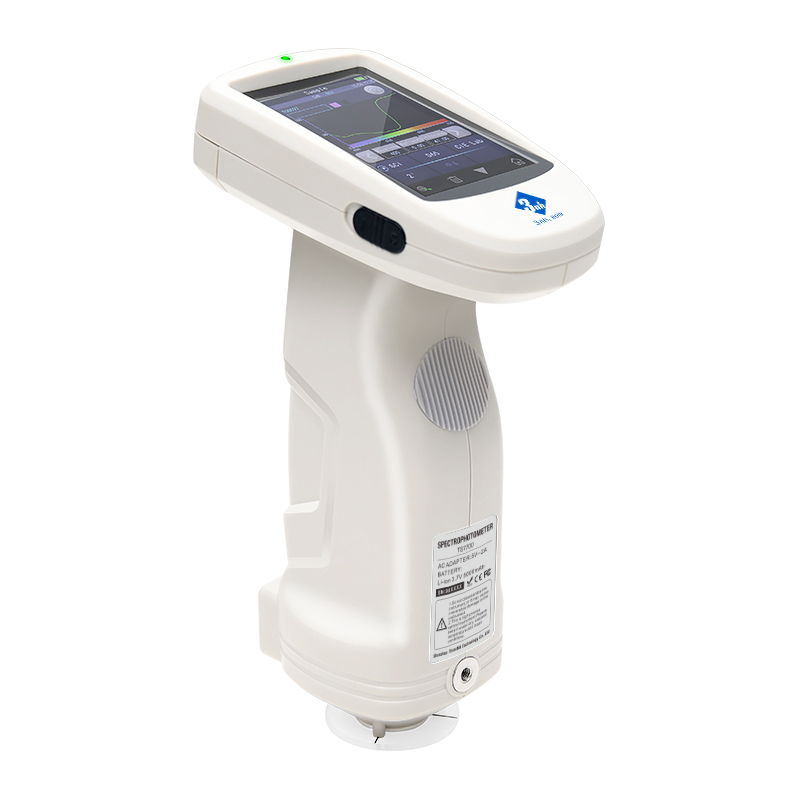

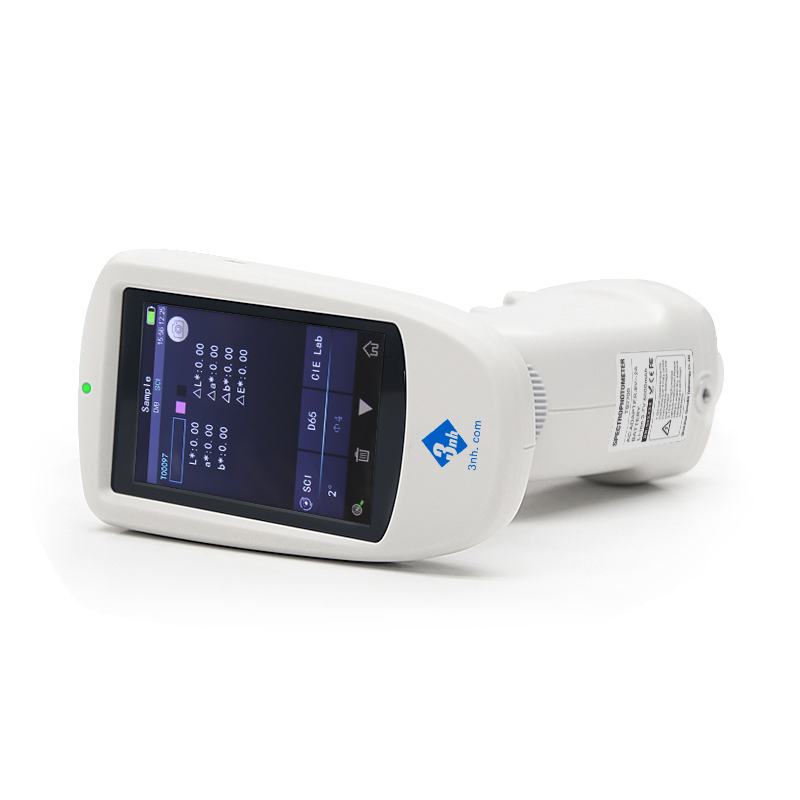

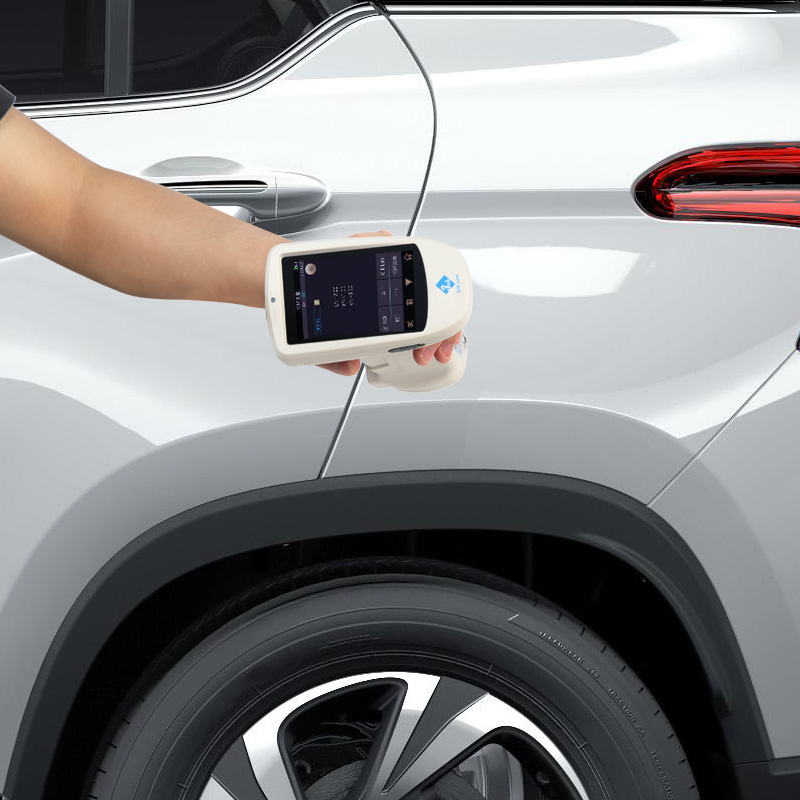

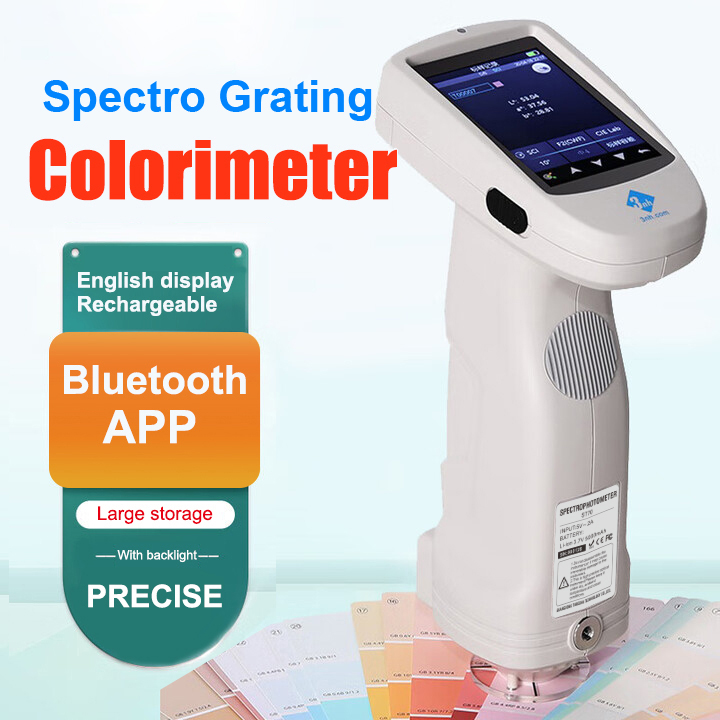

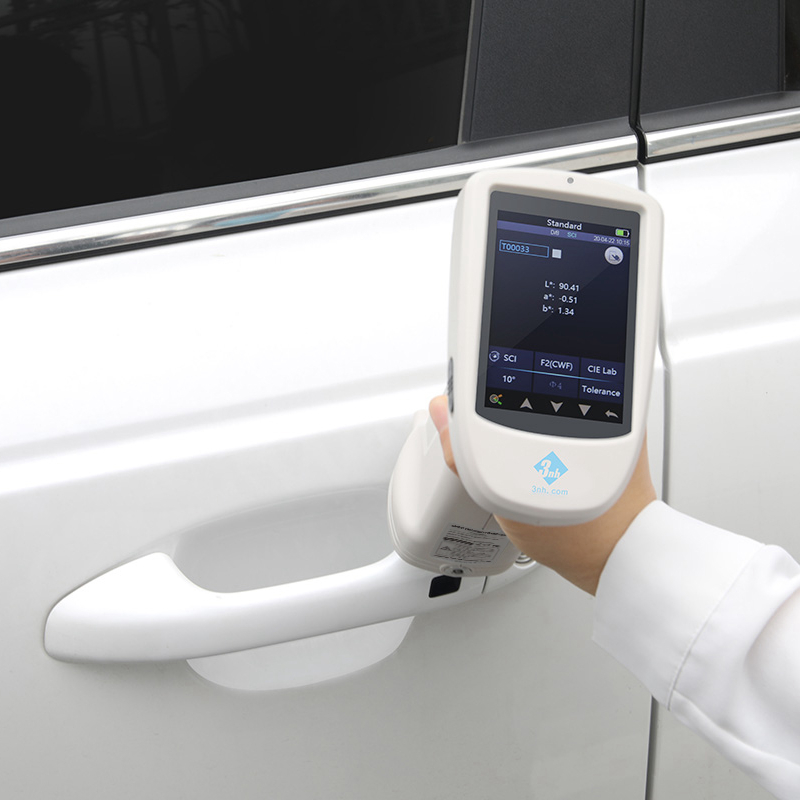

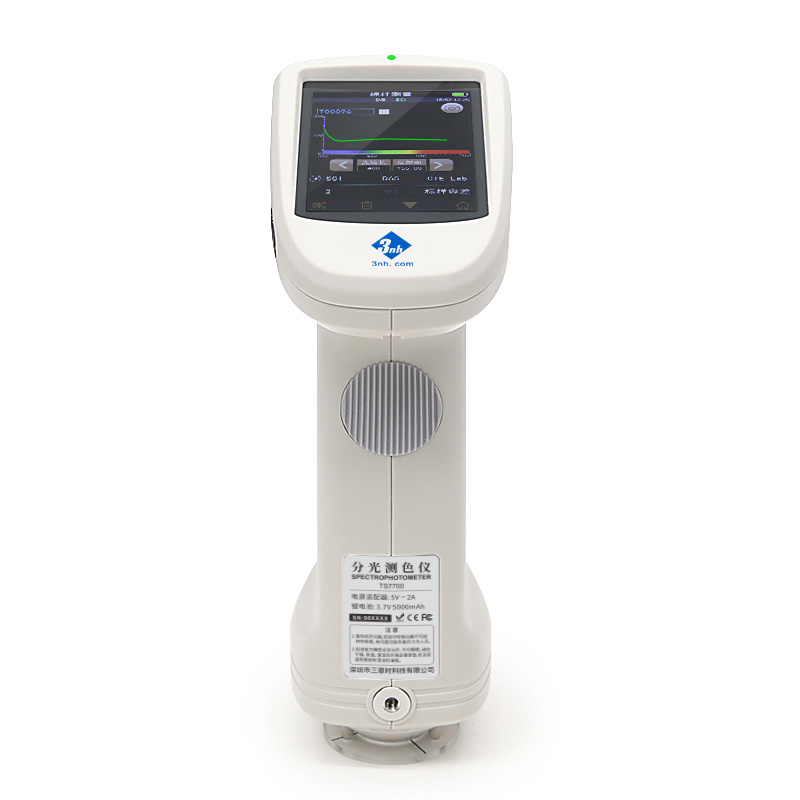

TS7700 решетка спектрофотометр

Ручная решетка патентованный спектрофотометр

Сделайте цветовое различие ясным, высокоточный спектрофотометр, для объективного измерения и описания цвета поверхности, в любых условиях света. TS7700 оснащен 1000-линийной точной пламенной решеткой для разделения света и кремниевым детектором массива фотоэлементов с большой фоточувствительной площадью. Эта настройка обеспечивает высокоскоростные, точные, стабильные и последовательные измерения.


Ключевые моменты

  • Надежная, 1000 линия точности пламенной решетки

  • Оптическое разрешение в видимом диапазоне менее 10 нм

  • Отличная повторяемость (ΔEab ≤ 0,02) и межприборная ошибка (ΔEab ≤ 0,15)

  • Двойный вариант диафрагмы (φ8mm и φ4mm, как с плоскими, так и с кончиками)

  • Структура измерения D/8 (SCI/SCE), соответствующая нескольким международным стандартам

  • Широко используется в пластиковой электронике, красочных покрытиях, текстильной печати и краски, печати, автомобильной, медицинской, косметики и пищевой промышленности

TS7700 решетка спектрофотометр Инструкции Руководство по эксплуатации TS7700 решетка спектрофотометр ПДФ
Это TS7700 Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

Достижение надежных результатов измерения цвета с помощью 3nh

Начните новую эру интеллектуального измерения цвета, серия Ts7x является точностью решетка инструменты с множеством приложений, которые компания 3nh потратила 3 года на разработку и разработаны независимыми правами интеллектуальной собственности 3nh. Прибор принимает 1000-линийную точность огненной решетки в качестве спектроскопического элемента, кремниевый фотоэлементный массив с большой фоточувствительной площадью в качестве детектора, полный спектр приведен с высоким сроком службы в качестве источника света, а оптическое разрешение менее 10 нм в диапазоне видимого света.

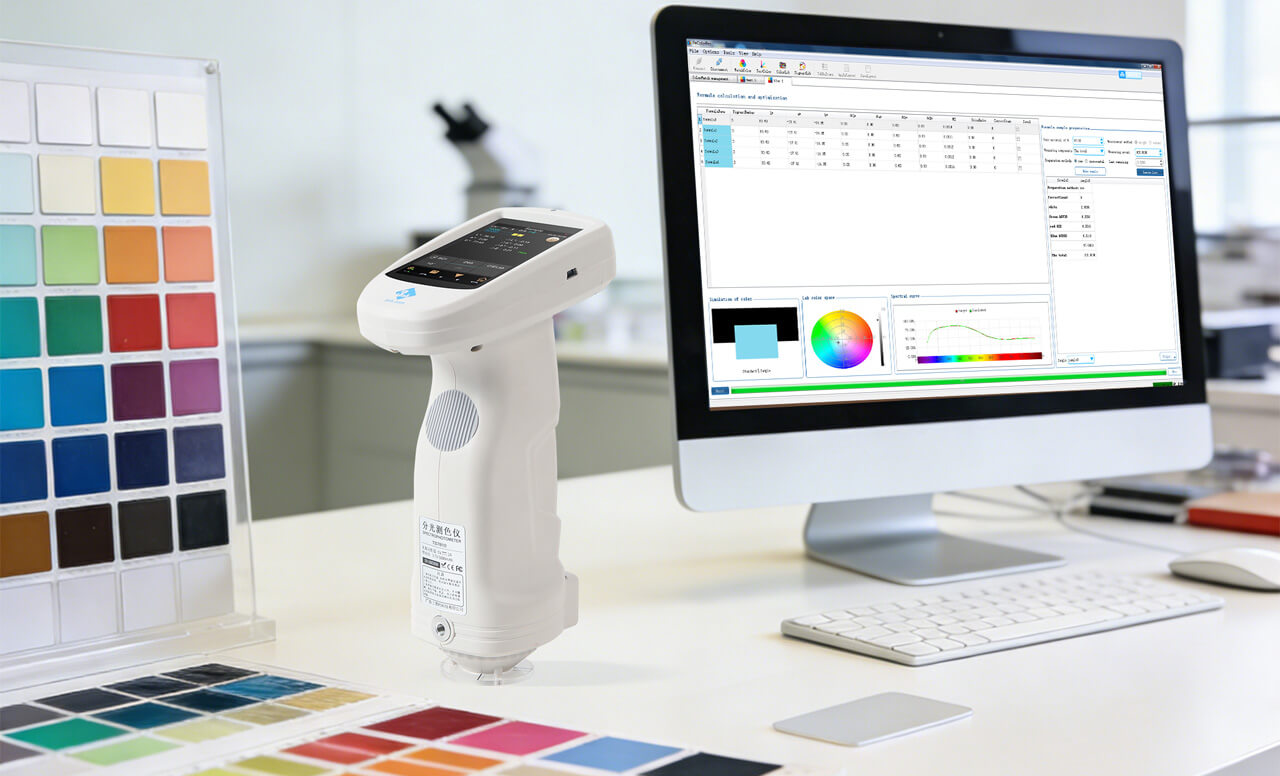

TS7700 spectrophotometer for color management

Лучший спектрофотометр в отрасли с точностью мирового класса подходит для высококачественных измерений. Высокая производительность, высокая точность и высокая стабильность. В условиях геометрического оптического освещения d/8, рекомендованного CIE, решетковый спектрофотометр TS7700 может точно измерять данные отражения SCI и SCE образцов / флуоресцентных образцов, а также может точно измерять и выражать различные формулы цветовой разницы и цветовые индексы в различных цветовых пространствах. С помощью спектрофотометра TS7700 он может легко реализовать точную передачу цвета и также может использоваться в качестве оборудования для обнаружения точной системы совпадения цветов.

TS7700_products_show

20+ лет профессионального управления цветами – цветовая разница уменьшена на 98%

Серия профессиональных колориметров 3nh точно решает проблемы с отклонением цвета в печати, покрытиях, текстиле, промышленном производстве и других отраслях промышленности, помогая предприятиям сократить затраты на переработку на 60%.

Получить официальную котировку для 3nh


Основные приложения для TS7700

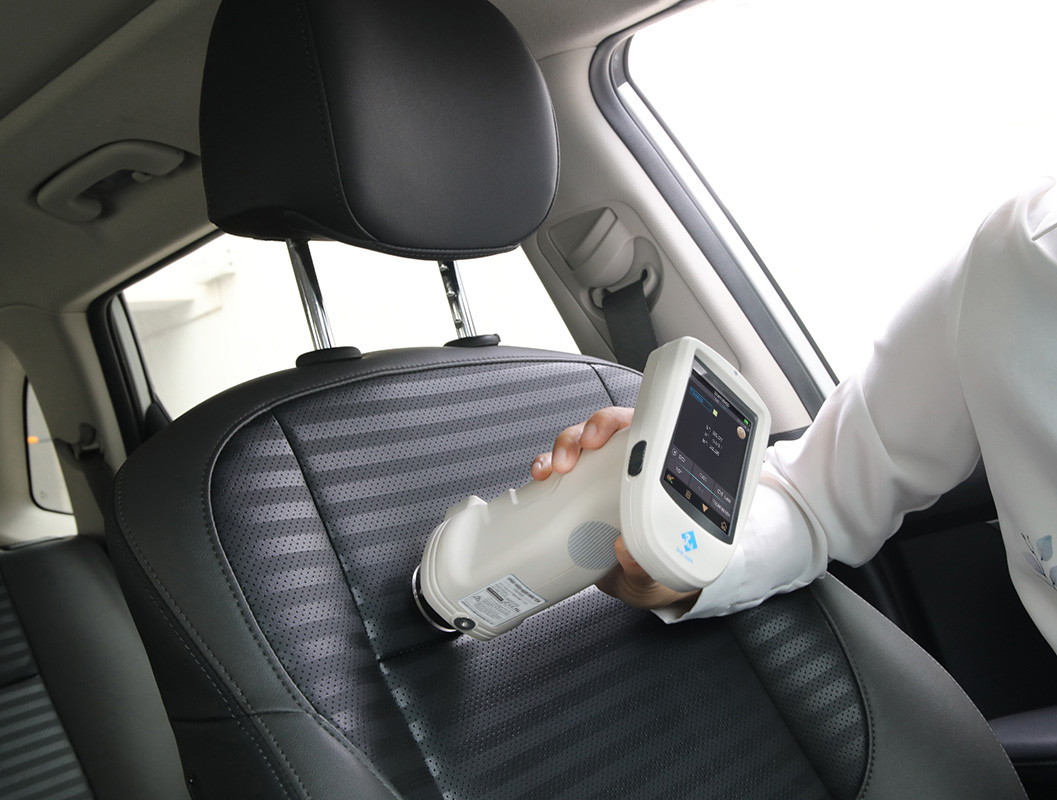

Спектрофотометр TS7700 также широко используется в контроле качества цвета различных продуктов. TS7700 оснащен высококачественным программным обеспечением для управления цветами, которое подключено к компьютеру для реализации большего расширения функций. Прибор имеет стабильную производительность, точное измерение цвета и мощную функцию. Он широко используется в пластиковой электронике, краске и покрытии, текстильной печати и краске, печатной бумаге, автомобильной, медицинской, косметической и пищевой промышленности, а также научно-исследовательских институтах и лабораториях и т.д.

ts7700 application in plastic electronics, paint and coating, textile printing and dyeing, printing paper, automobile

Колориметр нового поколения TS7700 Особенности:

Универсальная технология синтеза D/8 SCI/SCE

Принятие международно признанной структуры измерения D/8 (SCI/SCE) для более объективного отражения самого цвета и уменьшения воздействия текстуры поверхности на результаты испытаний. соответствует CIE No.15, GB/T 3978, GB 2893, GB/T 18833, iso7724/1, ASTM e1164, din5033 teil7;

Свяжитесь с нашими экспертами по решению приложений

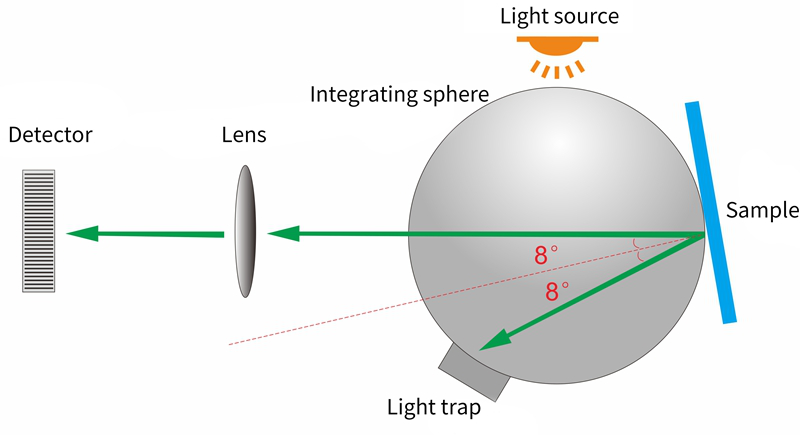

D8 SCI SCE synthesis technology structural diagram

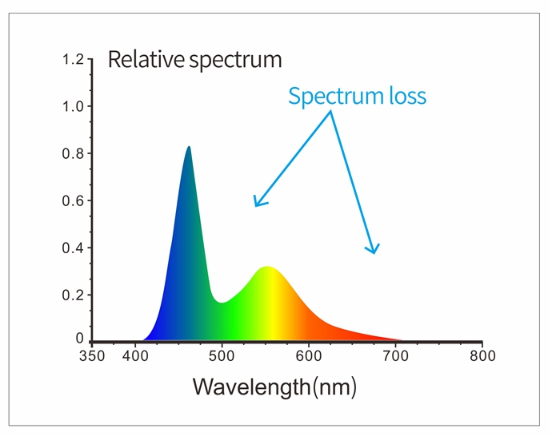

Принятие полнополосного балансированного светодиодного источника света


  • Нет недостающего спектра

  • Белый свет более стабильный

  • Дальнейшее повышение точности

  • Поддержка измерения УФ




Множественные диафрагмы измерения поддерживают различные измерения образца

4 измерительных диафрагмы для удовлетворения потребностей измерения большинства специальных образцов.

ts7700_measurement_aperture




Измерение SCI

SCI включает в себя метод зеркального отражения и обычно используется производителями, которые сами изучают свойства цветов, не заботясь о блеске поверхностей образца, к которым прикреплены цвета, такие как заводы по краске и покрытию и т. д.

Узнайте больше о измерении SCI

Измерение SCE

SCE относится к методу, который исключает зеркальное отражение. Он обычно применяется к образцам, которые непосредственно наблюдаются людьми и требуют, чтобы результаты измерений были очень близки к визуальному наблюдению, таким как корпусы бытовой техники и т.д.

Узнайте больше о измерении SCE

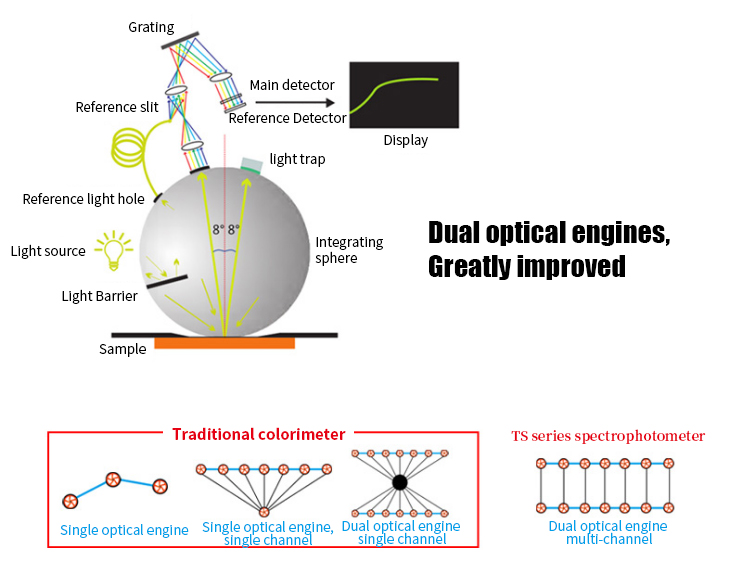

Система двойного светового пути для более точного измерения цвета


Система двойного оптического пути, оптическое разрешение в видимом диапазоне менее 10 нм, которая может измерить спектр SCI и SCE образца одновременно;

TS7700 spectrophotometer Dual light path system structure

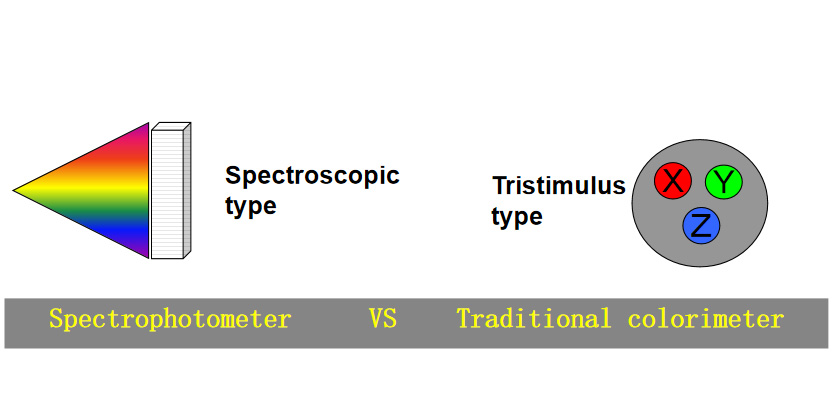

Технология спектроскопии решетки


Значительно улучшена повторяемость:
Спектральные колориметры имеют больше спектральной сегментации, более высокое разрешение, значительно улучшенную повторяемость и более точное измерение цвета, чем колориметры




TS7700 fourth generation spectrophotometer

Точные спектр и лабораторные данные, используемые для соответствия цвета и точной передачи цвета;

Multiple ways to connect computers, mobile phones, and tablets

USB / Bluetooth двойный режим связи, более широкая адаптивность;

Ergonomically Designed ts7700，Comfortable hand feel


ts7700 Provide over 30 measurement parameters


Высокая конфигурация аппаратного обеспечения: 3,5-дюймовый TFT истинный цветный экран, емкостный сенсорный экран, 1000-линийная пламенная решетка, кремниевый детектор массива фотоэлементов с большой фоточувствительной площадью и т.д.;

High hardware configuration ts7700

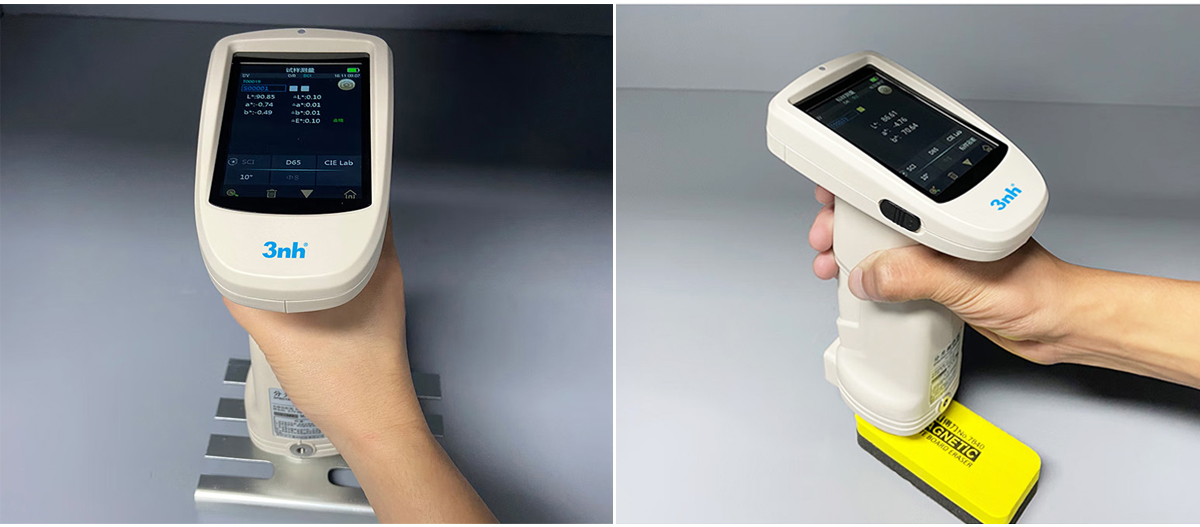

ts7700 measurement Various samples

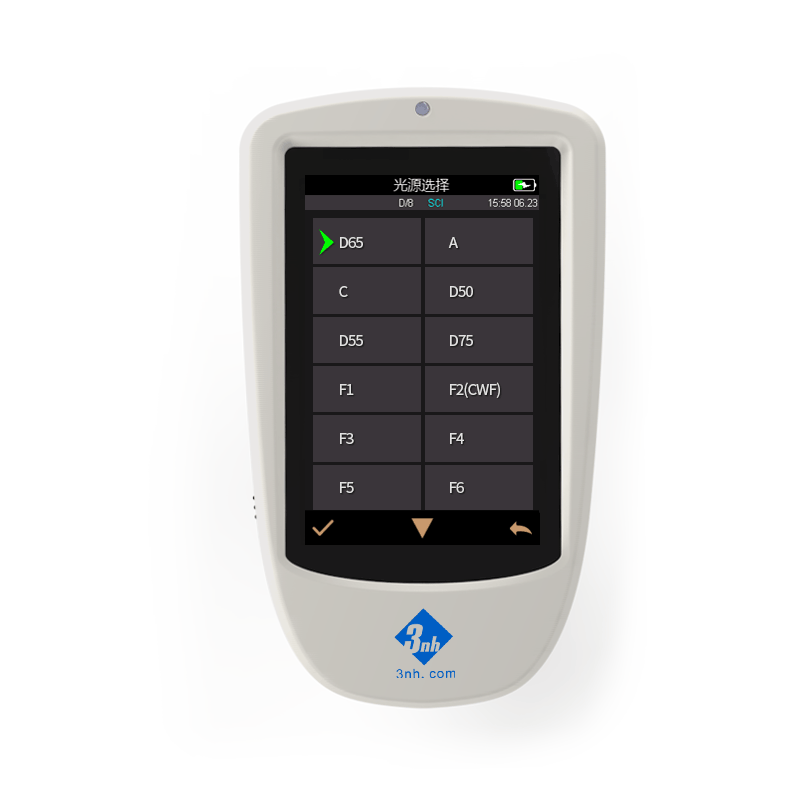

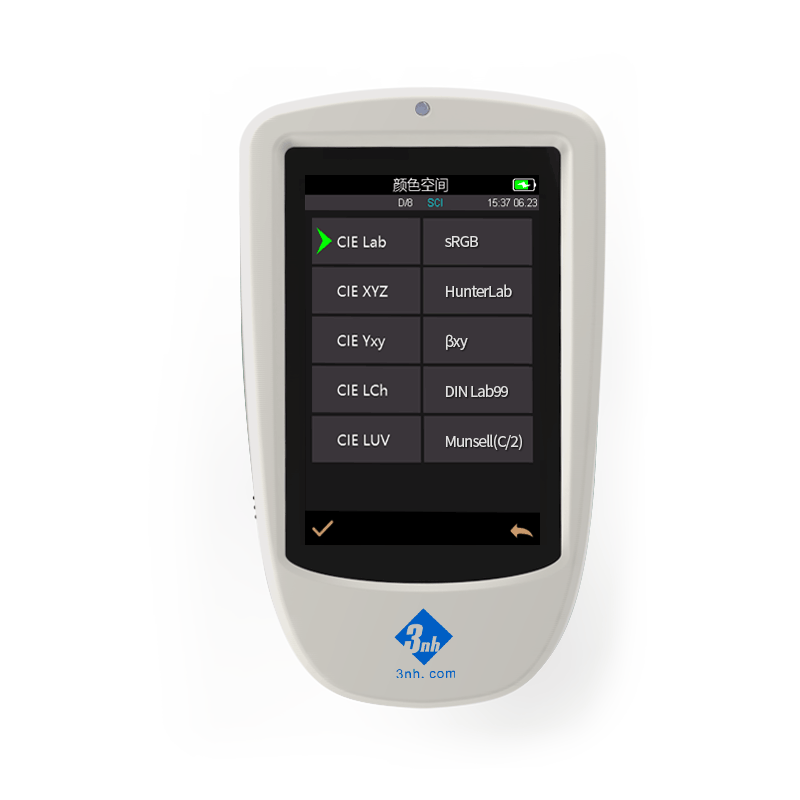

Многочисленные цветовые измерительные пространства и источники света для наблюдения

Предоставьте CIE LAB, XYZ, Yxy, LCh, CIE LUV, s-RGB, HunterLab, β xy, DIN Lab99 Munsell (C / 2) цветовые пространства и D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4, F5, F6, F7 (DLF), F8, F9, F10 (TPL5), F11 (TL84), F12 (TL83 / U30) Несколько источников света наблюдения могут удовлетворить специальные потребности измерения в различных условиях измерения.






Accurate_positioning_measurement_area

Положение локализации камеры и положение перекрестного измерения стабилизатора;

TS7700 PC software management

ПК-программное обеспечение имеет мощное расширение функций;


Идеально превосходит все другие аналогичные цветовые измерительные приборы

Особенность отличного межинструментального соглашения с ΔE * ab < 0.15, the TS7700 enables accurate digital color standard transmission across the global supply chain, completely eliminating rework, customer complaints and supply chain disputes caused by instrument discrepancies.

TS700 Instrument structure image


Видео демонстрации спектрофотометра TS7700


Наряду с многофункциональными диафрагмами и поддержками для 40+ осветителей, цветовых пространств и измерений SCI / SCE, он способен соответствовать цвету различных материалов, включая пластмассы, текстиль, покрытия и печати.

Как использовать спектрофотометр TS7700как запустить прибор, калибровку, процедуры измерения для различных типов образцов, как переключаться между различными цветовыми пространствами и источниками света, как использовать функции двойного локализации (камера и освещение) и диафрагмы, а также как экспортировать результаты с помощью USB / Bluetooth.

Свяжитесь с экспертами, чтобы узнать больше о TS7700



Specification of Grating Color Spectrophotometer TS7700



ModelTS7700
Optical GeometryReflect: di:8°, de:8°(diffused illumination, 8-degree viewing angle)
SCI (specular component included)/SCE (specular component excluded) ;      Include UV / excluded UV light source
Conforms to CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
Characteristicdouble apertures for accurate color analysis and transmission in laboratory
It is used for precise color measurement and quality control in plastic electronics, paint and ink, textile and garment printing and dyeing, printing, ceramics and other industries, and for fluorescent sample measurement.
Integrating Sphere SizeΦ40mm
Light SourceCombined full spectrum LED light source, UV light source
Spectrophotometric ModeFlat Grating
SensorSilicon photodiode array (double row 40 groups)
Wavelength Range400~700nm
Wavelength Interval10nm
Semiband Width10nm
Measured Reflectance Range0-200%
Measuring ApertureMAV:Φ8mm/Φ10mm；SAV:Φ4mm/Φ5mm
Specular ComponentSCI&SCE
Color SpaceCIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2)
Color Difference FormulaΔE*ab,ΔE*uv,ΔE*94 ,ΔE*cmc(2:1),ΔE*cmc(1:1) ,ΔE*00, DINΔE99, ΔE(Hunter)
Other Colorimetric IndexSpectrum Reflectance Rate, WI(ASTM E313-00,ASTM E313-73,CIE/ISO,AATCC,Hunter,TaubeBergerStensby), YI(ASTM D1925,ASTM E313-00,ASTM E313-73) Metamerism Index Mt， Staining Fastness, Color Fastness, Strength (dye strength, tinting strength), Opacity 8-degree Gloss, 555 Index，Blackness（My,dM）, Color Density CMYK(A,T,E,M), Tint(ASTM E313-00)，Munsell（Some functions are realized through the computer）
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F5，F6,F7(DLF),F8,F9，F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF, ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5, Light source can be customized(a total of 41 kinds of light sources, some of which are realized through the host computer/APP)
Displayed DataSpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset
Measuring TimeAbout 1.5s (Measure SCI & SCE about 3.2s)
RepeatabilitySpectral reflectance: MAV/SCI, Standard deviation within 0.08% (400 nm to 700 nm: within 0.18%)
Chromaticity value: MAV/SCI, within ΔE*ab 0.02 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
Inter-instrument ErrorMAV/SCI, Within ΔE*ab 0.15
(Average for 12 BCRA Series II color tiles)
Measurement ModeSingle Measurement, Average Measurement(2-99times)
Locating MethodCamera Locating,stabilizer cross position
DimensionL*W*H=129X76X217mm
WeightApprox 600g
Battery3.7V,5000mAh Li-ion battery, 6000 measurements within 8 hours
Illuminant Life Span5 years, more than 3 million times measurements
Displayed Data3.5-inch TFT color LCD, Capacitive Touch Screen
Data PortUSB, Bluetooth 5.0
Data StorageStandard 1000 Pcs, Sample 30000 Pcs
LanguageSimplified Chinese, English, traditional Chinese,Russian
Operating Environment0~40℃, 0~85%RH (no condensing), Altitude < 2000m
Storage Environment -20~50℃, 0~85%RH (no condensing)

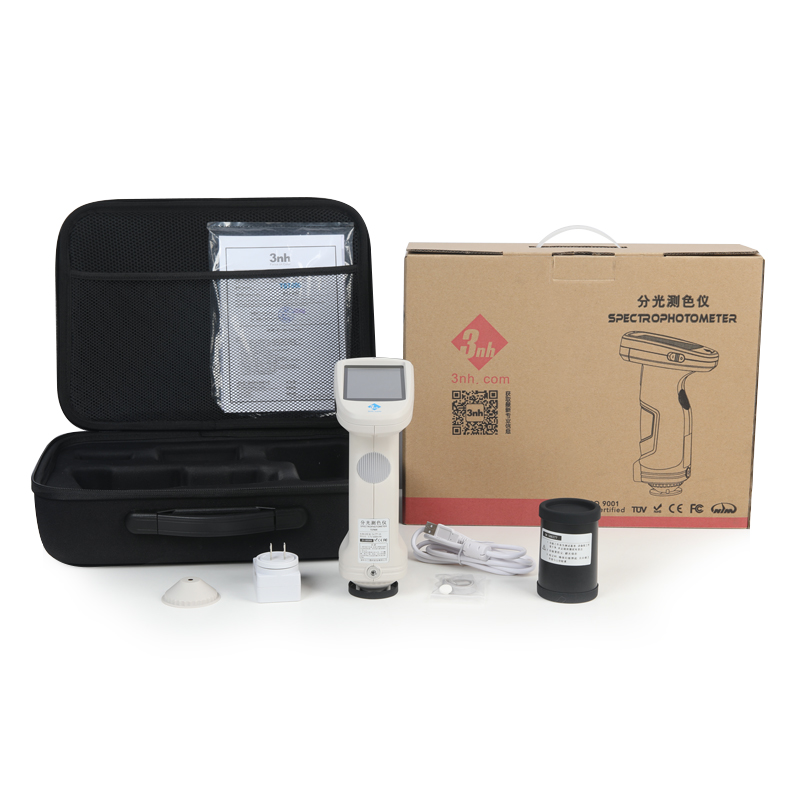

Standard AccessoryPower Adapter, User Guide, PC Software(Download from office website), USB cable, White and Black Calibration Cavity, Protective Cover, Wrist strap, 8mm flat aperture, 8mm tip aperture, 4mm flat aperture, 4mm tip aperture
Optional AccessoryMicro Printer, Powder Test Box
NotesThe specifications are subject to change without notice.



12 Процессы проверки качества

Благодаря 12 строгим процессам проверки качества мы обеспечиваем высокий уровень урожайности до 98% для обработанных точных измерительных приборов.

DFM Analysis
Анализ DFM
Dimensional Tolerance
Размерная толерантность
Material Testing
Испытание материалов
CNC Machining
CNC обработка
FQC Detection
обнаружение FQC
SPC / CPK
СПК / КПК
Problem Found
Проблема найдена
Problem Solving
Решение проблем
OQC Detection
OQC обнаружение
Surface Treatment
Поверхностная обработка
Полная инспекция
Package
Пакет

Наши ценные клиенты

  • клиент шакти
  • логотип клиента татаски
  • Логотип Maruti Suzuki
  • Логотип клиентов gsk
  • логотип клиента testeo
  • логотип клиента nesling
  • клиент tatamotor
  • 3NH клиентский атлас

Часто задаваемые вопросы TS7700  Портативные спектрофотометры

Чтобы ответить на этот вопрос, сначала нужно уточнить свои конкретные потребности:

  • Это для простого контроля качества цвета (QC)?

  • Для координации с управлением цветом цепочки поставок?

  • Чтобы контролировать цветовую стабильность онлайн?

  • Вам нужна компьютерная цветовая коррекция или цветовая коррекция производства?

  • Каков ваш бюджет?

  • Систематический контроль и оценка цветовых характеристик в окрашенных продуктах?

Если на первоначальной стадии вы не полностью понимаете свои требования, наши инженеры по управлению цветами готовы общаться с вами. Мы рекомендуем решения, адаптированные к вашим потребностям. Когда позволяют условия, мы можем предоставить демонстрации прототипов и испытания, чтобы убедиться, что прибор соответствует вашим практическим требованиям применения.

Теперь наши испытательные машины были проданы более чем в 80 странах, таких как США, Канада, Россия, Великобритания, Италия, Германия, Европа, Индия, Пакистан, Филиппины, Сингапур, Малайзия, Таиланд, Вьетнам, Корея, Саудовская Аравия, Бразилия. ..и так далее. Мы продаем на глобальный рынок.

With centers in 20 countries, including India, Japan, USA, Germany, Singapore, China, South Korea, and Taiwan, Threenh Technology’ s service network aims to provide customers with convenient access to service globally. With over 1 million measuring instruments sold, our expertise is our greatest asset, enabling us to work with our customers on solutions to complex measurement challenges.

Машина, используемая для измерения цвета, в первую очередь называется колориметром или спектрофотометром.

СпектрофотометрНаиболее распространенный и точный тип. Он анализирует свет, отражаемый/передаваемый объектом в видимом спектре, чтобы точно количественно определить цвет. Спектрофотометр может измерять цвета на гладких или матовых поверхностях, а также текстурированных, глянцевых, зеркально-подобных поверхностях и цветов специальных эффектов. Он измеряет отраженный свет образца под фиксированным углом (например, 45°) или захватывает свет, отраженный под всеми углами, чтобы вычислить измерения цвета, которые тесно соответствуют тому, что воспринимает человеческий глаз. Кроме того, подобно тому, как люди перевернули образец для просмотра цветов под разными углами, спектрофотометр подходит для измерения различных материалов и характеристик поверхности. Широко используется в таких отраслях, как краска, текстиль, пластмассы, химические вещества, фармацевтические препараты и печать.

КолориметрТакже называется фотоэлектрический интегрирующий колориметр, а более простой, более экономически эффективный вариант. Он измеряет цвет на основе трех основных цветов (RGB) и подходит для основных потребностей в соответствии цвета. Фотоэлектрический интегрирующий колориметр - это устройство измерения цвета, основанное на принципе фотоэлектрической интеграции. Он напрямую измеряет значения тристимула XYZ объекта' с использованием трех цветовых фильтров (красный, зеленый, синий) и кремниевых фотоэлементов в качестве трех датчиков. Принцип измерения цвета этого прибора имитирует человеческий глаз' механизм восприятия трех основных цветов (красный, зеленый, синий). Он корректирует относительную спектральную чувствительность детектора через цветовые фильтры, чтобы соответствовать рекомендованным CIE функциям спектрального тристимульного значения x(λ), y(λ) и z(λ).

СпектроколориметрСочетает в себе функции спектрофотометров и колориметров, предлагая как спектральные данные, так и значения цветового пространства для всестороннего анализа.

Для консистенции цвета обоев и контроля качества (включая полноцветные, печатные, текстурированные и рельефные обои), эти 3nh спектрофотометры обеспечивают оптимальную производительность:


1. TS8560 Benchtop (лаборатория & R & D - лучшая точность)

  • d/8° интегрирующая сфера, двойный режим SCI/SCE

  • ΔE*ab ≤ 0,01 (повторяемость), IIA ≤ 0,1

  • Многообразные диафрагмы (Φ3/8/15/25 мм) — идеально подходит для больших обоев с рисунком

  • УФ-контроль (для оптических осветителей в бумаге)

  • Лучшее для: лабораторная формулировка, стандартизация цвета, последовательность партии к партии

  • TS8560 Benchtop instrument


2. Портативный TS7700 (производство и поле)

  • d/8° (SCI/SCE), ΔE*ab ≤ 0,02

  • Ручный, быстрый, нерушительный

  • Большая диафрагма (Φ20mm) уменьшает неравномерность текстуры/узора

  • Лучшее для: проверки производственной линии, входящая инспекция склада, сопоставление на месте

  • TS7700 Portable spectrophotometer instrument

3. PS2080 Портативный (текстурные/узоры обои)

  • d/8°, сменные диафрагмы (Φ4/8мм + 1×3мм)

  • Высокая стабильность для грубых/рельефных поверхностей

  • УФ включен для флуоресцентных чернил/бумаги

  • Лучше всего для: сложных печатных, текстурированных или металлических обоев

  • PS2080 Portable spectrophotometer

4. NS800 (экономически эффективный рутинный контроль качества)

  • Геометрия 45/0, ΔE*ab ≤ 0,04

  • Сенсорный экран, простая работа

  • Лучшее для: единообразные цветные обои, основное производство QC

  • NS800 Hand Held Spectrophotometer

Краткая рекомендация

  • Высшая лабораторная точность: TS8560

  • Лучшее портативное производство: TS7700

  • Лучший для текстурированных / узоры: PS2080

  • Экономический рутинный контроль качества: NS800

Все обеспечивают стабильное, повторяемое измерение цвета для рулонов обоев, панелей и печатных узоров.


Настольный спектрофотометр не является универсально лучше - он превосходит портативные устройства в точности и лабораторных испытаниях, в то время как портативные модели выигрывают за гибкость на месте. Кто из них лучше, полностью зависит от ваших сценариев тестирования, требований к точности и рабочего процесса.


Преимущества Benchtop Spectrophotometer

  • Более высокая точность измерений и повторяемость, отличное соглашение между приборами

  • Поддерживает анализ полного спектра, более геометрические оптические конструкции

  • Большая диафрагма испытания, совместима с изогнутыми, текстурированными и массовыми образцами

  • Идеально подходит для лабораторного контроля качества, исследований и разработок, соответствия формулы и стандартной калибровки цвета

  • Стабильная производительность, менее затрагиваемая внешним светом и окружающей средой


Преимущества портативного спектрофотометра

  • Компактный, легкий, испытать в любом месте в любое время (производственная линия, склад, проверка на месте)

  • Быстрое измерение одним кликом, не требуется фиксированная мощность и лабораторное пространство

  • Идеально подходит для инспекции входящего материала, проверки места производства в режиме онлайн, сравнения цвета поля

  • Более низкие затраты и более простая эксплуатация для работников фронтовой линии


Какой из них выбрать?


Выберите столовую, если вам нужно:

Лабораторные исследования и разработки, высокоточная цветовая классификация, создание стандартной базы данных образцов, строгий контроль качества для косметики, пластмасс, текстиля и пищевых продуктов.


Выберите портативный, если вам нужно:

Быстрое обнаружение на месте, мобильное отбор проб на производственной линии, измерение цвета на открытом воздухе и на месте.
