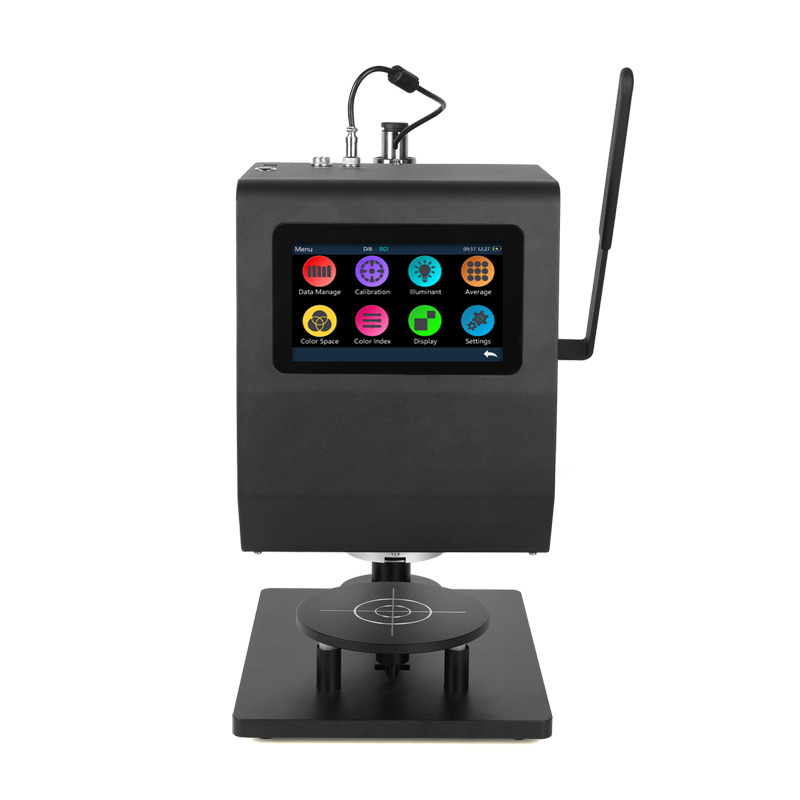

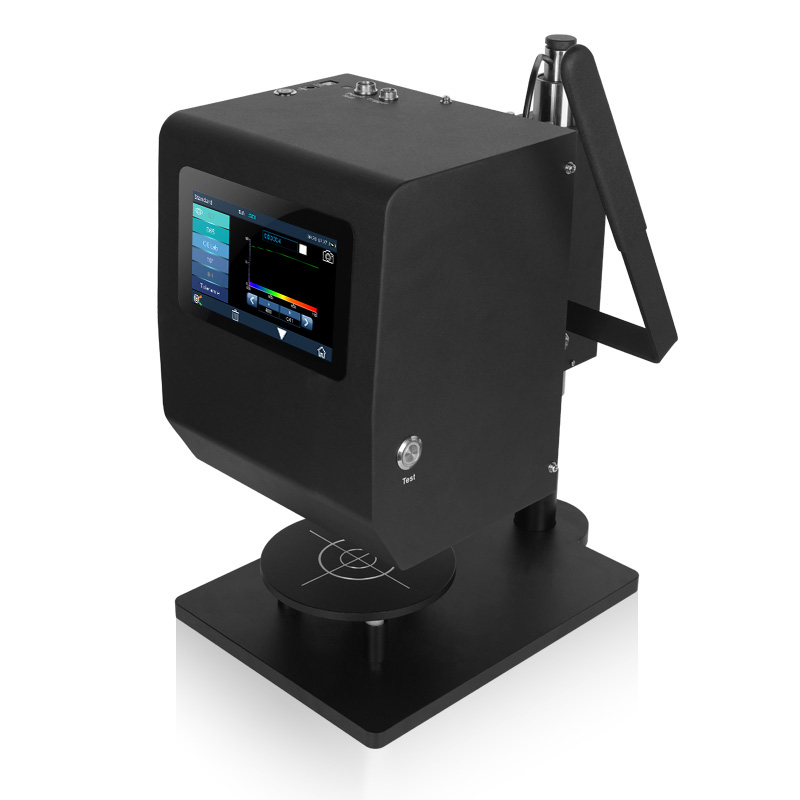

TS8290 портативный вертикальный спектрофотометр

Портативное вертикальное спектрофотометровое устройство TS8290

Спектрофотометр 3nh TS8290 является классическим прибором для измерения цвета, известным своей надежностью и простотой. Он обеспечивает количественные спектральные измерения отражающей способности объектов.Когда требуется строгая межприборная дельта E (ΔE), настольные спектрофотометры являются идеальным выбором. Технология Threenh' с портативный интегрирующий сферный столовой спектрофотометр TS8290 позволяет точное управление цветом и управление процессом.


Ключевые моменты

  • Φ30mm измерительная диафрагма

  • Быстрое измерение SCI+SCE

  • Двойный датчик 40 массивов

  • Несколько цветовых измерительных пространств и источников света для наблюдения

  • Оснащен 400 - 700 нм полный - волновой полосы сбалансированный светодиод и ультрафиолетовый источник света

  • 7-дюймовый сенсорный экран высокого разрешения промышленного класса

TS8290 портативный вертикальный спектрофотометр Инструкции Руководство по эксплуатации TS8290 портативный вертикальный спектрофотометр ПДФ
Это TS8290 Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)


Качество Сделано в Китае - единственный в мире производитель, предлагающий заменный и предварительно калибрированный измерительный элемент

TS8290 имеет удобный для пользователя интерфейс с интуитивно понятным управлением, что позволяет легко управлять и эффективно анализировать различные цвета данных. Его компактная и портативная конструкция повышает гибкость в настройках измерения цвета, в то время как его прочная конструкция обеспечивает долговечность в требовательных заводских условиях.

Портативный настольный спектрофотометр TS8290 - это спектрофотометр, разработанный 3nh с использованием собственной основной технологии спектроскопии. Он использует встроенный кремниевый фотодиодный массив (40 пар двойных рядов) датчиков и импортированную белую доску. Он также учитывает скорость измерения и удобство эксплуатации. Поворотная и прессованная структура делает тестирование более удобным. Повторяемость ΔE*ab портативного настольного спектрофотометра TS8290 легко контролируется в пределах 0,05, а межприборная ошибка ΔE*ab контролируется в пределах 0,15. Измерение является точным и может использоваться для точного анализа цвета и передачи в лаборатории.

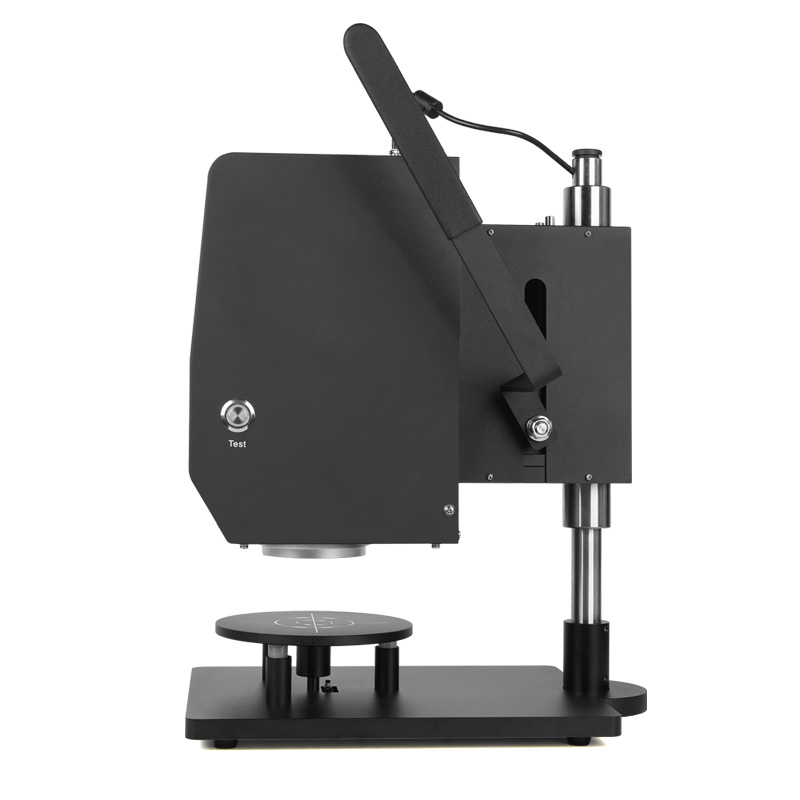

TS8290 Портативный вертикальный спектрофотометр

TS8290 оснащен интегрированной сферой, предлагающей геометрию d/8° (освещение/просмотр) - она освещает ту же сферическую, чтобы обеспечить углово равномерное поле освещения. Портативный настольный спектрофотометр TS8290 оснащен измерительной диафрагмой Φ30 мм, которая подходит для измерения образцов большой площади, отвечая требованиям точного измерения цвета и контроля качества в текстильной и одежной печати и краске, пластиковой электронике, керамике и других отраслях промышленности; его можно использовать для измерения флуоресцентных образцов.

TS8290_Industry_Applications

Особенности портативного столового спектрофотометра TS8290

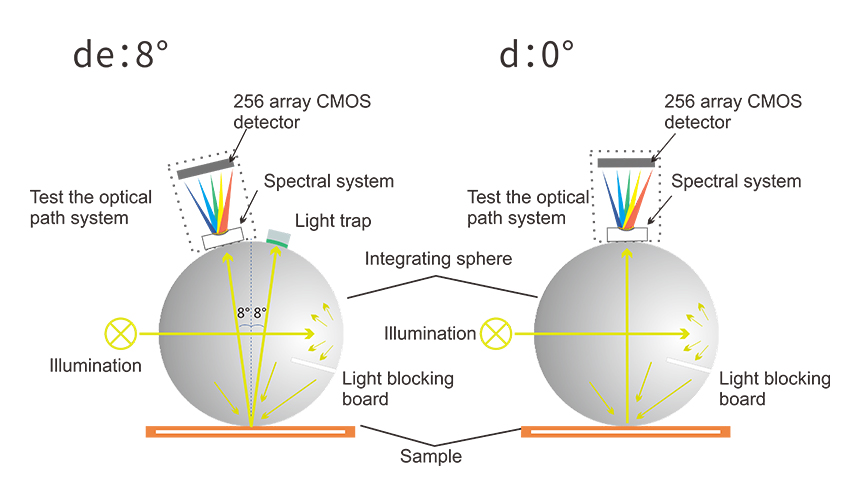

Международная конструкция D/8, совместима с измерениями SCI/SCE

Настольный спектрофотометр TS8290 принимает применимые на международном уровне условия наблюдения за освещением D/8, технологию синтеза SCI/SCE (включая зеркальное отражение/не включая зеркальное отражение) и поддерживает одновременное быстрое измерение SCI+SCE, время испытания составляет около 3,2 секунды.

Comparison of Optical Geometric Structures between D8 and D0

Кремниевый фотодиодный массив (двойный 40-массив) датчик

Большая площадь двойного датчика 40 массивов, сильный свет не будет насыщаться, низкая чувствительность к свету выше и более широкий диапазон спектрального ответа, обеспечивая скорость измерения, точность, стабильность и последовательность прибора.

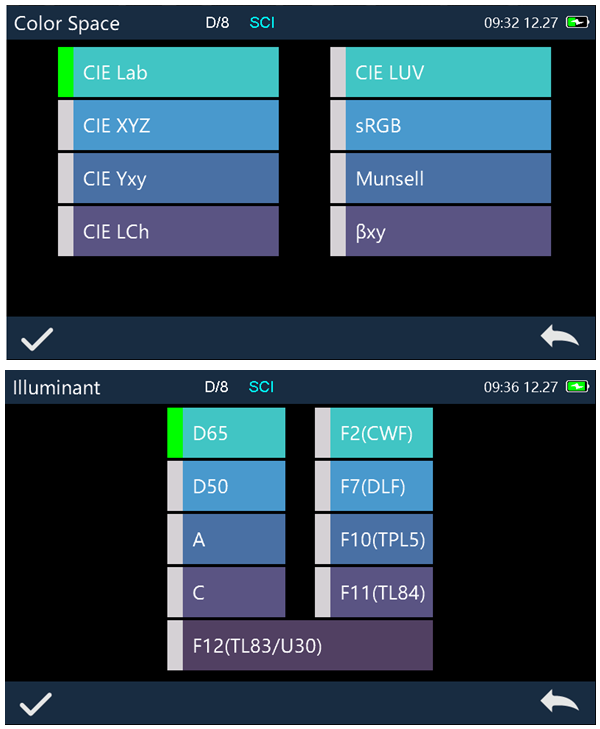

Несколько пространств измерения цвета, несколько источников света наблюдения

TS8290 настольный спектрофотометр обеспечивает CIE LAB, XYZ, Yxy, LCh, CIE LUV, Musell, s-RGB, HunterLab, βxy, DIN Lab99 цветовое пространство, а также D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4, F5, F6, F7 (DLF), F8, F9, F10 (TPL5), F11 (TL84), F12 (TL83 / U30) множественные источники света наблюдения, которые могут удовлетворять специальным требованиям измерения в различных условиях измерения.

TS8290 предоставляет различные цветовые индексы и осветители оценки, которые соответствуют международным стандартам. Различные источники света и индикаторы измерения цветовых индексов могут быть гибко добавлены через мобильный терминал или программу терминала ПК


Принять комбинированный источник света светодиода полного спектра и источник света УФ

Полнополосный сбалансированный светодиодный источник света обеспечивает достаточное распределение спектра в диапазоне видимого света, избегает отсутствия спектра белых светодиодов в определенных диапазонах длин волн и обеспечивает скорость измерения прибора и точность результатов измерений. Профессиональные источники ультрафиолетового света обеспечивают более надежное ультрафиолетовое тестирование.

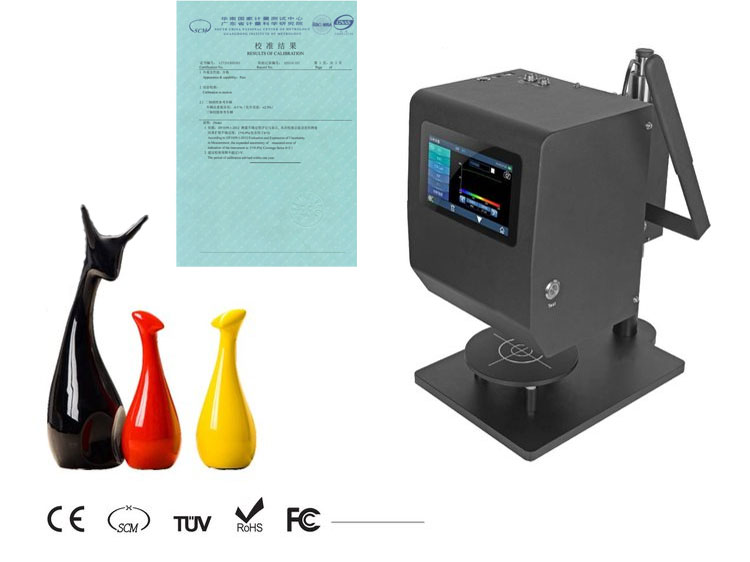

Отчет о метрологической проверке

Каждый настольный спектрофотометр TS8290 был проверен и испытан, а прибор проверяется в соответствии с стандартами измерений авторитетного отдела проверки на заводе, а данные измерений отслеживаются в Национальный институт метрологии, чтобы обеспечить авторитет данных испытаний прибора.

ts8290 vertical device Metrological verification report

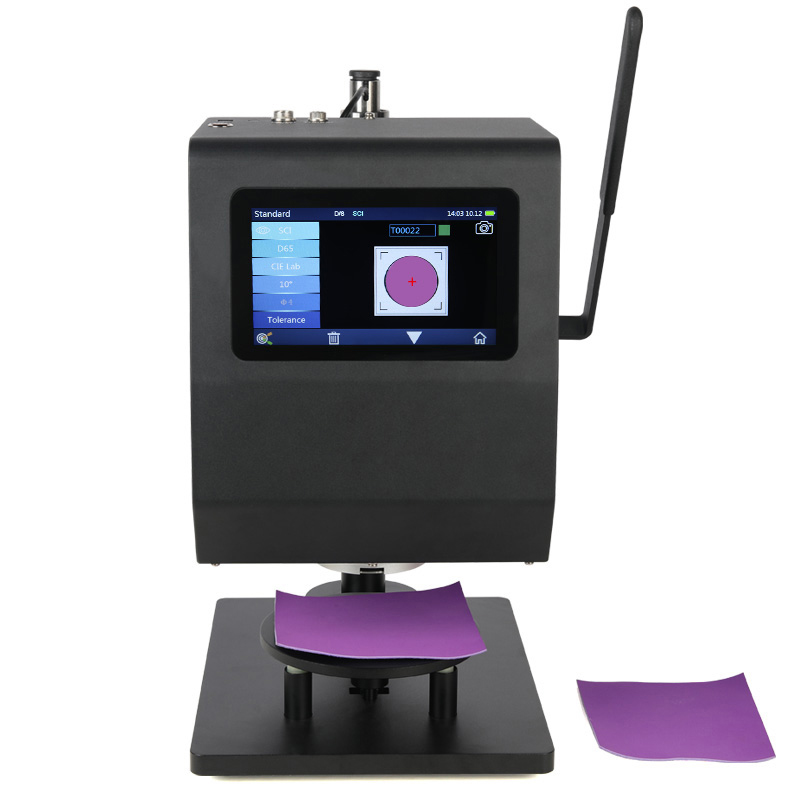

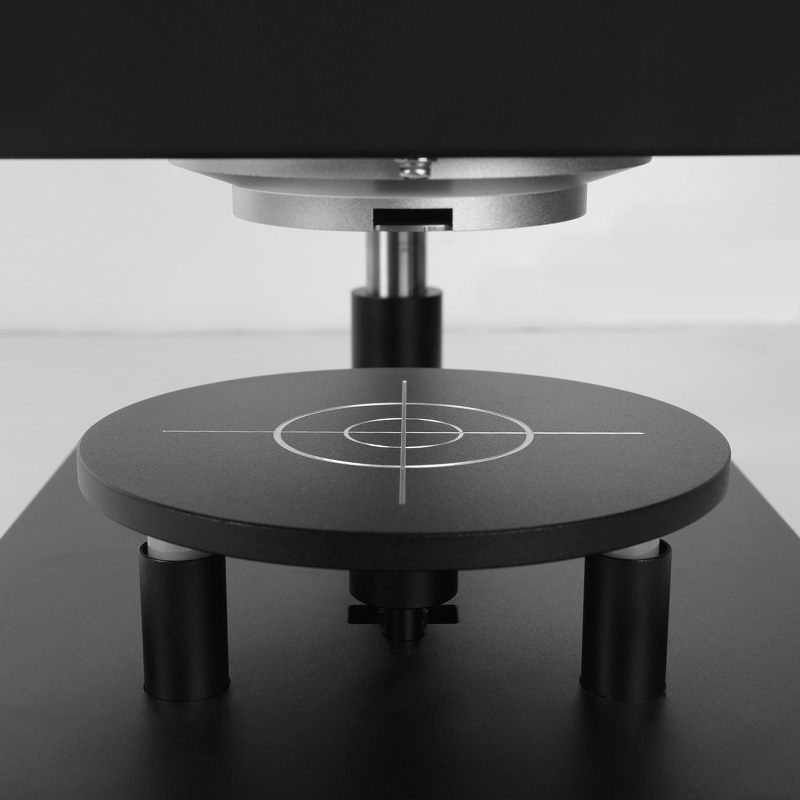

Камера локализации, может четко наблюдать измеренную область

Портативный настольный спектрофотометр TS8290 имеет встроенную камеру для кадровки и позиционирования. Благодаря кадровке камеры в режиме реального времени она может точно определить, является ли измеренная часть объекта центром цели, что повышает эффективность и точность измерения.

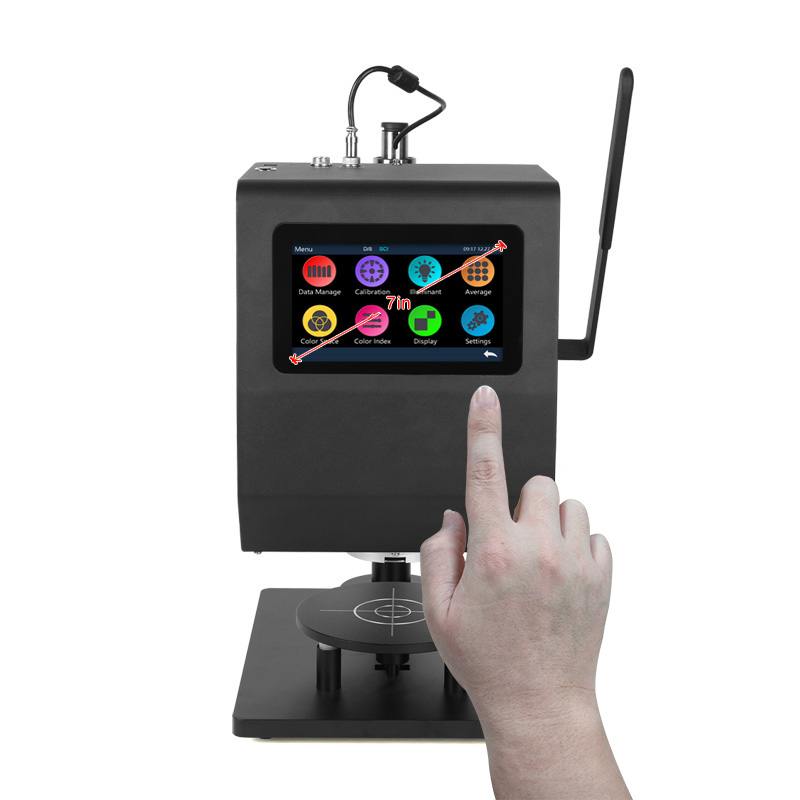

Сенсорный экран высокого разрешения промышленного класса, простой в использовании пользовательский интерфейс

Используя 7-дюймовый сенсорный экран высокого разрешения промышленного класса, управление является гладким, а простой в использовании пользовательский интерфейс делает работу удобной, удобной и простой в использовании.

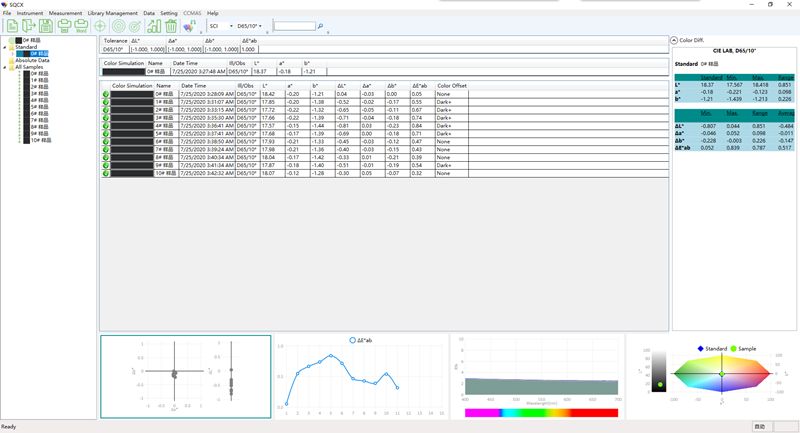

Программное обеспечение для управления цветами

Программное обеспечение для управления качеством SQCX в сочетании с настольным спектрофотометром TS8290 подходит для мониторинга качества и управления цветовыми данными в различных отраслях промышленности. Данные пользователя' управление цветом, сравнивание цветовых различий, генерирование отчетов о испытаниях, предоставление различных данных измерения цветового пространства и настройка управления цветом клиента.



Технология Threenh' Надежные и доступные компактные интегрирующие сферические настольные спектрофотометры предназначены для установления процедур цветового контроля или улучшения существующих процессов контроля, которые в настоящее время полагаются на неспектральные устройства или визуальные проверки для принятия решений о прохождении / неудаче. Эти приборы упрощают рабочий процесс измерения цвета и могут использоваться в сочетании с программным обеспечением для соответствия цветам или контроля качества для создания всеобъемлющих решений для измерения цвета. TS8290 Оснащен всеми аксессуарами для его нормального функционирования, а именно масками площади (SAV, LAV и USAV), белой калибровочной плиткой, черной ловушкой, зеленой плиткой, кабелем питания и серийным кабелем связи.

Запрос дополнительной информации портативный вертикальный спектрофотометр TS8290


У вас есть вопросы, нужны консультации или чисто техническая информация о нашем спектрофотометре серии TS? Для этого предлагаем заполнить контактную форму, подробно указав свой запрос в поле «комментарии». Все наши специалисты по спектрофотометрам в вашем распоряжении, чтобы ответить как можно быстрее.


Technical Parameters Of TS8290 Portable Benchtop Spectrophotometer

ModelTS8290
Optical GeometryD/8 (diffuse illumination, 8° direction reception);
SCI/SCE measurement; include UV/exclude UV measurement;
Comply with standard CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO7724-1, ASTM E1164, DIN5033 Teil7
FeaturesΦ30mm measuring aperture, suitable for measuring large area samples;
Standard configuration of rotary pressing structure, more convenient for testing;
Accurate measurement, can be used for accurate analysis and transmission of laboratory colors;
It is used for accurate color measurement and quality control in textile and garment printing and dyeing, plastic electronics, ceramics and other industries; it can be used for fluorescent sample measurement.
Integrating Sphere SizeΦ152mm
Light SourceCombined full spectrum LED light source, UV light source
Spectrophotometric ModePlane Grating
SensorSilicon photodiode array (40 groups in dual rows)
Wavelength Range400~700nm
Wavelength Interval10nm
Semiband Width10nm
Measured Reflectance Range0-200%
Measuring ApertureΦ30mm/Φ25.4mm
Specular ComponentSimultaneously test SCI/SCE
Color SpaceCIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2)
Color Difference FormulaΔE*ab,ΔE*uv,ΔE*94 ,ΔE*cmc(2:1),ΔE*cmc(1:1) ,ΔE*00, DINΔE99, ΔE(Hunter)
Other Colorimetric IndexWI (ASTM E313, CIE/ISO, AATCC, Hunter),
YI (ASTM D1925, ASTM 313),
Metamerism index Mt,
Staining Fastness, Color Fastness, Color Strength, Opacity,
8° gloss, 555 color classification
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F5，F6,F7(DLF),F8,F9，F10(TPL5),F11(TL84),F12(TL83/U30)
Displayed DataSpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Simulation, Color Offset
Measuring TimeAbout 1.5s (Measure SCI & SCE about 3.2s)
RepeatabilityChromaticity value:MAV/SCI, within ΔE*ab 0.05 (After the instrument is warmed up and calibrated, measure the average value of the whiteboard 30 times at an interval of 5s)
Inter-instrument ErrorMAV/SCI, Within ΔE*ab 0.15(Measured average value of 12 tiles of BCRA series Ⅱ)
Measurement methodSingle measurement, average measurement (2~99 times)
LocatingCamera lpcating
DimensionL*W*H=425X250X470mm
WeightApprox. 18kg
PowerAC 24V, 3A Power adapter power supply
Illuminant Life Span5 years, more than 3 million times measurements
Display7-inch TFT color LCD, Capacitive Touch Screen
Data PortUSB, Bluetooth®5.0, Trigger switch interface
Data StorageStandard 1000 Pcs, Sample 30000 Pcs(SCI/SCE counts as one piece of data)
LanguageSimplified Chinese, Traditional Chinese, English
Operating Environment0~40℃, 0~85%RH (no condensation), altitude: less than 2000m
Storage Environment-20~50℃, 0~85%RH (no condensation)

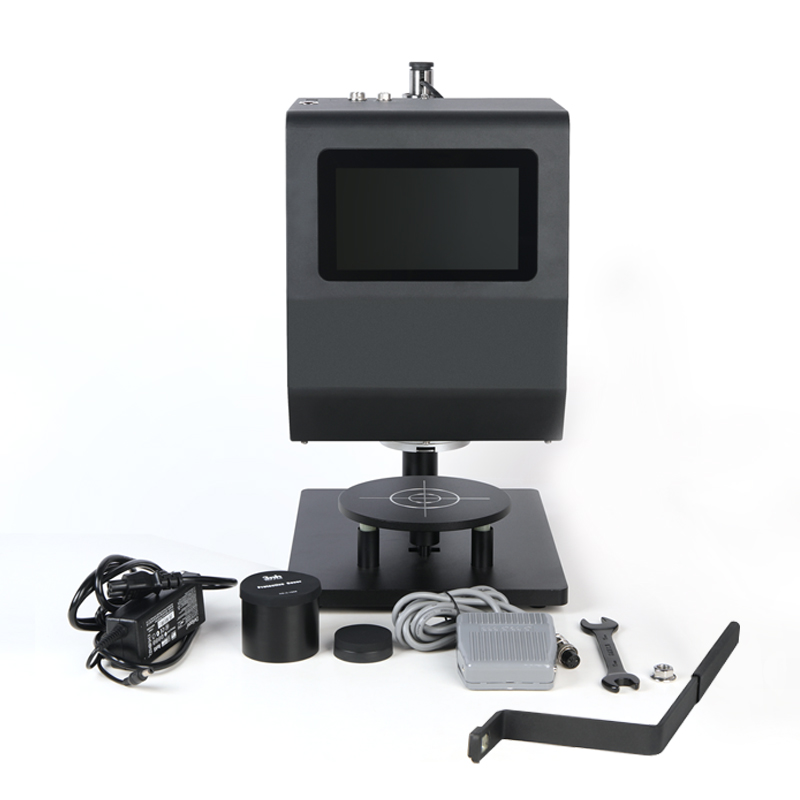

Standard AccessoryPower adapter, data cable, manual, quality management software (download from official website), calibration box, measuring aperture, rotating bracket
Optional AccessoryMini printer, Foot switch
NotesThe specifications are subject to change without notice.


Наши ценные клиенты

  • ориф Логотип клиента
  • 3nh клиент кадбери
  • Логотип виолончелы
  • вектор логотипа птиц
  • Клиент лахани
  • Логотип клиента mohani
  • Клиент световой
  • клиент шакти

Часто задаваемые вопросы TS8290  Столовые спектрофотометры

Для контроля качества чернил (CMYK, цвета пятен, плотность печати, формулировка и контроль качества на стороне пресса), эти спектрофотометры / спектроденситометры 3nh стоят выше остальных:


1. YD5050/YD5010 (лучшее для печати и QC печати)

  • Кольцевое освещение 45/0, ISO 5-4 / ISO 13655 (M0/M1/M2/M3)

  • Измеряет плотность (статус T/E/A/I), увеличение точки, ловушку, контраст печати

  • ΔE*ab ≤ 0,03, плотность ≤ 0,01D

  • Небольшие диафрагмы (Φ2/4/8мм) для мелкой печати и чернильных точек

  • Идеально: упаковка, этикетка, гравировка, флексо, контроль цвета CMYK/spot

    YD5050


2. TS8560 Benchtop (лабораторная формулировка и самая высокая точность)

  • d/8° сфера, SCI/SCE, УФ-контроль

  • ΔE*ab ≤ 0,01 (повторяемость), IIA ≤ 0,1

  • Многообразные диафрагмы (Φ3/8/15/25mm)

  • Лучшее для: исследований и разработок, составления чернил, консистенции партии, флуоресцентных чернил

    TS8560_Benchtop_colorimeter


3. TS7700 портативный (производство и полевое сопоставление)

  • d/8° (SCI/SCE), ΔE*ab ≤ 0,02

  • Быстрый, портативный, большой диафрагма Φ20mm

  • Лучшее для: проверки на стороне прессы, поступающие чернила на складе, соответствие на месте

    TS7700_Portable_colorimeter
    3НХ TS7700

4. YS6060 Benchtop (лаборатория высокого уровня и передаваемые чернила)

  • 360-780 нм, регулируемый УФ, двойный CMOS

  • Режимы отражения и передачи

  • Мульти-диафрагма (Φ4/8/15/25.4mm)

  • Лучшее для: высокоточных лабораторных исследований и разработок, прозрачных/флуоресцентных чернил

    YS6060_Benchtop_colorimeter


Краткая рекомендация

  • Лучший пресс-бок / печать QC: YD5050

  • Верхняя лабораторная формулировка: TS8560

  • Лучшее портативное производство: TS7700

  • Высококласная лаборатория R&D: YS6060

Все обеспечивают ультраточный цвет, плотность и последовательность для офсетных, флексо, гравировки, экранопечатки и упаковки чернил.


Для измерения цвета раствора следует использовать колориметр или спектрофотометр. Прибор направляет свет через жидкость и количественно измеряет поглощение на определенных длинах волн. Полученные значения указывают на цветовую интенсивность раствора и, по умолчанию, концентрацию раствора.

Для профессионального сопоставления красок (декоративной, автомобильной, промышленной, металлической / жемчужной), это самые высокопроизводительные спектрофотометры от 3nh - оптимизированы для формулирования, консистенции партии, контроля метамеризма и сопоставления поля / магазина:


1. Премиум Benchtop 3nh YS6060 (лучшая лаборатория и формулировка)

  • d/8° сфера, SCI/SCE, УФ-контроль (360–780 нм)

  • ΔE*ab ≤ 0,015, IIA ≤ 0,2 — сверхточный для исследований и разработок

  • Многообразные диафрагмы (Φ4/8/15/25.4mm)

  • Режимы передачи + отражения

  • Лучшее для: Лабораторная формулировка краски, флуоресцентные пигменты, стандартизация цвета

2. портативный 3nh TS7700 (лучший на месте/производство)

  • d/8° (SCI/SCE), ΔE*ab ≤ 0,02

  • Большая диафрагма Φ20 мм — средняя текстура/блеск

  • Быстрый, портативный, прочный

  • Лучшее для: счетчики магазина краски, соответствие рабочего места, контроль качества производства

3. 3nh MS3008 многоугольные (металлические/перлесцентные краски)

  • 8-угольное измерение (15°/25°/45°/75°/110° + другие)

  • Для флип-флопов, искренних, жемчужных, металлических покрытий

  • Высокая стабильность для специальных эффектов

  • Лучшее для: Автомобильная краска, порошковые покрытия, металлические пигменты, высококачественные промышленные покрытия, автомобильный OEM

4. 3nh YS3010/YS3060 (портативный средний диапазон)

  • d/8°, SCI/SCE, UV регулируемый

  • Заменные диафрагмы (Φ4/8mm)

  • Bluetooth + USB

  • Лучшее для: Соответствие общего магазина краски, рутинный контроль качества

Краткие лучшие рекомендации

  • Лабораторная формулировка / R & D: 3nh YS6060

  • Портативный магазин краски на месте: 3nh TS7700

  • Металлическая / жемчужная краска: 3nh MS3008

  • Портативный для начального уровня: 3nh YS3010


Все они обеспечивают стабильные спектральные данные, минимальный метамеризм и идеальную последовательность от партии к партии, что имеет решающее значение для соответствия краски.


Колориметра достаточно для базовых, рутинных проверок цвета, в то время как всеобъемлющий цветВот ясный разрыв:

Когда колориметра достаточно

  1. Простые цветовые потребностиИдеально подходит для проверки того, соответствует ли образец заранее определенному стандарту (например, базовые партии краски, пластиковые детали с твердыми цветами).

  2. Постоянные условия освещенияРаботает хорошо, когда измерения выполняются под фиксированными стандартными источниками света (нет необходимости учитывать различные световые эффекты).

  3. Чувствительные к затратам, объёмные задачи : Идеально подходит для производственных линий, требующих быстрых, недорогих цветовых проверок без передового анализа данных.

Когда использовать спектрофотометр

  1. Точное количественное определение цвета:

  2. Сложный цветовой анализТребуется для металлических/жемчужных отделок, прозрачных материалов или образцов с изменениями блеска/текстуры.

  3. Соблюдение и документация:


Чтобы ответить на этот вопрос, сначала нужно уточнить свои конкретные потребности:

  • Это для простого контроля качества цвета (QC)?

  • Для координации с управлением цветом цепочки поставок?

  • Чтобы контролировать цветовую стабильность онлайн?

  • Вам нужна компьютерная цветовая коррекция или цветовая коррекция производства?

  • Каков ваш бюджет?

  • Систематический контроль и оценка цветовых характеристик в окрашенных продуктах?

Если на первоначальной стадии вы не полностью понимаете свои требования, наши инженеры по управлению цветами готовы общаться с вами. Мы рекомендуем решения, адаптированные к вашим потребностям. Когда позволяют условия, мы можем предоставить демонстрации прототипов и испытания, чтобы убедиться, что прибор соответствует вашим практическим требованиям применения.
