Многофункциональный спектрофотометр ST70

ST70 портативный цветовой измерительный спектрофотометр

Спектрофотометр ST70 - это компактное портативное устройство для измерения цвета, предназначенное для быстрого и точного анализа цвета. Оснащенный однолучевой оптической системой, он предлагает надежную производительность для базовой оценки цвета в различных отраслях промышленности, широко используемой для испытания цвета разных материалов, таких как стоматология, печать, пластик, фрукты, текстиль, автомобильи т.д.


Ключевые моменты

  • Двойный датчик 32 массива

  • спектральный диапазон 360-780 нм

  • Поддержка стандартных цветовых пространств, таких как CIE LAB, XYZ и s-RGB

  • Геометрия освещения/просмотра: Геометрия D/8 (SCI/SCE)

  • Хорошая повторяемость (ΔEab ≤0,02) и межинструментальное согласие (ΔEab ≤0,15)

  • Читать цвет зубов с абсолютной точностью, идеально подходит для проверки цвета на месте в таких отраслях, как краски, пластмассы и текстиль

Многофункциональный спектрофотометр ST70 Инструкции Руководство по эксплуатации Многофункциональный спектрофотометр ST70 ПДФ
Это ST70 Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

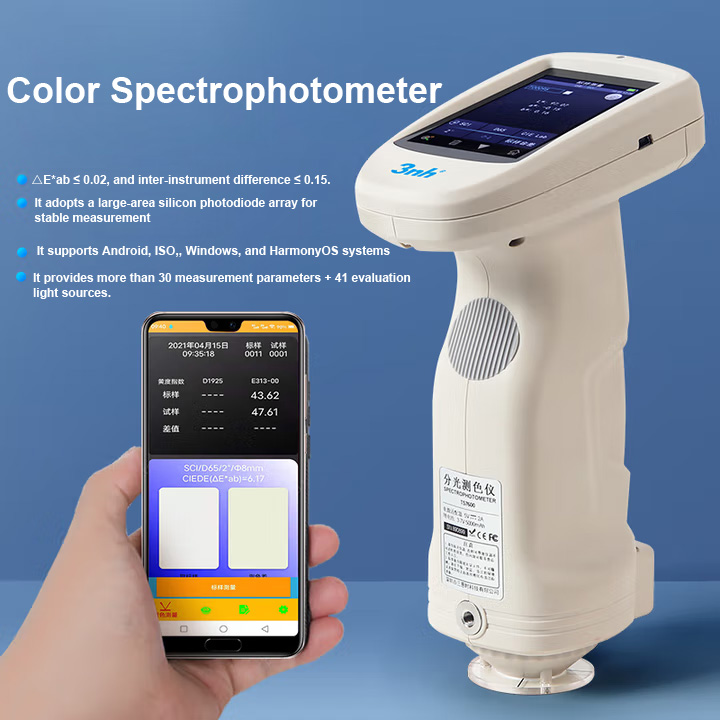

Инновационный прибор с высокоточной технологией спектрофотометра для быстрого, простого и чрезвычайно точного цифрового определения цвета образцов.

Спектрофотометр ST70 - это спектрофотометр, разработанный на основе основной технологии серии 3NH TS, с использованием встроенных датчиков фотодиодного массива (двойные 32 группы), импортированной белой доски, учитывая при этом скорость измерения и удобство работы. Повторяемость дельта E* AB спектрофотометра ST70 легко контролируется в пределах 0,02, а межприборная ошибка дельта E* AB контролируется в пределах 0,15, чтобы сделать измерение более точным. И данные испытаний могут быть использованы для точного анализа цвета и передачи в лаборатории.

Разработано с учетом вашей отрасли


Спектрофотометр ST70 оснащен 5 видами измерительных диафрагм, с более широкой адаптивностью, точным измерением цвета и стабильной производительностью. Он используется для точного измерения цвета и контроля качества в стоматологии, пластиковой электронике, красочном черниле, текстильной и одежной печати и краске, печати, керамике и других отраслях промышленности, и может использоваться для измерения флуоресцентных образцов.

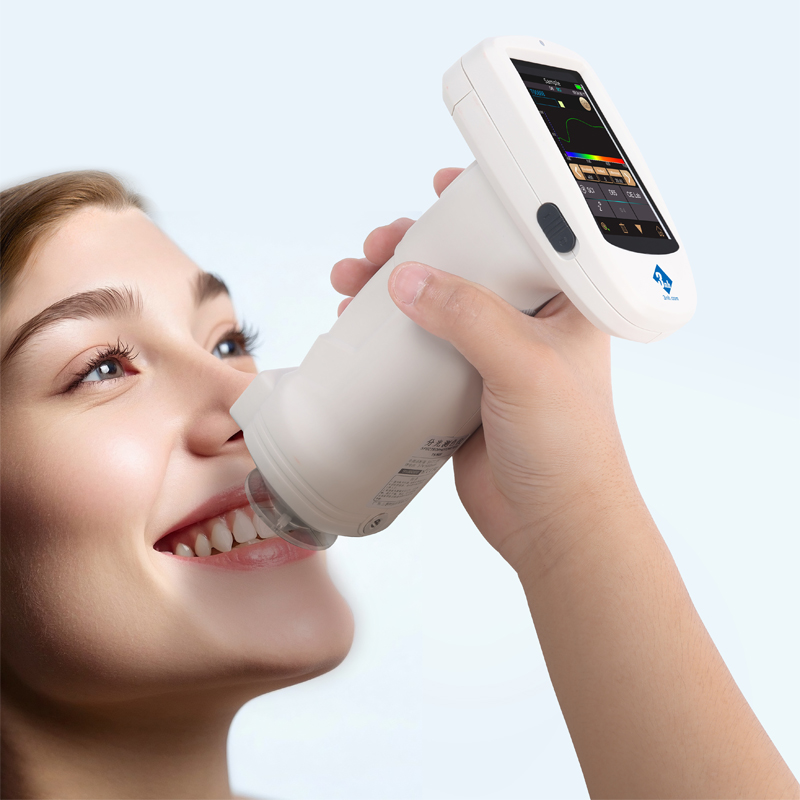

Точное определение тени зуба

3nh ST70 был разработан для точного, быстрого и надежного определения тени натуральных зубов и керамических реставраций. Высокоточная технология спектрофотометра точно определяет тень зубов. Он делает это объективно и воспроизводительно, независимо от условий окружающего света. Для повышения надежности процесса и меньшего количества жалоб.



Особенности ST70

Большая площадь фотодиодных массивов (двойные 32 массива) датчик

Большая площадь двойного датчика 26 массивов, сильное насыщение светом, слабая чувствительность к свету и более широкий диапазон ответа спектра, чтобы обеспечить скорость измерения прибора, точность, стабильность и последовательность, независимую технологию ядра и международные стандарты той же платформы, чтобы достичь полной совместимости.


Принять структуру D/8 и режим SCI/SCE

Спектрофотометр ST70 использует широко международное использование оптической структуры D/8, технологию синтеза SCI/SCE (Зеркальный компонент включен/Зеркальный компонент исключен), поддерживает SCI+SCE в то же время быстрое измерение, время испытания около 1,5 секунды.


Сочетание полного спектра светодиодного источника света и ультрафиолетового источника света

Использование 360-700 нм полного спектра светодиодного источника света обеспечивает достаточное спектральное распределение в диапазоне видимого света, избегая спектральной потери определенных полос, сильный свет не будет насыщен, слабый свет более чувствителен, и флуоресцентные образцы могут быть легко измерены.

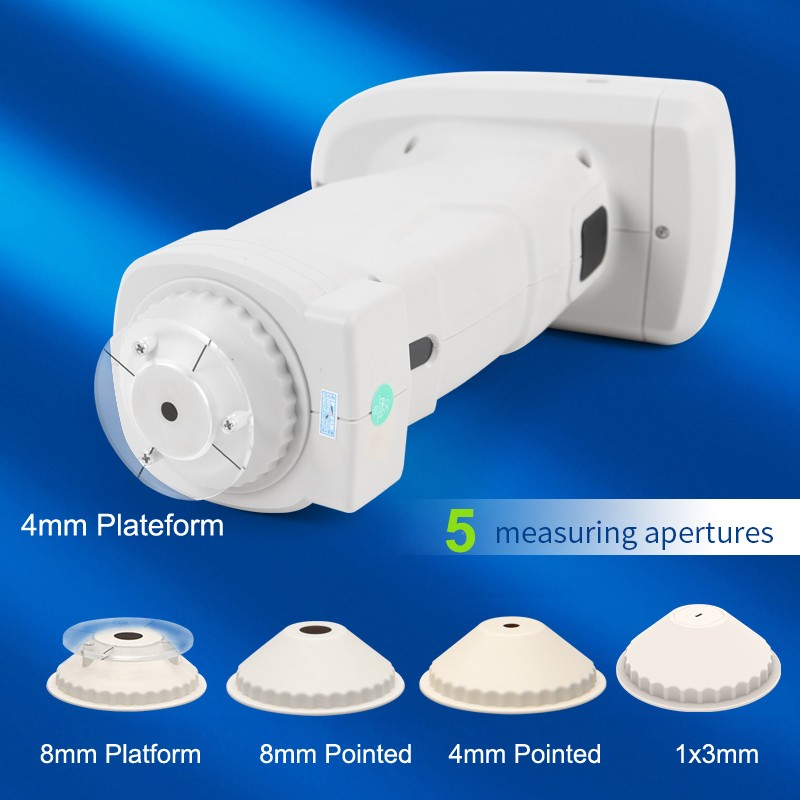

Оснащены четырьмя видами измерительных отверстий


Он оснащен пятью типами измерительных диафрагм, которые могут удовлетворять потребности измерения различных размеров образцов, и подходит для точного измерения цвета образцов с различными спецификациями и формами.

Фабричный стандарт спектрофотометра ST70 с плоской диафрагмой 4 мм, плоской диафрагмой 8 мм, плоской диафрагмой 4 мм, диафрагмой конца 4 мм, 1 х 3 мм диафрагма, в общей сложности четыре измерительных отверстия для удовлетворения потребностей измерения большинства специальных образцов.


Позиционирование камеры может четко наблюдать за измеренной площадью


Спектрофотометр ST70 имеет встроенную камеру. Благодаря съемке сцены в режиме реального времени камерой можно точно определить, является ли измеренная часть объекта центром цели, что повышает эффективность и точность измерения.




Безконтактная автоматическая калибровка, профессиональная импортированная белая доска, более износостойкая, грязная, стабильная



Поставьте основание безопасно, чтобы убедиться, что доска не грязная.


Предлагаем 10 видов цветового измерения пространства и 41 вид источника света наблюдения

Предложение CIE LAB, XYZ, Yxy, LCh, CIE LUV, S-RGB, HunterLab, βxy, DIN Lab99, Munsell (C / 2) цветовые пространства и D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4, F5, F6, F7 (DLF), F8, F9, F10 (TPL5), F11 (TL84), F12 (TL83 / U30), B, U35, NBF, ID50, ID65, LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-BH1, LED-RGB1, LED-V1, LED-V2, LED-C2, LED-C3, LED-C5. Он также может быть настраиваемым источником света (в общей сложности 41 вид источника света, частично реализуется через программное обеспечение ПК / программное обеспечение APP), и может удовлетворять специальным требованиям измерения в различных условиях измерения.


Многие цветовые индексы


Спектрофотометр ST70 не только обеспечивает обычно используемое измерение цвета, но и обеспечивает спектральную отражающую способность, WI (ASTM E313, CIE / ISO, AATCC, Hunter, TaubeBergerStensby), YI (ASTM D1925, ASTM 313), индекс метамеризма Mt, крепкость к окрашению, крепкость к цвету, крепкость к цвету, непрозрачность, блеск 8 градусов, классификация 555 тонов, углерод (My, dM), плотность цвета CMYK (A, T, E, M), тона, индекс хрома Мюнселя (часть функции реализуется программным обеспечением ПК).






Отличные ошибки прибора и повторяемость


Результаты доступны за секунды. Результат ясно видим на дисплее в течение нескольких секунд. Обеспечить последовательность данных измерений нескольких устройств, которые должны использоваться для соответствия цветам и точной передачи цвета. Быстрое определение тени экономит время и деньги.

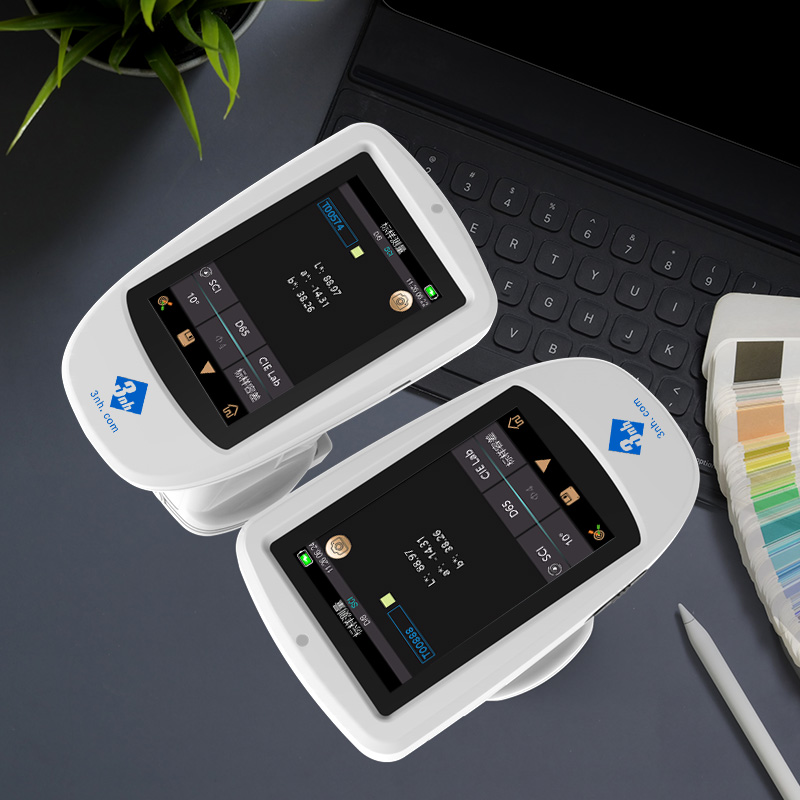

Comparison of Repetitive Measurement Data


Поддержка Huawei Harmony OS, Android, IOS, аплетов Wechat, программ Windows


Эта обширная поддержка системы позволяет беспрепятственную интеграцию на различных платформах, независимо от того, вы' на мобильном устройстве или за столом, что делает передачу данных и взаимодействие с устройством легким.




TS7700 Instrument product show

Супер грязностойка и стабильная стандартная белая калибровочная доска;

Запросить информацию об испытательном оборудовании для спектрофотометра ST70


Вы планируете интегрировать один или несколько спектрофотометров ST70? Вам нужны советы или дополнительная информация? Предлагаем заполнить контактную форму ниже, указав свой запрос. Наши команды экспертов по испытательному оборудованию готовы реагировать как можно быстрее.





ModelST70 spectrophotometer
Optical GeometryD/8 (diffused illumination, 8-degree viewing angle)
SCI (specular component included)/SCE (specular component excluded) ; Include UV / excluded UV light source
Conforms to CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
CharacteristicAdopt 3nh TS series core technology, 5 measuring apertures for accurate color analysis and transmission in laboratory
It is used for precise color measurement and quality control in plastic electronics, paint and ink, textile and garment printing and dyeing, printing, ceramics and other industries, and for fluorescent sample measurement.
Integrating Sphere SizeΦ40mm
Light SourceCombined full spectrum LED light source, UV light source
Spectrophotometric ModeFlat Grating
SensorSilicon photodiode array (double row 32 groups)
Wavelength Range360~780nm
Wavelength Interval10nm
Measured Reflectance Range0-200%
Measuring Aperture5 apertures: MAV:Φ8mm/Φ10mm；SAV:Φ4mm/Φ5mm;SSAV:1x3mm
Specular ComponentSCI&SCE
Color SpaceCIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99,Munsell(C/2)
Color Difference FormulaΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter)
Other Colorimetric IndexSpectral reflectance,WI(ASTM E313,CIE/ISO, AATCC, Hunter, TaubeBergerStensby),
YI(ASTM D1925,ASTM E313),
Metamerism Index MI,
Staining Fastness, Color Fastness, Color Strength, Opacity,
8° Glossiness,555 tone classification, Carbon (My,dM), color density CMYK(A,T,E,M), Tint, Munsel chroma index (part of the function is realized by PC software)
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75, F1,F2(CWF),F3,F4,F5, F6,F7(DLF),F8 ,F9,F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF, ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5, able to customized light source (total 41 kinds of light source, Partially realize through the PC software /APP software)
Displayed DataSpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color simulation, Color Offset
Measuring TimeAbout 1.5s
RepeatabilityChromaticity value: MAV/SCI, within ΔE*ab 0.02 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
Spectral reflectance: MAV/SCI, Standard deviation within 0.08% (400 nm to 700 nm: within 0.18%)
Inter-instrument ErrorMAV/SCI, Within ΔE*ab 0.15 (Average for 12 BCRA Series II color tiles)
Display Resolution0.01
Measurement ModeSingle Measurement, Average Measurement(2-99times)
Locating MethodCamera Locating,stabilizer cross position
DimensionL*W*H=129X76X217mm
WeightApprox 600g
BatteryLi-ion battery, 8800 measurements within 8 hours
Illuminant Life Span10 years, more than 1.5 million times measurements
Displayed Data3.5-inch TFT color LCD, Capacitive Touch Screen
Data PortUSB, Bluetooth ® 5.0
Data StorageStandard 1000 Pcs, Sample 30000 Pcs, APP/PC mass storage
Software SupportAndroid,IOS,Windows,Harmony OS,Wechat applets
LanguageSimplified Chinese, English, traditional Chinese
Operating Environment0~40℃, 0~85%RH (no condensing), Altitude < 2000m
Storage Environment-20~50℃, 0~85%RH (no condensing)
Standard AccessoryPower Adapter, USB cable, User Guide, PC Software(Download from office website), White and Black Calibration Cavity, Protective Cover, Wrist strap, 8mm flat aperture, 8mm tip aperture, 4mm flat aperture, 4mm tip aperture,1x3mm tip aperture
Optional AccessoryMicro Printer, Powder Test Box
NotesThe specifications are subject to change without notice.



Наши ценные клиенты

  • партнер axa
  • логотип pidilite клиента
  • Логотип клиентов gsk
  • Логотип клиентов Honda
  • клиент cipla
  • Клиент jaquar
  • логотип партнера Vishay
  • вектор логотипа птиц

Часто задаваемые вопросы ST70  Портативные спектрофотометры

Для классификации качества стекла (цвет, пропускаемость, туман, однородность покрытия, архитектурное / авто / оптическое стекло), лучшими 3nh и ведущими в отрасли инструментами являются:


1. 3nh YS6060 Benchtop (лучшая лабораторная точность)

  • d / 8 ° интегрирующая сфера, 360-780nm, регулируемая УФ

  • Двойный режим: отражение + передача

  • ΔE*ab ≤ 0,015, IIA ≤ 0,2, измерение тумана

  • Многообразные диафрагмы (Φ4/8/15/25.4mm)

  • Идеально: цветное стекло, покрытое стекло, оптическое стекло, лабораторные исследования и разработки


2. 3nh TS8560 Benchtop (ультра-высокая точность)

  • d/8° сфера, SCI/SCE, УФ-контроль

  • ΔE*ab ≤ 0,01 (повторяемость)

  • Большое отделение передачи

    Лучшее для: высококачественного архитектурного стекла, стекла с покрытием Low-E



3. портативный 3nh ST70 (производство/поле)

  • d/8° (SCI/SCE), ΔE*ab ≤ 0,02

  • Ручный, быстрый, нерушительный

    Лучшее для: проверки линии, входящего стекла, классификации на месте



4. портативный 3nh NS810 (экономически эффективный)

  • Геометрия 45/0, ΔE*ab ≤ 0,04

  • Сенсорный экран, прочный

  • Лучшее для: твердоцветного стекла, рутинного контроля качества

Краткая рекомендация

  • Верхняя лаборатория: YS6060

  • Ультраточность: TS8560

  • Портативное производство: ST70

  • Экономический контроль качества: NS810

Все измеряют последовательность цвета, пропускаемость, туман и однородность покрытия для классификации качества стекла.


Машина, используемая для измерения цвета, в первую очередь называется колориметром или спектрофотометром.

СпектрофотометрНаиболее распространенный и точный тип. Он анализирует свет, отражаемый/передаваемый объектом в видимом спектре, чтобы точно количественно определить цвет. Спектрофотометр может измерять цвета на гладких или матовых поверхностях, а также текстурированных, глянцевых, зеркально-подобных поверхностях и цветов специальных эффектов. Он измеряет отраженный свет образца под фиксированным углом (например, 45°) или захватывает свет, отраженный под всеми углами, чтобы вычислить измерения цвета, которые тесно соответствуют тому, что воспринимает человеческий глаз. Кроме того, подобно тому, как люди перевернули образец для просмотра цветов под разными углами, спектрофотометр подходит для измерения различных материалов и характеристик поверхности. Широко используется в таких отраслях, как краска, текстиль, пластмассы, химические вещества, фармацевтические препараты и печать.

КолориметрТакже называется фотоэлектрический интегрирующий колориметр, а более простой, более экономически эффективный вариант. Он измеряет цвет на основе трех основных цветов (RGB) и подходит для основных потребностей в соответствии цвета. Фотоэлектрический интегрирующий колориметр - это устройство измерения цвета, основанное на принципе фотоэлектрической интеграции. Он напрямую измеряет значения тристимула XYZ объекта' с использованием трех цветовых фильтров (красный, зеленый, синий) и кремниевых фотоэлементов в качестве трех датчиков. Принцип измерения цвета этого прибора имитирует человеческий глаз' механизм восприятия трех основных цветов (красный, зеленый, синий). Он корректирует относительную спектральную чувствительность детектора через цветовые фильтры, чтобы соответствовать рекомендованным CIE функциям спектрального тристимульного значения x(λ), y(λ) и z(λ).

СпектроколориметрСочетает в себе функции спектрофотометров и колориметров, предлагая как спектральные данные, так и значения цветового пространства для всестороннего анализа.

Для контроля качества чернил (CMYK, цвета пятен, плотность печати, формулировка и контроль качества на стороне пресса), эти спектрофотометры / спектроденситометры 3nh стоят выше остальных:


1. YD5050/YD5010 (лучшее для печати и QC печати)

  • Кольцевое освещение 45/0, ISO 5-4 / ISO 13655 (M0/M1/M2/M3)

  • Измеряет плотность (статус T/E/A/I), увеличение точки, ловушку, контраст печати

  • ΔE*ab ≤ 0,03, плотность ≤ 0,01D

  • Небольшие диафрагмы (Φ2/4/8мм) для мелкой печати и чернильных точек

  • Идеально: упаковка, этикетка, гравировка, флексо, контроль цвета CMYK/spot

    YD5050


2. TS8560 Benchtop (лабораторная формулировка и самая высокая точность)

  • d/8° сфера, SCI/SCE, УФ-контроль

  • ΔE*ab ≤ 0,01 (повторяемость), IIA ≤ 0,1

  • Многообразные диафрагмы (Φ3/8/15/25mm)

  • Лучшее для: исследований и разработок, составления чернил, консистенции партии, флуоресцентных чернил

    TS8560_Benchtop_colorimeter


3. TS7700 портативный (производство и полевое сопоставление)

  • d/8° (SCI/SCE), ΔE*ab ≤ 0,02

  • Быстрый, портативный, большой диафрагма Φ20mm

  • Лучшее для: проверки на стороне прессы, поступающие чернила на складе, соответствие на месте

    TS7700_Portable_colorimeter
    3НХ TS7700

4. YS6060 Benchtop (лаборатория высокого уровня и передаваемые чернила)

  • 360-780 нм, регулируемый УФ, двойный CMOS

  • Режимы отражения и передачи

  • Мульти-диафрагма (Φ4/8/15/25.4mm)

  • Лучшее для: высокоточных лабораторных исследований и разработок, прозрачных/флуоресцентных чернил

    YS6060_Benchtop_colorimeter


Краткая рекомендация

  • Лучший пресс-бок / печать QC: YD5050

  • Верхняя лабораторная формулировка: TS8560

  • Лучшее портативное производство: TS7700

  • Высококласная лаборатория R&D: YS6060

Все обеспечивают ультраточный цвет, плотность и последовательность для офсетных, флексо, гравировки, экранопечатки и упаковки чернил.


Всегда образец предварительного производства перед массовым производством; Всегда окончательная проверка перед отгрузкой;
