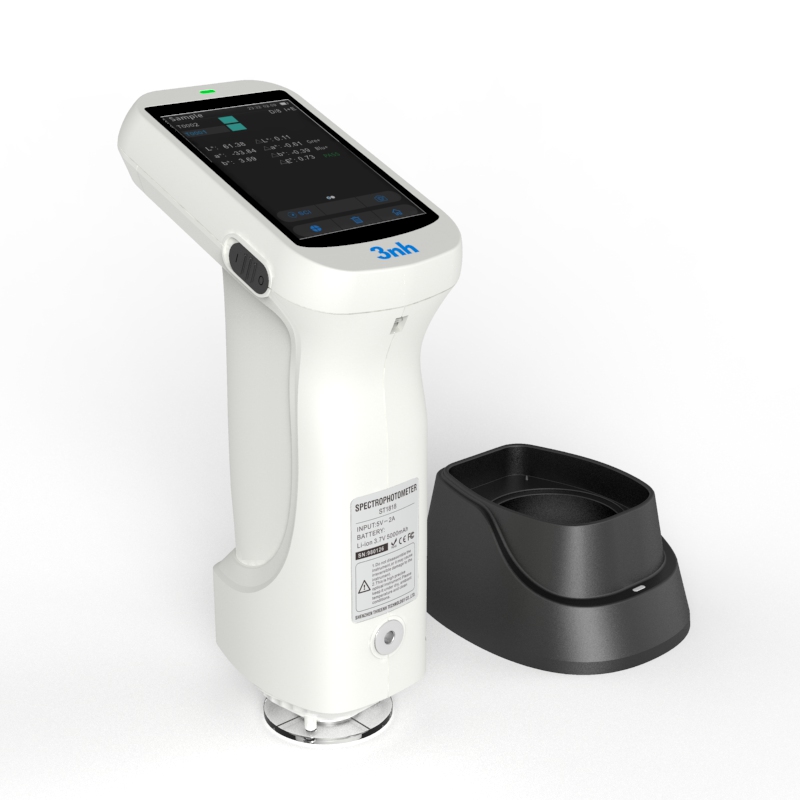

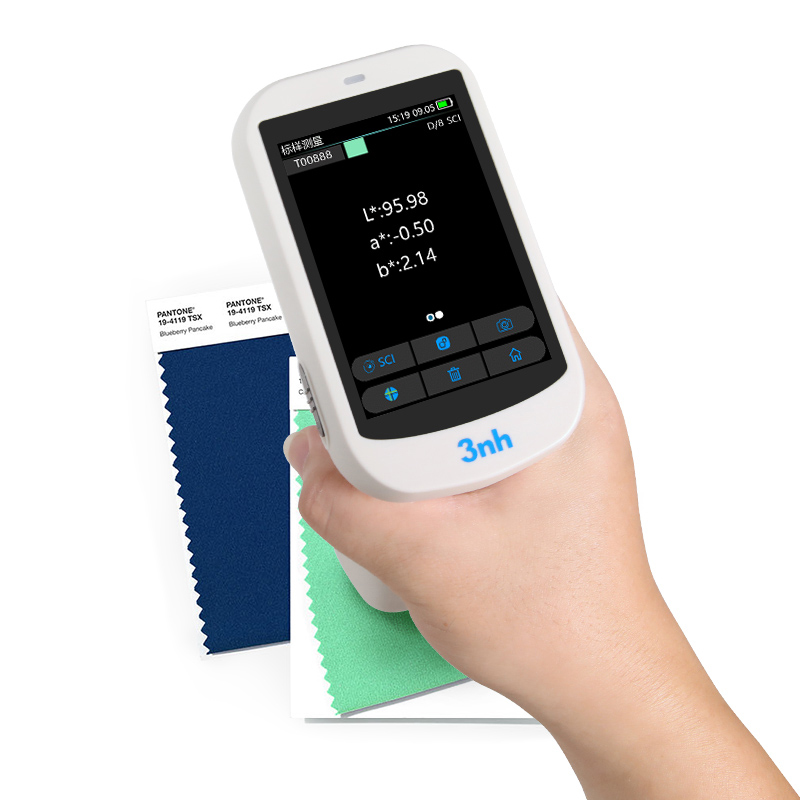

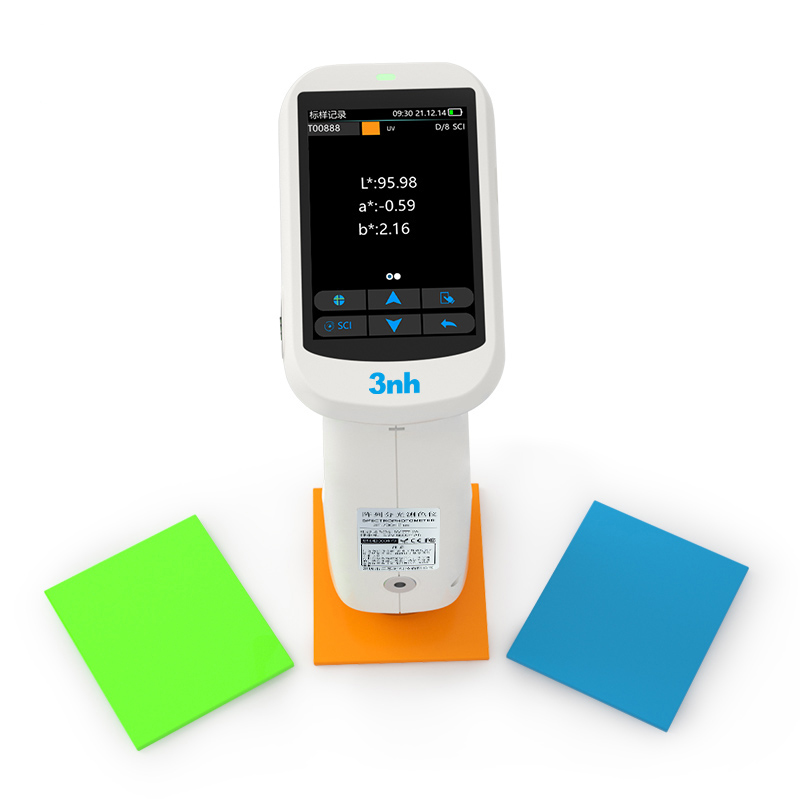

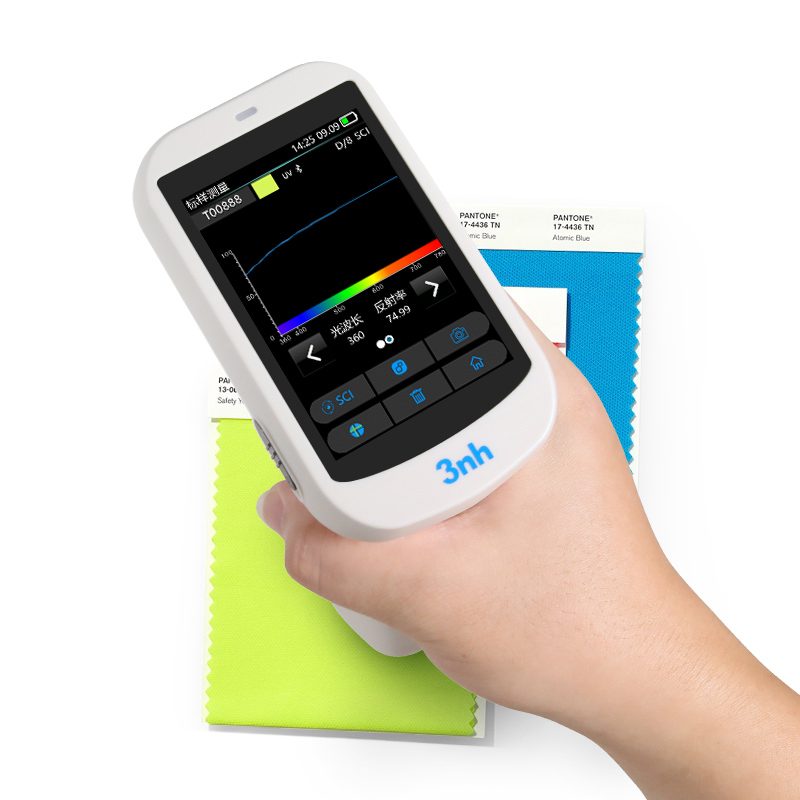

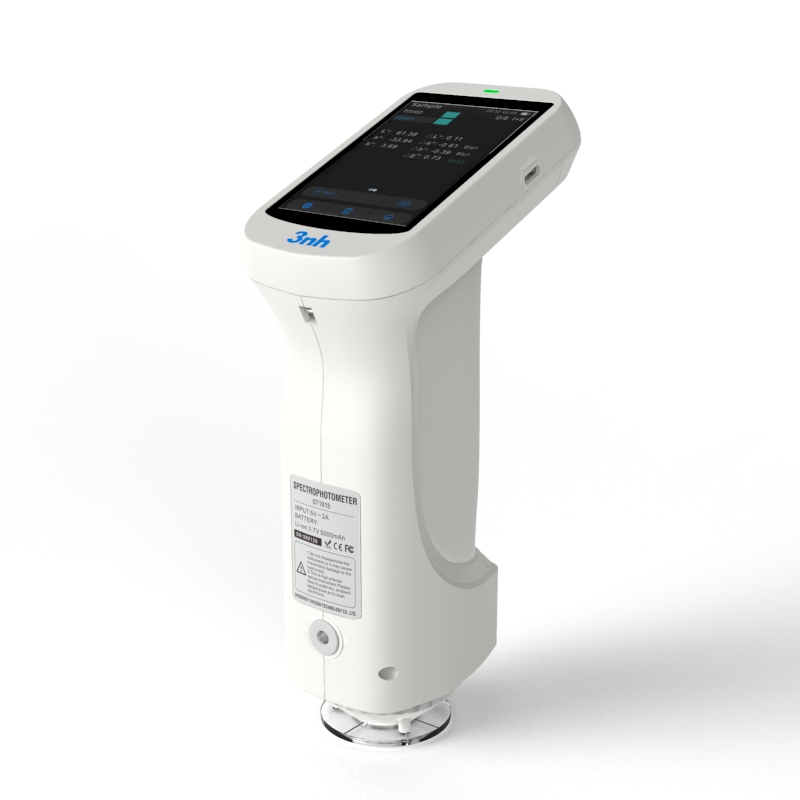

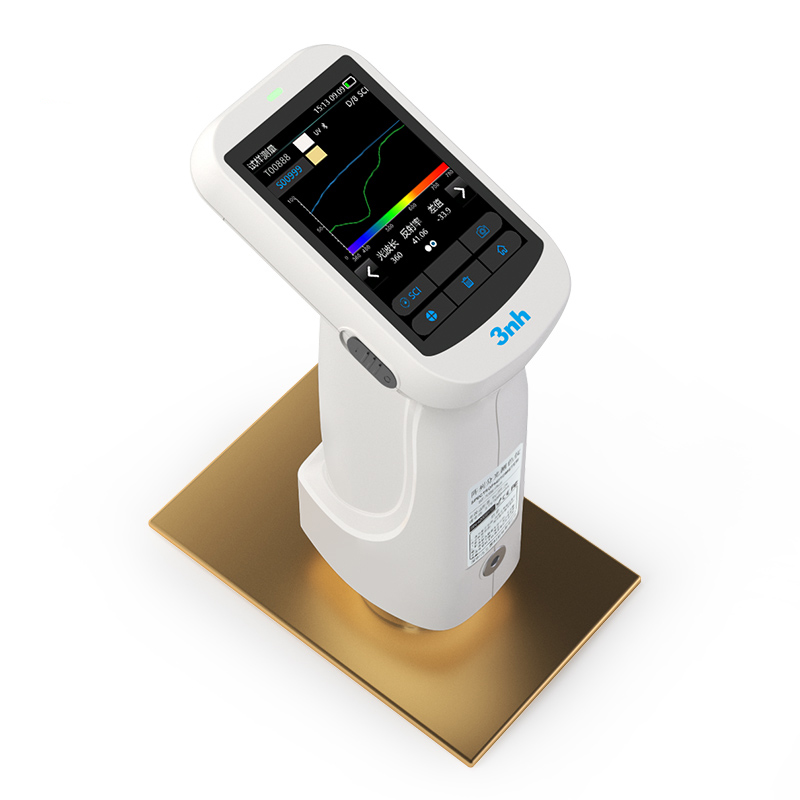

ST700D массив спектрофотометр

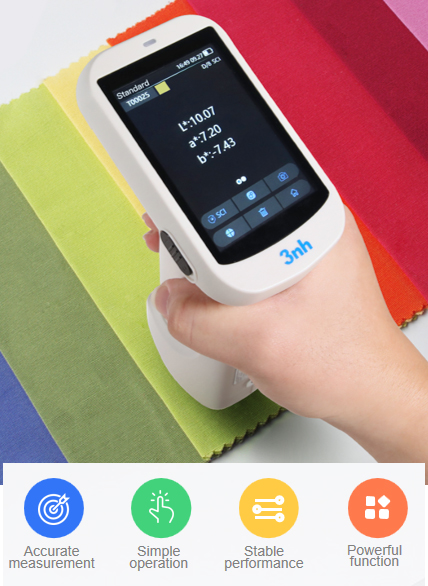

Спектрометр: Точное измерение цвета

В Массивный спектрофотометр ST-700d Высокоточный прибор для измерения цвета, который интегрирует передовые оптические и электронные технологии для обеспечения точного измерения и анализа цвета объекта.


Ключевые моменты

  • Большой сенсорный экран, полностью автоматическая калибровка

  • Отличная повторяемость (ΔE * AB≤0.022)

  • Контроль ошибок между инструментами (ΔE * AB≤0.2)

  • Базовое измерение, статистическое измерение, непрерывное измерение, измерение контроля качества

  • Оснащен 400 - 700 нм полный - волновой полосы сбалансированный светодиод и ультрафиолетовый источник света

  • Три калибра измерения: платформа 8 мм + платформа 4 мм + 1 * 3 мм

Это ST700D Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

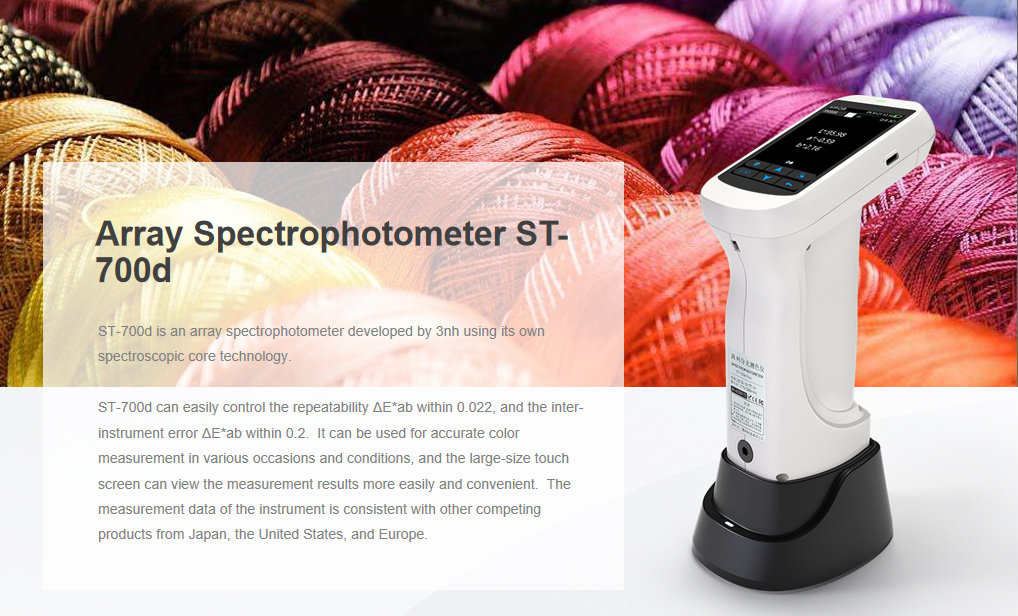

Array_Spectrophotometer_ST-700d


ST700D Массив Спектрофотометр Главная Особенности


  • Кремниевый фотодиодный массив (двойный 40 массив) датчик, точное и стабильное измерение.

  • Контактная автоматическая технология калибровки белой доски, нет необходимости начинать каждую коррекцию;

  • Предоставить 40+ источников света наблюдения и более 10 видов показателей измерения;

  • оснащен тремя более крупными измерительными калибрами для удовлетворения потребностей измерения образца;

  • Прошел авторитетную метрологическую идентификацию;

  • Позиционирование камеры может четко наблюдать измеренную площадь;

  • Мощная функция, сопоставление цвета APP поддержки, создание персональных данных, облачное хранение;

  • Поддержка Android, IOS, Windows, HarmonyOS, мини-программы WeChat, цветного облака и т.д.

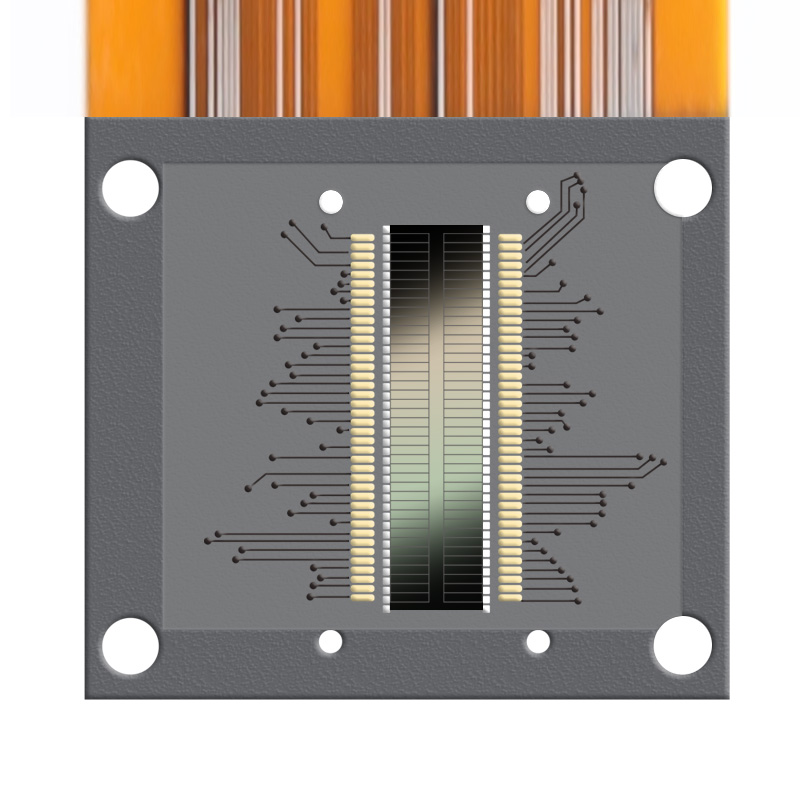

Кремниевый фотодиодный массив (двойный 40-массив) датчик


Большая площадь двойного датчика 40 массивов, не будет насыщена при сильном свете, чувствительность выше при слабом свете, а диапазон ответа спектра шире, что обеспечивает скорость измерения, точность, стабильность и последовательность прибора. Освоите основную технологию, разработанную на той же платформе, что и международные стандарты с полной совместимостью.




Система двойного оптического пути для более точного измерения цвета


Система двойного оптического пути, оптическое разрешение в диапазоне видимого света меньше 10 нм и может измерять спектры SCI и SCE образцов одновременно.

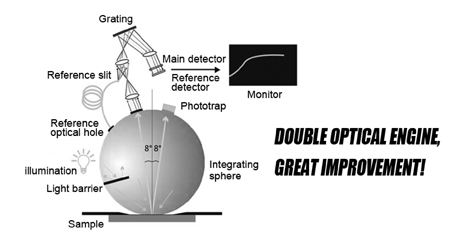

ST700D Dual Optical Path System


Использование международно универсальной технологии синтеза D/8 SCI/SCE


Использование D/8 (SCI/SCE) для измерения структуры, более объективно отражать сам цвет, уменьшить воздействие текстуры поверхности объекта на результаты испытаний,

Соответствуйте стандарту: CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO7724-1, ASTM E1164, DIN5033 Teil7

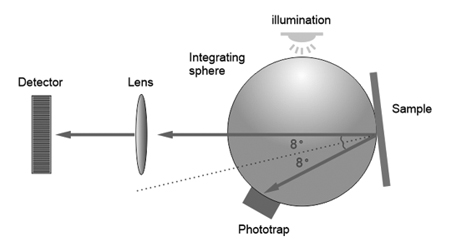

D8 SCI SCE


Принять Полнополосный сбалансированный светодиодный источник света + УФ-источник света


Использование 400 ~ 700nm полнополосного сбалансированного светодиодного источника света + УФ-источника света в качестве источника освещения прибора. наличие достаточного спектрального распределения в видимом диапазоне для обеспечения точности результатов измерений приборов. Флюоресцентные материалы также могут быть легко измерены.

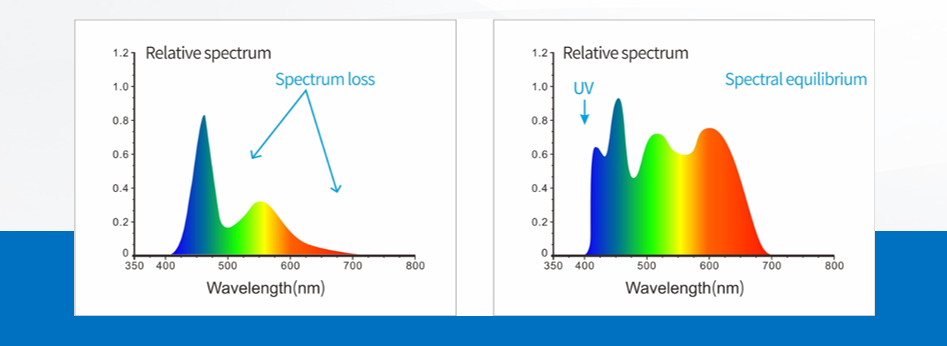

LED light source +UV light source spctrum


Отличная межинструментальная ошибка и повторяемость


1, мощная способность обработки данных для обеспечения стабильности и точности данных измерений,

повторяемость ΔE*ab легко контролируется в пределах 0,022.


2, данные стабильны и надежны, чтобы обеспечить последовательность данных измерений нескольких устройств.

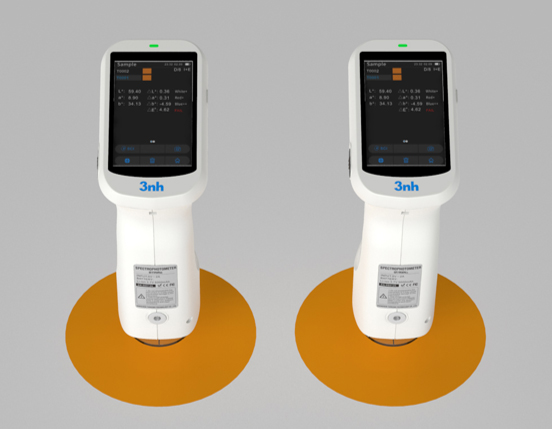

inter-instrument Error compare

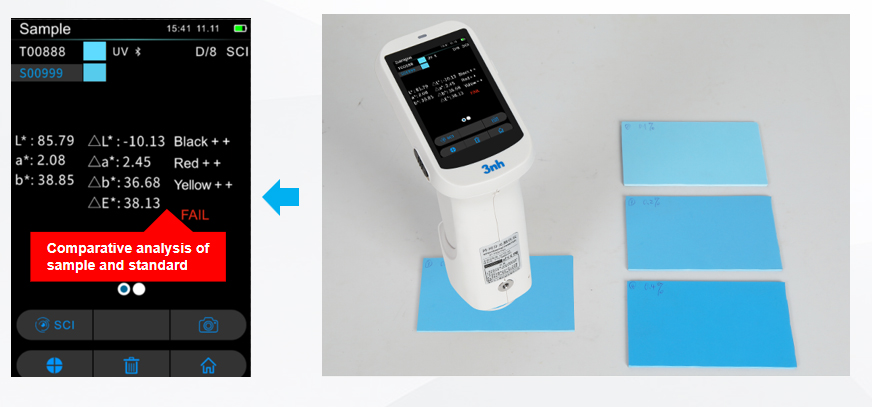

Достигнуть быстрой проверки партии

Время измерения составляет всего около 1,5 секунды, и измерение является точным, простым и быстрым.


batch Comparative analysis of sample and standard

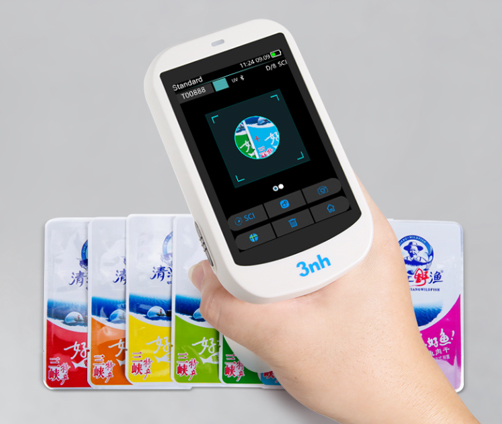

Позиционирование кадров камеры может четко наблюдать за измеренной площадью


Массивный спектрофотометр ST-700d имеет встроенную камеру для просмотра и позиционирования. Благодаря просмотру камеры в режиме реального времени она может точно определить, находится ли измеренная часть объекта в центре цели, что повышает эффективность и точность измерения.

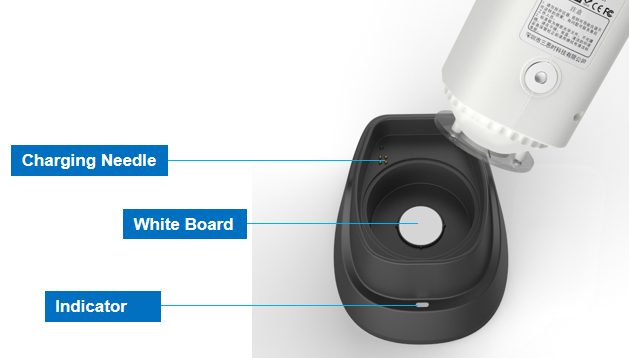

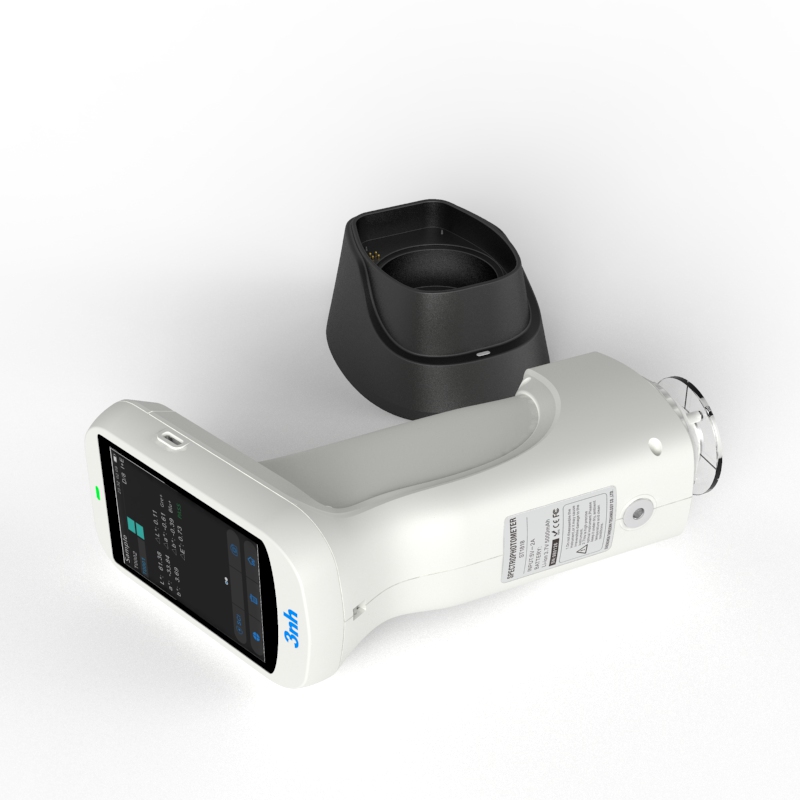

Безконтактная автоматическая калибровка белой доски


1, интеллектуальная база калибровки, может быть контактной автоматической проверкой доски.

2, оригинальная технология коррекции доски, коррекция надежна, значительно увеличивает обслуживание

Жизнь белой доски.

3, интеллектуальная база калибровки также может быть заряжена, калибровка, зарядка два в одном.

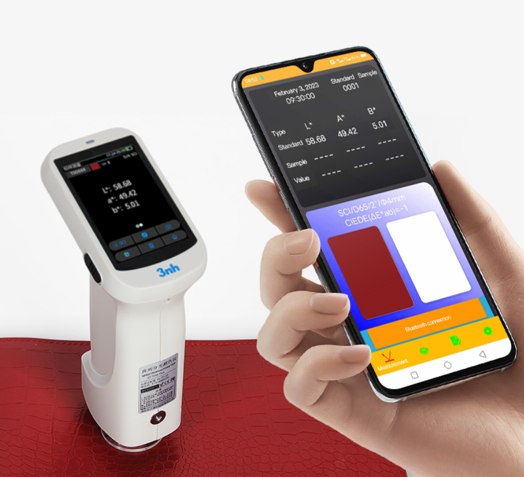

Можно подключить к измерению мобильного телефона

Массивный спектрофотометр ST-700d поддерживает апплеты Android, IOS, Windows, WeChat и Harmony OS,

Прибор можно подключить к мобильному телефону для достижения:

  • Измерение цветовой разницы, симуляция цвета более интуитивно понятна

  • Найдите наиболее похожий цвет и просмотрите подробности лабораторного значения, спектра и т.д.

  • Вы можете создать личную цветовую базу данных, вводную печать, краску, текстиль и другую цветовую карту

    информацию.

  • Шийная цветовая совпадение, обеспечить цветовую схему.

  • APP, небольшая программа синхронизации массового хранения; большое количество электронных цветных карт,

    в любое времяи где угодно для использования партнерами.

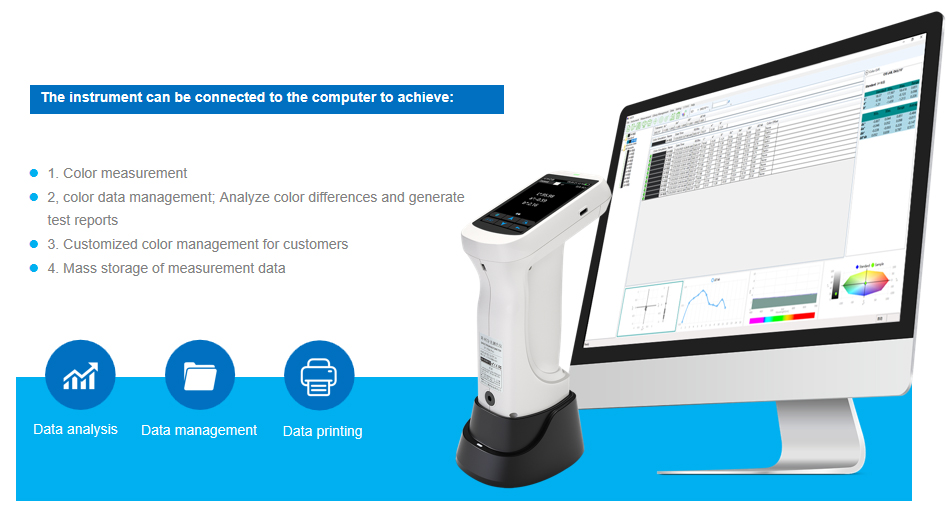

Программное обеспечение для ПК - реализация большего расширения функций

Программное обеспечение для управления качеством цвета SQCX

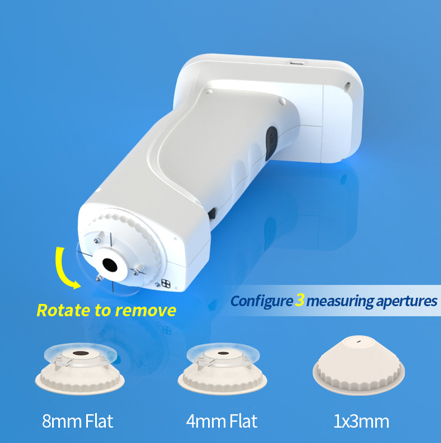

Оснащен тремя измерительными отверстиями


Чтобы удовлетворить потребности в большем количестве измерений образцов, спектрофотометр массива диаметром 8 мм: подходит для испытания обычных продуктов плоской поверхности, таких как: краска, краска, печать и другие объектыT-700d оснащен диафрагмой платформы Ø8 мм, диафрагмой платформы Ø4 мм и диафрагмой 1x3 мм в качестве стандартного аксессуара, который удовлетворяет потребностям измерения большинства специальных образцов.

8 мм диафрагмы: подходит для испытания обычных продуктов плоской поверхности, таких как: краска, краска, печать и другие предметы.

4 мм диафрагмы: подходит для обнаружения небольших деталей (небольшие детали с диаметром 4 ~ 8 мм), изогнутых продуктов.

Апертуры 1X3mm: подходит для испытания небольших деталей, изогнутых продуктов.

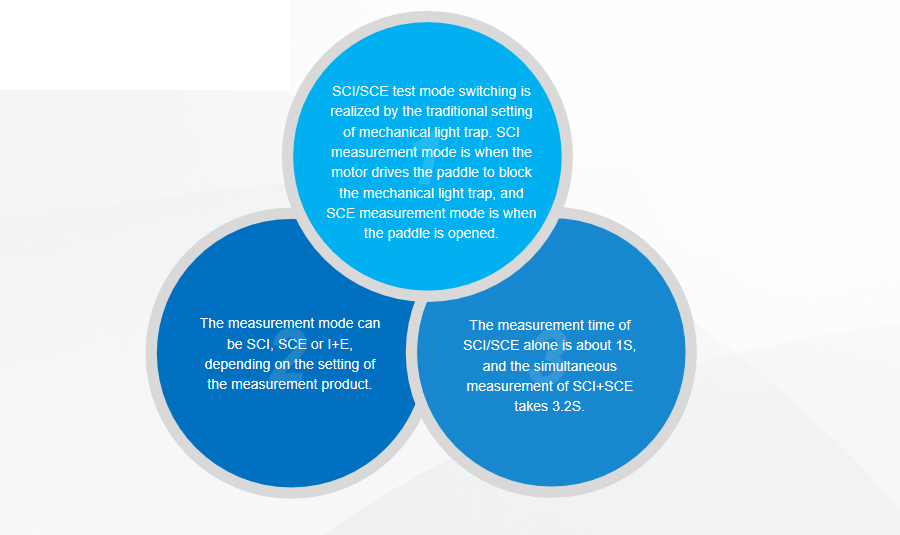

Испытание SCI/SCE одновременно

SCI: включает в себя режим измерения зеркального отраженного света, SCE: исключает режим измерения зеркального отраженного света.

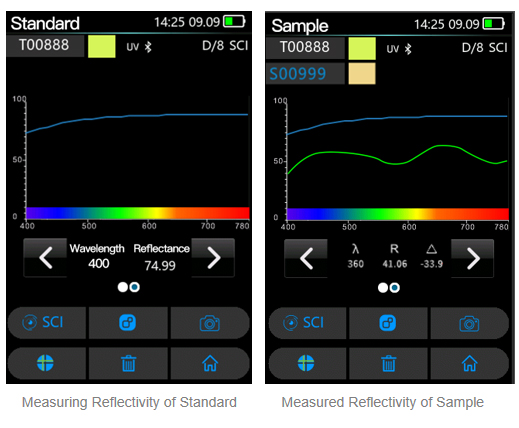

Отображение можно измерить


  • Его можно профессионально измерить по цвету и отражающей способности флуоресцентных материалов.

  • Диапазон длин волн измерения: 400-700 нм.

  • Длина волны света, отражательность образца и разница отражательности

Стандартный образец измеряли с частотным интервалом 10 нм.




Обширное применение

Он используется в пластиковой электронике, красках и покрытиях, текстильной печати и краске, печатных бумажных изделиях, автомобилях, медицинской помощи, косметике и пищевой промышленности, а также широко используется в научно-исследовательских учреждениях и лабораториях.




ST-700D Instrument Specifications


ModelArray Spectrophotometer ST-700d
Illuminating/Viewing GeometryD/8(diffused illumination, 8-degree viewing angle)
SCI & SCE; Include UV & Exclude UV.
Conform to Standards: CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
Measuring ApertureThree Apertures: 8mm Platform + 4mm Platform + 1*3mm
Integrating Sphere SizeΦ40mm
Locating MethodCross Locating + Camera Locating
Color SpaceCIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2)
SensorLarge-area silicon photodiode array (40 pairs of dual columns)
Spectroscopic MethodPlane Grating
Color Difference FormulaΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter)
IlluminantD65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF,
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5, Light source can be customized(a total of 41 kinds of light sources, some of which are realized through the host computer/APP)
Light Source Combined Full Spectrum LED Lamp, UV Lamp.
Specular ComponentMeasure SCI+SCE at the same time
Observer Angle2°/10°
Other Colorimetric IndexSpectrum Reflectance Rate, WI(ASTM E313-00, ASTM E313-73, CIE/ISO, AATCC, Hunter, TaubeBergerStensby),
YI(ASTM D1925,ASTM E313-00,ASTM E313-73)
Metamerism Index Mt,
Staining Fastness, Color Fastness, Strength (dye strength, tinting strength), Opacity
8-degree Gloss, 555 Index,Blackness(My,dM), Color Density CMYK(A,T,E,M), Tint(ASTM E313-00),Munsell(Some functions are realized through the computer)
Wavelength Interval10nm
Wavelength Range400-700nm
Reflectance Range0~200%
RepeatabilityChromaticity Value: MAV/SCI, within ΔE*ab 0.022 (after warm-up and calibration, the average value of measuring 30 times on the whiteboard at intervals of 5s)
Spectral reflectance: MAV/SCI, standard deviation within 0.07% (400~700nm)
Inter-instrument ErrorMAV/SCI, ΔE*ab within 0.2(The average value of measuring BCRA series Ⅱ 12 color tiles)
Displayed Accuracy0.01
Displayed DataSpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Simulation, Color Offset
Measurement ModeSingle Measurement, Average Measurement(2-99times)
Data StorageAPP mass storage
Locating MethodCross Locating + Camera Locating
White Calibration    modeNon-contact automatic whiteboard Calibration
DimensionLength X Width X Height=114X70X208mm
WeightAbout 435g(Calibration Base not included)
BatteryLithium battery, 3.7V, 5000mAh, 8500 times measurements within 8 hours
Illuminant Life SpanMore than 1.5 million measurements in 10 years
ScreenTFT True Color 3.5inch,Capacitive Touch Screen
InterfaceUSB,Bluetooth®5.0
Data Storage500 pcs standard samples, 20,000 pcs samples (one piece of data can include SCI+SCE at the same time), APP/PC mass storage
Software supportAndriod, IOS, Windows, Wechat APPlet, Harmony OS.
LanguageSimplified Chinese, Traditional Chinese, English
Operating Environment0~40℃, 0~85%RH (no condensing),Altitude < 2000m
Storage Environment-20~50℃, 0~85%RH (no condensing)
Standard AccessoryPower adapter, USB cable, Manual, Quality Management Software (official website download), Calibration Box, Protective Cover, Wrist Strap, Measuring Apertures
Optional AccessoryMicro-printer, Powder Test Box.


Наши ценные клиенты

Часто задаваемые вопросы ST700D  Спектрофотометр

- Да. - Да. Мы можем поставить OEM и сделать индивидуальный дизайн для любого конкретного приложения. Наш MOQ для обслуживания OEM и ODM 5 шт для одной модели. Мы можем предложить не только стандартные машины, но и индивидуальные машины. Не стесняйтесь сказать нам ваше требование, мы сделаем все возможное для удовлетворения ваших потребностей.

Колориметра достаточно для базовых, рутинных проверок цвета, в то время как всеобъемлющий цветВот ясный разрыв:

Когда колориметра достаточно

  1. Простые цветовые потребностиИдеально подходит для проверки того, соответствует ли образец заранее определенному стандарту (например, базовые партии краски, пластиковые детали с твердыми цветами).

  2. Постоянные условия освещенияРаботает хорошо, когда измерения выполняются под фиксированными стандартными источниками света (нет необходимости учитывать различные световые эффекты).

  3. Чувствительные к затратам, объёмные задачи : Идеально подходит для производственных линий, требующих быстрых, недорогих цветовых проверок без передового анализа данных.

Когда использовать спектрофотометр

  1. Точное количественное определение цвета:

  2. Сложный цветовой анализТребуется для металлических/жемчужных отделок, прозрачных материалов или образцов с изменениями блеска/текстуры.

  3. Соблюдение и документация:


В большинстве случаев у нас есть запасы спектрофотометра на фабрике. Как правило, это 1-3 рабочих дней после подтвержденной оплаты. После отправки, мы отправим вам номер отслеживания. Вы можете проверить статус доставки вашего заказа на сайте. Если вам это срочно необходимо, мы можем рассмотреть возможность специального соглашения для вас.

Настольный спектрофотометр не является универсально лучше - он превосходит портативные устройства в точности и лабораторных испытаниях, в то время как портативные модели выигрывают за гибкость на месте. Кто из них лучше, полностью зависит от ваших сценариев тестирования, требований к точности и рабочего процесса.


Преимущества Benchtop Spectrophotometer

  • Более высокая точность измерений и повторяемость, отличное соглашение между приборами

  • Поддерживает анализ полного спектра, более геометрические оптические конструкции

  • Большая диафрагма испытания, совместима с изогнутыми, текстурированными и массовыми образцами

  • Идеально подходит для лабораторного контроля качества, исследований и разработок, соответствия формулы и стандартной калибровки цвета

  • Стабильная производительность, менее затрагиваемая внешним светом и окружающей средой


Преимущества портативного спектрофотометра

  • Компактный, легкий, испытать в любом месте в любое время (производственная линия, склад, проверка на месте)

  • Быстрое измерение одним кликом, не требуется фиксированная мощность и лабораторное пространство

  • Идеально подходит для инспекции входящего материала, проверки места производства в режиме онлайн, сравнения цвета поля

  • Более низкие затраты и более простая эксплуатация для работников фронтовой линии


Какой из них выбрать?


Выберите столовую, если вам нужно:

Лабораторные исследования и разработки, высокоточная цветовая классификация, создание стандартной базы данных образцов, строгий контроль качества для косметики, пластмасс, текстиля и пищевых продуктов.


Выберите портативный, если вам нужно:

Быстрое обнаружение на месте, мобильное отбор проб на производственной линии, измерение цвета на открытом воздухе и на месте.


Многие люди могут ответить «человеческим глазом», но это на самом деле не всеобъемлющее. Человеческий глаз не может точно различать цвета подобных объектов. Кроме того, все' Восприятие цвета варьируется. Поэтому люди развились инструменты измерения цвета На основе цветовой системы CIE.

В настоящее время существуют два основных типа обычно используемых колориметров, следующие:

Колориметр - Это идеальный выбор для контроля качества (QC) на производственных линиях, используемых для обнаружения цветовых различий.

Спектрофотометр - Подходит для разработки цветовых характеристик и цветового анализа в лабораториях.
