MS3012 Многоугольный спектрофотометр

Переопределение измерения цвета с помощью многоугольного спектрофотометра

Многоугольный спектрофотометр MS3012 является устройством для измерения цвета, принимает промышленный класс MCU с 12 углами измерения, который может обеспечить точное и последовательное измерение цвета для металлических материалов, жемчужных цветов и других сложных готовых продуктов с специальным эффектом. Он в основном используется для измерения цветовой разницы поверхностной краски, влияющей на различные углы зрения и условия.


Ключевые моменты

  • 7 источников освещения и 12 углов измерения, измеряемых одновременно 2 приемниками

  • 256-элементный двухмассивный датчик изображения CMOS

  • Полный спектр светодиодного источника света с синим усилением

  • Конвусная решетка спектрофотометрическая

  • Профессиональная белая доска

  • интуитивно отображать различные данные, такие как спектрограммы, значения хроматичности и значения цветовой разницы

  • Диапазон длины волны 400nm - 400nm

Это MS3012 Многоугольный спектрофотометр Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

Самый передовый спектрофотометр для автомобильной обработки

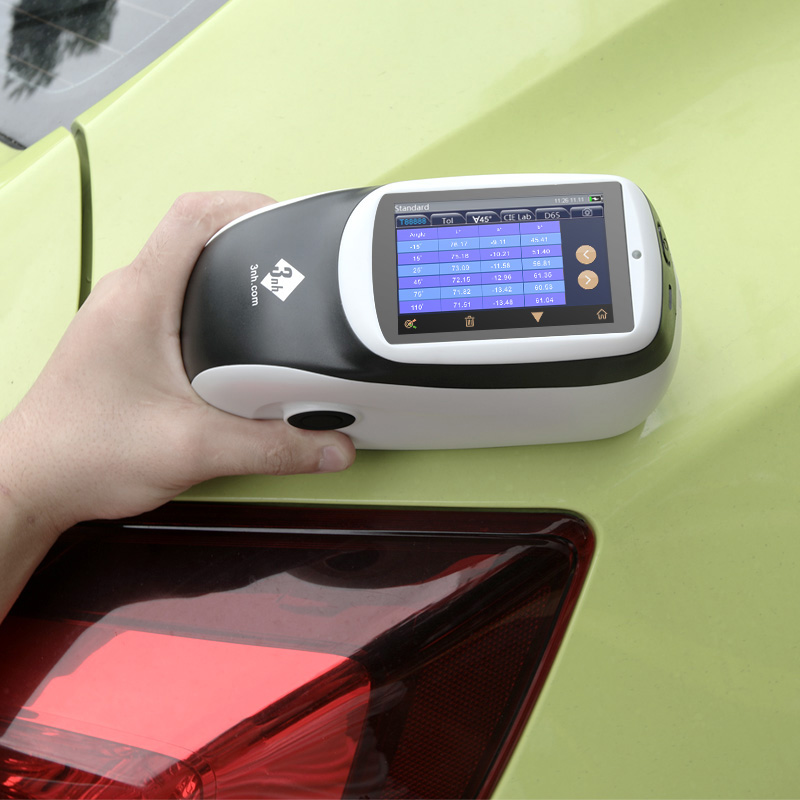

Захват и измерение реального цвета автомобиля из более 12 уголов как никогда прежде и получите мгновенные, точные матчи формулы краски в ваших руках. Этот мощный инструмент полный технологий и передовых цветовых наук. Это первое устройство на рынке с цветной камерой полного разрешения, принимает и анализирует показания с наибольшим количеством углов.

Спектрофотометр MS3012 машина для сопоставления краски принимает промышленный класс MCU с 12 углами измерения, которые могут обеспечить точное и последовательное измерение цвета для metalllics, pearlscents и других сложных готовых продуктов специального эффекта. Планная операционная система и превосходная производительность оптической системы позволяют многоугольному спектрометру MS3012 обеспечить повторяемость и воспроизводительность измерений класса искры (SG), диффузной грубости (DC) и цветовых изменений (CV).

3nh многоугольный спектрофотометр MS3012 используется для измерения цветовой разницы для поверхностной краски, на которую влияют различные углы обзора и условия обзора. Он может не только измерять многоугольную цветовую разницу, но и измерять и характеризировать специальные отделки через 12 измерительных углов. Даже в изогнутой поверхности он также имеет высокую точность измерения и стабильность.

Технические характеристики

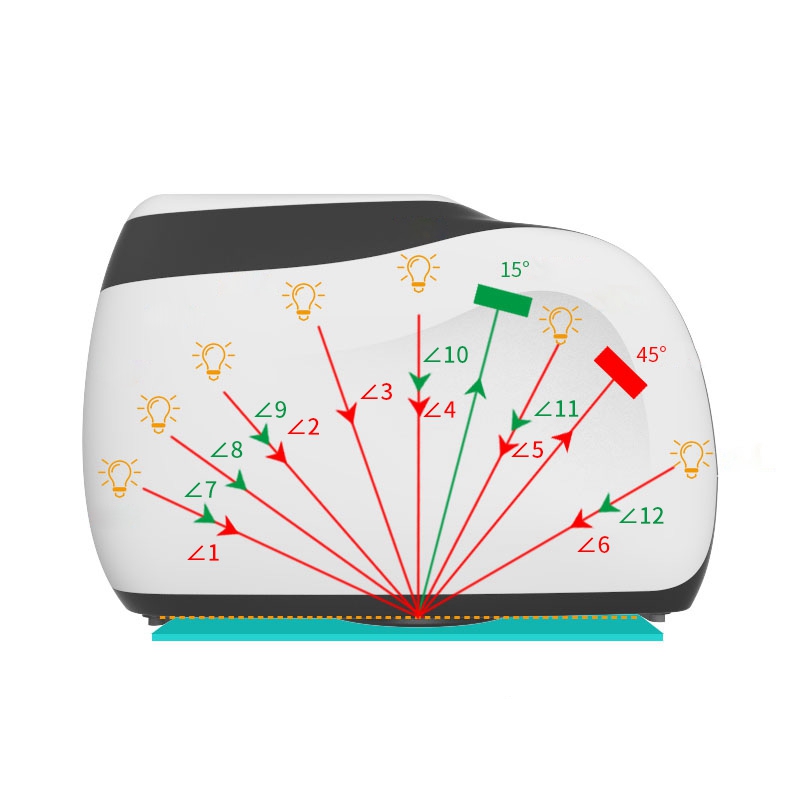

Многоугольное измерение

Принять 7 источников освещения, 2 приемника для измерения 12 углов измерения одновременно

Touch_screen_display_all_Angle_measurement results.jpg

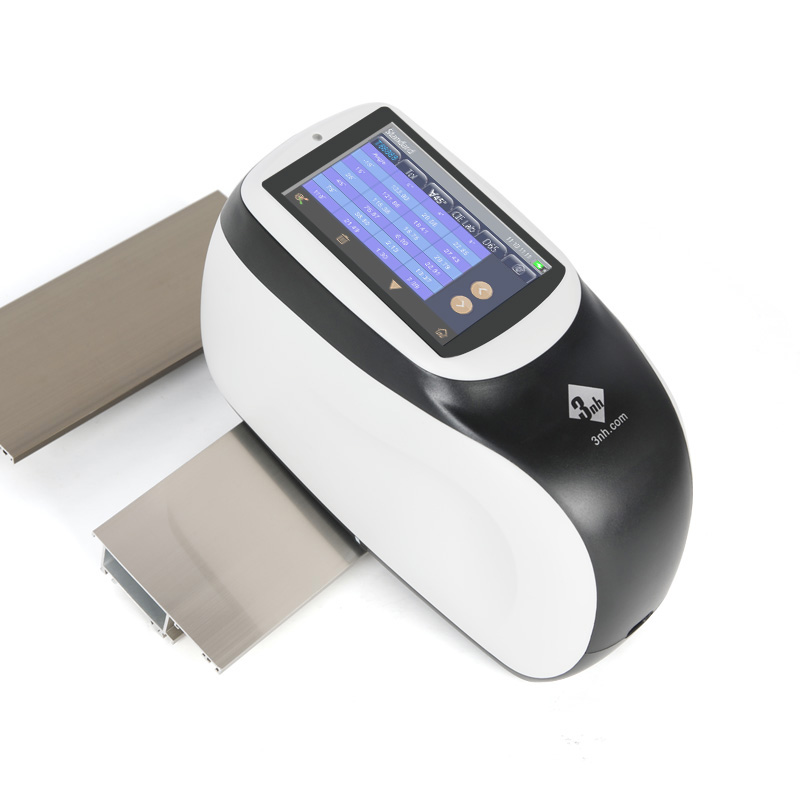

Более интуитивный дисплей

Сенсорный экран может отображать все результаты измерения угла, более интуитивно понятный вид всеобъемлющих данных.

Функция дискриминации измерения эффекта

Быстро различите образец Sparkle Grade (SG), Диффузная грубость (DC) и цветовая вариация (CV), простая и эффективная проверка качества.

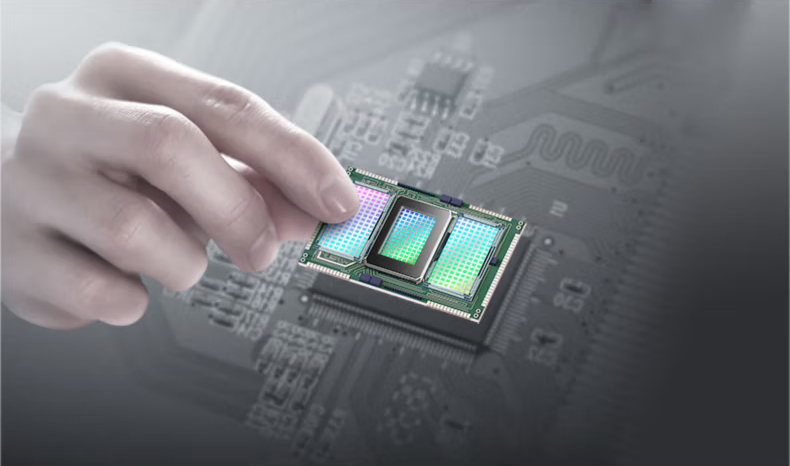

256 элемента изображения двойного массива CMOS датчика изображения

Более высокое оптическое разрешение обеспечивает скорость измерения, точность, стабильность и последовательность прибора. Основная технология делает ее одной и той же платформой с международными стандартами и полной совместимостью.



Принять источник света светодиода полного спектра с синим усилением

Источник света светодиода полного спектра с синим усилением обеспечивает достаточное спектральное распределение в диапазоне видимого света, избегает спектральной потери светодиода в определенной полосе и обеспечивает точность результатов измерений прибора и низкие затраты на обслуживание.



Конвусная спектрофотометрическая технология решетки

Использование углущенной спектрофотометрической технологии решетки с более высоким разрешением делает измерение цвета более точным.




Профессиональная белая доска

Профессиональная белая доска, высокая твердость в поверхности, стабильная оптическая производительность






Высшее качество

Промышленный класс процессора в режиме реального времени, передача Bluetooth 5.0 более стабильная и надежная.


Эргономика Новый и модный внешний дизайн

Конструкция внешнего вида прибора проста в эксплуатации, а положение удержания руки и кнопка измерения хорошо спроектированы, которые могут удовлетворять различным привычкам удержания, гладкой и тонкой поверхности, от высокоточного процесса обработки внешнего вида.


Цветная камера предварительный просмотр, может четко наблюдать измеренную область


Встроенное цветное позиционирование камеры, может точно судить об измеренном положении объекта и улучшить эффективность и точность измерения.



Поговорите с нашими цветными экспертами



Множественное пространство измерения цвета, множественные источники света наблюдения

Предложение CIE LAB, XYZ, Yxy, LCh, β XY, DIN Lab99 цветовое пространство, и D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 и F5, F6 и F7 (DLF), F8, F9, F10 (TPL5), и F11 (TL84), F12 (TL83 / U30) Различные источники света, которые могут удовлетворить специальный спрос на измерение в различных условиях измерения.




Легко анализировать данные

Экран может интуитивно отображать спектр / данные, значение хроматичности образца, значение разницы цвета / фигуру, результаты прохождения / неудачи, цветовое моделирование, значение эффекта образца, значение разницы эффекта и другие данные, удобные для просмотра, а также значительно улучшить пользователя ' Эффективность работы.


Многоугольные спектрофотометры измеряют цвет автомобильная краска с нескольких углов и получать соответствующие цветовые данные, включая тристимульные значения цвета (такие как L*, a*, b*), кривые отражения и т.д.

MS3012 Спектрофотометр демонстрационные видео


В этом видео показано, как использовать устройство для измерения цвета различных поверхностей жемчуга. Подготовленный для сложных отделок и эффектных пигментов, он идеально подходит для автомобильных покрытий, косметики, пластмасс и специальных отделок.

Как использовать спектрофотометр MS3012как запустить прибор, калибровать, измерить поверхности жемчуга, просмотреть результаты измерения цвета с разных углов. Оценивая образцы в нескольких позициях для имитации реальных условий, в сочетании с передовым программным обеспечением для данных, специфических для угла, он обеспечивает надежный и точный контроль внешнего вида. Для безупречной последовательности конструкции с любой точки зрения MS3012 обеспечивает бескомпромиссную производительность.

Свяжитесь с экспертами, чтобы узнать больше о MS3012





MS3012 12 Angle Spectrophotometer Technical Parameters


ModelMS3012
Measurement Geometry12 measurement angles (7 illumination sources, 2 receivers)
Measure Angle45° Receiver:
45as-15°,45as15°,45as25°, 45as45°,45as75°,45as110°
15°Receiver:
15as-45°,15as-15°,15as15°,15as-30°,15as45°,15as80°
Conform to the standards:ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4
SAE J 1545
ApplicationProvide accurate and consistent color measurement for metallic, pearlescent and other complex special effect color products
Light SourceFull spectrum LED light source with blue enhancement
Lamp Life5 years, 3 million times measurements
Spectrophotometric ModeConcave Grating
Sensor256 Image Element Double Array CMOS Image Sensor
Wavelength Range400nm-700nm
Wavelength Interval10nm
Measurement Range0~600%
Semiband Width10nm
Measuring ApertureIllumination size Φ23mm / Measuring spot 9X12mm (Customized: Illumination size Φ10mm / Measuring spot 6X8mm)
Color SpaceCIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99
Color Difference FormulaΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1), ΔE*00, DINΔE99,ΔE DIN6175,color difference formulas of multiple car brands
Other Colorimetric IndexFlop Index
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55, D75,F1,F2(CWF),F3,F4,F5, F6,F7(DLF),F8,F9,F10(TPL5), F11(TL84),F12(TL83/U30)
DisplaySpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset, Color simulation, Sample effect value, Effect difference value
Measuring Time(not including the effective color measuring time)
RepeatabilitySpectral reflectance: Standard deviation within 0.08%
Chromaticity value: ΔE*ab 0.02 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
ReproducibilityΔE*<0.10,avg on the gray tile of BCRA tile set
ΔE*<0.25,avg on the color BCRA tile set
Inter-instrument Error0.18ΔE*00(avg on reference Series II BCRA tile set)
Effect ParametersSparkle Grade(SG),Diffuse coarseness(DC) and Color Variation(CV)
Effect Measurement6 angles Sparkle Grade(SG),Color Variation(CV):15as-45°,15as-30°,15as-15°,15as15°,15as45°,15as80°
15d Diffuse coarseness(DC)
Effect RepeatabilitySparkle Grade(SG) Short-term repeatability: 0.12% (10 times standard deviations) (When a color plate is measured 10 times at 10 second intervals after white calibration)
Diffuse coarseness(DC) Short-term repeatability:e0.09% (10 times standard deviations) (When a color plate is measured 10 times at 10 second intervals after white calibration)
Effect ReproducibilitySparkle Grade(SG) Reproducibility: 1.9% (10 times standard deviations)
(avg on reference Series II BCRA tile set)
Diffuse coarseness(DC) Reproducibility: 1.4% (10 times standard deviations)(avg on reference Series II BCRA tile set)
Trigger modePressure sensing trigger, button trigger, software trigger
Measuring ModeSingle measurement, average measurement (1-99), continuous measurement (1-99)
Locating ModeColor camera preview
DimensionL*W*H=195X83X128mm
WeightAbout 1Kg
Powerlithium-ion battery, 3.7V,5000mAh, Continuous test 6000 times within 8 hours of full charge
Display3.5-inch TFT color LCD, Capacitive Touch Screen
InterfaceUSB, Bluetooth 5.0
Data Storage1000 pcs Standards,4000 pcs Samples
LanguageSimplified Chinese, Traditional Chinese, English
Operating Environment10℃ to 50℃, humidity does not exceed 85%, no condensation
Storage Environment-20℃ to 50℃, humidity does not exceed 85%, no condensation

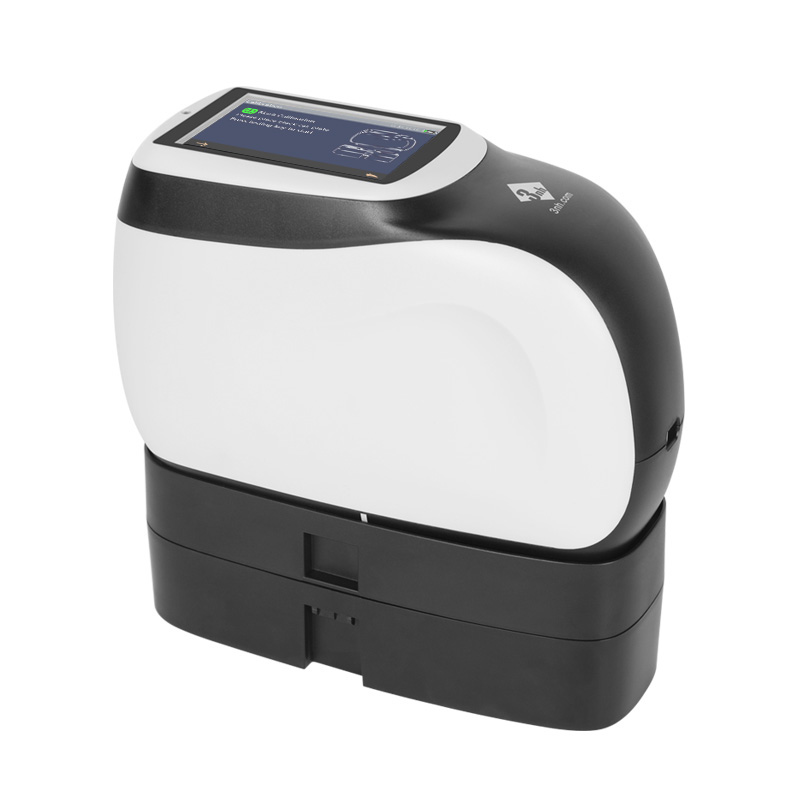

CalibrationBuilt-in white board parameters, external white board, black light trap, color board
Calibration Interval4 hours,8 hours,24 hours,Startup calibration

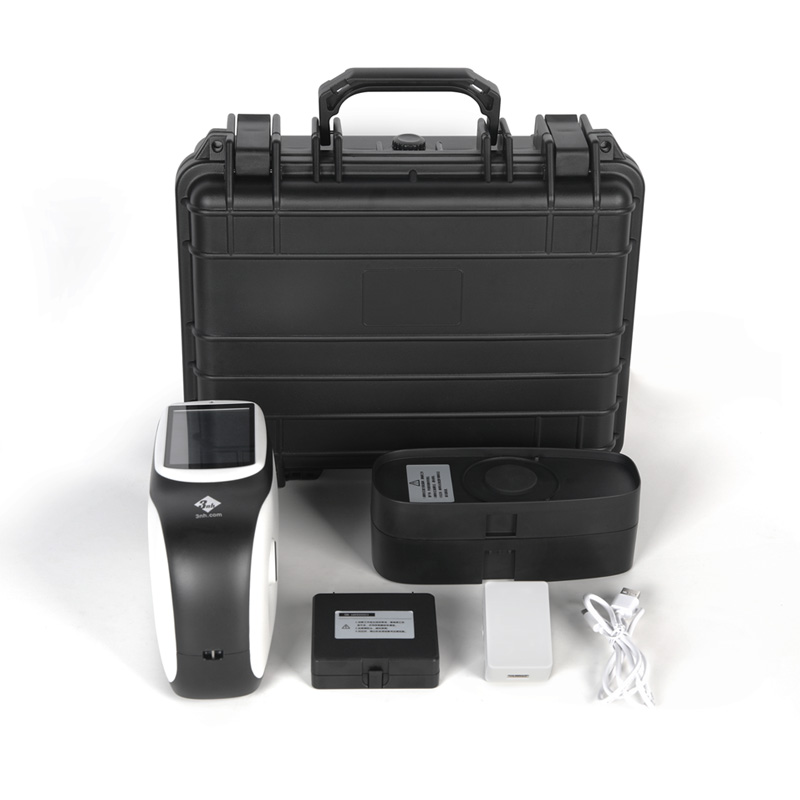

Standard accessoriesPower Adapter, USB Cable, User Guide,PC Software(download from the official website), Calibration Board, black light trap,Protective cap, wristband
Optional AccessoryMicro-printer
NotesTechnical parameters are for reference only, subject to actual sales products.


Наши ценные клиенты

Часто задаваемые вопросы  Многоугольный спектрофотометр

Уровень блеска - это степень отражения света на поверхности. Он измеряет блеск или тупость отделки, от плоской или матовой до высокого блеска. Это важно в эстетических, функциональных и контрольных приложениях качества.


a. Щелкните правой кнопкой мыши "! USB Device" или "! SCI USB2Serial (COM6)", "Update Driver" -> "Install from a list or specific location (Advanced)" -> "Next" -> "Include this location in the search" -> "Browse", укажите путь файла драйвера USB "CQCS3USB_Driver", нажмите "Next". Затем он будет успешно установлен.

b.Подробная информация об установке, пожалуйста, см. "2.2 Установка драйвера USB" в руководстве пользователя системы управления качеством цвета.doc.

Услуга состоит из замены ванны, перекалибрации источника света, внутренней очистки, проверки обслуживания и сохранения цветовой сертификации, чтобы все стандарты цвета соответствия сохранялись.


Для фармацевтической точности цвета таблетки и соответствия (USP / EP / ICH / FDA), эти спектрофотометры 3nh обеспечивают превосходную точность:

1. TS8560 Benchtop (лаборатория / R & D - самая высокая точность)

  • d/8° интегрирующая сфера, двойный режим SCI/SCE

  • ΔE*ab ≤ 0,01 (повторяемость), IIA ≤ 0,1

  • Небольшие диафрагмы (Φ3mm/Φ8mm) идеально подходят для планшетов

  • Автоматическое позиционирование, компенсация температуры/влажности

  • 21 CFR Часть 11 программного обеспечения для аудиторских треков

  • Лучшее для: R&D, формулировка, строгий контроль качества, покрытые таблетки 3nh TS8560

2. TS8503 Benchtop (средняя высокая точность)

  • d/8°, двойный датчик CMOS

  • ΔE*ab ≤ 0,018, IIA ≤ 0,24

  • Мульти-диафрагма, локализация вида камеры

  • Стабильная для консистенции таблеток от партии к партии

3. ST70 портативный (производство/поле)

  • d/8° (SCI/SCE), ΔE*ab ≤ 0,02

  • Ручный, быстрый, нерушительный

  • Лучше всего для: проверки линии, входящих материалов, небольших лабораторий

4. NS800 (Эффективный контроль качества)

  • Геометрия 45/0, ΔE*ab ≤ 0,04

  • Прочный, сенсорный экран, легкий контроль качества

  • Подходит для единообразных, непокрытых таблеток

Краткая рекомендация

  • Высшая лабораторная точность: TS8560

  • Лучшая стоимость Benchtop: TS8503

  • Портативное производство: ST70

  • Экономический контроль качества: NS800

Все соответствуют фармацевтическим стандартам для единообразия цвета таблетки, консистенции покрытия и тестирования стабильности.


Колориметры Threenh Technology обеспечивают функцию просьбы об отклонении цвета в соответствии с лабораторным значением, которое может обеспечить ссылку на соответствие цвета. Ручный колориметр может указывать только более черный, белый, красный, зеленый, желтый или синий цвет, но он не может предоставить точные цветовые формулы. Только с помощью спектрофотометра и профессионального цветового сопоставления можно полностью реализовать автоматизированное цветовое сопоставление.

Технология Threenh с отличным обслуживанием после продажи, в целом, наша гарантия прибора спектрофотометра один год (дополнительный период поддержки 3 года). В течение гарантийного периода, мы можем предложить техническую поддержку и части для замены частей, обязательно, наши инженеры могут пойти на ваше место для лучшей поддержки. Наш инструмент имеет профессиональный послепродажный отдел, если у вас есть любая техническая проблема или вопрос с нашими товарами, пожалуйста, свяжитесь с нами.
