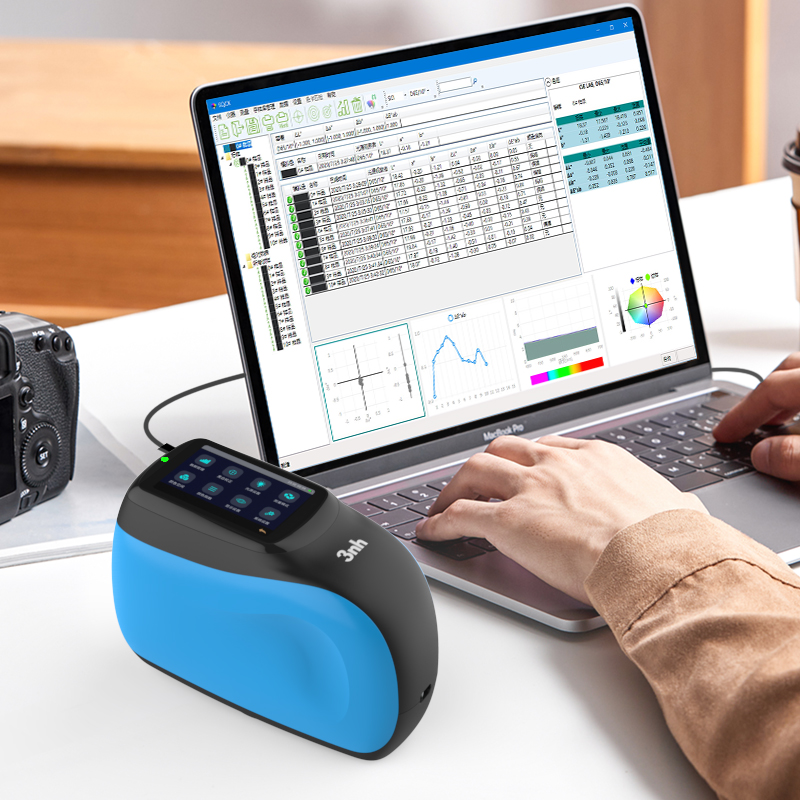

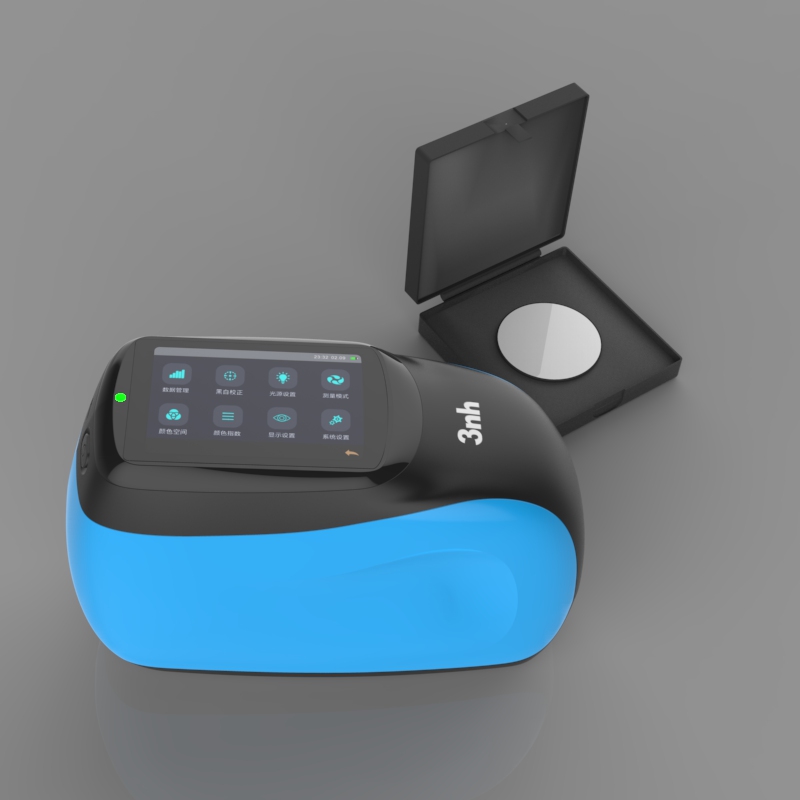

Новый многоугольный спектрофотометр серии KS

Портативный Горизонтальный Мульти Угольный спектрофотометр

Многоугольный спектрофотометр специально разработан для точного измерения металлических, жемчужных и других цветовых продуктов со специальными эффектами. он точно оценивает поверхности с специальными эффектами и обеспечивает соответствие стандартам допустимости, обеспечивая повторяемые и воспроизводимые показания искры, цветового движения и грубости. Широко используется в автомобильной промышленности, пластмассах, косметике и других отраслях для контроля качества отделок эффекта.


Ключевые моменты

  • 3 угла измерения, простое в использовании устройство начального уровня

  • 256-элементный двухмассивный датчик изображения CMOS

  • 3,5-дюймовый LCD емкостный сенсорный экран

  • Полный спектр светодиодного источника света

  • Отличное согласие между инструментами ΔE*< 0.20

  • Φ23mm Измерительная диафрагма

  • Широко применимы к промышленностям, таким как покрытия, краски, автомобили, косметика, чернила и т.д.

Новый многоугольный спектрофотометр серии KS Инструкции Руководство по эксплуатации Новый многоугольный спектрофотометр серии KS ПДФ
Это Новый многоугольный спектрофотометр серии KS Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

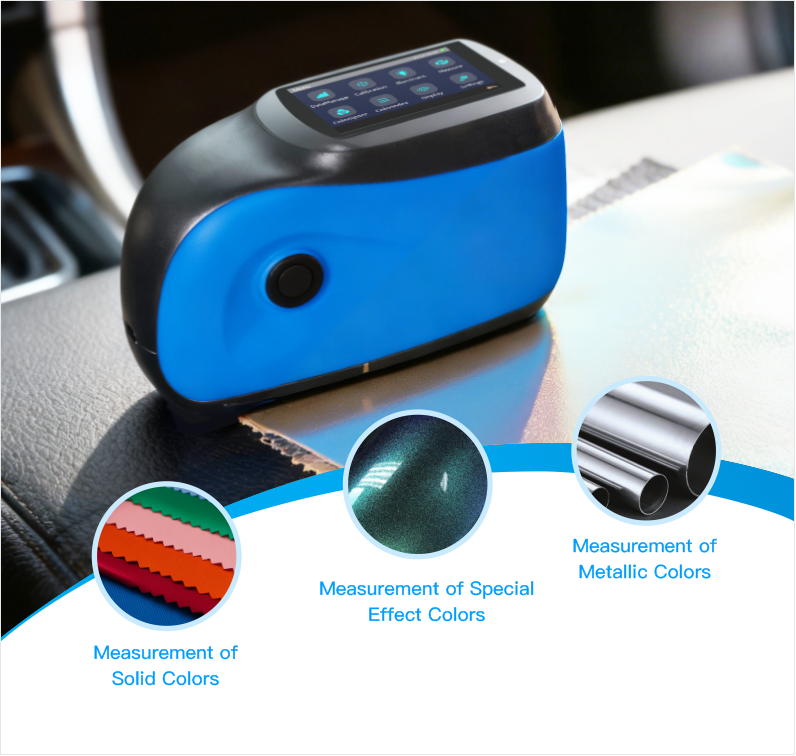

ЦВЕТЫ СПЕЦИАЛЬНОГО ЭФЕКТА, Измеренные

С точностью.

Многоугольная гарантия, последовательные цвета.

measure_SPECIAL_EFFECT_COLORS

KS006 Многоугольный спектрофотометр специально разработан для точного измерения металлических, жемчужных и других цветовых продуктов со специальными эффектами. Оснащенный шестью спектральными углами измерения, он точно оценивает поверхности с специальными эффектами и обеспечивает соответствие стандартам допустимости, обеспечивая повторяемые и воспроизводимые показания искры, цветового движения и грубости. Широко используется в автомобильной промышленности, пластмассах, косметике и других отраслях для контроля качества отделок эффекта.


Особенности продукта

l Измеряет материалы специальных эффектов с помощью шести углов измерения.

l Использует встроенную цветную камеру для захвата цвета, искры, зернистости и грубости.

l Имеет источник света с 10-летним сроком службы и 256-пиксельный CMOS-детектор.

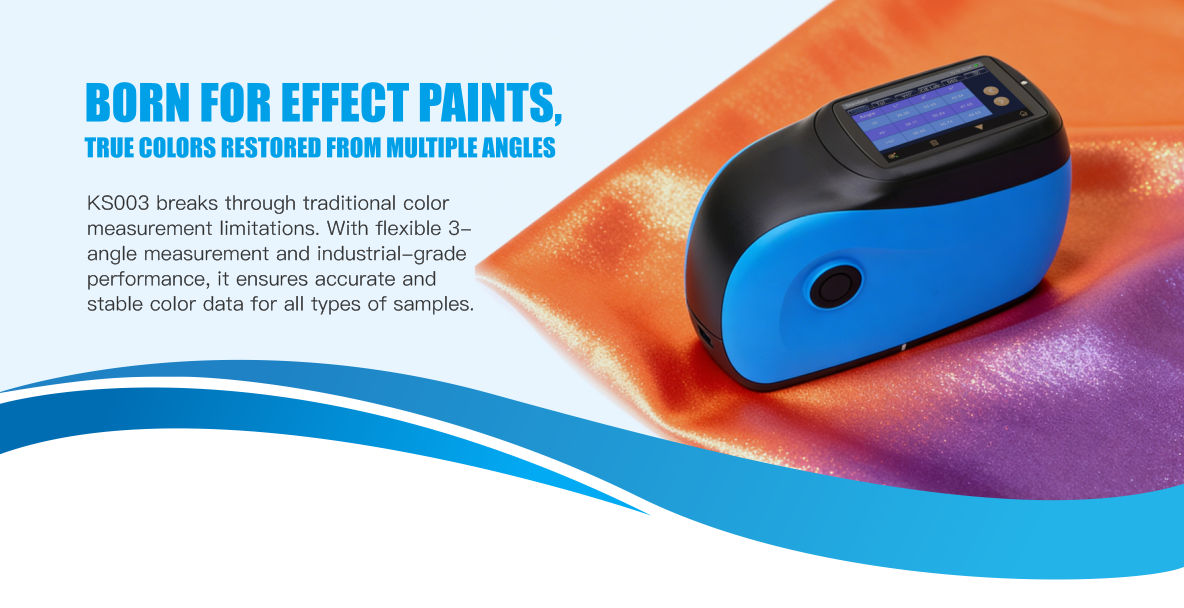

multi_angle_measure_for_effect_paint


Выявленные возможности

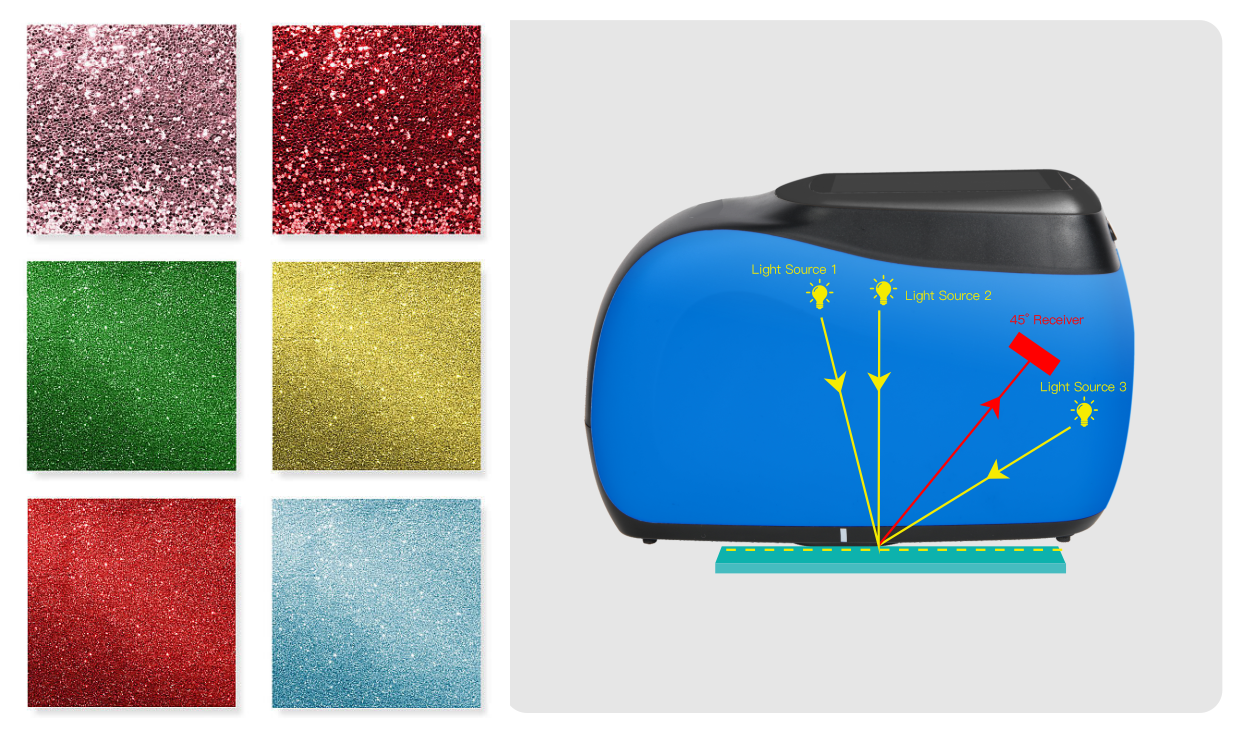

1. Триугольное одновременное измерение для точного захвата цветов специальных эффектовОдновременное Способность измерения: 1 приемник + 3 источника света измеряют три угла (45as15 ° / 45as45 ° / 45as110 °) одновременно, устраняя необходимость в нескольких регулировках и утройной эффективности.

3-Angle_Simultaneous_Measurement_for_Precise_Capture_of_Special_Effect

Полное покрытие сценария: Адаптируется ко всем типам отделок с специальными эффектами, включая автомобильные краски, пластиковые компоненты и косметическую упаковку, точно оценивая различия внешнего вида с различных углов.

Соответствие международным стандартам: Соответствует 12 международным стандартам, таким как ASTM D2244, DIN 5033 и ISO 7724, обеспечивая глобально признанные результаты измерений.

2. 10-летний срок службы источника света, устанавливающий эталон для надежности промышленного класса

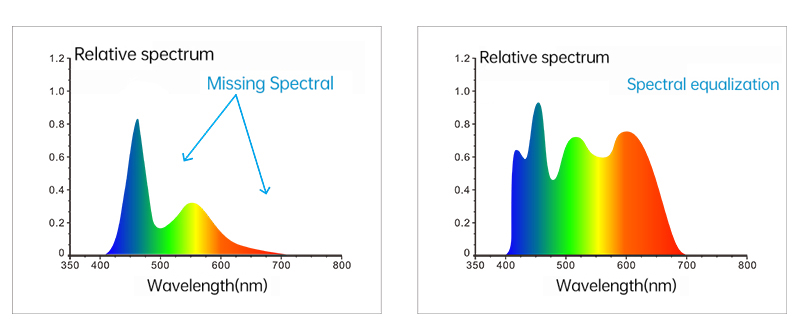

Исключительная долговечность: Синий усиленный светодиодный источник света полного спектра с сроком службы 10 лет или 5 миллионов измерений, более чем в 3 раза дольше, чем обычные источники.

Спектральная целостность: Охващает полный диапазон видимого света 400-700 нм без конкретных пробелов в полосе, повышая точность измерения для металлических и жемчужных цветов.

Blue-enhanced_full-spectrum_LED_light_source

Преимущество низкого обслуживания: Устраняет частую замену источника света, значительно снижая ежегодные расходы на обслуживание и поддерживая круглосуточную непрерывную работу завода.

Соответствие международным стандартам：Соответствует 10+ международным стандартам, включая ASTM D 2244, DIN 5033, ISO 7724, SAE J 1545, отвечая глобальным требованиям испытаний.

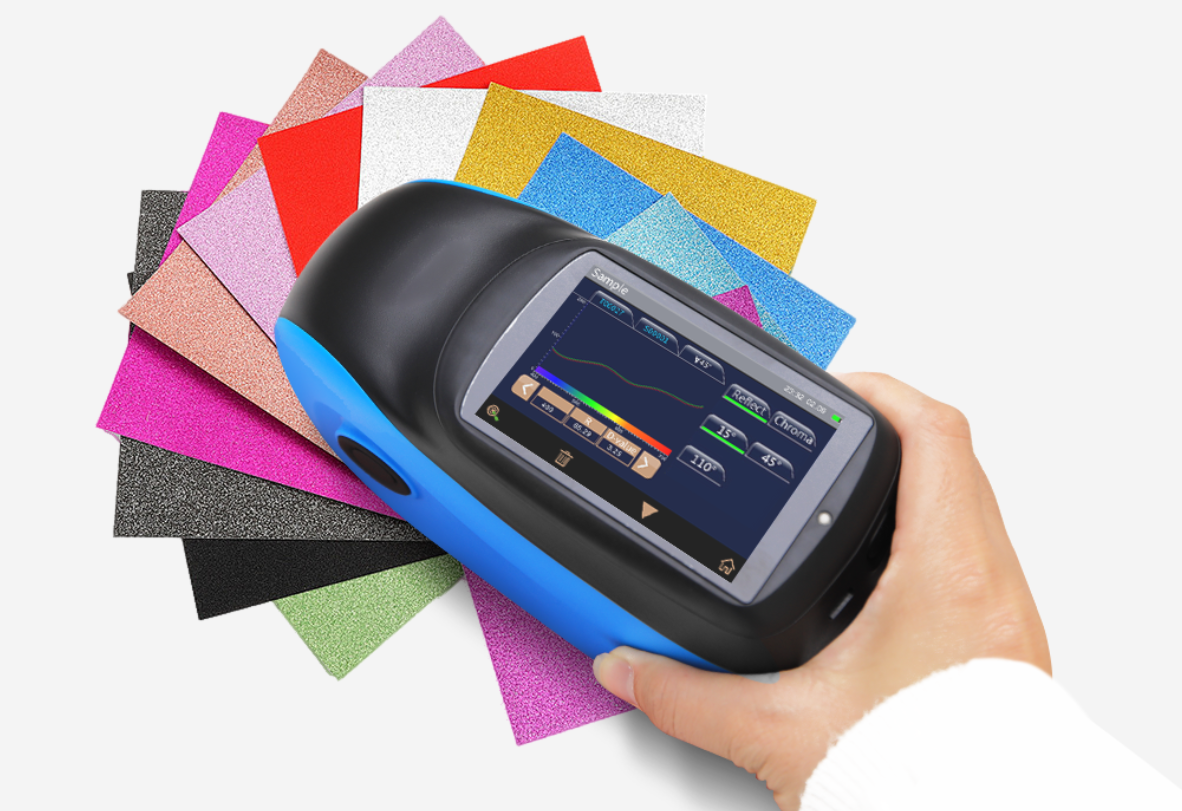

ks3006_measuring_SPECIAL_EFFECT_samples

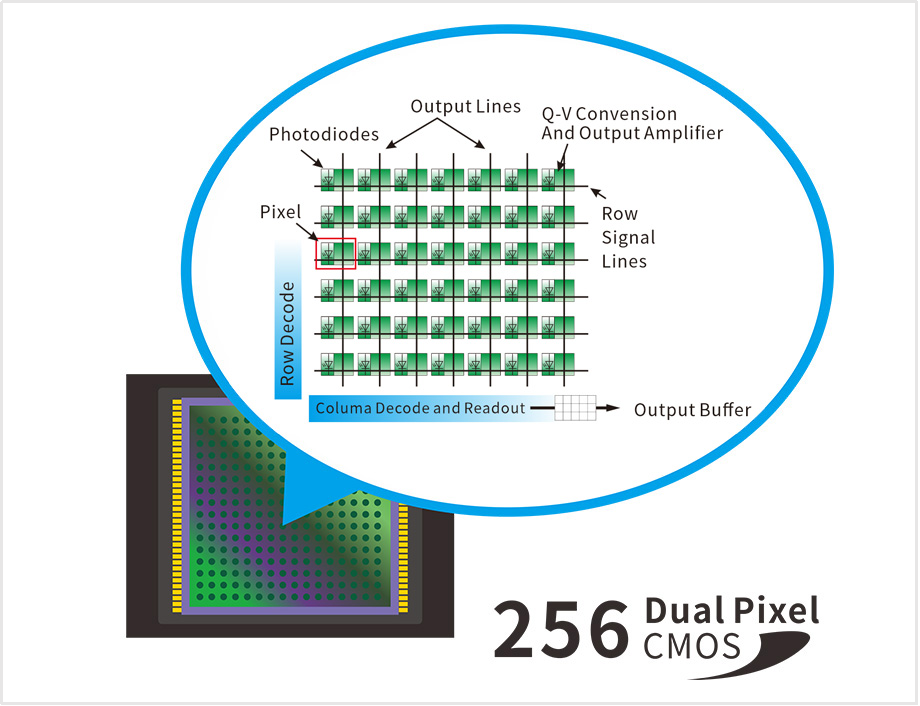

3. Высокоточное измерение с помощью конвусной решетковой спектроскопии и технологии CMOS

Конфигурация основного оборудования: Оснащенный 256-пиксельным двухмассивным CMOS-детектором и технологией углущенной решетки спектроскопии, он обеспечивает более высокое разрешение для более точного измерения цвета.

256-pixel_dual-array_CMOS_detector_and_concave_grating_spectroscopy

Высокая повторяемость: Колориметрическая повторяемость 0,02 ΔEab и межприборная согласованность 0,2 ΔE00 обеспечивают беспрепятственное сравнение данных на различных заводах и устройствах.

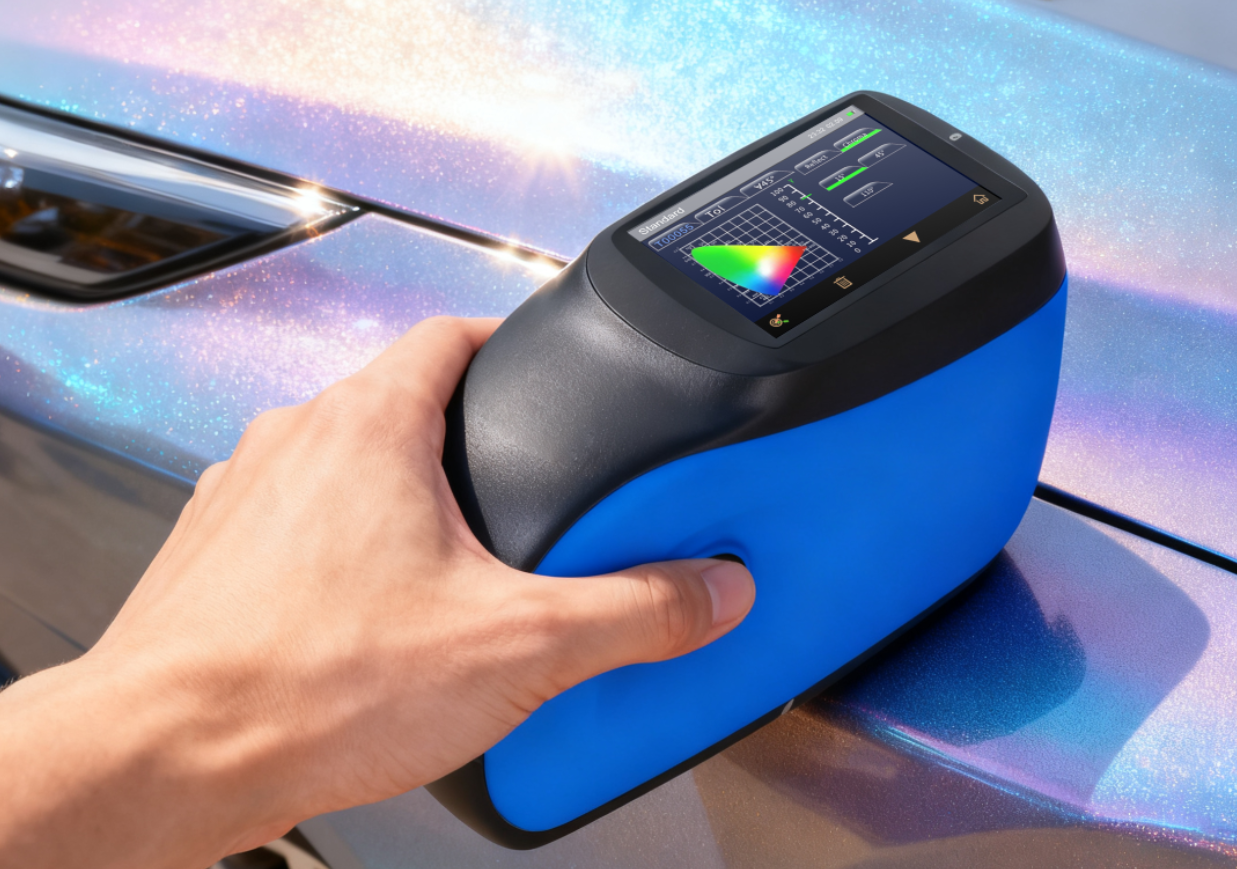

measure_car_SPECIAL_EFFECT

Быстрый ответ: Измеряет один угол всего за 1 секунду и завершает треугольные измерения за 3 секунды, превосходя традиционное оборудование по эффективности.


4. Комплексная визуализация данных с беспрепятственной работой

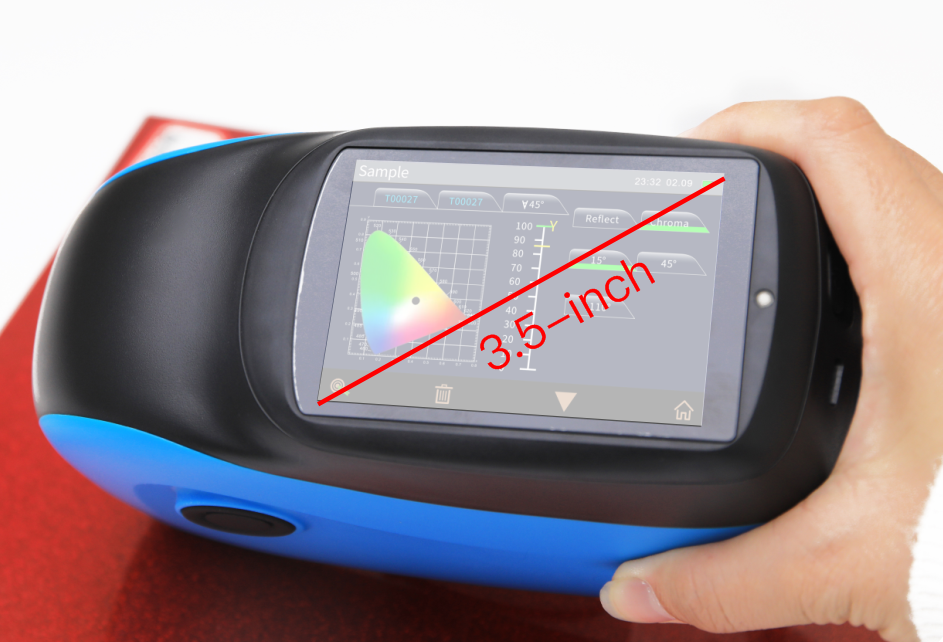

Визуальный дисплей:Особенность 3.5‑дюйм полный‑цветный сенсорный экран, который непосредственно отображает спектральные графики, значения цветовой разницы, решения о прохождении / неудаче и цветовые симуляции.

3.5‑inch_full‑color_touchscreen

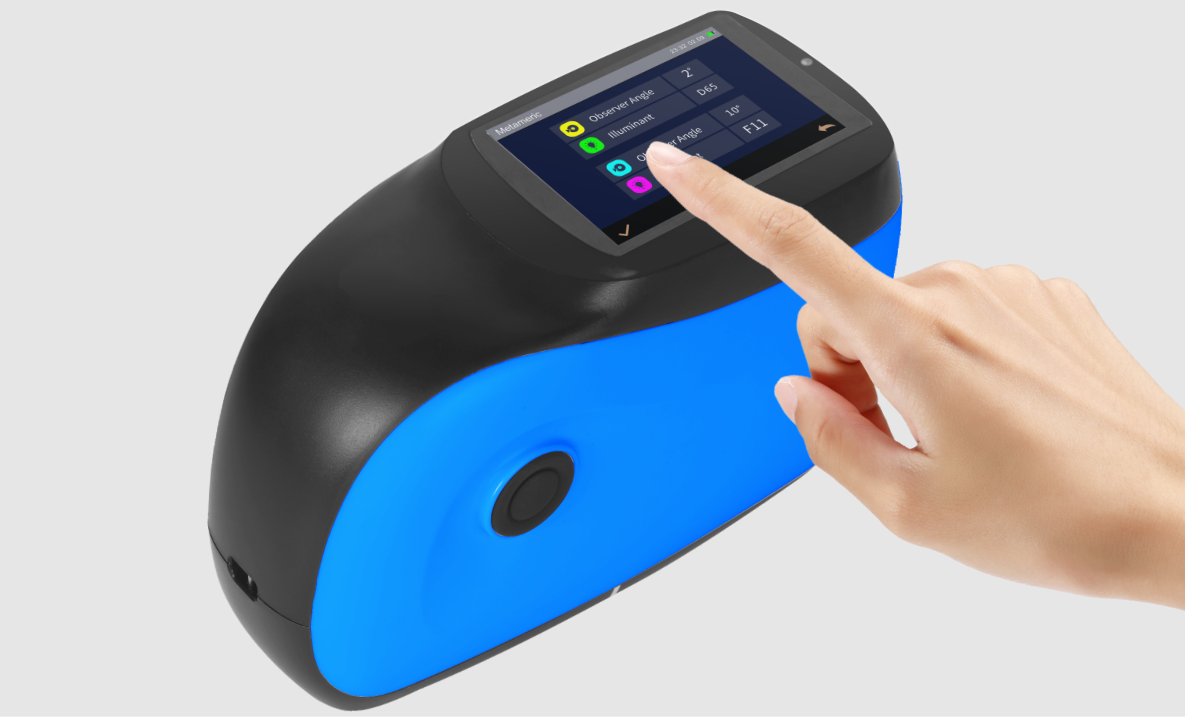

Умная помощь:Построенный‑в цветной камере предварительный просмотр обеспечивает точное расположение зоны измерения, избегая ошибок, вызванных неправильным выравниванием.

precise_positioning_of_the measurement_area

Гибкая эксплуатация:Поддерживает двойный запуск через кнопки или программное обеспечение, с несколькими режимами измерения—единичный, непрерывный и средний (1)–99 раз)—для удовлетворения различных потребностей в применении.

5. Полностью совместимая цветовая система для удовлетворения индивидуальных потребностей во всех отраслях промышленности

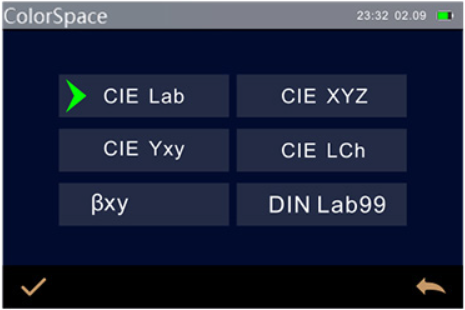

Несколько цветовых пространств: Поддерживает 8 цветовых пространств, включая CIE LAB, XYZ, LCh и Hunter Lab, в соответствии с промышленными стандартами в автомобильной, пластмассовой, косметической и многом другом.

ms3003 Multiple Color Spaces for choose

Формулы нескольких цветовых различий: Включает в себя основные формулы, такие как ΔEab, ΔE94, ΔEcmc (2: 1), ΔEcmc (1: 1), ΔE * 00, DINΔE99, ΔE DIN6175, различные автомобильные формулы, специфические для бренда, ΔE (Hunter), ΔE * ch и ΔE * uv.

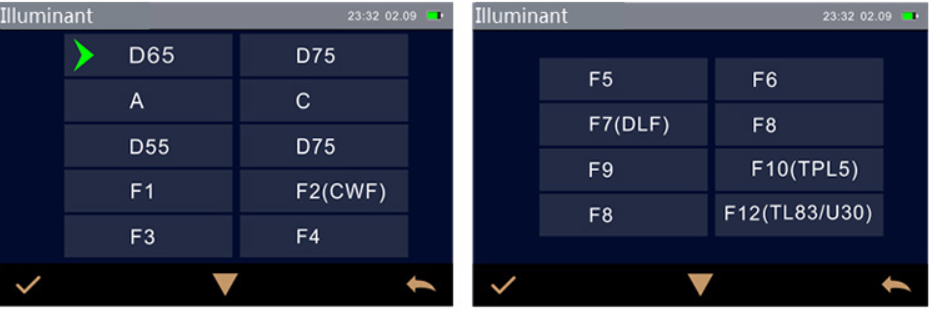

Несколько условий наблюдения: Более 30 осветителей (например, D65, A, D50) и двойных углов наблюдения (2°/10°) для удовлетворения требований испытаний в различных странах и регионах.

ms3003 Multiple Observing Conditions

6. Сценарии применения

Автомобильная промышленность:

Многоугольный контроль цветовой разницы для металлических красок на кузове транспортного средства и жемчужных красок на бамперах, обеспечивая последовательность цвета по всему транспортному средству.

Косметическая промышленность:

Партийное сравнение цветов жемчужного эффекта (например, помады, тени для глаз), минимизируя жалобы клиентов, вызванные визуальными несоответствиями.

Пластмассовая промышленность:

Измерение цветов специальных эффектов для корпусов бытовой техники и игрушек, гарантирующее однородность цвета на различных производственных площадках.

ms3003 application in Automotive cosmetics plastics Industry



Technical Parameters of KS003

Model

KS3003

Measurement Geometry

3 measurement angles (3 light sources, 1 receiver)

Measure Angle

45° Receiver: 45as15°, 45as45°, 45as110°

Compliant Standards: ASTM D 2244, E 308, E 1164, E 2194, E 2539; DIN 5033, 5036, 6174, 6175-1, 6175-2; ISO 7724, 11664-4; SAE J 1545

Application

Provide accurate and consistent color measurement for metallic, pearlescent and other complex special effect color products

Light Source

Full spectrum LED light source with blue enhancement

Lamp Life

5 years, 3 million times measurements

Spectrophotometric Mode

Concave Grating

Sensor

256 Image Element Double Array CMOS Image Sensor

Wavelength Range

400nm-700nm

Wavelength Interval

10nm

Measurement Range

0~600%

Semiband Width

10nm

Measuring Aperture

Illumination size Φ23mm / Measuring spot 9X12mm (Customized: Illumination size Φ10mm / Measuring spot 6X8mm)

Color Space

CIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99

Color Difference Formula

ΔEab, ΔE94, ΔEcmc(2:1), ΔEcmc(1:1), ΔE00, DINΔE99, ΔE DIN6175, Various Automotive Brand Color Difference Formulas, ΔE(Hunter), ΔEch, ΔE*uv

Other Colorimetric Index

Flop Index, Int-Em

Observer Angle

2°/10°

Illuminant

D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F5，F6,F7(DLF),F8,F9，F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF,
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5

Display

Spectral Graph/Data, Sample Colorimetric Values, Color Difference Values/Graph, Pass/Fail Results, Color Simulation

Measuring Time

Approx. 1 second for one angle
Approx. 12 seconds for all angles

Repeatability

Spectral reflectance:  Standard deviation within 0.08%
Chromaticity value:  ΔE*ab 0.02 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)

Reproducibility

ΔE*<0.10,avg on the gray tile of BCRA tile set
ΔE*<0.25,avg on the color BCRA tile set

Inter-instrument Error

0.2ΔE*00(avg on reference Series II BCRA tile set)

Effect Parameters

/

Effect Measurement

/

Effect Repeatability

/

Effect Reproducibility

/

Trigger mode

button trigger, software trigger

Measuring Mode

Single measurement, average measurement (1-99), continuous measurement (1-99)

Locating Mode

Color camera preview

Dimension

L*W*H=195X83X128mm

Weight

About 1Kg

Power

lithium-ion battery, 3.7V,5000mAh, Continuous test 5000 times within 8 hours of full charge

Display

3.5-inch TFT color LCD, Capacitive Touch Screen

Interface

USB, Bluetooth

Data Storage

1000 pcs Standards,10000 pcs Samples

Language

Simplified Chinese, Traditional Chinese, English, Russian

Operating Environment

10℃ to 50℃, humidity does not exceed 85%, no condensation

Storage Environment

-20℃ to 50℃, humidity does not exceed 85%, no condensation

Calibration

Built-in white board parameters, external white board,black cavity

Calibration Interval

4 hours,8 hours,24 hours,Startup calibration

Standard accessories

Power adapter, data cable, user manual, quality management software , calibration box, black calibration tile, protective

cover, wrist strap (Software Download Address:http://www.gandongdian.com/download/ ).

Optional Accessory

Micro-printer



Technical Parameters of KS006

Model

KS006

Measurement Geometry

6 measurement angles (8 illumination sources, 1 receivers)

Measure Angle

45° Receiver：
45as-15°,45as15°,45as25°,45as45°,45as75°,45as110°
Conform to the standards：ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4
SAE J 1545

Application

Provide accurate and consistent color measurement for metallic, pearlescent and other complex special effect color products

Light Source

Full spectrum LED light source with blue enhancement

Lamp Life

5 years, 3 million times measurements

Spectrophotometric Mode

Concave Grating

Sensor

256 Image Element Double Array CMOS Image Sensor

Wavelength Range

400nm-700nm

Wavelength Interval

10nm

Measurement Range

0~600%

Semiband Width

10nm

Measuring Aperture

Illumination size Φ23mm / Measuring spot 9X12mm (Customized: Illumination size Φ10mm / Measuring spot 6X8mm)

Color Space

CIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99

Color Difference Formula

ΔEab, ΔE94, ΔEcmc(2:1), ΔEcmc(1:1), ΔE00, DINΔE99, ΔE DIN6175, Various Automotive Brand Color Difference Formulas, ΔE(Hunter), ΔEch, ΔE*uv

Other Colorimetric Index

Flop Index, Int-Em

Observer Angle

2°/10°

Illuminant

D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F5，F6,F7(DLF),F8,F9，F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF,
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5

Display

Spectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset, Color simulation, Sample effect value, Effect difference value

Measuring Time

Approx. 1 second for one angle
Approx. 12 seconds for all angles

Repeatability

Spectral reflectance:  Standard deviation within 0.08%
Chromaticity value:  ΔE*ab 0.02 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)

Reproducibility

ΔE*<0.10,avg on the gray tile of BCRA tile set
ΔE*<0.25,avg on the color BCRA tile set

Inter-instrument Error

0.2ΔE*00(avg on reference Series II BCRA tile set)

Effect Parameters

Sparkle Grade(SG),Diffuse coarseness(DC) and Color Variation(CV)

Effect Measurement

6 angles Sparkle Grade(SG),Color Variation(CV):15as-45°,15as-30°,15as-15°,15as15°,15as45°,15as80°
15d Diffuse coarseness(DC)

Effect Repeatability

Sparkle Grade(SG) Short-term repeatability: 0.11% (10 times standard deviations) (When a color plate is measured 10 times at 10 second intervals after white calibration)
Diffuse coarseness(DC) Short-term repeatability:e0.08% (10 times standard deviations) (When a color plate is measured 10 times at 10 second intervals after white calibration)

Effect Reproducibility

Sparkle Grade(SG) Reproducibility: 1.8% (10 times standard deviations)
(avg on reference Series II BCRA tile set)
Diffuse coarseness(DC) Reproducibility: 1.3% (10 times standard deviations)(avg on reference Series II BCRA tile set)

Trigger mode

button trigger, software trigger

Measuring Mode

Single measurement, average measurement (1-99), continuous measurement (1-99)

Locating Mode

Color camera preview

Dimension

L*W*H=195X83X128mm

Weight

About 1Kg

Power

lithium-ion battery, 3.7V,5000mAh, Continuous test 5000 times within 8 hours of full charge

Display

3.5-inch TFT color LCD, Capacitive Touch Screen

Interface

USB, Bluetooth

Data Storage

1000 pcs Standards,10000 pcs Samples

Language

Simplified Chinese, Traditional Chinese, English, Russian

Operating Environment

10℃ to 50℃, humidity does not exceed 85%, no condensation

Storage Environment

-20℃ to 50℃, humidity does not exceed 85%, no condensation

Calibration

Built-in white board parameters, external white board,black cavity

Calibration Interval

4 hours,8 hours,24 hours,Startup calibration

Standard accessories

Power Adapter, USB Cable, User Guide,PC Software(Software Download Address:http://www.gandongdian.com/download/), Calibration Board, black light trap,Protective cap, wristband

Optional Accessory

Micro-printer

Technical parameters of KS012


Model

KS012

Measurement Geometry

12 measurement angles (8 illumination sources, 2 receivers)

Measure Angle

45° Receiver：
45as-15°,45as15°,45as25°,45as45°,45as75°,45as110°
15°Receiver：
15as-45°,15as-15°,15as15°,15as-30°,15as45°,15as80°
Conform to the standards：ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4
SAE J 1545

Application

Provide accurate and consistent color measurement for metallic, pearlescent and other complex special effect color products

Light Source

Full spectrum LED light source with blue enhancement

Lamp Life

5 years, 3 million times measurements

Spectrophotometric Mode

Concave Grating

Sensor

256 Image Element Double Array CMOS Image Sensor

Wavelength Range

400nm-700nm

Wavelength Interval

10nm

Measurement Range

0~600%

Semiband Width

10nm

Measuring Aperture

Illumination size Φ23mm / Measuring spot 9X12mm (Customized: Illumination size Φ10mm / Measuring spot 6X8mm)

Color Space

CIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99

Color Difference Formula

ΔEab, ΔE94, ΔEcmc(2:1), ΔEcmc(1:1), ΔE00, DINΔE99, ΔE DIN6175, Various Automotive Brand Color Difference Formulas, ΔE(Hunter), ΔEch, ΔE*uv

Other Colorimetric Index

Flop Index, Int-Em

Observer Angle

2°/10°

Illuminant

D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4，F5，F6,F7(DLF),F8,F9，F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF,
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5

Display

Spectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset, Color simulation, Sample effect value, Effect difference value

Measuring Time

Approx. 1 second for one angle
Approx. 12 seconds for all angles

Repeatability

Spectral reflectance:  Standard deviation within 0.08%
Chromaticity value:  ΔE*ab 0.02 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)

Reproducibility

ΔE*<0.10,avg on the gray tile of BCRA tile set
ΔE*<0.25,avg on the color BCRA tile set

Inter-instrument Error

0.18ΔE*00(avg on reference Series II BCRA tile set)

Effect Parameters

Sparkle Grade(SG),Diffuse coarseness(DC) and Color Variation(CV)

Effect Measurement

6 angles Sparkle Grade(SG),Color Variation(CV):15as-45°,15as-30°,15as-15°,15as15°,15as45°,15as80°
15d Diffuse coarseness(DC)

Effect Repeatability

Sparkle Grade(SG) Short-term repeatability: 0.11% (10 times standard deviations) (When a color plate is measured 10 times at 10 second intervals after white calibration)
Diffuse coarseness(DC) Short-term repeatability:e0.08% (10 times standard deviations) (When a color plate is measured 10 times at 10 second intervals after white calibration)

Effect Reproducibility

Sparkle Grade(SG) Reproducibility: 1.8% (10 times standard deviations)
(avg on reference Series II BCRA tile set)
Diffuse coarseness(DC) Reproducibility: 1.3% (10 times standard deviations)(avg on reference Series II BCRA tile set)

Trigger mode

button trigger, software trigger

Measuring Mode

Single measurement, average measurement (1-99), continuous measurement (1-99)

Locating Mode

Color camera preview

Dimension

L*W*H=195X83X128mm

Weight

About 1Kg

Power

lithium-ion battery, 3.7V,5000mAh, Continuous test 5000 times within 8 hours of full charge

Display

3.5-inch TFT color LCD, Capacitive Touch Screen

Interface

USB, Bluetooth

Data Storage

1000 pcs Standards,10000 pcs Samples

Language

Simplified Chinese, Traditional Chinese, English, Russian

Operating Environment

10℃ to 50℃, humidity does not exceed 85%, no condensation

Storage Environment

-20℃ to 50℃, humidity does not exceed 85%, no condensation

Calibration

Built-in white board parameters, external white board,black cavity

Calibration Interval

4 hours,8 hours,24 hours,Startup calibration

Standard accessories

Power adapter, data cable, user manual, quality management software , calibration box, black calibration tile, protective

cover, wrist strap (Software Download Address:http://www.gandongdian.com/download/ ).

Optional Accessory

Micro-printer


Наши ценные клиенты

  • валео
  • Toyota
  • Бош
  • Айзин
  • моторы Tata
  • Форвия
  • Лир
  • Сузуки

Часто задаваемые вопросы  Многоугольный спектрофотометр

Для правильной оценки цвета, обеспечить чистоту, использовать стандартизированные условия наблюдения, устранить блуждающий свет и периодически менять лампы.


Различные типы субстратов требуют различных видов цифровых измерителей. Магнитные измерители предназначены для цветных металлов, измерители вихревого тока предназначены для цветных металлов, а ультразвуковые измерители предназначены для любых неметаллических композитов, таких как пластмассы. Тщательный выбор датчика является наиболее важным фактором для получения точных измерений.


Спектрофотометр измеряет весь видимый цветовый спектр (обычно 400-700)  nm). Он предлагает значительно более высокую точность и позволяет подробные оценки, включая спектральные кривые, значения ΔE и измерения цветового расстояния. Это предпочтительный выбор для требовательных приложений в лабораториях или средах разработки цветов. узнать больше..

Основное различие между A Колориметр и спектрофотометр лежат в их методах измерения света. Колориметр измеряет цветовые значения на основе метода тристимула (например, LAB или RGB) и сравнивает образец с эталоном. It' идеально подходит для быстрых, повторяемых измерений в последовательных условиях, например, в производстве или контроле за поступающими товарами.

Чтобы использовать измеритель туманности, устройство должно сначала быть калибрировано, а затем оно будет отображать значения туманности и пропускаемости.

Технология Threenh с отличным обслуживанием после продажи, в целом, наша гарантия один год (дополнительный период поддержки 3 года). В течение гарантийного периода, мы можем предложить техническую поддержку и части для замены частей, обязательно, наши инженеры могут пойти на ваше место для лучшей поддержки. Наш инструмент имеет профессиональный послепродажный департамент. lf у вас есть любая техническая проблема или вопрос с нашими товарами, чтобы связаться с нами.

Следуйте шагам калибровки формы 3nh. Не прикасайтесь к образцу и опустите измерительный свет, чтобы устранить внешний свет.


Связанные Многоугольный спектрофотометр Вам также может понравиться

MS3012 Многоугольный спектрофотометр

Измерительное оборудование , Многоугольный спектрофотометр

8 Угольный цветной спектрофотометр MS3008

Измерительное оборудование , Многоугольный спектрофотометр

MS3006 Многоугольный спектрофотометр

Измерительное оборудование , Многоугольный спектрофотометр

Многоугольный спектрофотометр MS3003

Измерительное оборудование , Многоугольный спектрофотометр

Авторское право ©1998 - 2026 Guangdong Threenh Technology Co.,Ltd. Политика конфиденциальности

Позвони нам!

Обсуждайте свой проект с одним из наших специалистов по продукции:

0086 755 26508999

Нужны цены?

Мы отвечаем на запросы о котировке в течение 1 рабочего дня.

service@3nh.com

Уже знаете, что вам нужно?

Отправьте запрос на демонстрацию продукта, который вас интересует.

Получить демо
Оставьте свое сообщение
Мы используем файлы cookie, чтобы обеспечить вам лучший опыт работы на нашем сайте. Если вы продолжите использовать этот сайт, мы будем считать, что вы с ним довольны. Политика конфиденциальности
