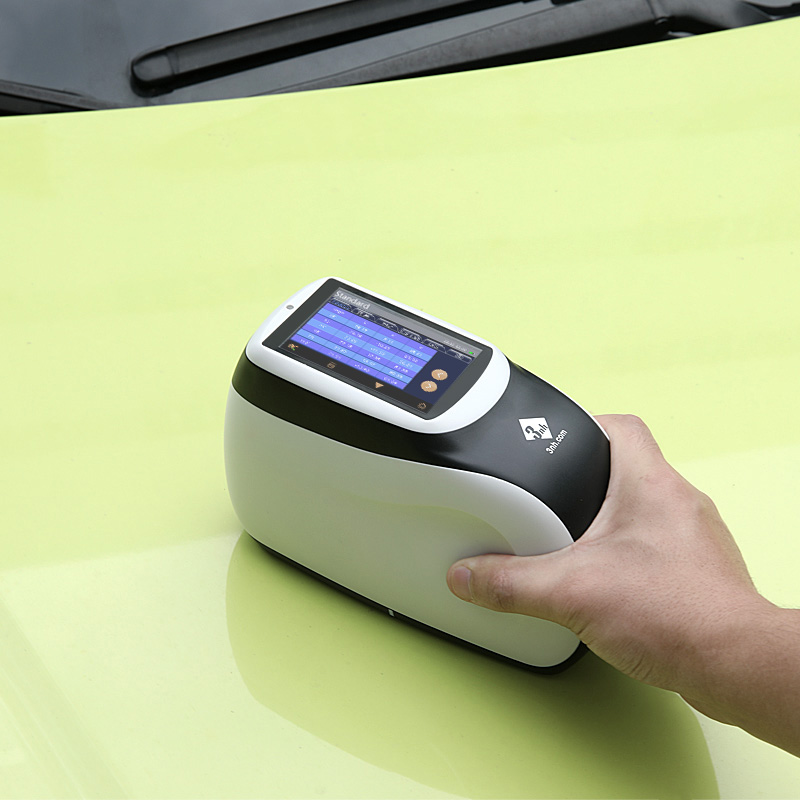

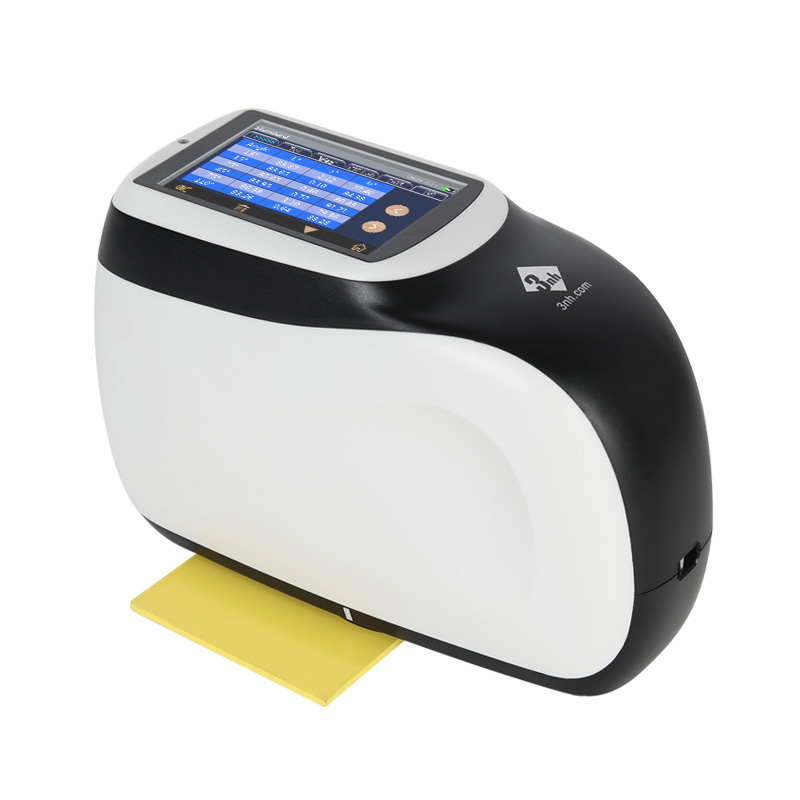

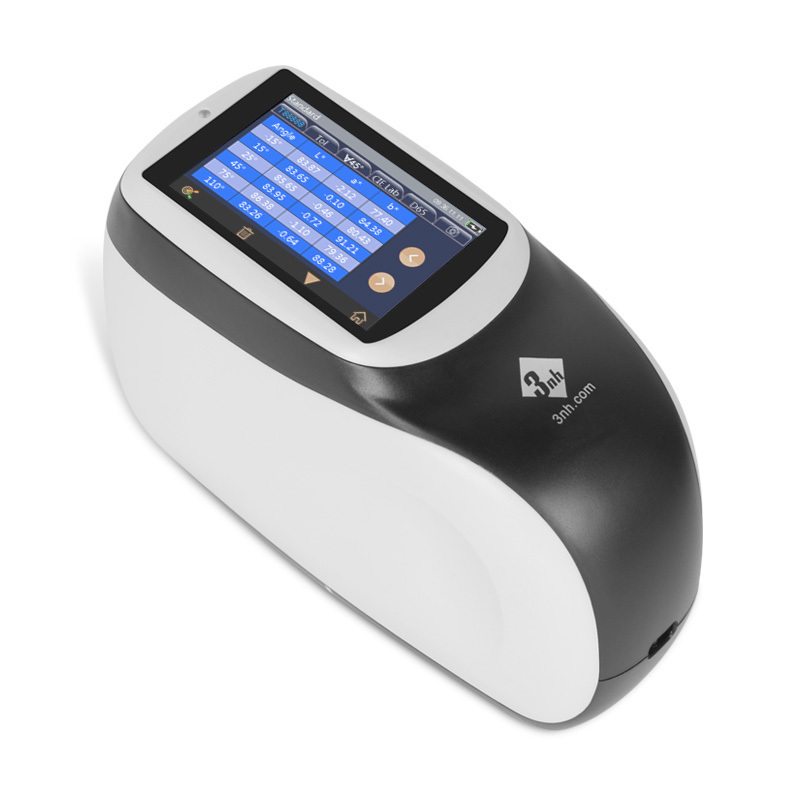

MS3006 Многоугольный спектрофотометр

Компактный, быстрый и простой в обращении

Многоугольный спектрофотометр MS3006 является высокоточным устройством, используемым для измерения цвета и устройства анализа для измерения цвета, принимает MCU промышленного класса с 6 измерительными углами, которые могут обеспечить точное и последовательное измерение цвета для металлических материалов, жемчужных цветов и других сложных готовых продуктов с специальным эффектом. Он в основном используется для измерения цветовой разницы поверхностной краски, влияющей на различные углы зрения и условия.


Ключевые моменты

  • 6 углов измерения

  • 256-элементный двухмассивный датчик изображения CMOS

  • 3,5-дюймовый LCD емкостный сенсорный экран, простая работа и обзор функциональностей

  • Полный спектр светодиодного источника света

  • Отличное согласие между инструментами ΔE*< 0.10

  • Φ12mm Измерительная диафрагма

  • Точное и последовательное измерение цвета для металлических, жемчужных и других сложных отдельных поверхностей

Это MS3006 Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

Предоставляет более быстрые и точные результаты, чем любая система цветового сопоставления на рынке

MS3006 имеет компактную конструкцию, легко обрабатываться и быстро получать правильный цвет. MS3006 многоугольный спектрофотометр принимает промышленный класс MCU с 6 измерительными углами, которые могут обеспечить точное и последовательное измерение цвета для металлических материалов, жемчужных цветов и других сложных готовых продуктов специального эффекта. Гладкая операционная система и превосходная производительность оптической системы позволяют многоугольному спектрометру MS3006 обеспечить повторяемость и воспроизводительность измерений класса искры (SG), диффузной грубости (DC) и цветовых изменений (CV).

3nh многоугольный спектрофотометр MS3006 используется для измерения цветовой разницы для поверхностной краски, на которую влияют различные углы обзора и условия обзора. Он может не только измерять многоугольную цветовую разницу, но и измерять и характеризировать специальные отделки через 6 измерительных углов. Даже в изогнутой поверхности он также имеет высокую точность измерения и стабильность.

MS3006 Технические характеристики

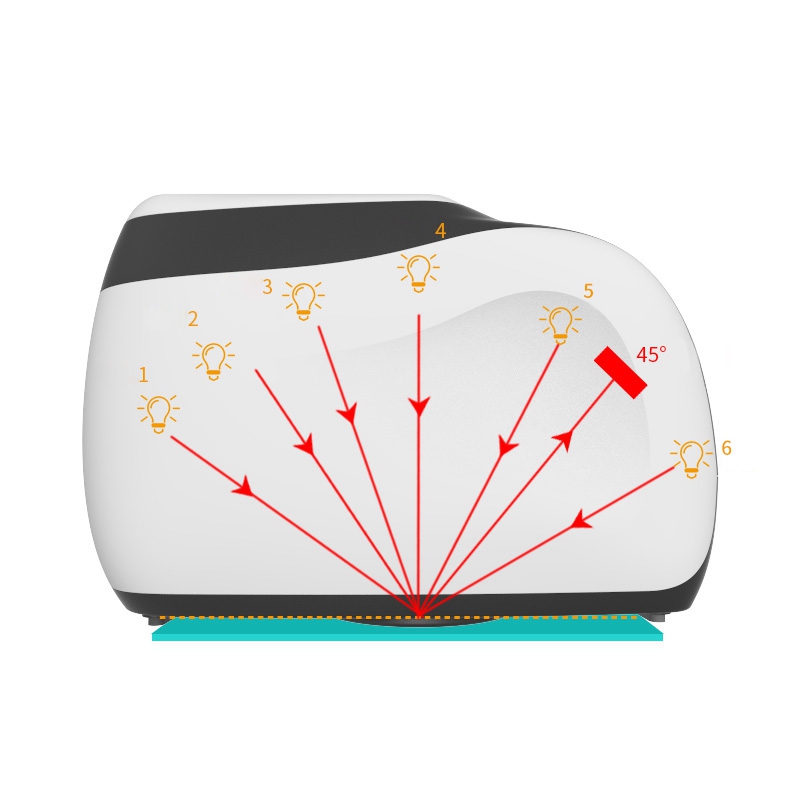

Многоугольное измерение

Принять 6 источников освещения, 1 приемник для измерения 6 углов измерения одновременно

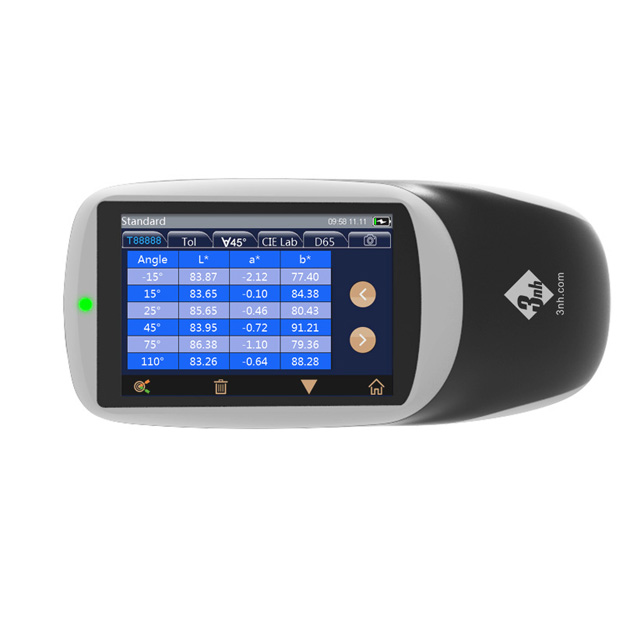

MS3006_large_display1.jpgБолее интуитивный дисплей

Сенсорный экран может отображать все результаты измерения угла, более интуитивно понятный вид всеобъемлющих данных.

Функция дискриминации измерения эффекта

Быстро различите образец Sparkle Grade (SG), Диффузная грубость (DC) и цветовая вариация (CV), простая и эффективная проверка качества.




256 элемента изображения двойного массива CMOS датчика изображения

Более высокое оптическое разрешение обеспечивает скорость измерения, точность, стабильность и последовательность прибора. Основная технология делает ее одной и той же платформой с международными стандартами и полной совместимостью.



Принять источник света светодиода полного спектра с синим усилением

Источник света светодиода полного спектра с синим усилением обеспечивает достаточное спектральное распределение в диапазоне видимого света, избегает спектральной потери светодиода в определенной полосе и обеспечивает точность результатов измерений прибора и низкие затраты на обслуживание.



Конвусная спектрофотометрическая технология решетки

Использование углущенной спектрофотометрической технологии решетки с более высоким разрешением делает измерение цвета более точным.




Профессиональная белая доска

Профессиональная белая доска, высокая твердость в поверхности, стабильная оптическая производительность






Высшее качество

Промышленный класс процессора в режиме реального времени, передача Bluetooth 5.0 более стабильная и надежная.


Эргономика Новый и модный внешний дизайн

Компактный, прочный и надежный прибор для измерения цвета, дизайн внешнего вида MS3006 прост в эксплуатации, а положение держателя руки и кнопка измерения хорошо спроектированы, которые могут удовлетворять различным привычкам держания, гладкой и тонкой поверхности, от высокоточного процесса обработки внешнего вида.


Цветная камера предварительный просмотр, может четко наблюдать измеренную область

Встроенное цветное позиционирование камеры, может точно судить об измеренном положении объекта и улучшить эффективность и точность измерения.




Множественное пространство измерения цвета, множественные источники света наблюдения

Предложение CIE LAB, XYZ, Yxy, LCh, β XY, DIN Lab99 цветовое пространство, и D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 и F5, F6 и F7 (DLF), F8, F9, F10 (TPL5), и F11 (TL84), F12 (TL83 / U30) Различные источники света, которые могут удовлетворить специальный спрос на измерение в различных условиях измерения.




Легко анализировать данные

Экран может интуитивно отображать спектр / данные, значение хроматичности образца, значение разницы цвета / фигуру, результаты прохождения / неудачи, цветовое моделирование, значение эффекта образца, значение разницы эффекта и другие данные, удобные для просмотра, а также значительно улучшить пользователя ' Эффективность работы.

Его проверенная 6-угольная методика измерения и меньшая диафрагма позволяют быстрее и более точно читать металлические, искрение, жемчуг и эффектные цвета даже в изогнутых и труднодоступных местах!

MS3006 Спектрофотометр демонстрационные видео


В этом видео показано, как использовать устройство MS3006 для измерения цвета образцов жемчужного цвета.

Руководства по эксплуатацииКак запустить прибор, Проверьте черно-белую коррекцию перед использованием, калибровка, процедуры измерения для различных типов образцов, Нажмите кнопку измерения, чтобы начать испытание, измерение завершено, сравните данные цветовых значений под 6 углами, как переключаться между различными цветовыми пространствами и источниками света.

Свяжитесь с экспертами, чтобы узнать больше о MS3006


MS3006 6 Angle Spectrophotometer Technical parameters



Model

MS3006
Measurement Geometry6 measurement angles (6 illumination sources, 1 receivers)
Measure Angle45° Receiver:
45as-15°,45as15°,45as25°, 45as45°,45as75°,45as110°
Conform to the standards:ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4 SAE J 1545
ApplicationProvide accurate and consistent color measurement for metallic, pearlescent and other complex special effect color products
Light SourceFull spectrum LED light source with blue enhancement
Lamp Life5 years, 3 million times measurements
Spectrophotometric ModeConcave Grating
Sensor256 Image Element Double Array CMOS Image Sensor
Wavelength Range400nm-700nm
Wavelength IntervalIllumination size Φ23mm / Measuring spot 9X12mm (Customized: Illumination size Φ10mm / Measuring spot 6X8mm)
Measurement Range0~600%
Semiband Width10nm
Measuring ApertureΦ12mm
Color SpaceCIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99
Color Difference FormulaΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1), ΔE*00, DINΔE99,ΔE DIN6175,color difference formulas of multiple car brands
Other Colorimetric IndexFlop Index
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75, F1,F2(CWF),F3,F4,F5,F6, F7(DLF),F8,F9,F10(TPL5), F11(TL84),F12(TL83/U30)
DisplaySpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset, Color simulation, Sample effect value, Effect difference value
Measuring Time(not including the effective color measuring time)
RepeatabilitySpectral reflectance: Standard deviation within 0.08%
Chromaticity value: ΔE*ab 0.03 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
ReproducibilityΔE*<0.10,avg on the gray tile of BCRA tile set
ΔE*<0.25,avg on the color BCRA tile set
Inter-instrument Error0.2ΔE*00(avg on reference Series II BCRA tile set)
Effect ParametersSparkle Grade(SG),Diffuse coarseness(DC) and Color Variation(CV)
Effect Measurement6 angles Sparkle Grade(SG),Color Variation(CV):15as-45°,15as-30°,15as-15°,15as15°,15as45°,15as80°
15d Diffuse coarseness(DC)
Effect RepeatabilitySparkle Grade(SG) Short-term repeatability: 0.12% (10 times standard deviations) (When a color plate is measured 10 times at 10 second intervals after white calibration)
Diffuse coarseness(DC) Short-term repeatability:e0.09% (10 times standard deviations) (When a color plate is measured 10 times at 10 second intervals after white calibration)
Effect ReproducibilitySparkle Grade(SG) Reproducibility: 1.9% (10 times standard deviations)
(avg on reference Series II BCRA tile set)
Diffuse coarseness(DC) Reproducibility: 1.4% (10 times standard deviations)(avg on reference Series II BCRA tile set)
Trigger modeButton trigger, software trigger
Measuring ModeSingle measurement, average measurement (1-99), continuous measurement (1-99)
Locating ModeColor camera preview
DimensionL*W*H=195X83X128mm
WeightAbout 1Kg
Powerlithium-ion battery, 3.7V,5000mAh, Continuous test 6000 times within 8 hours of full charge
Display3.5-inch TFT color LCD, Capacitive Touch Screen
InterfaceUSB, Bluetooth 5.0
Data Storage1000 pcs Standards,4000 pcs Samples
LanguageSimplified Chinese, Traditional Chinese, English
Operating Environment10℃ to 50℃, humidity does not exceed 85%, no condensation
Storage Environment-20℃ to 50℃, humidity does not exceed 85%, no condensation

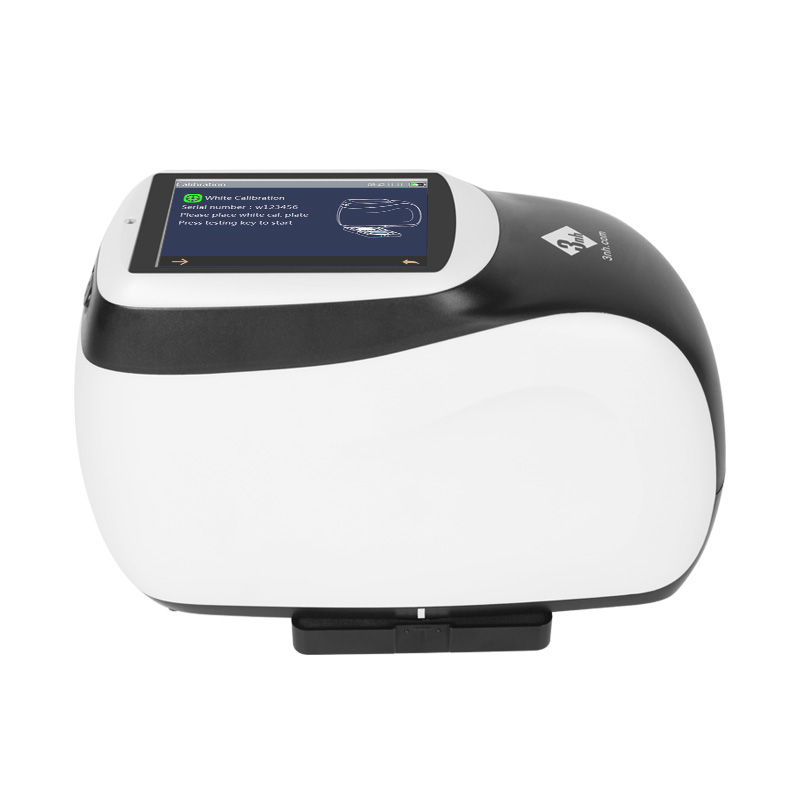

CalibrationBuilt-in white board parameters, external white board, black light trap, color board
Calibration Interval4 hours,8 hours,24 hours,Startup calibration

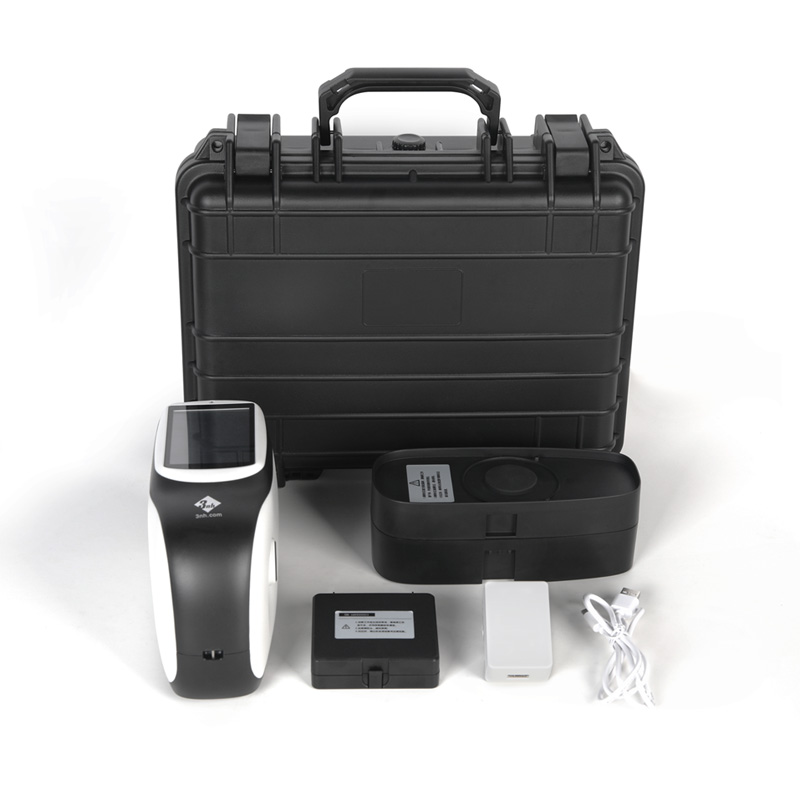

Standard accessoriesPower Adapter, USB Cable, User Guide,PC Software(download from the official website), Calibration Board, black light trap,Protective cap, wristband
Optional AccessoryMicro-printer
NotesTechnical parameters are for reference only, subject to actual sales products.


Наши ценные клиенты

Часто задаваемые вопросы MS3006  Многоугольный спектрофотометр

Цвета выглядят по-разному при различных освещениях главным образом из-за метамеризмФеномен, когда два цвета, совпадающих под одним источником света, не совпадают под другим, вызванный различиями в спектральном составе света.

object_Colors_look_different_under_various_lights1

Разное освещение изменяет цветовое восприятие объектов. Теплый свет, подобный лампам накаливания, имеет тенденцию делать цвета более желтыми, в то время как дневный свет представляет синевый оттенок. Наша система цветового зрения играет компенсирующую роль, используя механизм, называемый цветовой постоянностью.

Каждый источник света излучает свет с уникальным «спектральным отпечатком пальца» (т.е. диапазоном и интенсивностью длин волн, которые он содержит). Это непосредственно влияет на то, как поверхность объекта отражает свет и как наши глаза воспринимают его цвет.

Колориметр используется для измерения поглощения на выбранных длинах волн с помощью фильтров, что подходит для быстрого сравнения цветов. Более современный спектрофотометр имеет монохроматор. Он может измерять более широкий диапазон спектра света и является более точным. Вы также можете получить подробные цветовые данные на видимых и невидимых длинах волн.


Неточное отображение цвета, несоответствие результатов и несоответствие ISO 3664 или ASTM D1729 могут возникнуть при наличии отклонений.

Образцы должны быть очищены, высушены и без царапин, чтобы получить последовательные измерения тумана.


- Да. - Да. Однако для модернизации светодиода, чтобы соответствовать промышленным стандартам, цветно-калибрированные светодиодные модули должны использоваться для точного отображения цвета. Мы обычно не рекомендуем клиентам самостоятельно модифицировать его, поскольку это может повлиять на точность цвета и вызвать ненужные потери


Толщину покрытия лучше всего измерять с помощью толщиномера покрытия, специфического для типа подложки. Магнитные и вихревые измерители лучше всего для металлов, в то время как ультразвуковые измерители лучше всего для неметаллов. Эти устройства обеспечивают точность и последовательность измерений.
