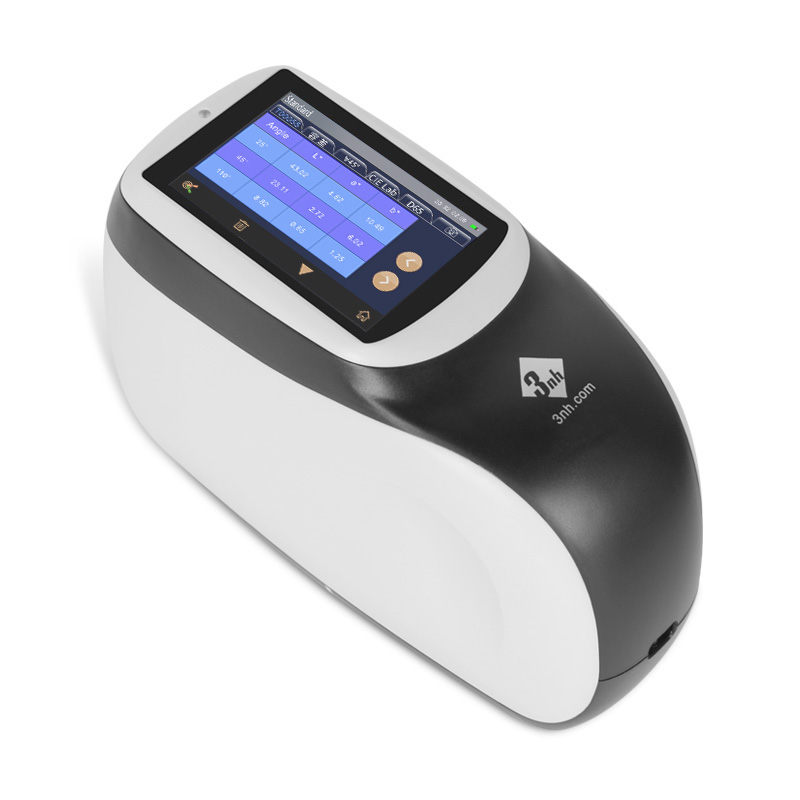

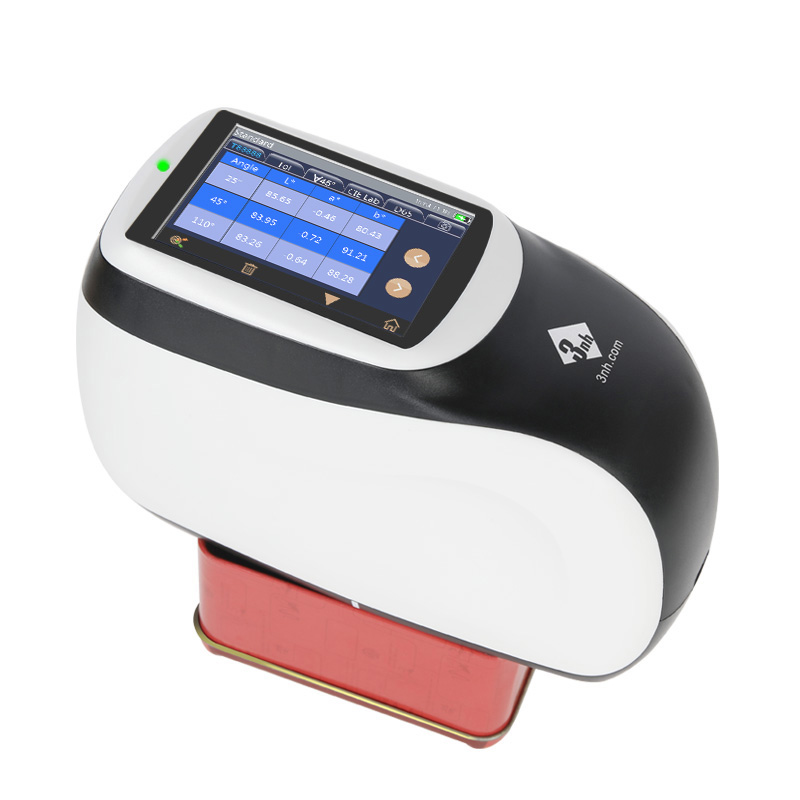

Многоугольный спектрофотометр MS3003

Портативный треугольный спектрофотометр с горизонтальной конструкцией

3nh Триугольный ручный компактный спектрофотометр MS3003 является портативным сферическим спектрофотометром с горизонтальной конструкцией, которая облегчает измерение плоских или больших образцов. используется для измерения цветовой разницы для поверхностной краски, на которую влияют различные углы зрения и условия зрения. Он в основном используется для измерения цветовой разницы поверхностной краски, влияющей на различные углы зрения и условия.


Ключевые моменты

  • 3 угла измерения, простое в использовании устройство начального уровня

  • 256-элементный двухмассивный датчик изображения CMOS

  • 3,5-дюймовый LCD емкостный сенсорный экран

  • Полный спектр светодиодного источника света

  • Отличное согласие между инструментами ΔE*< 0.20

  • Φ23mm Измерительная диафрагма

  • Широко применимы к промышленностям, таким как покрытия, краски, автомобили, косметика, чернила и т.д.

Это MS3003 Инструменты сертифицированы с
certify
1 Годы гарантии (Дополнительный период поддержки 3 годы)

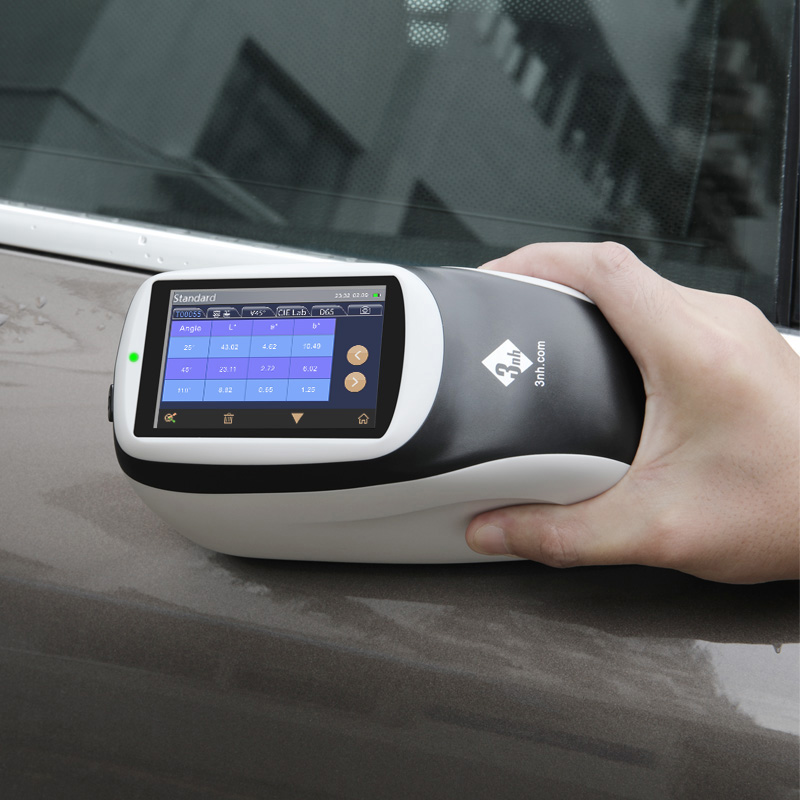

Многоугольный спектрофотометр для обнаружения цвета автомобильной поверхностной краски


3nh многоугольный спектрофотометр MS3003 используется для измерения цветовой разницы для поверхностной краски, на которую влияют различные углы обзора и условия обзора. Он может обеспечить точное и последовательное измерение цвета для металлических, жемчужных и других сложных готовых продуктов с специальным эффектом.

Многоугольный спектрофотометр MS3003 принимает промышленный класс MCU и оснащен 3 углами измерения, при превосходной производительности оптической системы измерения, поддерживаемой многоугольным спектрофотометром MS3003, имеет отличную производительность в многоугольном измерении хроматической аберрации, даже в изогнутой поверхности, но также имеет высокую точность измерения и стабильность.

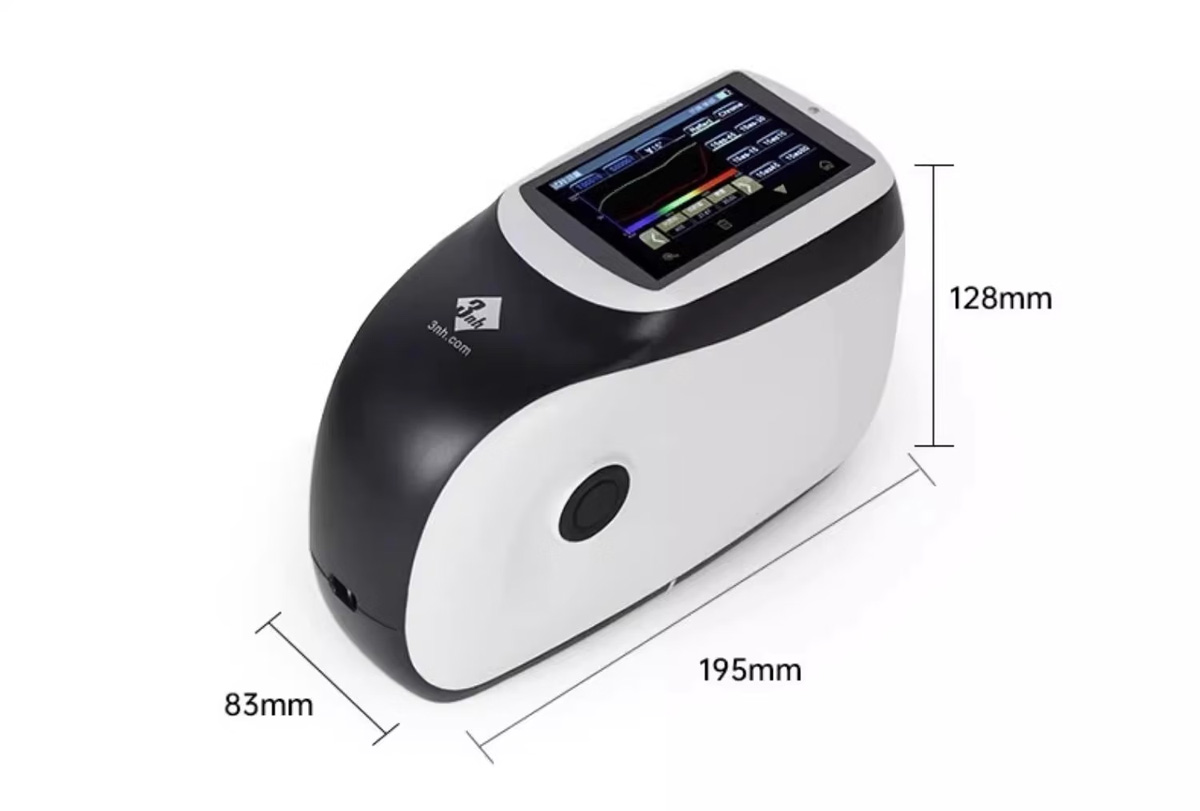

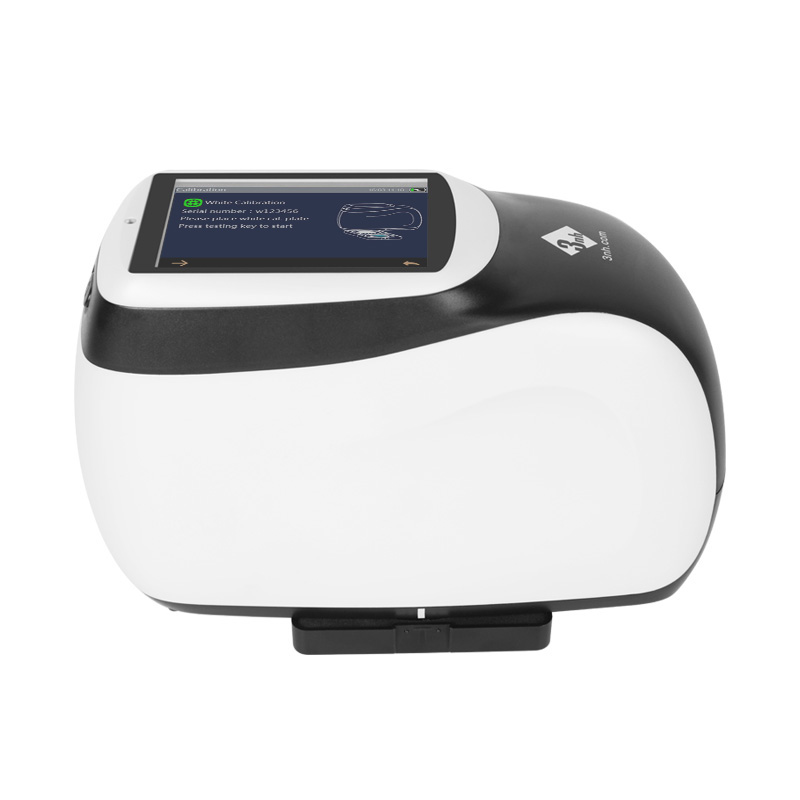

MS3003 color measurement product appearance

Технические характеристики

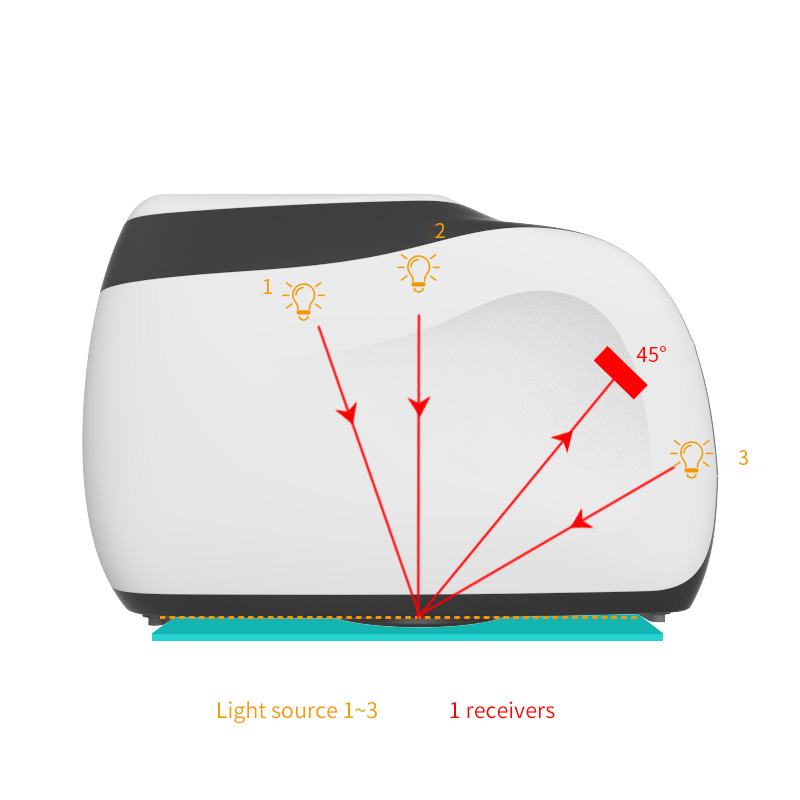

ms3003 3 measurement angles

Многоугольное измерение

Принять 3 источника освещения, 1 приемник для измерения 3 угла измерения одновременно

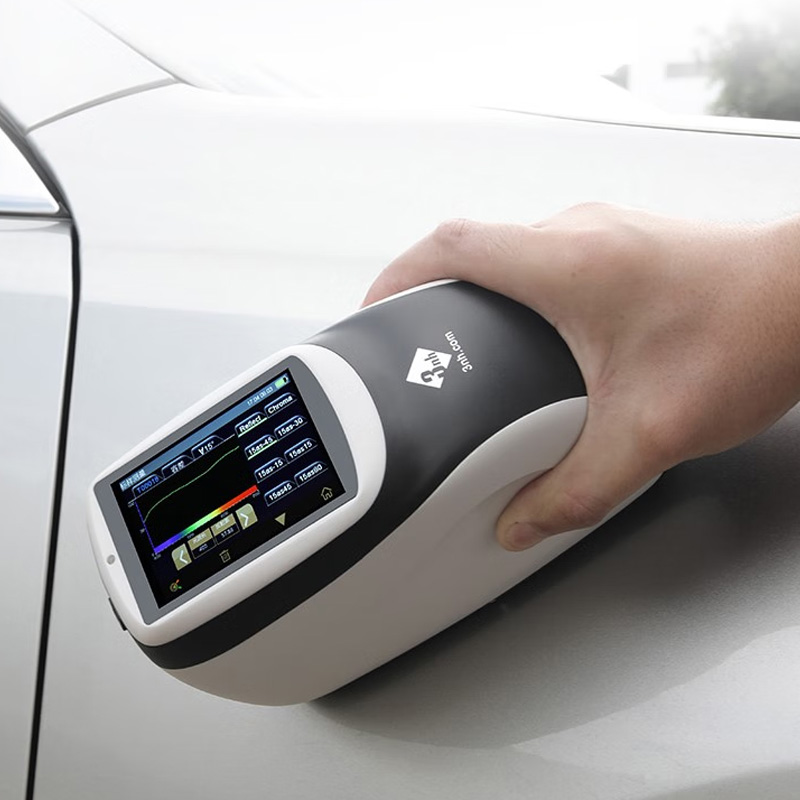

display all Angle measurement results

Более интуитивный дисплей

Сенсорный экран может отображать все результаты измерения угла, более интуитивно понятный вид всеобъемлющих данных.

Функция дискриминации измерения эффекта

Быстро различите образец Sparkle Grade (SG), Диффузная грубость (DC) и цветовая вариация (CV), простая и эффективная проверка качества.

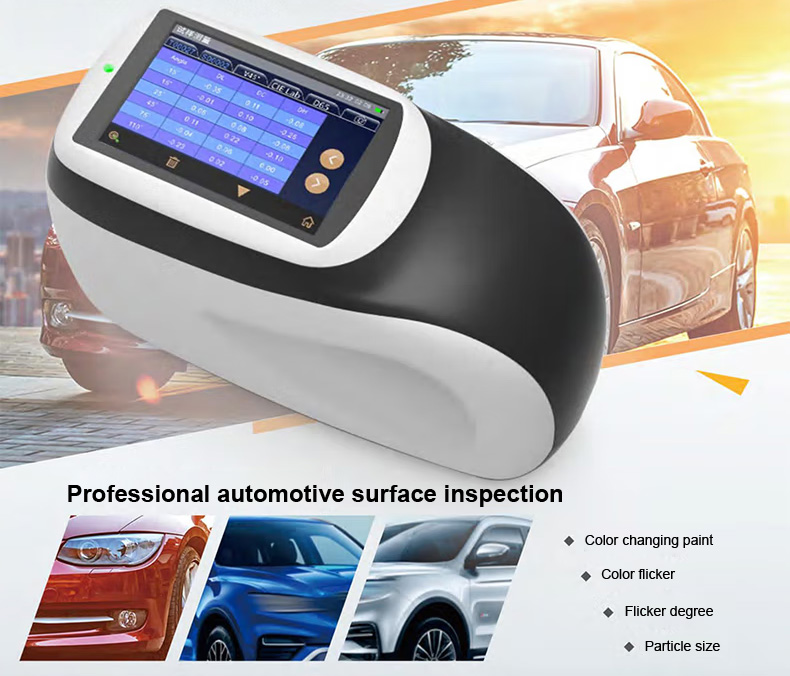

ms3003 automotive surface inspection

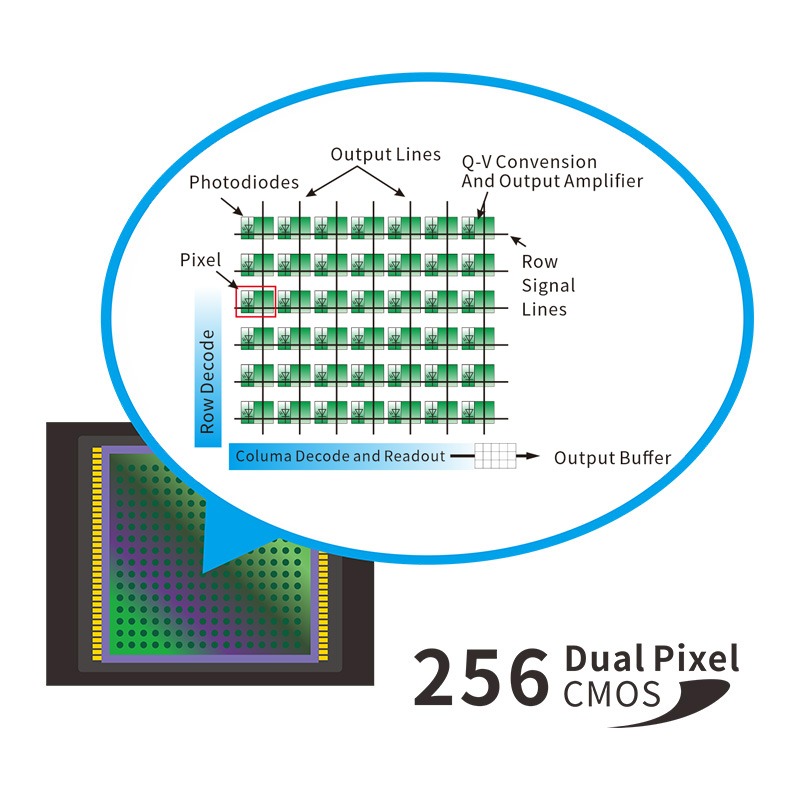

256 элемента изображения двойного массива CMOS датчика изображения

Более высокое оптическое разрешение обеспечивает скорость измерения, точность, стабильность и последовательность прибора. Основная технология делает ее одной и той же платформой с международными стандартами и полной совместимостью.

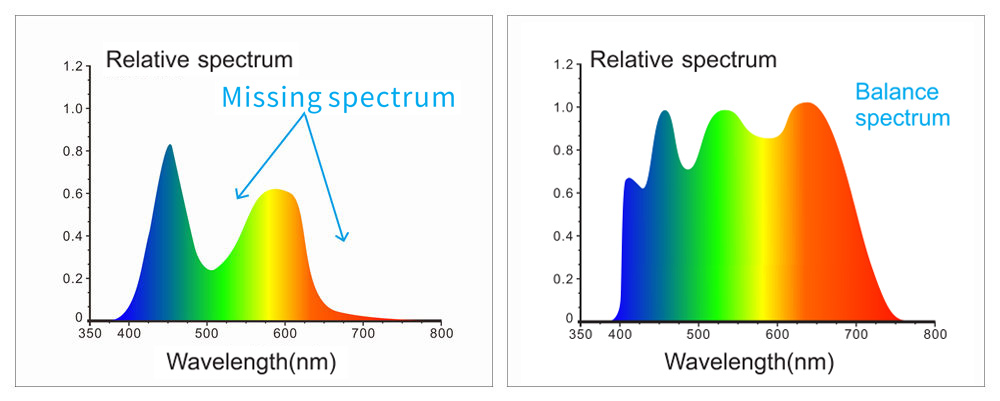

Принять источник света светодиода полного спектра с синим усилением

Источник света светодиода полного спектра с синим усилением обеспечивает достаточное спектральное распределение в диапазоне видимого света, избегает спектральной потери светодиода в определенной полосе и обеспечивает точность результатов измерений прибора и низкие затраты на обслуживание.

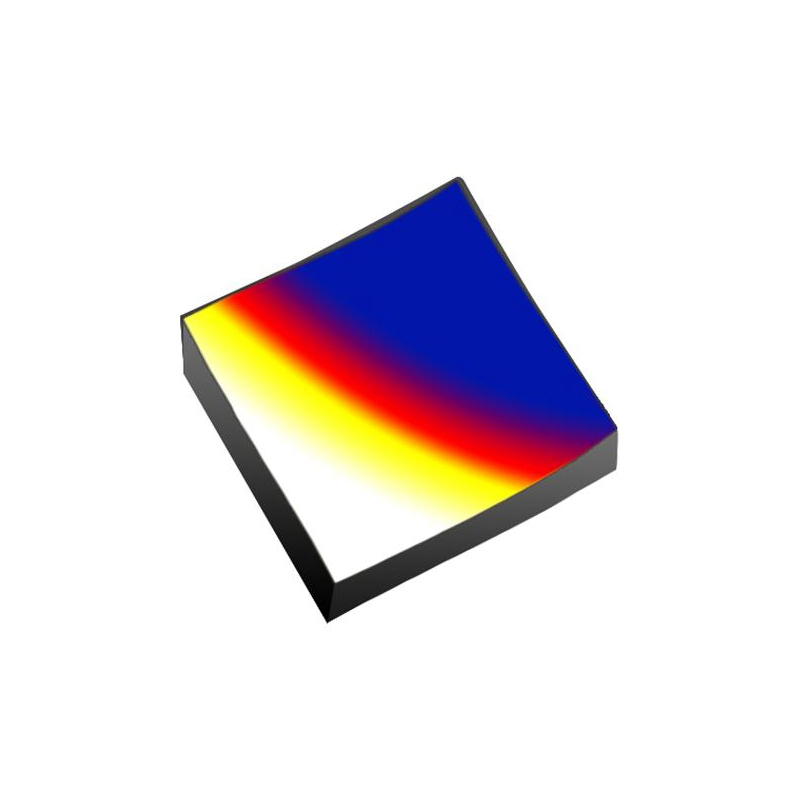

Конвусная спектрофотометрическая технология решетки

Использование углущенной спектрофотометрической технологии решетки с более высоким разрешением делает измерение цвета более точным.

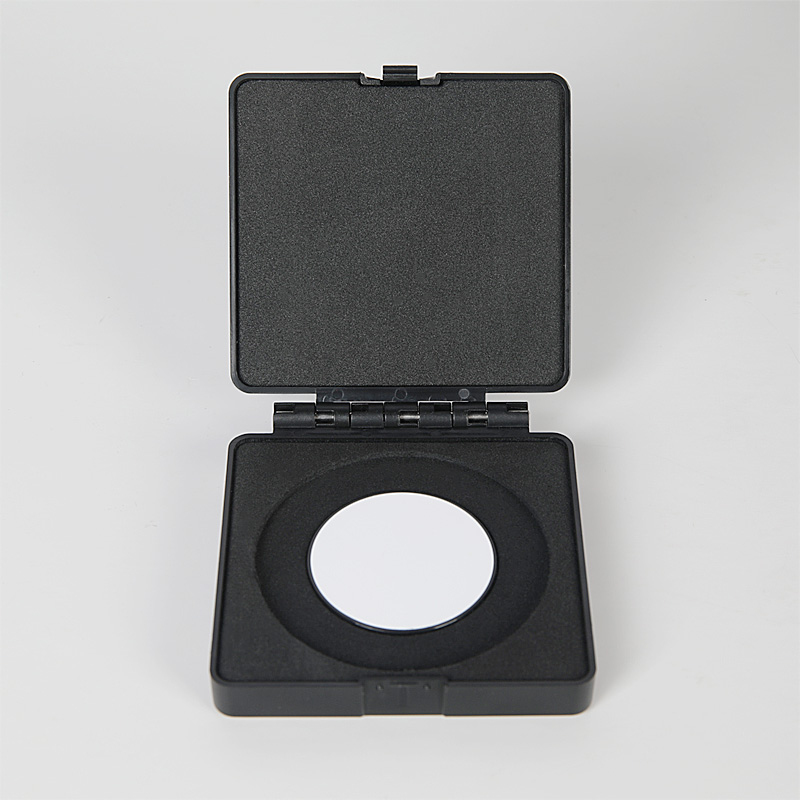

Профессиональная белая доска

Профессиональная белая доска, высокая твердость в поверхности, стабильная оптическая производительность






Высшее качество

Высокая точность и отличное межинструментальное соглашение. Промышленный класс процессора в режиме реального времени, передача Bluetooth 5.0 более стабильная и надежная.

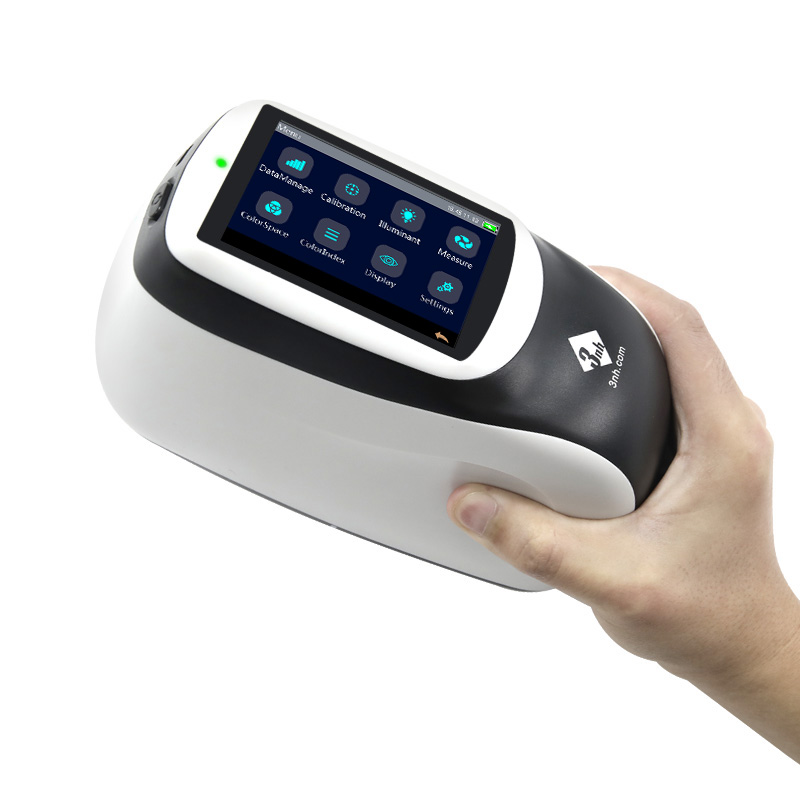

Эргономика Новый и модный внешний дизайн

Конструкция внешнего вида прибора проста в эксплуатации, а положение удержания руки и кнопка измерения хорошо спроектированы, которые могут удовлетворять различным привычкам удержания, гладкой и тонкой поверхности, от высокоточного процесса обработки внешнего вида.

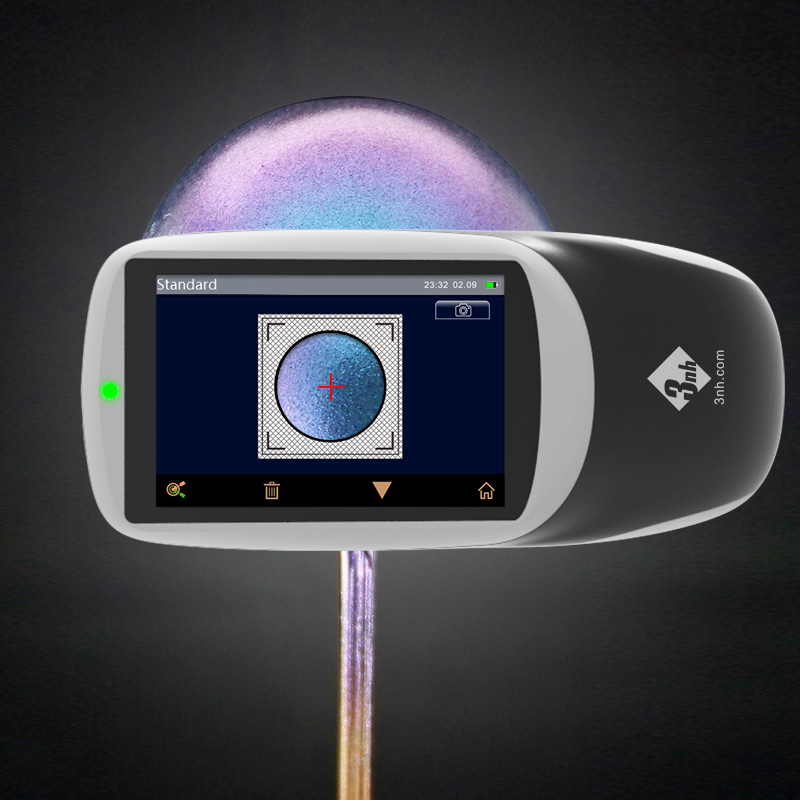

Цветная камера предварительный просмотр, может четко наблюдать измеренную область

Встроенное цветное позиционирование камеры, может точно судить об измеренном положении объекта и улучшить эффективность и точность измерения.

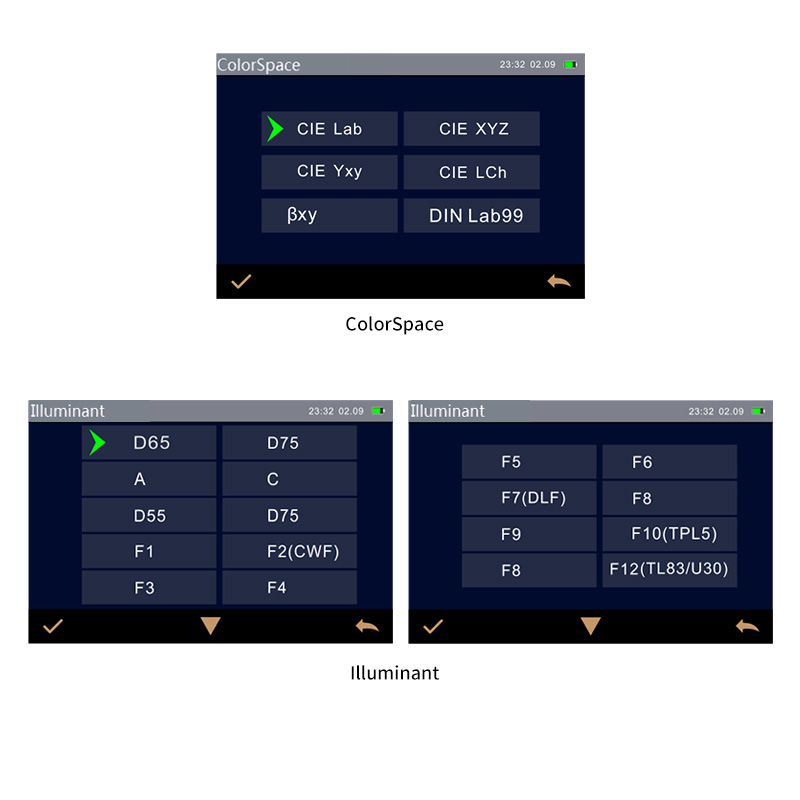

Множественное пространство измерения цвета, множественные источники света наблюдения

Предложение CIE LAB, XYZ, Yxy, LCh, β XY, DIN Lab99 цветовое пространство, и D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 и F5, F6 и F7 (DLF), F8, F9, F10 (TPL5), и F11 (TL84), F12 (TL83 / U30) Различные источники света, которые могут удовлетворить специальный спрос на измерение в различных условиях измерения.

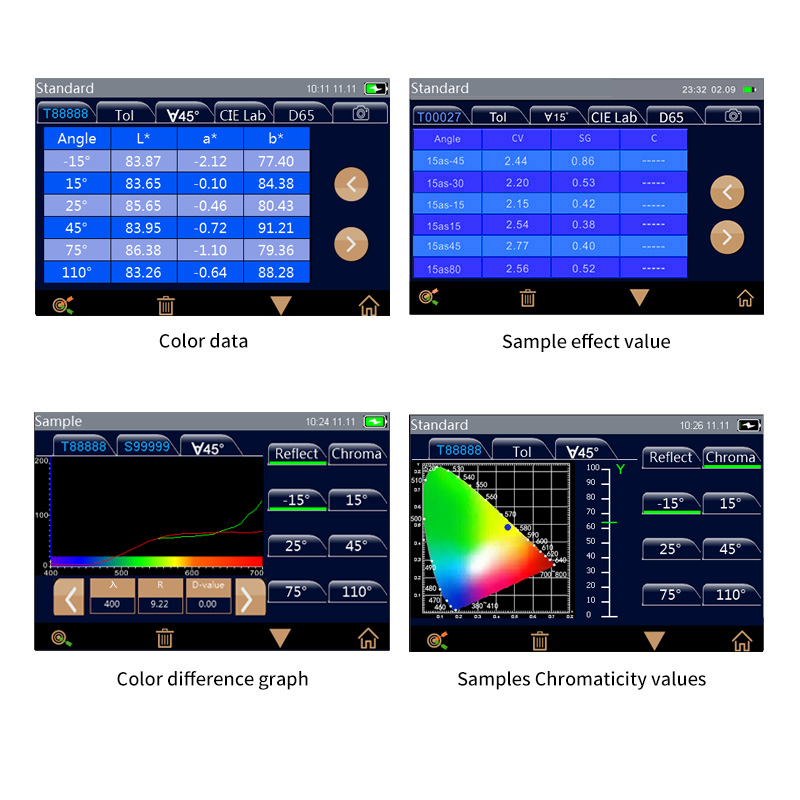

Легко анализировать данные

Экран может интуитивно отображать спектр / данные, значение хроматичности образца, значение разницы цвета / фигуру, результаты прохождения / неудачи, цветовое моделирование, значение эффекта образца, значение разницы эффекта и другие данные, удобные для просмотра, а также значительно улучшить пользователя ' Эффективность работы.




Technical parameters

ModelMS3003
Measurement Geometry3 measurement angles (3 illumination sources, 1 receivers)
Measure Angle45° Receiver:
45as25°,45as45°,45as110°
Conform to the standards:ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4 SAE J 1545
ApplicationProvide accurate and consistent color measurement for metallic, pearlescent and other complex special effect color products
Light SourceFull spectrum LED light source with blue enhancement
Lamp Life5 years, 3 million times measurements
Spectrophotometric ModeConcave Grating
Sensor256 Image Element Double Array CMOS Image Sensor
Wavelength Range400nm-700nm
Wavelength Interval10nm
Measurement Range0~600%
Semiband Width10nm
Measuring ApertureIllumination size Φ23mm / Measuring spot 9X12mm
Color SpaceCIE LAB,XYZ,Yxy,LCh,βxy,DIN Lab99
Color Difference FormulaΔE*ab,ΔE*94,ΔE*cmc(2:1), ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE DIN6175
Other Colorimetric IndexFlop Index
Observer Angle2°/10°
IlluminantD65,A,C,D50,D55,D75, F1,F2(CWF),F3,F4,F5,F6, F7(DLF),F8,F9,F10(TPL5), F11(TL84),F12(TL83/U30)
DisplaySpectrogram/Values, Samples Chromaticity Values, Color Difference Values/Graph, PASS/FAIL Result, Color Offset
Measuring TimeApprox. 1 second for one angle
Approx. 3 seconds for all angles
RepeatabilitySpectral reflectance: Standard deviation within 0.08%
Chromaticity value: ΔE*ab 0.04 ( When a white calibration plate is measured 30 times at 5 second intervals after white calibration)
ReproducibilityΔE*<0.10,avg on the gray tile of BCRA tile set
ΔE*<0.25,avg on the color BCRA tile set
Inter-instrument Error0.2ΔE*00(avg on reference Series II BCRA tile set)
Effect Parameters/
Effect Measurement/
Effect Repeatability/
Effect Reproducibility/
Trigger modebutton trigger, software trigger
Measuring ModeSingle measurement, average measurement (1-99), continuous measurement (1-99)
Locating ModeColor camera preview
DimensionL*W*H=195X83X128mm
WeightAbout 1Kg
Powerlithium-ion battery, 3.7V,5000mAh, Continuous test 6000 times within 8 hours of full charge
Display3.5-inch TFT color LCD, Capacitive Touch Screen
InterfaceUSB
Data Storage1000 pcs Standards,4000 pcs Samples
LanguageSimplified Chinese, Traditional Chinese, English
Operating Environment10℃ to 50℃, humidity does not exceed 85%, no condensation
Storage Environment-20℃ to 50℃, humidity does not exceed 85%, no condensation
CalibrationBuilt-in white board parameters, external white board, black light trap
Calibration Interval4 hours,8 hours,24 hours,Startup calibration

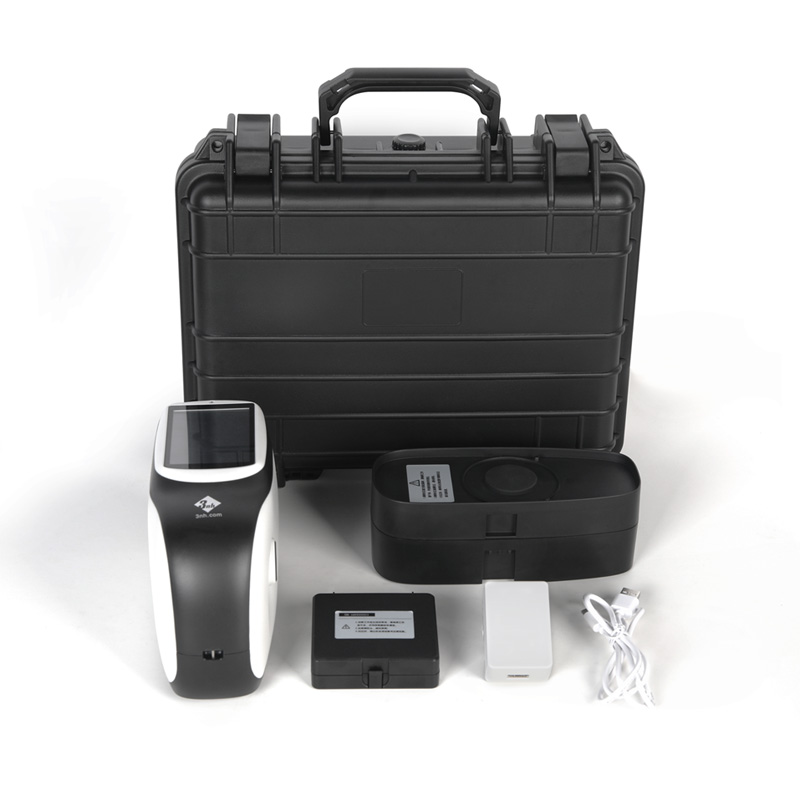

Standard accessoriesPower Adapter, USB Cable, User Guide,PC Software(download from the official website), Calibration Board, black light trap,Protective cap, wristband
Optional AccessoryMicro-printer
NotesTechnical parameters are for reference only, subject to actual sales products.



Наши ценные клиенты

Часто задаваемые вопросы MS3003  Многоугольный спектрофотометр

Колориметр посылает свет через раствор и измеряет количество, которое поглощается. Он рассчитывает поглощение, сравнивая интенсивность света до и после прохождения через него. Чем больше концентрация цвета, тем больше поглощение света. Также можно определить цвет раствора.


Для профессионального сопоставления красок (декоративной, автомобильной, промышленной, металлической / жемчужной), это самые высокопроизводительные спектрофотометры от 3nh - оптимизированы для формулирования, консистенции партии, контроля метамеризма и сопоставления поля / магазина:



1. Премиум Benchtop 3nh YS6060 (лучшая лаборатория и формулировка)

  • d/8° сфера, SCI/SCE, УФ-контроль (360–780 нм)

  • ΔE*ab ≤ 0,015, IIA ≤ 0,2 — сверхточный для исследований и разработок

  • Многообразные диафрагмы (Φ4/8/15/25.4mm)

  • Режимы передачи + отражения

  • Лучшее для: Лабораторная формулировка краски, флуоресцентные пигменты, стандартизация цвета

2. портативный 3nh TS7700 (лучший на месте/производство)

  • d/8° (SCI/SCE), ΔE*ab ≤ 0,02

  • Большая диафрагма Φ20 мм — средняя текстура/блеск

  • Быстрый, портативный, прочный

  • Лучшее для: счетчики магазина краски, соответствие рабочего места, контроль качества производства

3. 3nh MS3008 многоугольные (металлические/перлесцентные краски)

  • 8-угольное измерение (15°/25°/45°/75°/110° + другие)

  • Для флип-флопов, искренних, жемчужных, металлических покрытий

  • Высокая стабильность для специальных эффектов

  • Лучшее для: Автомобильная краска, порошковые покрытия, металлические пигменты, высококачественные промышленные покрытия, автомобильный OEM

4. 3nh YS3010/YS3060 (портативный средний диапазон)

  • d/8°, SCI/SCE, UV регулируемый

  • Заменные диафрагмы (Φ4/8mm)

  • Bluetooth + USB

  • Лучшее для: Соответствие общего магазина краски, рутинный контроль качества


Краткие лучшие рекомендации

  • Лабораторная формулировка / R & D: 3nh YS6060

  • Портативный магазин краски на месте: 3nh TS7700

  • Металлическая / жемчужная краска: 3nh MS3008

  • Портативный для начального уровня: 3nh YS3010


Все они обеспечивают стабильные спектральные данные, минимальный метамеризм и идеальную последовательность от партии к партии, что имеет решающее значение для соответствия краски.


Машина, используемая для измерения цвета, в первую очередь называется колориметром или спектрофотометром.

СпектрофотометрНаиболее распространенный и точный тип. Он анализирует свет, отражаемый/передаваемый объектом в видимом спектре, чтобы точно количественно определить цвет. Спектрофотометр может измерять цвета на гладких или матовых поверхностях, а также текстурированных, глянцевых, зеркально-подобных поверхностях и цветов специальных эффектов. Он измеряет отраженный свет образца под фиксированным углом (например, 45°) или захватывает свет, отраженный под всеми углами, чтобы вычислить измерения цвета, которые тесно соответствуют тому, что воспринимает человеческий глаз. Кроме того, подобно тому, как люди перевернули образец для просмотра цветов под разными углами, спектрофотометр подходит для измерения различных материалов и характеристик поверхности. Широко используется в таких отраслях, как краска, текстиль, пластмассы, химические вещества, фармацевтические препараты и печать.

КолориметрТакже называется фотоэлектрический интегрирующий колориметр, а более простой, более экономически эффективный вариант. Он измеряет цвет на основе трех основных цветов (RGB) и подходит для основных потребностей в соответствии цвета. Фотоэлектрический интегрирующий колориметр - это устройство измерения цвета, основанное на принципе фотоэлектрической интеграции. Он напрямую измеряет значения тристимула XYZ объекта' с использованием трех цветовых фильтров (красный, зеленый, синий) и кремниевых фотоэлементов в качестве трех датчиков. Принцип измерения цвета этого прибора имитирует человеческий глаз' механизм восприятия трех основных цветов (красный, зеленый, синий). Он корректирует относительную спектральную чувствительность детектора через цветовые фильтры, чтобы соответствовать рекомендованным CIE функциям спектрального тристимульного значения x(λ), y(λ) и z(λ).

СпектроколориметрСочетает в себе функции спектрофотометров и колориметров, предлагая как спектральные данные, так и значения цветового пространства для всестороннего анализа.

Колориметр - это быстрый и недорогой метод измерения цвета и контроля цвета в материале или растворе. Используется для поддержания цветовой последовательности во время производства и проверки химической концентрации. Он также помогает в контроле качества лабораторий, продуктов питания, текстиля и фармацевтических препаратов.


Запрос - котировка - сообщение - подтверждение заказа - оплата депозита - производство - испытание и отладка - оплата баланса - упаковка - доставка - получение клиента - после обслуживания.

Для полной оценки цвета CAC обычно оснащен лампами D65 (дневный свет), TL84 (свет магазина), F (домашний свет), УФ и CWF (холодный белый флуоресцентный).
