Безконтактный колориметр обнаруживает цветовые различия нерегулярных металлических деталей на производственных линиях

Несмотря на все достижения в измерении и управлении цветом, остается одна проблема: как точно измерить цвет, не заставляя прибор прикасаться к образцу, что всегда было постоянной проблемой, беспокоящей клиентов.

Modern factory production line, 3nh spectrophotometer for online color detection of plastic parts



История и потребности

Предприятие по производству металлических деталей сталкивается с проблемами в управлении цветовой последовательностью внешнего вида продукта во время совместного производства с несколькими поставщиками. Из-за нерегулярных форм и сложных характеристик отражения поверхности деталей традиционные контактные колориметры подвержены загрязнению прибора и не могут обеспечить точность измерения. Необходима технология бесконтактного измерения цвета для достижения точного измерения металлических деталей; Лабораторные ценности и обеспечение единообразия цвета в цепочке поставок.

Конфигурация прибора и основные функции

Бренд: 3nh ThreeNH

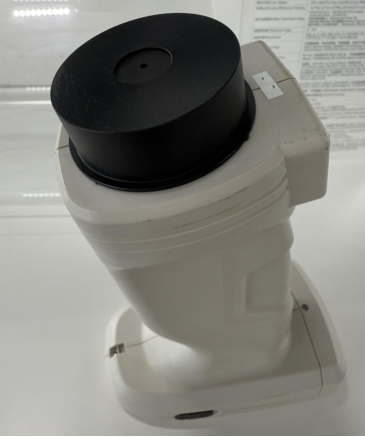

Модель: TS7708L Онлайн бесконтактный колориметр

1747725964556

Ключевые технологии

  1. Безконтактная конструкция порта измерения: предотвращает загрязнение образца интегрирующей сферы.

  2. Лабораторный анализ цветового пространства: количественное определение легкости (значение L), красно-зеленой оси (значение a) и желто-синей оси (значение b).

  3. Стандартная кронштейн для измерения образца: обеспечивает точное управление расстоянием измерения (0,7 ± 0,1 мм) и поддерживает параллелизм 0,2 градуса между образцом; с измеренной поверхности и порта измерения.


Операционный процесс и ключевые моменты


1. Калибровка и инициализация

  • Калибровка: Сначала после подключения выполните черно-белую калибровку, чтобы уменьшить ошибки измерений.

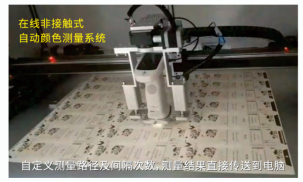

  • Установка кронштейна: закрепьте нерегулярные металлические части на измерительном кронштейне и настройте их, чтобы поддерживать стандартное расстояние 0,7 мм от измерительного порта (см. рисунок).



1747725985955

1747726002071


2. Выполнение измерений

  • Предотвращение утечки света: полностью покрыть порт измерения, чтобы предотвратить влияние окружающего света на точность данных.

  • Отбор проб с несколькими областями: для неравномерных поверхностей выберите несколько представительных областей для измерения и خذите средние значения, чтобы уменьшить ошибки.

3. Управление и анализ данных

  • Экспорт данных: поддерживает подключение к компьютеру для получения результатов измерений и генерирования отчетов о цветовых различиях (значения ΔE).

  • Соглашение об названии: для той же образцы используйте цифровые или алфавитные суффиксы (например, "A-1, A-2") вместо описательных терминов, таких как "верхний/нижний", чтобы облегчить управление партийными данными.


Проблемы и решения

ПроблемаРешение
Является ли измерение обязательным?1. кронштейн обеспечивает стандартное расстояние 0,7 мм; В противном случае лабораторные значения значительно отклоняются.
2. Прямой контакт с бесконтактным измерительным портом может загрязнить интегрирующую сферу.
3. Пользовательские автоматические кронштейны измерения могут сэкономить труд для партийных измерений.
Можно ли его использовать с компьютером?Да, большинство спектрофотометров выполняют аналогичные шаги работы.
Можно ли извлечь данные?Да, и вы можете повторно измерить образцы по стандартным значениям.


Рекомендуемые онлайн бесконтактные колориметры

Необходимость в бесконтактном измерении цвета возникает у предприятий различных отраслей промышленности. Например, в пищевой, напитковой и косметической промышленности часто есть образцы, которые не могут вступить в контакт с измерительным оборудованием. Чтобы решить эту проблему, Threenh разработала TS7708L, бесконтактный спектрофотометр, который обеспечивает прорывную универсальность и точность для измерения мокрых и сухих красок, пластмасс, косметики, а также небольших и нерегулярных образцов. Threenh TS7708L может ускорить формулировку цвета, проверку цвета в производстве и контроль качества, уменьшая отходы и переработку, сокращая время цикла.

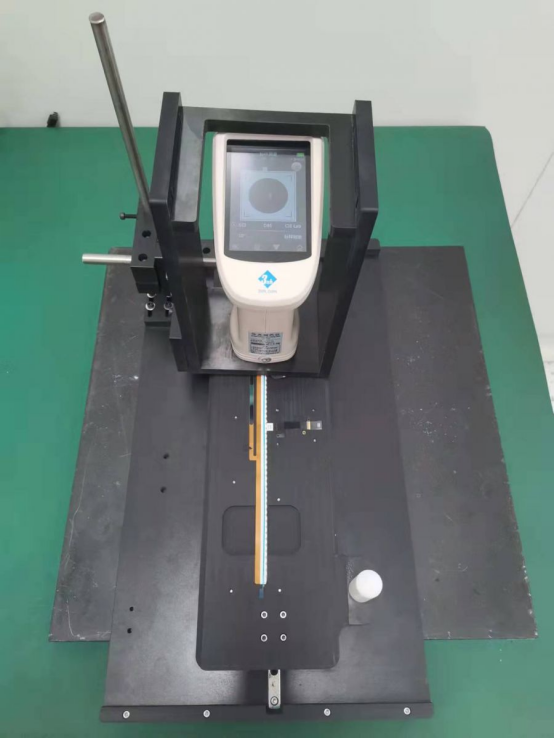

TS7708L онлайн бесконтактный спектрофотометр

  • Технология: оснащена 1000-строчной точной решеткой, двухсторонними 40-групповыми кремниевыми фотодиодными датчиками и длительным полноспектральным светодиодным источником света.

  • Производительность: Повторяемость ΔE*ab < 0.03, optical resolution < 10nm.

  • Применение: Безконтактное измерение жидкостей, паст, порошков и т.д. Подходит для автоматизированных производственных линий в таких отраслях, как пластмассы и электроника, краски и покрытия, текстильная печать и краска, печатная бумага, автомобильная, металлическая, медицинская, косметическая и пищевая промышленность, что позволяет стандартизировать управление цветом.


Это решение решает проблемы последовательности цвета при производстве сложных металлических деталей, обеспечивая высокоточное, беззагрязненное измерение и эффективное управление данными для контроля качества между поставщиками.

1747726649846

Джастин Ли

Старший оптический инженер

15+ лет в исследованиях и разработках измерения цвета, держит 8 патентов в спектрофотометрии
Эта статья редактируется Джастином Ли, автором контента веб-сайта 3nh, который имеет 15-летний опыт работы в индустрии управления цветом и часто обсуждает с коллегами в отделах исследований и разработок, маркетинга и производства о профессиональных знаниях и применении устройств для измерения цвета, и имеет глубокое понимание отрасли и продуктов.
