Основной анализ спектрофотометров: технические принципы, преимущества производительности и прорывы

Оптические измерительные инструменты чрезвычайно важны для промышленных лабораторий и исследовательских объектов, занимающихся анализом материалов. Спектрофотометр - это точный оптический прибор, используемый для измерения, расчета и выражения цветов точным и объективным образом. Производители обычно используют их для мониторинга точности цвета на протяжении всего производственного процесса, что позволяет точно обмениваться и репликировать цвета. По сути, спектрофотометры преобразуют сенсорный опыт цвета в интерпретируемые данные. Они могут измерить цвет почти любого вещества, включая жидкости, пластмассы, бумагу, металлы, ткани и различные другие материалы. Кроме того, они количественно определяют цвет поверхностей различных веществ и обеспечивают спектральные эмиссионные кривые измеренных объектов.

Хотя широко используются, спектрофотометры часто путают с другими оптическими измерительными инструментами, такими как спектрарадиометр, спектрометр и колориметр. В этой статье будет разъяснено Что такое спектрофотометркак он работает, его ключевые компоненты и его применение в различных областях.

Что такое спектрофотометр?

Спектрофотометр - это оптическое измерительное устройство, это прибор использует спектроскопическую технологию для рассеяния света в монохроматический свет различных длин волн. Затем массив фотоэлектрических датчиков измеряет интенсивность света на каждой длине волны, получая спектральные данные цвета объекта.

Спектрофотометр измеряет излучаемый свет в определенные моменты времени и используется для измерения информации об объекте путем взаимодействия света с материалами. Спектрофотометр может измерять весь спектр света, а не только видимый, например, колориметр.

Части цветного спектрофотометра

Цветный спектрофотометр - это точный прибор, предназначенный для измерения и анализа спектральных характеристик света, отражаемого или передаваемого через материал. Его структура обычно включает в себя несколько ключевых компонентов, которые работают вместе для достижения точного количественного определения цвета. Спектрофотометр - это сложный гаджет, который имеет несколько точно изготовленных компонентов. Любая неисправность в любом из этих компонентов может серьезно снизить точность устройства.

Основный спектрофотометр обычно включает Источник света, цифровой дисплей, монохроматор, селектор длины волны, коллиматор, фотоэлектрический детектори образец куветыЭти компоненты работают последовательно: источник света испускает излучение, монохроматор и селектор длины волны изолируют определенные длины волны, коллиматор выпрямляет луч, который проходит через образец в кувете. Фотоэлектрический детектор измеряет передаваемый свет, а цифровой дисплей показывает значения поглощения или пропускаемости для количественного анализа.

Первым компонентом является источник света. Спектрофотометру нужен собственный источник света для анализа материала, поэтому ему нужен источник света, охватывающий широкий спектр. Большинство отраслей промышленности используют светодиодный источник света, полнополосный сбалансированный светодиодный источник света обеспечивает достаточное спектральное распределение в диапазоне видимого света, избегает спектральной потери белого светодиода в определенной полосе, обеспечивает точность скорости измерения прибора и результатов измерения. Этот тип источника света предлагает несколько ключевых преимуществ по сравнению с традиционными источниками света (такими как галогенные или флуоресцентные лампы) в приложениях для измерения цвета.

Источник света должен излучать стабильный и последовательный спектр для обеспечения надежных измерений. Затем свет разделяется на определенные длины волн с помощью монохроматора или призмы с дифракцией.

Оптическая система

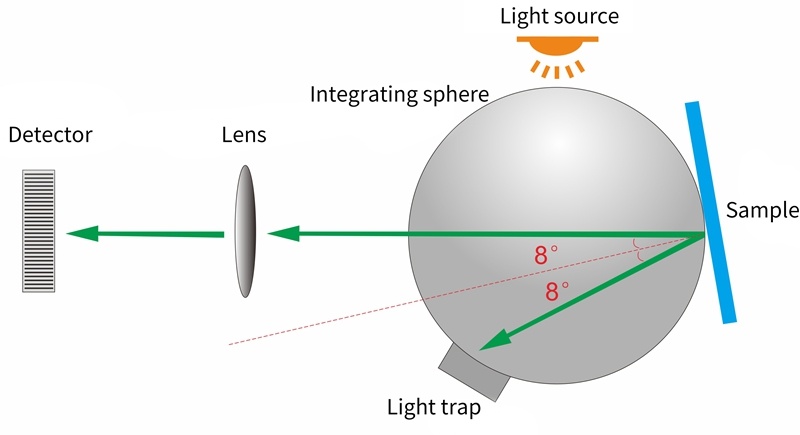

Геометрия освещения: определяет, как свет взаимодействует с образцом.

Компоненты спектрофотометра

Вы' ll также нужен держатель образца, изготовленный из очень прозрачного стекла. Детектор и выходный дисплей, а также процессор все необходимы.

Детектор в основном используется для захвата света, отраженного или передаваемого образцом, и преобразования его в электрический сигнал.

Микропроцессор: Контролирует операции прибора (например, активация источника света, калибровка детектора) и выполняет расчеты (например, преобразование спектральных данных в цветовые координаты, такие как CIE Lab*).

Дисплей:

Вы можете калибрировать спектрофотометр для специфических отраслевых приложений, как и спектрометр. Вы можете калибрировать отдельные части спектрофотометра, чтобы получить желаемую аналитическую мощность.

Как работают спектрофотометры

Спектрофотометры работают по принципу комбинированной светодиодной точной спектроскопии, которая разделяет свет на определенные интервалы длин волн и использует несколько датчиков для фоточувствительного анализа.

Название «спектрофотометр» происходит от его принципа конструкции: это высокоточный прибор, который измеряет лабораторные значения цветов продукта, используя спектральные характеристики отражения света и используя спектрофотометрический анализ. Его исследования и разработки и производство полностью соответствуют стандартам, установленным Международной комиссией по освещению (CIE). Кроме того, спектрофотометры могут отображать спектральные данные, предоставляя более подробную информацию о цвете измеренного объекта.

Принцип работы спектрофотометра обманчиво прост для устройства, как и сложного. Устройство излучает свет, свет проходит через испытательный субъект, и устройство измеряет, как остающийся свет необходим для получения желаемого чтения.

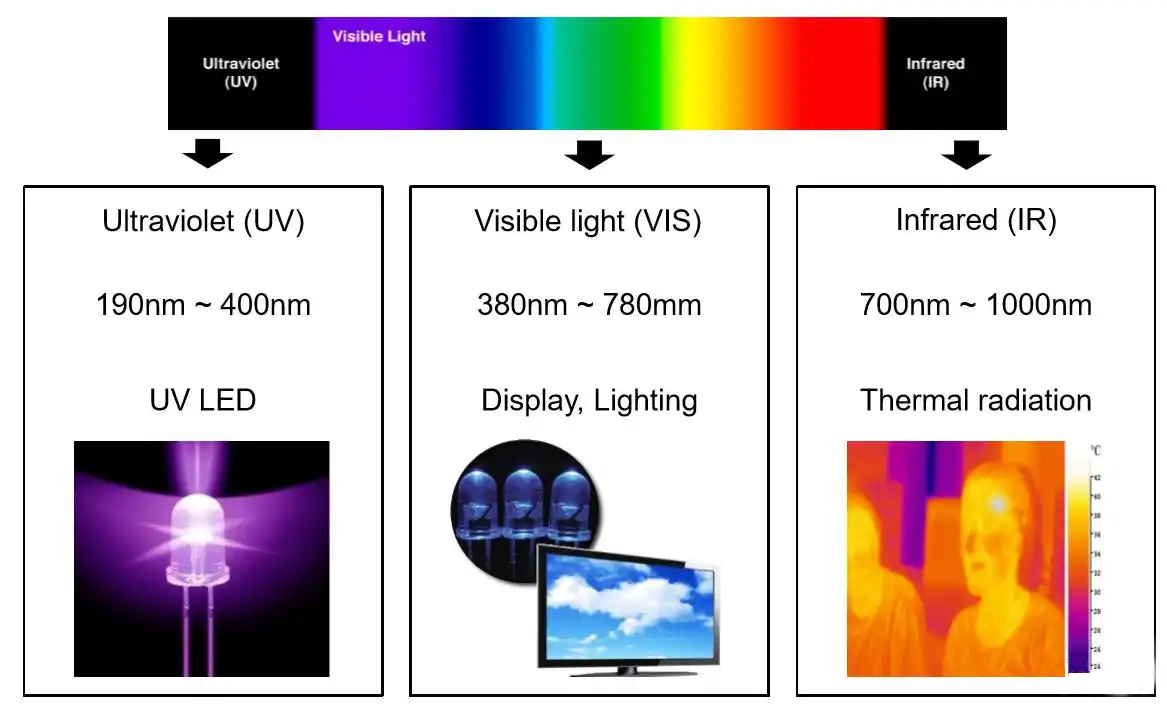

Спектрофотометр излучает УФ, VIS или ИК-свет и передает длину волны в соответствии с калибровкой. Свет попадает в испытательный объект и экстраполирует данные анализа на основе оставшейся длины волны, которую объект не поглощал. Результаты могут варьироваться в зависимости от параметров, которые вы определяете.

Типы спектрофотометра

Существует несколько типов спектрофотометоров, каждый из которых оптимизирован для различных задач. Некоторые отлично работают с металлами, другие необходимы для работы с материалами в атомном масштабе. Так что практически каждая отрасль имеет свою предпочтительную версию спектрофотометра.

Наиболее широко используемые спектрофотометр Спектрофотометр UV-VIS. Эти устройства высоко оптимизированы для анализа химических компонентов материала, поэтому они видят много действия в фармацевтической промышленности и химических исследовательских лабораториях.

Инфракрасный спектрофотометр использует инфракрасный свет, который имеет гораздо более высокое проникновение в органическое вещество. Этот широко используется в органической химии и молекулярной науке. ААС или спектрофотометр атомной абсорбции отлично подходит для измерения концентрации материала, и поэтому он' с используется для изучения плотных материалов, таких как металлы.

Видимый спектрофотометр

Спектрофотометр с одним лучем, используемый для измерения поглощения испытываемого вещества в диапазоне видимого света (400-760 нм) и для проведения качественного и количественного анализа. Этот инструмент широко применяется в таких областях, как медицина и здравоохранение, клинические испытания, мониторинг окружающей среды и производство пищевых продуктов.

Флуоресцентный спектрофотометр

Прибор, используемый для сканирования флуоресцентных спектров, излучаемых флуоресцентными маркерами жидкой фазы. Он применяется в научных исследованиях, химической инженерии, медицине, биохимии, защите окружающей среды, клинических испытаниях, проверке продуктов питания, учебных экспериментах и других областях.

Спектрофотометр Связанные показатели измерения

Есть два ключевых измерительных единиц, которые можно ассоциировать со спектрофотометром. Это: абсорбция и передача.

абсорбцияАбсорбция измеряет, сколько света образец может поглощать на определенной длине волны. Высокое число в значении поглощения означает, что он поглощает больше яркости, а небольшое число указывает на то, что поглощается меньше света. Абсорбция крайне необходима для количественного анализа,

ПередачаПропускательность относится к свету, который образец не поглощает. Пропускательность 100% означает, что ничего не поглощается, а 0% означает, что все поглощается. Он имеет обратную связь с поглощением. Когда одно увеличивается, другое уменьшается, и наоборот. Также есть длина волны и оптическая плотность.

Спектральные кривые отражения/передачи материалов: Используются для анализа характеристик поглощения, отражения или передачи веществ для света различных длин волн, обычно наблюдаемых при измерении цвета.

Пояснение значений L*, u*, v*, △L, △ У, и △ v значения в спектрофотометре

Спектрофотометры

Значения значений L*, u* и v* в спектрофотометре:

CIELuv

Значение 1.L*

L

2. u* значение

u

3. v* значение

в*

Значения значений ΔL, Δu и Δv в спектрофотометре:

1. △ L* (разница в яркости)

ΔL*

2. △ u* (разница в красном и зеленом оттенках)

△u*

3. △ v* (разница в цвете желто-синий)

△v*

Спектрофотометр vs. Колориметр vs. Спектрорадиометр

Спектрорадиометр, колориметр и спектрофотометр являются тремя наиболее часто используемыми оптическими измерительными инструментами в различных отраслях промышленности. Каждое из этих устройств имеет другой случай использования, поэтому здесь' Быстрое сравнение, чтобы выяснить некоторую путаницу относительно их способностей:

1. Измерительные возможности

Спектрометр измеряет поглощаемость, пропускаемость и отражение в широком спектре (УФ, ВИС, ИК). Он предоставляет подробные данные по длине волны, идеально подходящие для химического анализа, такого как количественное определение ДНК, чистота лекарства.

Колориметры сосредоточены только на видимом свете, чтобы имитировать восприятие цвета человеком. Видимый свет обычно относится к оттенкам RGB. Профессионалы используют его для соответствия цветам в красках, текстиле и калибровке дисплея, но у него нет других возможностей спектрального анализа.

2. Точность и разрешение

Спектрофотометры предлагают самую высокую химическую точность, обнаруживая тонкие сдвиги поглощения для количественного анализа, что делает их идеальным выбором для смежных отраслей промышленности.

Колориметры менее точны, но быстрее, подходят для проверки цвета в режиме реального времени в производстве. Это' отлично подходит для калибровки цветочувствительных компонентов, таких как мониторы ПК, экраны телефонов и экраны телевизоров.

Спектрорадиометры отличаются радиометрической точностью, измеряя световую энергию для фотометрических приложений. Большинство исследователей используют его для измерения глубины спектральной длины волны и других сейсмических явлений. Проекты в области чистой энергии и исследования в области солнечной энергии в значительной степени полагаются на эти данные.

Спектрометр против спектрофотометра

Вот подробное сравнение между спектрометром и спектрофотометром, разъясняя их определения, функции и ключевые различия:

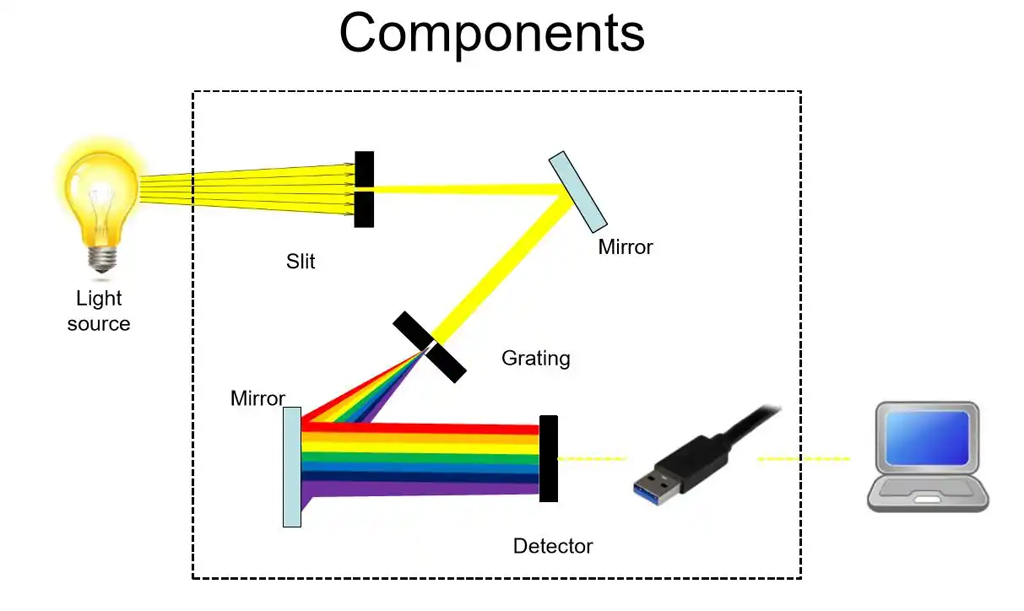

Спектрометр

• Спектрометр - это прибор, который измеряет физические свойства света (например, длину волны, частоту, интенсивность) в определенном спектре (например, ультрафиолетовый, видимый, инфракрасный).

• Он анализирует свет, рассеяв его на его компонентные длины волн (с помощью призм, решеток или фильтров) и записывает полученный спектр.

• Ключевая цель: изучить взаимосвязь между светом и материей, часто сосредоточиваясь на идентификации длин волн и спектральных узорах.

Спектрофотометр

• Спектрофотометр представляет собой полную аналитическую систему, которая использует спектрометр в качестве основного компонента.

• Он измеряет интенсивность света, поглощаемого или передаваемого образцом на определенных длинах волн.

• Компоненты включают:

• Источник света (например, вольфрам, дейтериевая лампа).

• Монохроматор (для выбора определенных длин волн, часто с помощью спектрометра).

• Отдел для образца (где образец взаимодействует с светом).

• Детектор (для измерения интенсивности света после взаимодействия с образцом).

• Ключевая цель: количественное определение того, сколько света поглощает или излучает образец на определенных длинах волн, часто для химического/биологического анализа (например, измерения концентрации).

Основные различия между спектрометром и спектрофотометром

Особенность	Спектрометр	Спектрофотометр
Основная функция	Измеряет физические свойства света (длина волны, интенсивность, распределение).	Измеряет поглощение/излучение света с помощью определенных длин волн.
Компоненты	Включает в себя источник света, дисперсионный элемент (например, решетку) и детектор. Джастин Ли Старший оптический инженер 15+ лет в исследованиях и разработках измерения цвета, держит 8 патентов в спектрофотометрии Эта статья редактируется Джастином Ли, автором контента веб-сайта 3nh, который имеет 15-летний опыт работы в индустрии управления цветом и часто обсуждает с коллегами в отделах исследований и разработок, маркетинга и производства о профессиональных знаниях и применении устройств для измерения цвета, и имеет глубокое понимание отрасли и продуктов. Пожалуйста, свяжитесь со мной, чтобы обсудить больше о ваших проектах измерения цвета service@3nh.com. PRE : Безконтактный колориметр обнаруживает цветовые различия нерегулярных металлических деталей на производственных линиях NEXT : Глубокое руководство по колориметрам Рекомендуемые ресурсы и знания Межинструментальное и межтиповое соглашение что такое межинструментальное соглашение, почему это важно, различие между межинструментальным и межмодельным соглашением, и что можно сделать для его усиления. В конце концов, вы поймете причину, почему производители и исследователи, как ожидается Окончательное руководство по измерителям блеска Блискометры, как точный инструмент, обеспечивают, чтобы блеск поверхности соответствовал установленным спецификациям. В этом руководстве изучается и объясняется работа и различные приложения глянцометров в различных отраслях промышленности, уделяя особое внимание стандартам, на которых основаны приборы. Разница между колориметром и спектрофотометром Спектрофотометр и колориметр должны измерять и сравнивать цвет, но они сильно отличаются в отношении их технологии, точности и применения. Стоит знать такие различия, чтобы сделать более образованные покупки оборудования и иметь функциональный рабочий процесс. Понимание спектрофотометрического измерения параметров и их определений В этом руководстве мы сосредоточимся на основных параметрах и спецификациях цветных спектрофотометов, чтобы дать представление об алгоритмах, используемых для измерения, анализа и отчетности данных. Спектрофотометры имеют решающее значение для измерения и анализа объективных цветовых данных Доверенный партнер по цифровым цветовым стандартам и точному измерению цвета что такое цветовые стандарты, интегрироваться с новейшей цифровой цветовой технологией в сотрудничестве с надежными цветовыми измерительными спектрофотометрами для обеспечения точности, эффективности и повторяемости в каждом измерении. Метамеризм: основная проблема совпадения цветов Что такое метамеризм, где он происходит, его влияние на различные отрасли и как его можно обнаружить, контролировать и исправить. Наука спектрофотометрии Спектрофотометрия. Из фундаментальных принципов взаимодействия света с материей, спектрофотометрия является основой современного научного и промышленного использования, обсудим тему спектрофотометрии, изучая, почему она уникальна среди своих аналогов и как она работает. Всеобъемлющее руководство по программному обеспечению для соответствия цветам Программное обеспечение для сопоставления цветов является неотъемлемой частью отраслей, которые регулярно занимаются цветом. Такое программное обеспечение помогает в идентификации цвета, обеспечивая тщательный анализ в формате, совместимом с цифровыми устройствами. Глубокое руководство по колориметрам Ищете точное измерение цвета? Получите обзор того, что такое колориметр, его функции, типы и приложения в различных отраслях промышленности. Авторское право ©1998 - 2026 Guangdong Threenh Technology Co.,Ltd. Политика конфиденциальности Позвони нам! Обсуждайте свой проект с одним из наших специалистов по продукции: 0086 755 26508999 Нужны цены? Мы отвечаем на запросы о котировке в течение 1 рабочего дня. service@3nh.com Уже знаете, что вам нужно? Отправьте запрос на демонстрацию продукта, который вас интересует. Получить демо Нужна помощь? Домой Продукты Электронная почта Тел Оставьте свое сообщение Мы используем файлы cookie, чтобы обеспечить вам лучший опыт работы на нашем сайте. Если вы продолжите использовать этот сайт, мы будем считать, что вы с ним довольны. Хорошо. Политика конфиденциальности Получить консультацию эксперта по цвету Мы ответим как можно скорее! * Имя * Электронная почта Телефон Страна * Тип продукта Открыть это меню выбора Спектрофотометр Спектроколориметр измерители тумана Многоугольный спектрофотометр ColorReader Колориметр Метр глянца Спектродентометр Светлый стенд Тестовые диаграммы * Сообщение Отправляя эту форму, вы соглашаетесь с нашей политикой конфиденциальности, соглашаетесь с сообщениями от Threenh о соответствующем контенте, продуктах и услугах. ПОСЛАТЬ Закрыть
