Окончательное руководство по цветным просмотрным стендам

Цветовая кабина (также известная как шкаф для оценки цвета или световая кабина) - контролируемая среда, используемая для оценки цвета продукта в различных условиях света. Чтобы избежать помех от изменения окружающего света, эти стенды используются в печати, текстиле, упаковке, пластмассах, автомобильной промышленности, керамике, покрытиях, косметике и одежде и многих других отраслях промышленности. Эти отрасли полагаются на повторяемую точность для визуального сопоставления цвета и обнаружения метамеризм в таких контролируемых условиях.

В этом руководстве я рассматриваю цветные просмотровые стенды 3NH (марка TILO), включая модели серии T60 (T60 +, T60(5)), M60 и CC120 W. Ключевыми особенностями являются настройка арматуры, источники света, операции, промышленные стандарты, случаи использования, калибровка / обслуживание, настройка моделей и многое другое.

Что такое цветной просмотренный стенд?

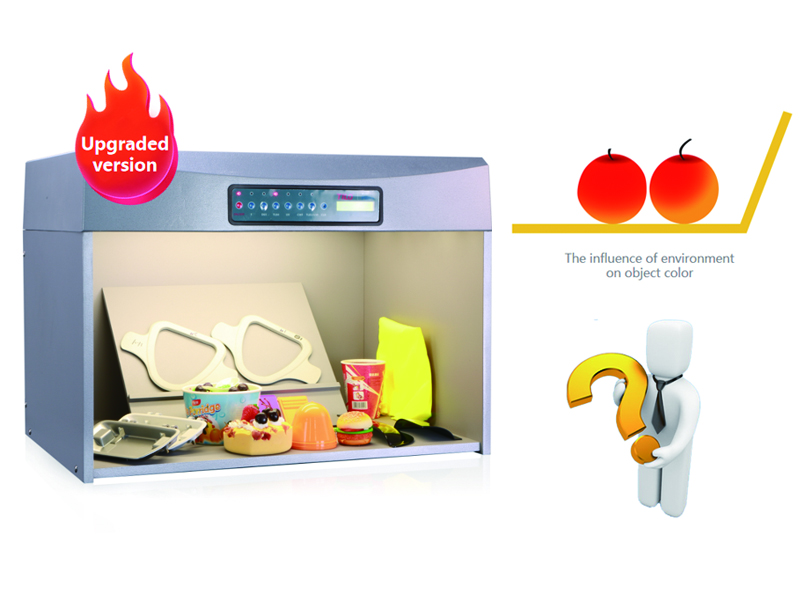

Цветная просмотренная стенда является световым корпусом. Это похоже на коробку, которая имеет источники света (D65 (дневный свет), D50, TL84, U30, CWF, UV) и имитирует условия просмотра дневного света и хранения или флуоресцентного света. Он позволяет визуальную оценку цветового сравнения в фиксированных и повторяемых условиях, свободных от помех внешнего света.

Визуальное сопоставление цветов в кабинах использует такие стандарты, как ASTM D1729, ISO 3664, DIN, ANSI и BSI, чтобы уменьшить ошибки метамеризма, когда два элемента выглядят одинаково под одним источником света и отличаются под другим.

Обзор моделей 3NH / TILO Light Booth

Серия T60 (T60+ или T60(5))

Поддерживает до пяти источников светаТипичные конфигурации включают D65, TL84, CWF, F / A накаливания и УФ. Некоторые модели позволяют пользовательские комбинации или переключение между четырьмя или пятью источниками.

Особенности:

● Специальные выключатели на свет, которые позволяют мгновенное переключение.

● Прошедший измеритель времени для каждой лампы, обеспечивая своевременную замену ламп для поддержания верности цвета.

● Соответствует международным стандартам визуальной оценки: ASTM   D1729, ISO  3664, DIN, ANSI, BSI.

M60 (Американский цветной световой стенд)

● Предназначен для предпочтений рынка США с источниками света: D65, TL84/U30, F/A, CWF и UV.

● Использует стандартизированные марки ламп (Philips, Sylvania, 3NH/Graphica), с двумя лампами D65, одной TL84/U30, одной CWF, одной F/A и одной УФ-лампой в конфигурациях.

● Ключевые атрибуты включают автоматическое переключение, отсутствие меркания нагрева, низкое производство тепла и американский судья.   Соответствующий цвет фона лампы типа II.

CC120-W Весящий цветовый просмотр

● Легкий вес (72 кг), предназначенный для установки на стол или потолок.

● Конфигурации доступны с одним, двойным или тройным источником света (общие: D65, D50, TL84).

● Оснащен микрокомпьютерным управлением, отслеживанием времени запуска на лампу и быстрым переключением между источниками.

Ключевые особенности и технические характеристики

Источники света и соответствие

Каждый стенд включает в себя несколько источников света:

● D65 (6500 К)Моделирует дневный свет — стандарт для большинства цветовых приложений.

● D50 (5000 К)Стандарт теплого дневного света, обычно используемый в печати и графическом искусстве.

● TL84 (≈4000 К) : Магазин освещения общего для Европы, Японии, Китая.

● CWF (≈4150 K)Прохладное белое флуоресцентное освещение, типичное для розничной торговли США.

● F/A (≈2700 K) : лампа накаливания, напоминающая дисплей магазина/окна или освещение заката солнца.

● УФ (365 нм)Особенное внимание уделяется оптическим осветителям или флуоресцентным пигментам в материалах.

Все стенды 3NH предназначены для соответствия стандартам визуальной оценки, таким как ISO  3664 и ASTM   D1729, обеспечивающий точные и повторяемые условия просмотра.

Переключение и таймеры

● Индивидуальные переключатели управляют каждым источником света. Многие стенды поддерживают одновременную или автоматическую череду для оценки метамеризма.

● Встроенные счетчики времени работы контролируют часы лампы, чтобы обеспечить своевременную замену до ухудшения освещения и цветового отображения (обычно рекомендуется при 2000-3000)   часов).

Проектирование и установка

● В Серия T60 является размером столовой поверхности, идеально подходит для лабораторий столовой поверхности или зон контроля качества.

● В М60 является компактным на пол (35 кг; 710)  × 530 × 570 мм) предназначены для производства или лаборатории.

● CC120-W является висячей кабиной, подходящей для установки потолка или стола, гибкой для ограниченного рабочего пространства.

Производительность

● Быстрое освещение: отсутствие задержки нагрева или меркания обеспечивает немедленную видимость и последовательное отображение цвета при переключении ламп.

● Энергоэффективная конструкция с низким количеством тепла повышает комфорт и продлевает срок службы лампы.

Типичные приложения

Цветные просмотренные стенды используются в нескольких отраслях:

● Печать и упаковкаОценка доказательств, образцов упаковки, чернил для метамеризма и последовательности при различных источниках света.

● Текстиль, краска и кожаСравните образцы текстиля при дневном свете и освещении хранилища, чтобы обеспечить точность цвета партии от партии к партии.

● Пластмассы, автомобильные и керамические изделияВизуальный осмотр компонентов и отделок под стандартными осветительными материалами.

● Розничная торговля и розничный дисплейМоделирование отображения в магазине, чтобы оценить, как цвета продукта будут появляться при реальном освещении розничной торговли.

Использование световой кабины уменьшает ошибки оценки цвета, вызванные окружающим освещением, обычно присутствующим на рабочих местах.

Рабочий процесс настройки и эксплуатации

1 Установка

Размещение:

● Для столовых кабин (T60) разместить на стабильной, плоской поверхности вдали от окон или прямого света.

● Повешенные модели (CC120-W) должны быть надежно установлены над головой с сбалансированным позиционированием.

Мощность:

● Обеспечение напряжения сети (например, 220)   V или 115   V в зависимости от региона) соответствует рейтингу стенда. Подключитесь к заземленному розетку для безопасности.

2 Разгрев и использование лампы

● Пусть стенд работает на 30   минуты до первого использования для обеспечения стабильной цветовой температуры и освещения.

● Избегайте частого переключения между лампами, чтобы продлить срок службы.

● отслеживание часов использования лампы через встроенный таймер; Планируйте замену лампы около 2000-3000 часов использования.

3 Позиционирование и просмотр образца

● Всегда размещайте образцы в центре области просмотра, чтобы уменьшить эффекты края.

● При сравнении нескольких элементов бок о бок, положите их рядом без перекрытия.

● Поддерживайте последовательное расстояние глаз и угол во всех сравнениях.

4 Переключение и оценка источника света

● Используйте предназначенные переключатели для переключения источников (одновременное, двойное или тройное сочетание для каждой модели позволяет одновременное просмотр).

● Наблюдайте за метамеризмом или смещением цвета между источниками света, чтобы обнаружить несоответствия.

5 Техническое обслуживание и чистка

● Убедитесь, что электричество отключено перед очисткой. Протерьте поверхности и зону просмотра мягкой тканью.

● Заменяйте лампы немедленно, когда освещение падает или CRI ухудшается.

● Не мыть устройство водой; Используйте соответствующие чистящие растворы и только мягкую ткань.

Калибровка и контроль качества

Хотя цветовые кабины не механически измеряют цвет, периодическая проверка обеспечивает надежность:

● Проверьте уровни освещения и спектральную последовательность с помощью калибрированных светометров или спектрарадиометров.

● Заменить лампы на основе отслеживания времени запуска, а не ждать видимой деградации.

● Записывайте условия просмотра в журналах контроля качества и используйте стандартизированные процедуры сравнения.

● Поддерживайте последовательную окружающую среду и позиционирование кабины для повторяемости.

Выбор правильной модели

Основные соображения:

● Количество источников света необходимы (3- против 5-источниковые стенды).

● Гибкость конфигурацииМожно ли самостоятельно переключать или объединять источники света?

● Фактор формы установкиСтольная поверхность (T60), стоящая на полу (M60) или висящая (CC120-W).

● Региональные стандарты источников светаМодели, настроенные на D50/D65 для печати или CWF/TL84 для розничной торговли/магазинов.

● Отслеживание времени запускаВстроенные таймеры помогают управлять жизненным циклом.

● Сертификаты соответствияУбедитесь, что стенд соответствует стандартам ISO/ASTM для визуальной оценки.

Таблица резюме модели

Модель	Источники света	Тип монтажа	отслеживание лампы	Лучшее для
