Haze Meter - Определение, принцип работы и приложения

Haze относится к примеру и оптическому качеству прозрачных материалов, таких как пластмассы, стекла и пленки. Туман описывает количество света, которое рассеивается, а не проходит прямо через него. Материалы, имеющие высокий туман, будут выглядеть облачными, а материалы, имеющие низкий туман, будут прозрачными.

Туман должен контролироваться и сохраняться в пределах для упаковочной, автомобильной и электронной промышленности, поскольку упаковочная, автомобильная и электронная промышленность полагаются на качество и эстетику своей продукции. Смерители тумана измеряют рассеяние и передачу света, чтобы увидеть, соответствуют ли материалы оптическим стандартам ASTM D1003, ISO 13468 и JIS K7105, чтобы гарантировать пример и последовательность материалов.

Что такое измеритель тумана?

Туманометры измеряют количество света, которое рассеивается при пересечении прозрачного или полупрозрачного материала. Другими словами, измеритель тумана описывает процент тумана и общую пропускаемость образца. Газметры дают два основных показания:

· Общая пропускная способность (Tt): Общее количество света, передаваемого через образец (прямо и диффузно).

· Туман (H): Процент передаваемого света, рассеянного выше определенного угла (чаще всего > 2,5 ° от падающего светового луча).

При проведении этих сравнений туманометр оценивает, насколько «прозрачен» или «облачен» материал. Это одно из измерений, которые позволяют производителям определить, были ли критерии примера продукции выполнены до отправки.

Легкость эксплуатации является стандартной особенностью в большинстве современных туманометров. Они поставляются с удобными для пользователя цифровыми интерфейсами, автоматической калибровкой и программным обеспечением для регистрации данных. Наиболее распространенными секторами для этих приборов являются научно-исследовательские лаборатории и производственные линии, где оптические свойства материалов вызывают первую озабоченность.

Принцип работы измерителя тумана

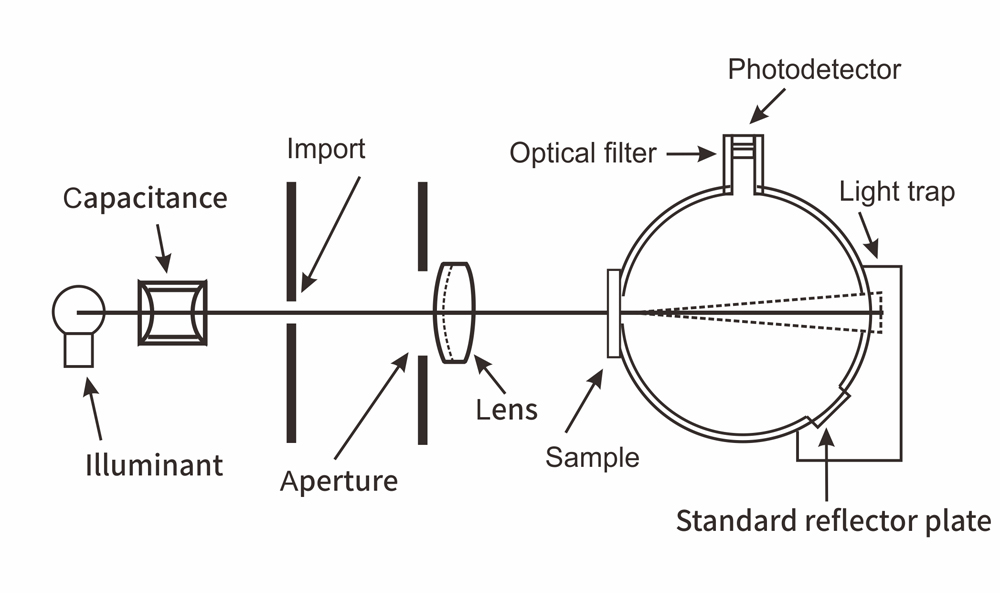

Туманометр работает по принципу измерения передаваемого и рассеянного света. Вот упрощенное объяснение.

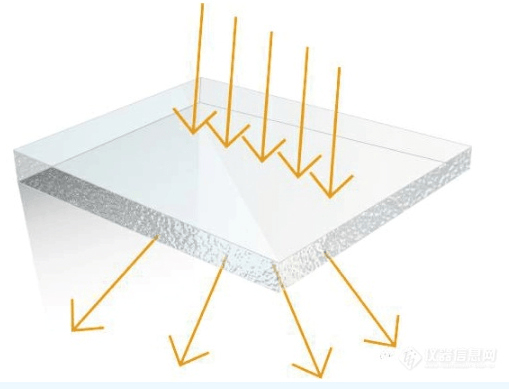

Для образца параллельный луч света направляется на него, и свет передается прямо через него, в то время как свет рассеивается в разных направлениях и над материалом, он несовершенный, нечистый или имеет грубую поверхность.

Интегрирующая сфера или фотодетектор собирает прямо передаваемый и рассеянный свет. Значение тумана определяется как соотношение рассеянного света к общему передаваемому свету в процентах.

Туман (%) = (рассеянный свет / общий передаваемый свет) * 100

Например, если образец позволяет проходить 90% света, при этом 5% его рассеяно, значение тумана будет составлять 5,5%. Это означает, что значение тумана 5,5 будет меньше тумана. Меньше тумана означает более чистый материал. Высшее значение тумана означает, что материал облачен.

Уманометры используют светодиодные или галогенные источники света и в первую очередь предназначены для соответствия стандарту ASTM D1003 для измерителей тумана. Это позволяет проводить воспроизводимые измерения. Некоторые из более сложных счетчиков, предназначенных для производственных сред, имеют возможность автоматически компенсировать помехи окружающего света.

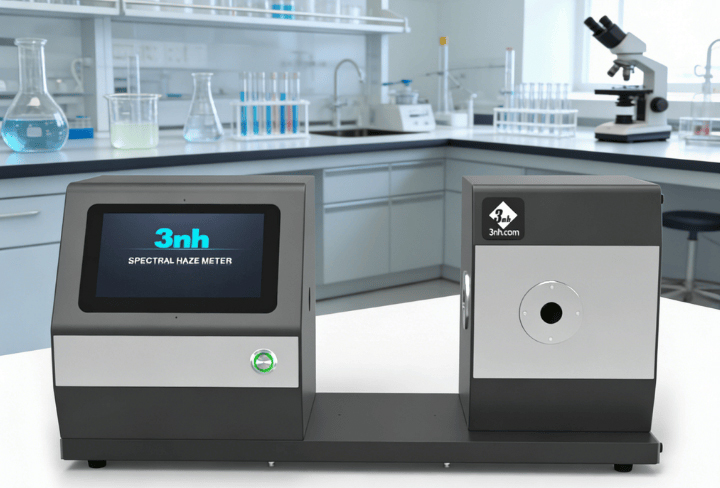

Компоненты и конструкция измерителя тумана.

Чтобы измеритель тумана мог обеспечить точные показания, он должен иметь ряд хорошо спроектированных компонентов.

· Источник света: Обеспечивает стабильный, равномерный луч света (светодиод или галоген).

· Держатель образца: который держит и закрепляет образец на месте.

· Интеграция сферы: для измерения общей переданной суммы. Получается прямой и рассеянный свет.

· Фотодетектор: Измеряет передаваемый и рассеянный свет.

· Дисплей/интерфейс Отображает результаты тумана и пропускаемости и предлагает возможности регистрации данных.

Передовые устройства измерения тумана теперь включают USB и беспроводные возможности передачи данных для легкого подключения к компьютерам и системам контроля качества. Некоторые устройства обеспечивают ряд функциональных возможностей, включая измерение передачи и отражения для анализа как прозрачных, так и непрозрачных материалов.

Эргономическая автоматизация, калибровка и сенсорные экраны, встроенные в системы современных отраслей и лабораторий, обеспечивают надежность и простоту использования.

Соответствие и стандарты (ASTM, ISO, JIS)

Согласованность и сопоставимость регулируются и поддерживаются при измерении тумана с помощью международно признанных стандартов. Стандарт ASTM D1003 получил наибольшее признание, который предусматривает методы измерения тумана и светопропускаемости прозрачных пластмасс. управление цветом для пластика.

· ASTM D1003: Определяет использование туманометра с интегрирующей сферой и стандартизирует источник света, детектор и геометрию.

· ISO 13468-1 и ISO 14782: Предоставить аналогичные методы измерения тумана и общей пропускаемости для пластмасс и пленок.

· JIS K7105: Японский промышленный стандарт, эквивалентный ASTM D1003 для измерения тумана в пластмассах.

Соответствие этим стандартам гарантирует, что чтения тумана будут точными, повторимыми и всеобще признанными. Предприятия и лаборатории, которые применяют принципы ASTM или ISO, могут сравнивать результаты и обеспечивать последовательность производства между партиями.

Применение измерителей тумана в различных отраслях промышленности

Думнометры имеют решающее значение для отраслей промышленности, которые требуют высоких стандартов точности в отношении примера, прозрачности и общего внешнего вида материалов. Ниже приведены некоторые отрасли, в которых измерение тумана важно:

1. Измерение тумана в пластмассовом секторе

В пластмассовой промышленности пример пластмассы чрезвычайно важен для определения качества конечного продукта. Для обеспечения того, чтобы пластиковые листы, пленки и контейнеры были достаточно прозрачными, используются измерители тумана. Испытатели тумана для пластика выявляют такие проблемы, как неравномерная экструзия и загрязнение, что позволяет производителям гарантировать, что пластик остается визуально чистым и готовым к продаже на рынок.

2. Производство и испытание тумана в стекле

В стеклянной промышленности измерители тумана используются для проверки примера и диффузии света в стеклянных изделиях, таких как окна, лобовые стекла и экраны. Особенно, когда дело доходит до стекла, используемого в автомобилях и зданиях, производители должны соблюдать строгие стандарты для обеспечения безопасности и визуального примера.

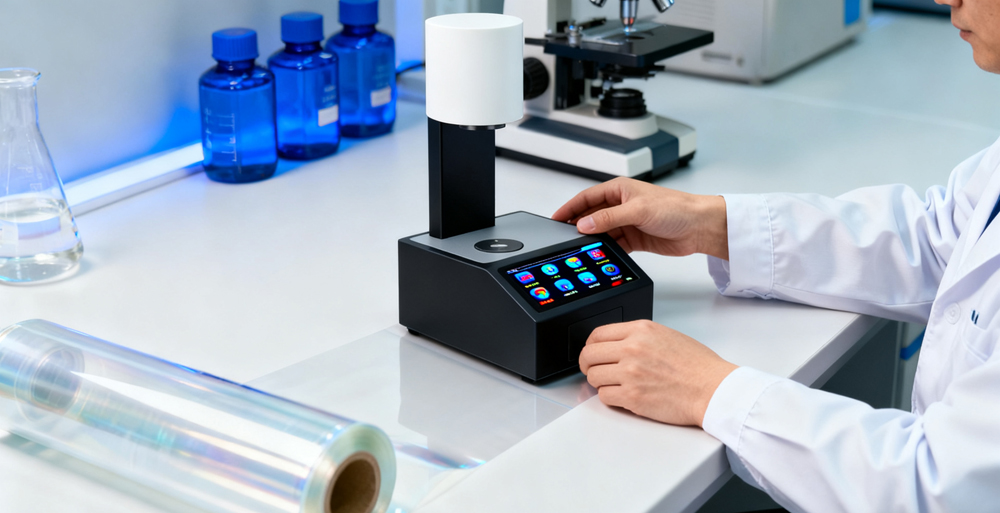

3. Оценки пленок, покрытий и дисплеев

Дисплеи и оптические покрытия требуют низких уровней тумана, чтобы повысить образ и яркость изображений. Туманометры оценивают прозрачность и производительность пленок и покрытий (антитуманные и антиблестящие). Функция измерителей тумана для сохранения оптического качества и соответствия материалам.

Преимущества контроля качества Haze Meter

Измерение оптических свойств является наименьшей функцией туманометра для контроля качества. Он предоставляет ключевую информацию, которая влияет на качество производства, последовательность и эксплуатационную производительность производителя.

1. Согласованность ясности продукта

Производители могут измерить туман и обеспечить определенную степень прозрачности в рамках данного производства. Для таких продуктов, как закаленное стекло и упаковочные пленки, последовательный туман означает постоянное удовлетворение клиентов.

2. Точность производства

Уровни тумана подвержены самым мелким изменениям в составе материала, температуре окружающей среды и параметрах процесса. Газометры предлагают средства выявления и исправления таких изменений. Это уменьшает дисперсию процесса и отходы.

3. Влияние на затраты и проценты отказов

Без проведения каких-либо измерений тумана, заключительная стадия проверки может выявить неисправные материалы, которые приводят к дорогостоящему отклонению. Проведение регулярного измерения тумана на различных этапах производства позволяет выявлять проблемы достаточно рано, тем самым минимизируя затраты, связанные с отходами, переработкой и ненужными расходами.

4. Укрепление доверия клиентов

Клиентская база в оптической, автомобильной и электронной промышленности ожидает определенного уровня видимости и прозрачности своей продукции. Интеграция измерителей тумана в соответствии с ASTM или ISO в ваши операции еще больше укрепляет это доверие. Это свидетельствует о готовности организации соблюдать международно признанные стандарты качества.

Факторы, влияющие на чтения измерителя тумана

Большинство измерителей тумана дают точные показания, но некоторые факторы оказывают влияние. Они должны быть признаны и контролированы для достижения надежных измерений.

1. Поверхность материала и подготовка

Оптическое качество подготовленного образца имеет решающее значение для чтений тумана. Наличие царапин, отпечатков пальцев или пыли, предназначенных для удаления, должно быть отвечено в.

2. Влияние условий окружающей среды и окружающего света

В ситуациях, когда измеритель тумана используется в среде с окружающим светом, показания могут быть затронуты, поскольку дополнительный свет может помешать внутренней оптической системе измерителя. Хорошо спроектированное оборудование использует светогерметичные камеры и способно адаптироваться к различным условиям окружающего света. Повторяемые измерения требуют сохранения одинаковой среды для всех испытаний.

3. Техническое обслуживание и калибровка оборудования

Калибровка в регулярных интервалах имеет решающее значение для сохранения точности туманометра со временем. Согласно спецификациям производителя, приборы должны калибрироваться с установленными интервалами с использованием сертифицированных эталонных стандартов. Невыполнение надлежащей калибровки приведет к дрейфу и неравенству в результатах.

4. Размеры образца и оттенок

На чтения тумана образца будет влиять оптическая плотность и цвет образца. Свет может рассеяться по-разному толстыми и оттенченными материалами, в отличие от прозрачных материалов. В результате следует сравнивать образцы с одинаковой толщиной и структурой.

Контролируемые факторы позволят производителям обеспечивать более надежные и стандартизированные измерения тумана в соответствии с международными стандартами качества.

Использование измерителя тумана

В то время как использование туманометра может выглядеть простым, точность и повторяемость зависят от соответствующих методов.

1. Подготовка образца

· Образец должен быть подготовлен, обеспечив чистоту и свободу от царапин, пыли и масла.

· Пожалуйста, отрезайте его на рекомендованные размеры на основе держателя образца туманометра.

· Избегайте прикасаться к образцу как можно больше.

2. Инструкции последовательного измерения

1. Подключите туманометр и подождите несколько минут, пока он стабилизируется.

2. Используйте калибровочное стекло или стандартную ссылку для калибровки прибора.

3. Поставьте образец в держатель. Убедитесь, что он плоский и в правильном выравнивании.

4. Закройте измерительное отделение, чтобы предотвратить помехи окружающего света.

5. Начало испытания: результаты тумана и пропускаемости будут представлены на дисплее.

6. Документировать данные или экспортировать их в заранее определенную папку, предназначенную для контроля качества.

3. Обеспечить точные результаты:

• Всегда выполняйте калибровку перед сессией измерения.

• Принятие нескольких измерений для определения среднего и уменьшения ошибки установки.

• Регулярно чистить оптический путь.

• Оставляя измеритель тумана в контролируемой температуре и влажности среде.

Правильное использование повышает точность прибора и длится гораздо дольше. Это главная причина, по которой производители осуществляют учебные программы по измерениям туманометра.

Выбор подходящего измерителя тумана на основе потребностей вашего сектора

Понимание вашего приложения, ваших материалов и их спецификаций качества поможет вам прийти к наиболее подходящему выбору. Ниже излагаются наиболее важные соображения:

Наиболее важные соображения

• Диапазон измерения: подтвердите, что прибор может покрывать и точно оценивать низкие и высокие концы шкалы тумана.

• Совместимость размера образца: Оцените способность прибора относительно ваших материалов, которые могут включать листы, пленки и нерегулярные 3D-формы.

• Соответствие стандартам: подтвердить соответствие ASTM D1003, ISO 13468 и JIS K7105.

• Управление данными: оборудование высокого уровня может включать такие функции, как удаленное подключение, мониторинг в режиме реального времени и системное программное обеспечение.

Портативные и скамельные блоки

Портативные измерители тумана могут использоваться для быстрых полевых инспекций и предварительных испытаний. Benchmark-блоки предназначены для лабораторного и производственного использования и построены для обеспечения исключительной точности, надежности и стабильного управления в течение длительного рабочего периода.

Выбор измерителей тумана

3nh, BYK-Gardner и HunterLab являются основными игроками в производстве высокоточных глобальных стандартных туманометров. Их оборудование характеризуется высокой повторяемостью, самокалибровкой и соответствием глобальным нормам.

Выбор измерителей тумана является определяющим фактором для вредителя производственной линии в соответствии с качеством, эффективностью эксплуатации и беспрепятственном контроле.

Haze Meter vs. Spectrophotometer - в чем разница?

Хотя два прибора выполняют измерение света, они работают по разным принципам, а для туманометра и спектрофотометра разные функции измерения света.

1. Цель и сравнение работы

Туманометр предназначен для количественного измерения степени света, рассеянного туманным элементом, таким образом определяя облачность или диффузию элемента.

Спектрофотометр, однако, предназначен для количественного измерения поглощения света определенного цвета, что помогает определить цветовые характеристики образца.

Туманометр оценивает пример и диффузию, в то время как спектрофотометр оценивает точность цвета и прозрачность.

2. Когда использовать каждый инструмент

• Используйте измеритель тумана при измерении прозрачности, диффузии света и оптического примера пластика, стекла и пленок, в основном используемых для измерения прозрачных образцов.

• Используйте спектрофотометр, когда основное внимание в анализе уделяется цвету и составу пигмента, а также отражению и передаче света, способному измерять как прозрачные, так и непрозрачные образцы.

В упаковочной промышленности спектрофотометр и туманометр выполняют дополнительные функции. Спектрофотометр используется для обеспечения последовательности цвета, в то время как туманометр дает необходимый пример цвета.

3. Ограничения спектрофотометра в измерении тумана

Хотя спектрофотометр измеряет передачу света, он не способен измерять рассеянный свет, что делает использование спектрофотометра для измерения тумана более неполным и неточным. Для точного чтения тумана используйте специальный измеритель тумана, который соответствует ASTM D1003 или ISO 13468.

Вывод

В нынешнюю эпоху контроля качества туманометр является жизненно важным инструментом, который количественно оценивает рассеяние света прозрачных материалов, включая пластик, стекло и пленки. Это гарантирует, что продукция соответствует стандартам безопасности и эстетического единообразия, начиная от упаковочных материалов до экранов мобильных устройств. Аккредитация по всемирно признанным стандартам ASTM D1003, ISO 13468 и JIS K7105 демонстрирует надежность светометра для опасности. В сочетании с новейшими технологиями, такими как искусственный интеллект и автоматизация, туманометры, калибрированные и поддерживаемые в соответствии с промышленными стандартами, увеличат их надежность и эффективность с точки зрения эксплуатационной ценности.
