Диаграмма испытаний ISO 12233

3nh диаграмма является точной помощью, предназначенной для определения качества изображения и для оценки пределов разрешения цифровых камер. Диаграмма предназначена для фотографических камер до 2000 адресируемых пикселей в высоте изображения (камера приблизительно 6Mpix). При тестировании камер с более высоким разрешением (камеры до 24 Мпикселей) разместите камеру на двойном расстоянии от диаграммы. Испытательное изображение охватит только 50% активных пикселей в высоте изображения и одновременно умножит все значения на диаграмме на два.
Карта изготовлена в различных версиях (на фотобумаге, хроме на стекле, хроме на опале), в различных контрастах (от 15:1 до 30 000:1)) и в различных размерах (от 20x36 мм до 800x1422 мм).
Для полного аналитического теста вашей камеры рекомендуем сделать еще одно тестовое изображение, состоящее из:
18% серая карта (GC18) + цветовая диаграмма (BST4 или BST11) + серый клин ступени (OW20).
СОДОРЖИТЕЛЬ
· Черная кадра «F» и центральный фокусирующий элемент «C» – для базовой настройки камеры.
Элементы гиперболического разрешения «H» (6 элементов в 3 направлениях в центральной части) и «H′» (4 композитных узора в углах) – для визуального определения разрешения (на мониторе).
· Прометенные частотные клины «S» – для ограничения разрешения и визуальных измерений «остроты» (в соответствии с потерей модуляции на более высоких частотах).
· Изолированные линии «Г» – полезны для изучения качества деталей изображения и программной остроты.
· Колесо «М» – для сканирования наблюдений линейности.
· Шахматная доска «N» – для изучения артефактов сжатия.
Наклоные линии «E» (жирные линии с наклоном 1,5°) – для оценки ступени лестницы.
· Срывы «О» (горизонтальные и вертикальные ремни с наклонными линиями на 5°) – для измерения соотношения альянса.
Другие элементы (L, T, T') используются для измерений SFR. Для этого приложения требуется специальное программное обеспечение.
Приложение
Диаграмма испытаний разрешения является стандартным доказательством, которое может обеспечить вспомогательное испытание вертикального разрешения и горизонтального разрешения фактической съемки.
Испытание разрешения использует диаграмму испытаний разрешения ISO 12233 и принимает единый угол стрельбы и среду.
Расчет теста разрешения используется программным обеспечением HYRes, и расчет будет проводиться в двух частях: вертикальное разрешение и горизонтальное разрешение.
Оценка цифровой камеры отличается от других продуктов. Это в отличие от ноутбуков и DIY, которые имеют много программного обеспечения для тестирования объективных данных, и все можно увидеть из данных. Однако оценка качества цифровой камеры требует не только определенных объективных данных, но и сочетания фактической работы и доказательств съемки. Поэтому наша оценка основана на принципе объективных данных и объединенном рациональном анализе от опытных рецензентов для получения наиболее объективных результатов оценки.
Диаграмма испытаний разрешения ISO 12233 соответствует стандарту ISO 12233 «Фотография - электронное измерение фотографического изображения». В активной области размером 1x ошибка составляет всего 0,1 мм при измерении высоты 20 см. Он обладает практически всеми характеристиками большинства диаграмм разрешения.

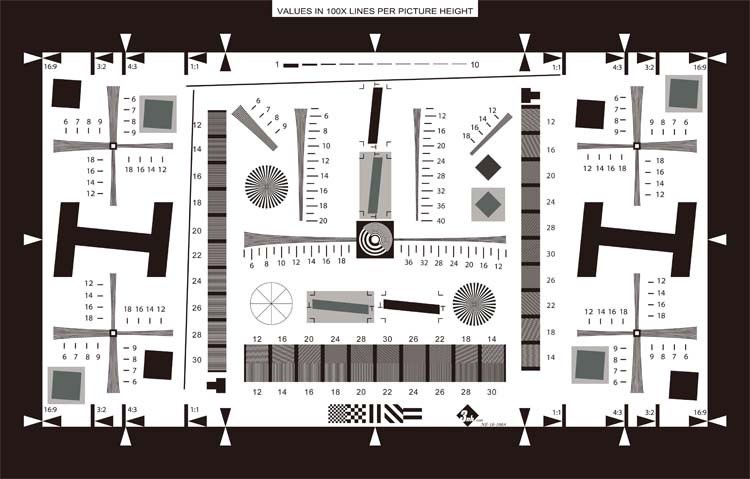

ISO12233 Диаграмма разрешения 2000 строк

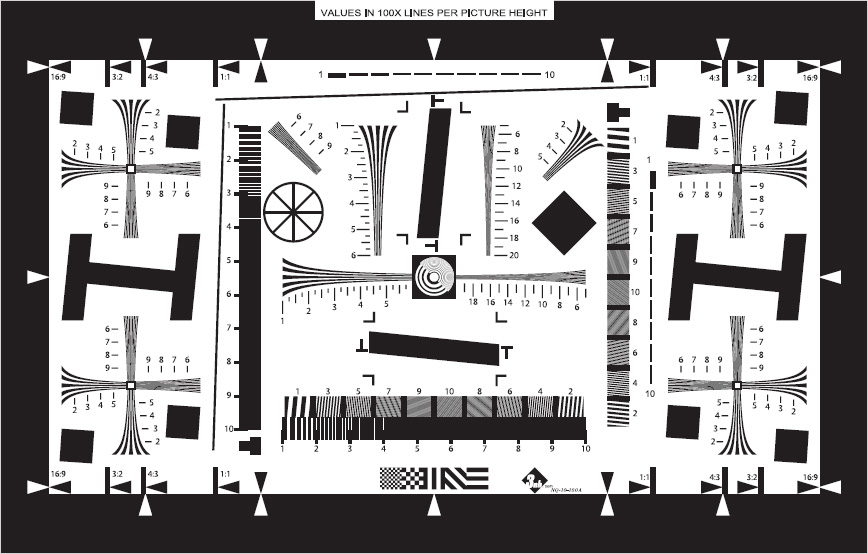

Усовершенствованная диаграмма разрешения ISO12233 4000 строк

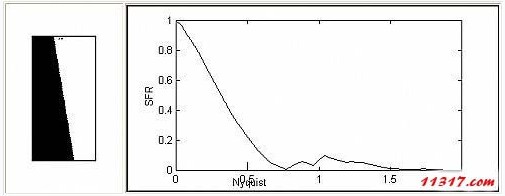

SFR-пространственный частотный ответ
Амплитудный ответ камеры и его зависимость от относительной входной пространственной частоты, называемой SFR (пространственный частотный ответ). SFR описывается кривой – зависимостью измеренной амплитуды от входной пространственной частоты. Крива рассчитывается из цифровых уровней, соответствующих частотным клинам «S» (см. рисунок), с использованием линейной ESF (функция распространения края = прогрессия сигнала на теоретическом ограничивающем остром краю). Все вычисления требуют специального программного обеспечения и навыков. Применяется только в специализированных лабораториях.
